| Numéro de série |
composition en système |
Configuration système |
Quantité |
| 1 |
Système de support |
|
1 ensemble |
| Structure de soudure de cadre de place |
1 |
| Substrat (électrodéposition de plaque d'acier) |
2 |
| 2 |
Système de chargement de batterie |
|
1 ensemble |
| Poubelle matérielle |
1 |
| Plateau de tri |
1 |
| Mécanisme changeant matériel de boîte matérielle |
1 |
| Mécanisme de bande de conveyeur |
1 |
| Mécanisme de levage de batterie |
1 |
| 3 |
Système de tri servo |
|
1 ensemble |
| Système de contrôle de moteur servo |
1 |
| Tasse d'aspiration de batterie |
1 |
| Cylindre |
10 |
| Guide linéaire |
1 |
| Batterie localisant le bloc |
1 |
| 4 |
automatique checkout le système |
|
1 |
| |
Mécanisme de détection de sonde |
30 |
| |
Essayeur de résistance interne de tension de batterie (Kaya Hioki 3560, Japon) |
2 |
| 5 |
Système masquant automatique |
|
1 |
| |
Tri de la magazine |
1 |
| |
Mécanisme de distribution matériel |
1 |
| 6 |
Système de mobile de grippage |
|
1 |
| |
Mécanisme de contrôle de moteur servo |
1 |
| |
Mécanisme de vis de boule |
1 |
| |
Fixage du mécanisme |
1 |
| 7 |
Système d'exploitation |
|
1 ensemble |
| |
Moniteur |
1 |
| |
IPC |
1 |
| 8 |
Système de contrôle |
|
1 ensemble |
| |
PLC |
1 |
3. Caractéristiques mécaniques

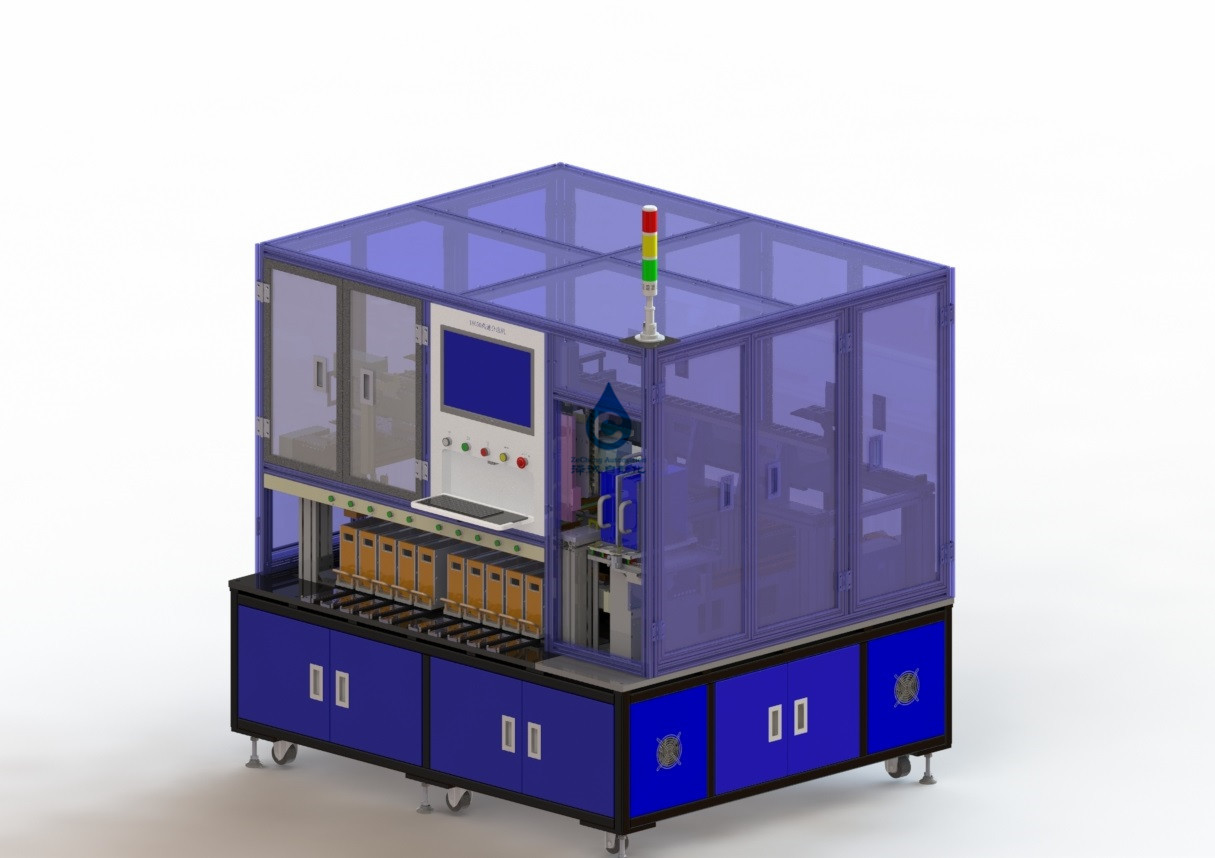

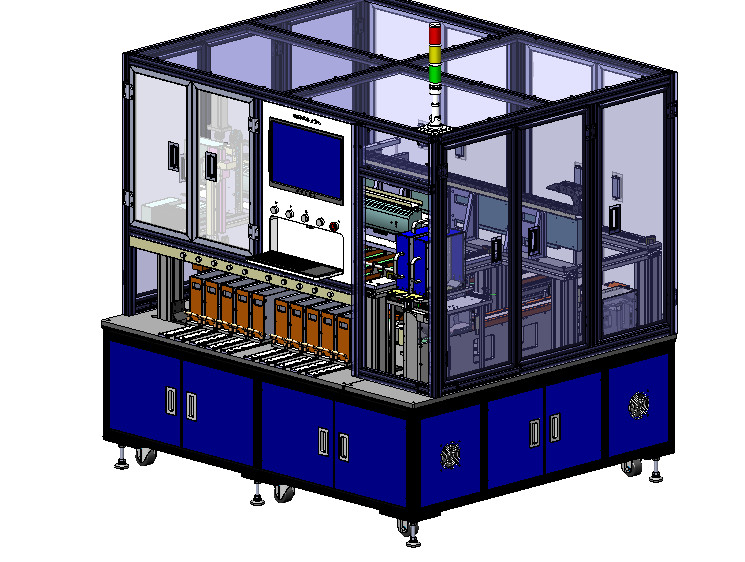

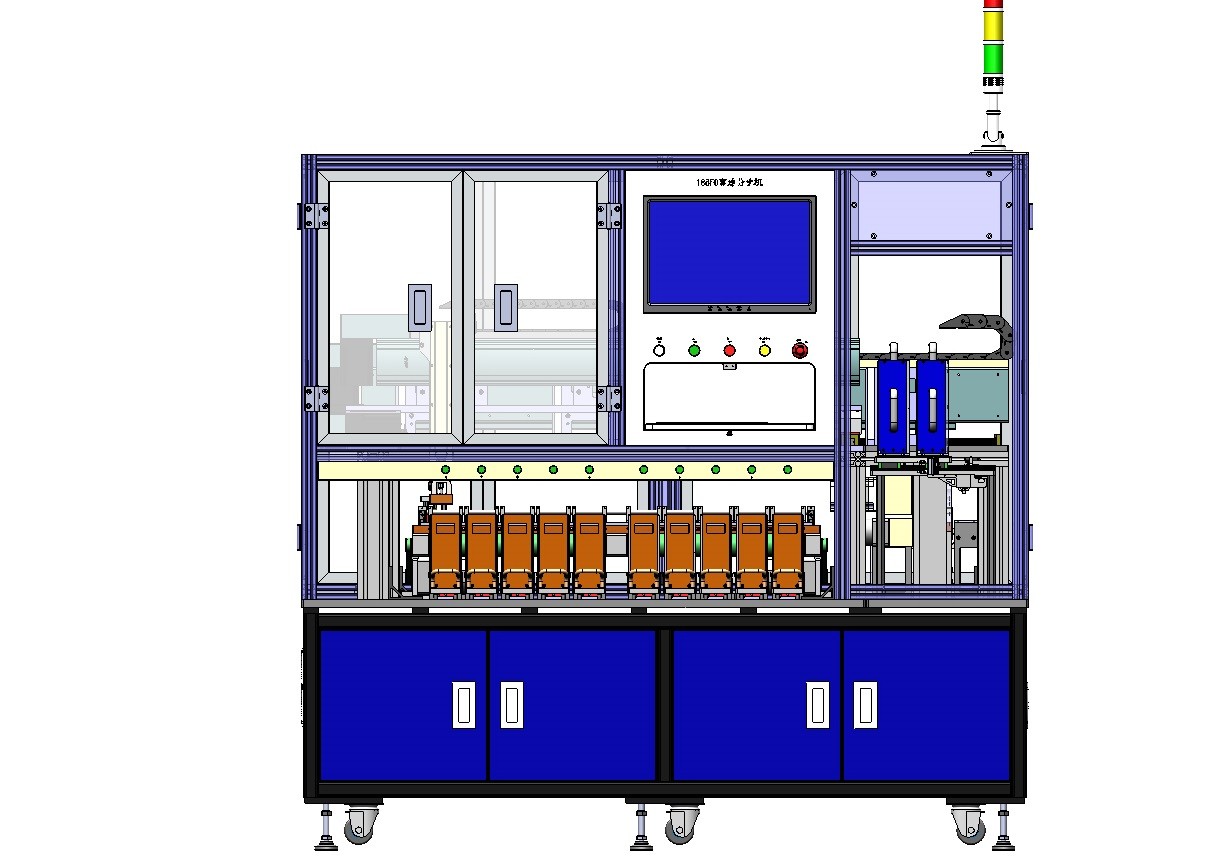

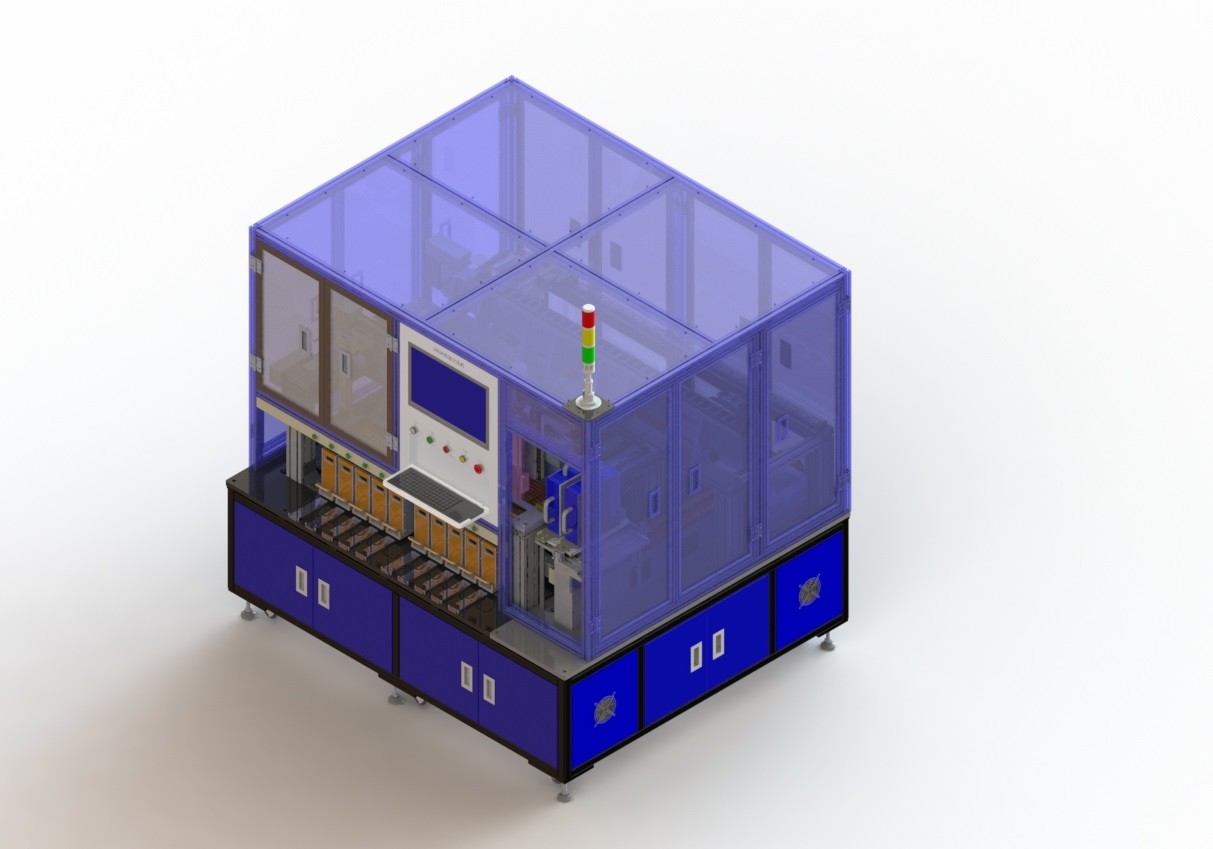

Composantes principales de l'équipement : l'équipement se compose d'un système de alimentation, d'un ordonnancement automatique, d'une station automatique de détection, d'un manipulateur de tri, d'un mécanisme de décharge automatique (10 positions), d'un manipulateur de remplissage, d'une boîte de réception matérielle et d'un système de contrôle.
3,1 système de alimentation automatique
Dans ce processus, la cellule de batterie entière est manuellement placée dans la station de charge, l'embase est ouverte tiré, la plaque tournante tourne automatiquement, la batterie est choisie à la bande de conveyeur par la plaque tournante, la bande de conveyeur tourne, et la batterie est transportée dans la position de mesure de batterie.
3,2 système de transport et de tri servo
Le manipulateur de moteur servo conduit les batteries examinées pour entrer et mettre les batteries dans différentes voies respectivement selon les résultats de mesure. La batterie est saisie dans le bloc de positionnement par aspiration. Quand la batterie arrête la position correspondante, le cylindre d'air rétracte et met la batterie dans la voie de tri correspondante.
3,3 système de détection automatique
La position de détection détecte automatiquement la résistance interne ou la tension de la batterie, et la batterie est dans un état statique pendant la détection. Les sondes de détection sont quatre aiguilles, deux pour la détection de tension et deux pour la détection de résistance.
3,4 système de tri et de transport automatique (10 canaux)
Selon les résultats de détection, les batteries sont classifiées dans 10 situations. Après que le manipulateur de transport servo mette les batteries dans la vitesse correspondante, la bande de conveyeur arrange automatiquement les batteries. Quand le nombre de batteries atteint 10, le senseur détecte les batteries et donne un signal, et le manipulateur de emballage saisit automatiquement les batteries et les emballe.
3,5 système de manipulateur de emballage : Après que le senseur détecte que le nombre de batteries dans le canal de tri atteint la quantité, le manipulateur saisira automatiquement les batteries et les mettra dans les poubelles correspondantes.
3,6 la vie de l'aiguille d'essai est plus de 300 000 fois. (et rappelez automatiquement de remplacer la sonde) ;
L'appareil de contrôle de tension de résistance interne du système est un produit choisi (le client peut spécifier).
3,7 réception du système de boîte
L'équipement est équipé de 10 ensembles de boîtes de réception matérielles, qui peuvent être prises et placées séparément, et le senseur détecte la présence ou l'absence des boîtes matérielles.
3,8 système d'exploitation
Il peut être actionné avec un affichage. Le panneau d'opération est équipé du démarrage, de l'arrêt d'urgence, du commutateur électrique, etc. L'écran de visualisation d'ordinateur montre des données de base de données.
panneau de commande 3,9
La machine est intérieurement équipée de conseil électrique indépendant, et est intérieurement donnée en composants de circuit de puissance tels qu'un commutateur de fuite, une alimentation d'énergie stable de C.C et semblable, PLC pour le contrôle, relais, dispositifs de contrôle de moteur et semblable. Le rapport avec l'extérieur sera établi par des connecteurs et des TB. Le plafond du cable électrique est perforé. Des câbles et les tuyaux d'air entre l'autre équipement seront câblés et sifflés à la cloison inférieure.
engagement 4.Cooperation
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
