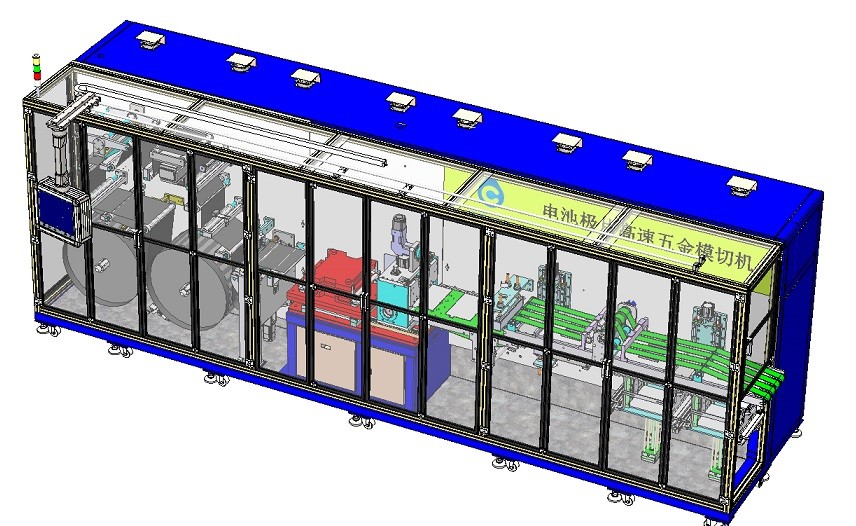

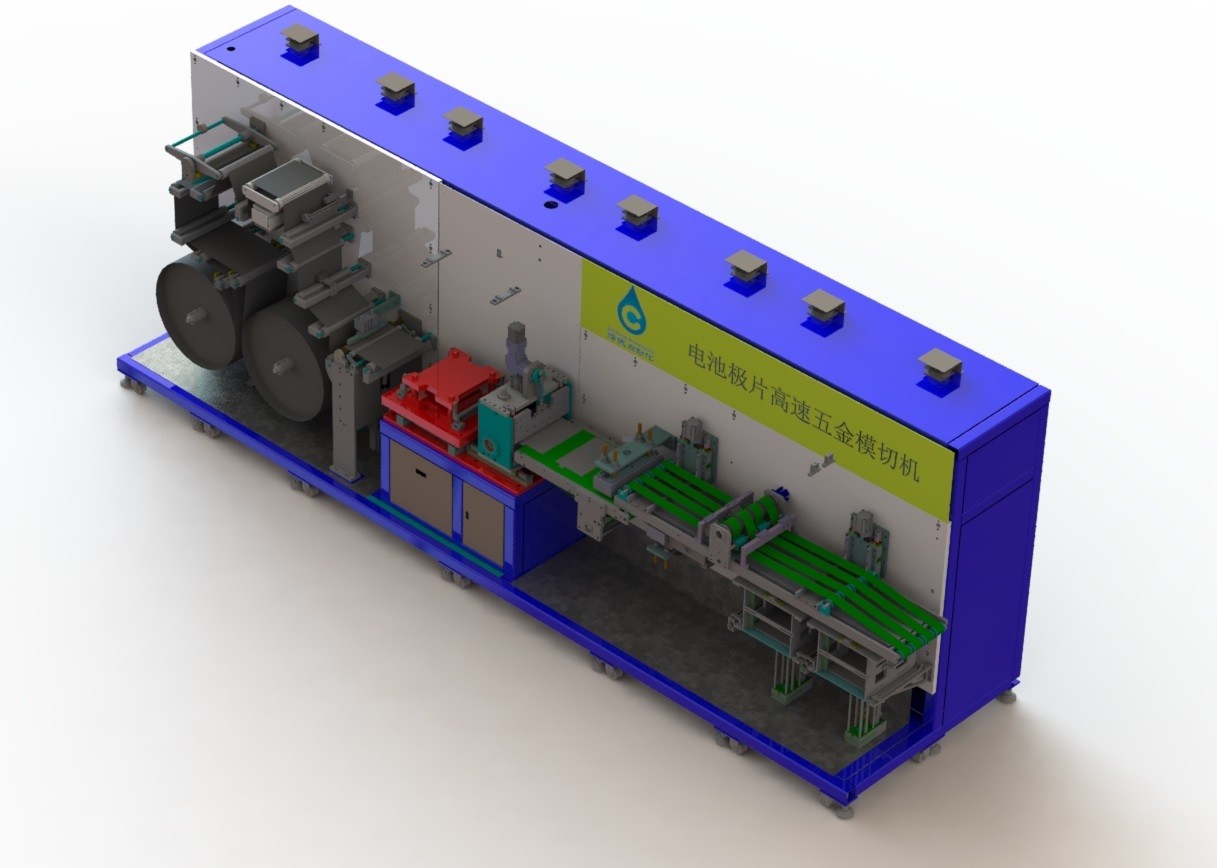

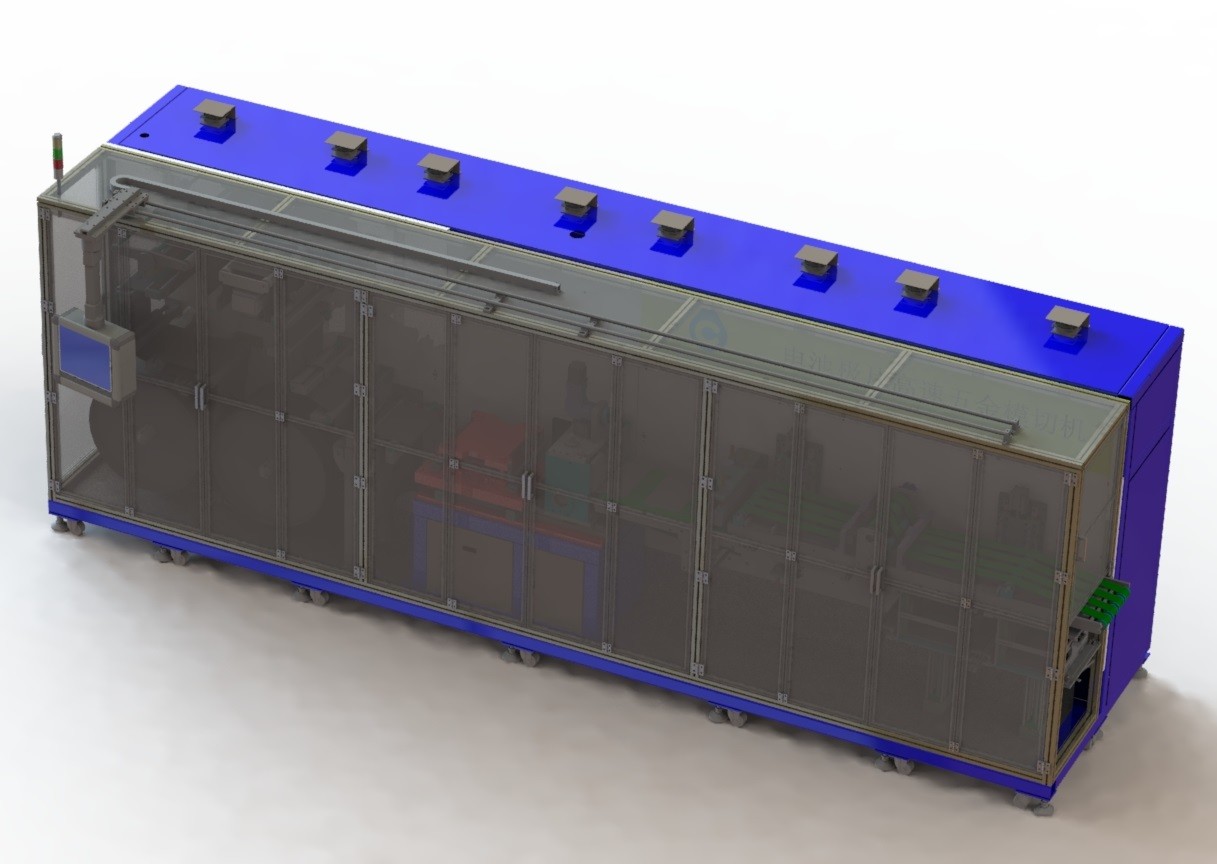

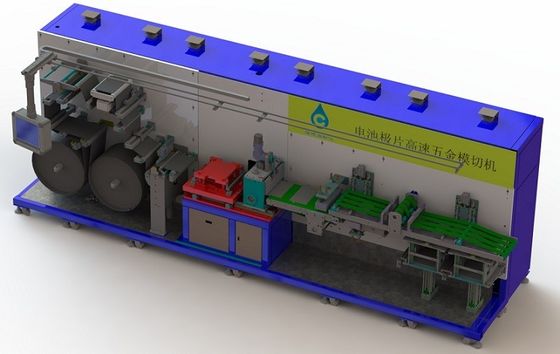

Ligne de production de batterie au lithium Machine de découpe à grande vitesse pour matrice de métal de batterie
1, description de l'équipement :
1.1, profil d'équipement :
Cet équipement complète le processus de tranchage de moule métallique de pôle de batterie au lithium-ion de type laminage, le matériau de la bobine continue est coupé en un seul pôle. Arbre gonflable roulant artificiel installé sur l'appareil, l'appareil met automatiquement le volume, mécanisme de redressement du processus de laminage pour poursuivre l'ajustement automatique et contrôler la tension de la pièce polaire à travers le système de contrôle de tension, le servo-mécanisme sera transporté à la station de découpe de tôle, la matrice de matériel sera extrêmement oreille et arc Formation de coupe d'angle, emplacement de coupe avec un couteau de coupe pour la coupe de feuille en pièce unipolaire, puis pour le dépoussiérage de pièce unipolaire, grâce à la qualité et à la dimension de la surface de la plaque de détection CCD, un produit défectueux a été déposé dans la boîte à déchets, un matériau non conforme a été envoyé dans la boîte de collecte des matériaux.
1.2 Dimensions extérieures de l'équipement :Taille hors tout (mm) : longueur * largeur * hauteur 7500*1780*2395 (y compris housse de protection et aspirateur)Poids de l'équipement : 6500KG
2, portée de l'adaptation de l'équipement et des paramètres techniques
2.1 la spécification des matériaux adaptatifs est la suivante :
|
Caractéristiques Article |
ZCCE01B-00 | ||
| Spécifications des matériaux | Pièce polaire | Longueur(mm) | bobine |
| Largeur/tolérance(mm) | 100~300/0.2 | ||
| Épaisseur/tolérance(mm) | 0,05～0,25/0,005 | ||
| Le plus grand diamètre(mm) | φ650 | ||
| Le diamètre intérieur(mm) | φ152,4 mm (6") | ||
| Poids maximum de la bobine | 250Kg | ||
2.3 paramètres techniques et fonctions de l'équipement :
2.3.1 paramètres techniques de l'équipement :
|
spécification Article |
paramètres techniques |
| Efficacité | > 180 ppm |
| Largeur de pôle W portée/précision | 80-250mm/±0.2mm |
| Plage/précision de la hauteur du pôle H | 100-280mm/±0.2mm |
| Largeur d'épaule de l'oreille polaire Plage/précision Dt | 5-50mm/±0.25mm |
| Largeur de l'oreille polaire Plage/précision Wt | 10-100mm/±0.2mm |
| Hauteur de l'oreille polaire Plage/précision Ht | 10-30mm/±0.5mm(Selon la taille du matériel entrant) |
| Durée de vie totale du moule matériel | > 100 000 heures |
| Taux de grain (panne causée par l'équipement uniquement) | ≥98% |
| Tarif qualifié (sauf matières entrantes défectueuses) | ≥99,5 % |
4, environnement d'exploitation de l'équipement
4.1.Alimentation : 380 V triphasé ; la fluctuation de tension est inférieure à ± 10 % ; la puissance maximale de l'équipement est de 16 kW ;
4.2.Besoins en gaz : pression de la source d'air (air comprimé) > 6 kg/cm2, consommation maximale 50L/min, séchage ;
4.3.Poids total de l'équipement : 6500kg ;
4.4.Roulement du sol de l'usine : > 800 kg/㎡ ;
4.5.Température ambiante : 20 ~ 35℃ ;
4.6.Humidité relative : 5 ~ 55 % HR ;
4.7.Exigences relatives à l'environnement d'exploitation : la propreté de l'environnement ne doit pas être inférieure à 100 000, et il ne doit y avoir aucun gaz corrosif, liquide ou gaz explosif sur le site ;
