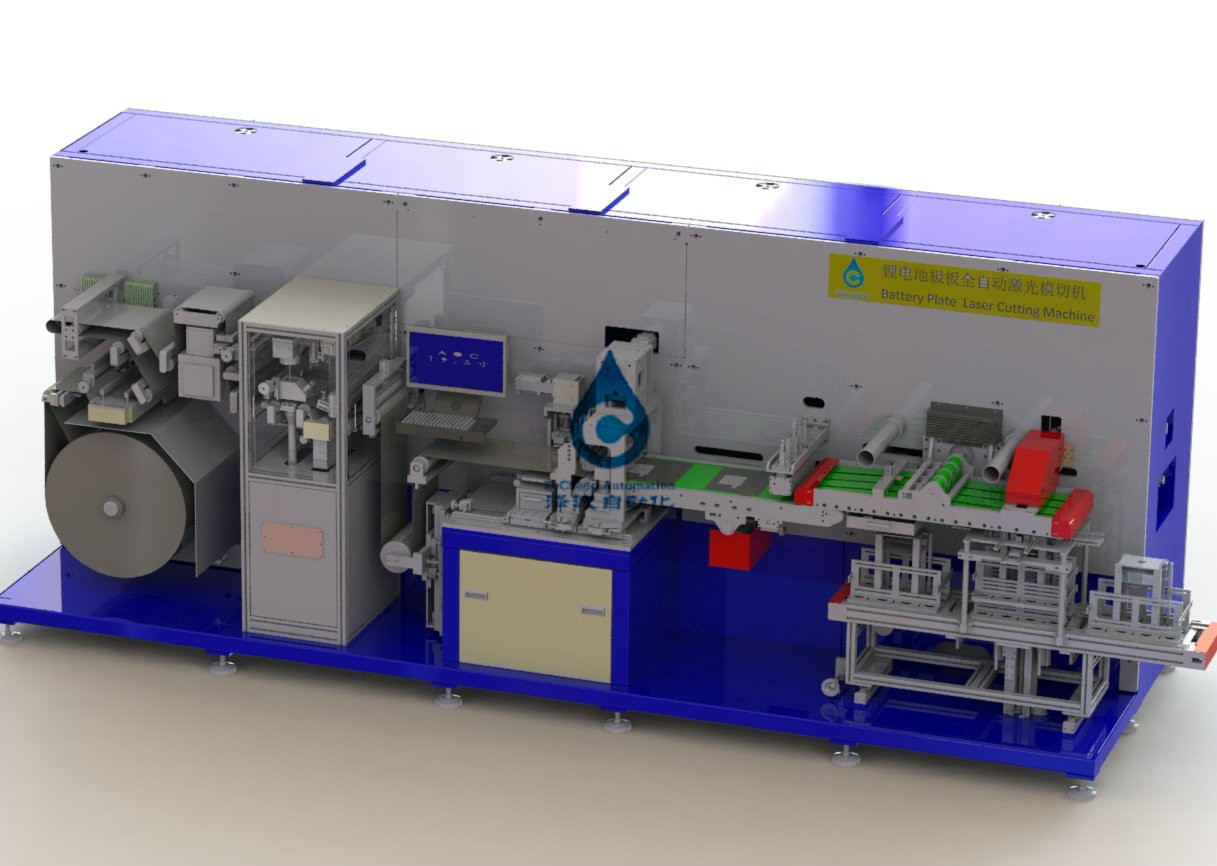

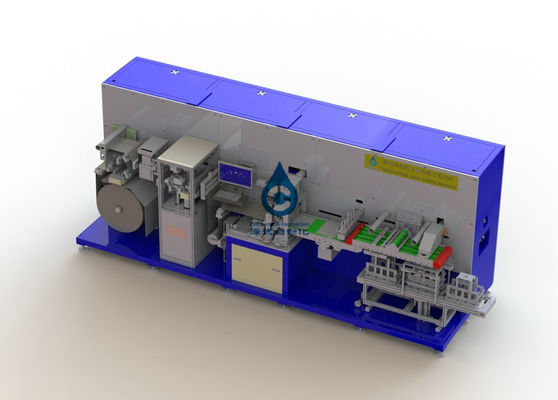

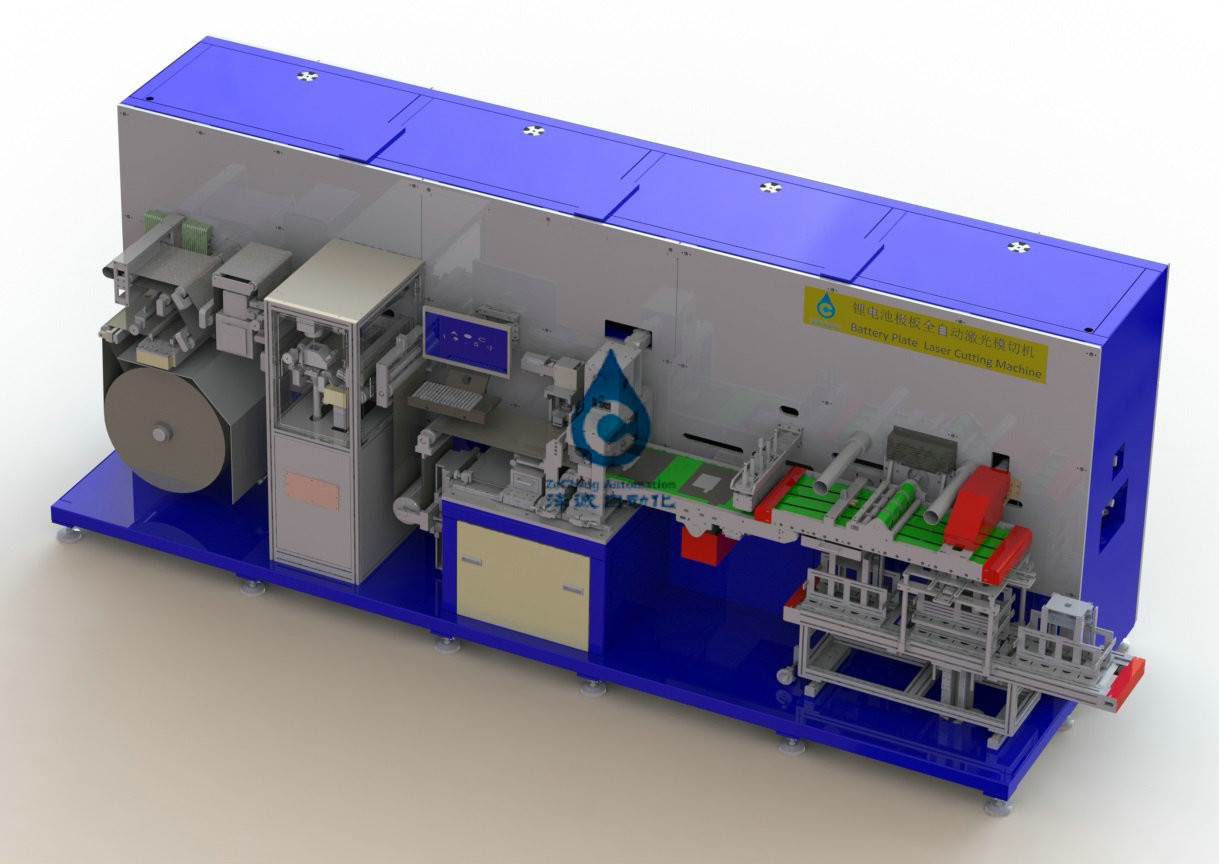

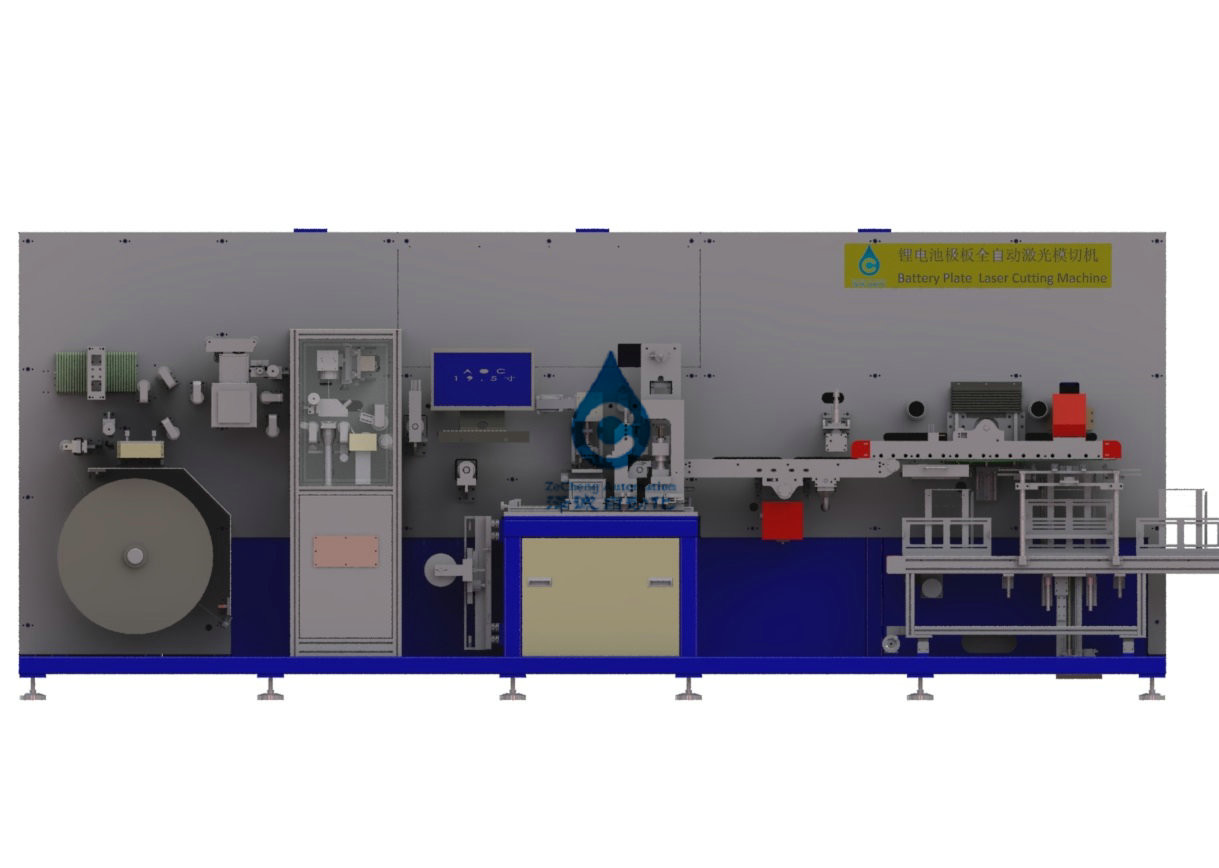

Chaîne de production de batterie de voiture trancheuse de laser de poteau de batterie d'équipement industriel de batterie d'ion de Li
1. Description d'équipement :

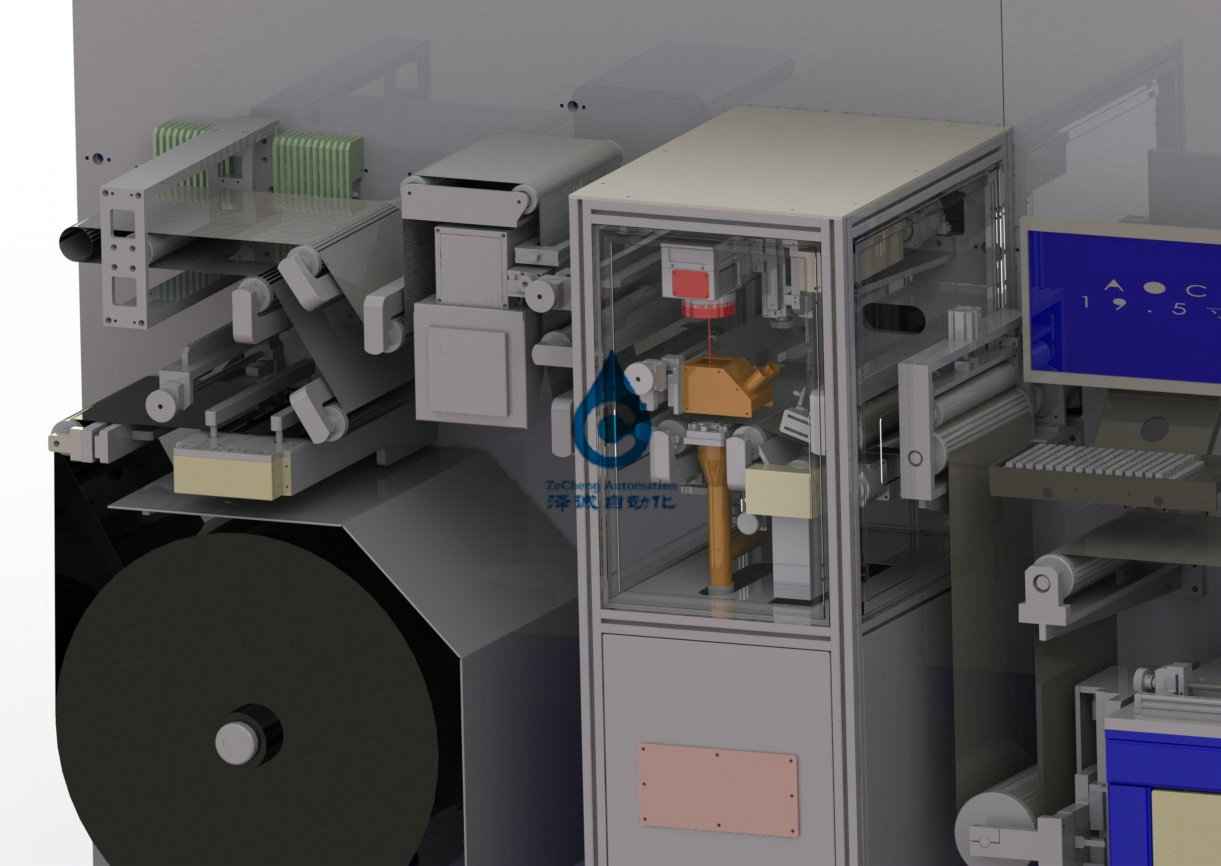

profil de l'équipement 1,1 : Cet équipement accomplit la puce de laser découpant le processus en tranches des batteries d'ion de lithium stratifiées et coupe le matériel continu de bobine en puce simple. Le poteau artificiel de petit pain roulant l'axe gonflable installé sur le dispositif, le volume automatiquement mis de dispositif, rectifiant le mécanisme du procédé de roulement pour continuer l'ajustement automatique, et pour commander la tension du morceau de poteau par le système de contrôle de tension, mécanisme servo sera transporté à l'emplacement de plat de coupe de laser, le laser sera extrêmement formation de coupe d'oreille, coupant l'emplacement avec un couteau de coupe pour la feuille coupait en seul morceau de poteau, puis au dépoussiérage du seul morceau de poteau, par la qualité extérieure et la dimension de plat de détection de CCD, mauvais produit a été laissé tomber dans la boîte de rebut, matériel non conforme a été envoyé dans le tronc matériel.
2, portée d'adaptation d'équipement et paramètres techniques
2,1 les spécifications des matériaux adaptatifs est comme suit :
|
caractéristiques Article |
ZCCE03A-00 | ||
| 格 de caractéristiques matérielles | Morceau de Polonais | Longueur (millimètre) | bobine |
| Largeur/tolérance (millimètre) | 100~300/0.2 | ||
| Épaisseur/tolérance (millimètre) | 0.05~0.25/0.005 | ||
| Le plus grand diamètre (millimètre) | φ650 | ||
| Le diamètre intérieur (millimètre) | φ152.4mm (6") | ||
| Poids maximum de bobine | 250Kg | ||
|
Spécifications Article |
Paramètres techniques |
| Efficacité | >120ppm |
| Gamme/précision de la largeur W de Polonais | 80-250mm/±0.2mm |
| Échelle H/exactitude de taille de Polonais | 100-280mm/±0.2mm |
| Chaîne polaire/exactitude de décollement de largeur d'épaule d'oreille | 5-50mm/±0.25mm |
| Chaîne/exactitude polaires de poids de largeur d'oreille | 10-100mm/±0.2mm |
| Chaîne polaire/exactitude de Ht de taille d'oreille | 10-30mm/±0.5mm (selon la taille du matériel entrant) |
| La vie totale du moule de matériel | heures >100000 |
| Taux de grain (échec provoqué par l'équipement seulement) | ≥98% |
| Taux qualifié (excepté les matériaux entrants défectueux) | ≥99.5% |
4, environnement de fonctionnementd'équipement
4.1. Alimentation d'énergie : 380V triphasé ; La fluctuation de tension est moins de ±10% ; La puissance maximum de l'équipement est 16kw ;
2. Conditions de gaz : pression de source d'air (air comprimé) > 6 kg/cm2, consommation maximum 50L/min, séchant ;
3. Poids total de l'équipement : 6500kg ;
4. Incidence de plancher d'usine : > 800kg/㎡ ;
5. Température ambiante : 20 | 35℃ ;
6. Hygrométrie : 5 | 55% HEURE ;
7. Conditions d'environnement de fonctionnement : la propreté environnementale sera aucune moins de 100 000, et il n'y aura aucun gaz corrosif, liquide ou gaz explosif sur le site ;
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
