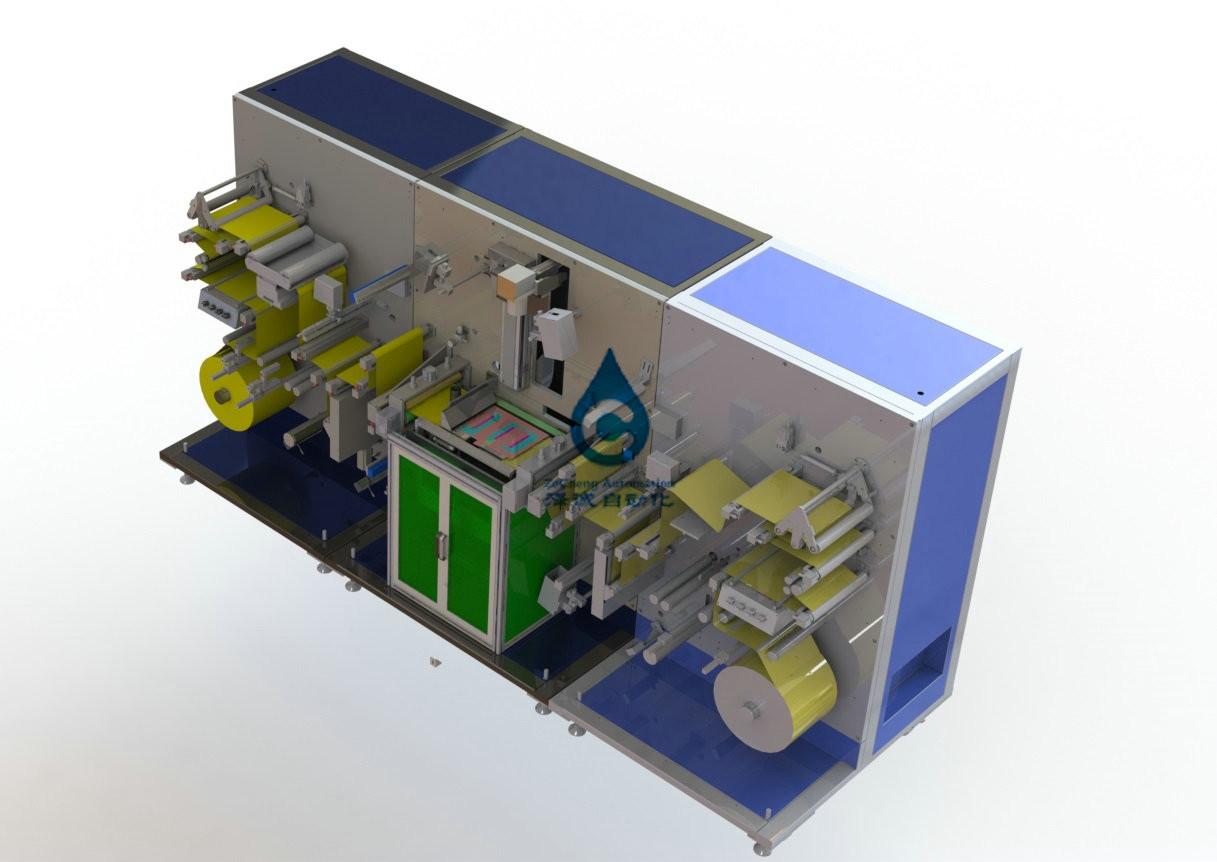

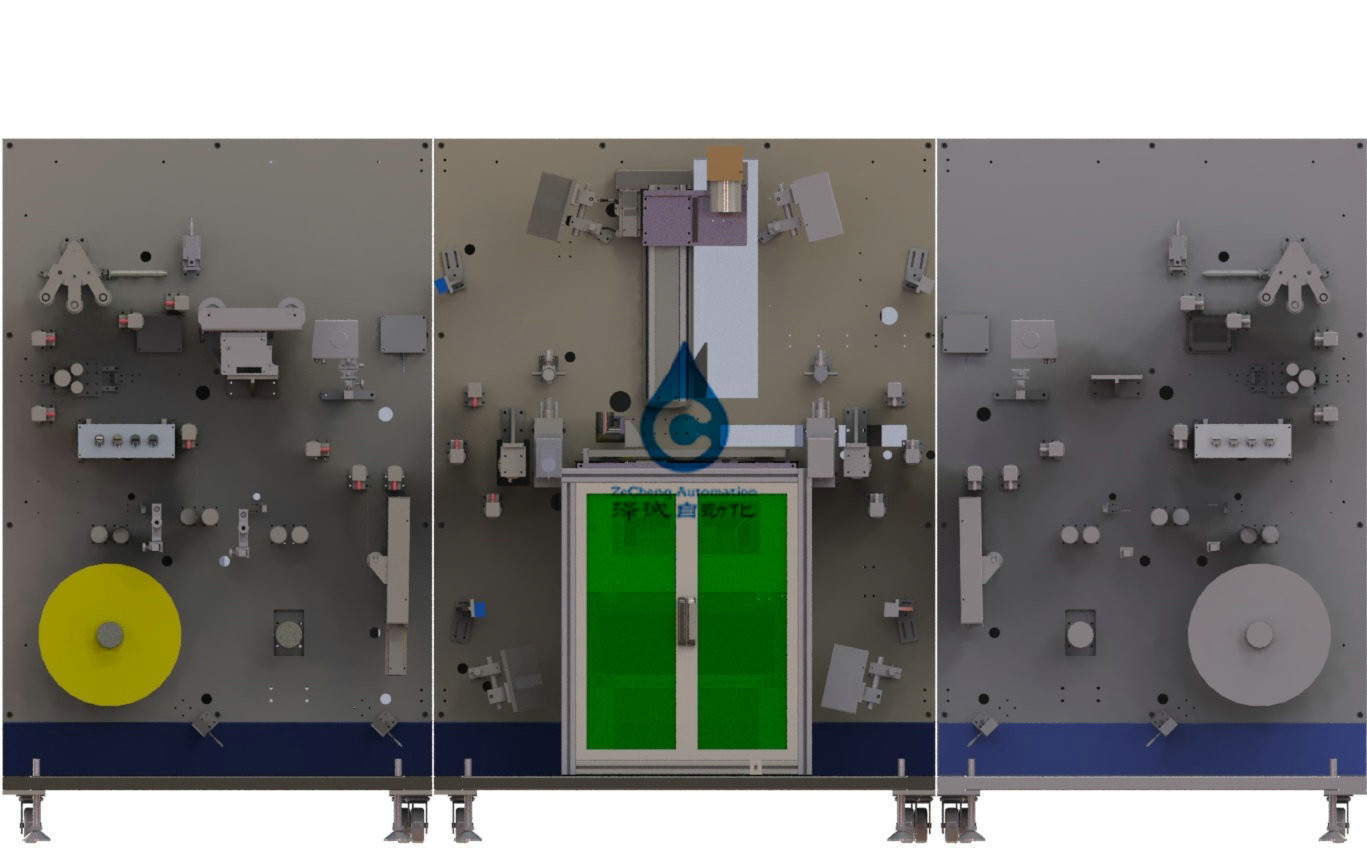

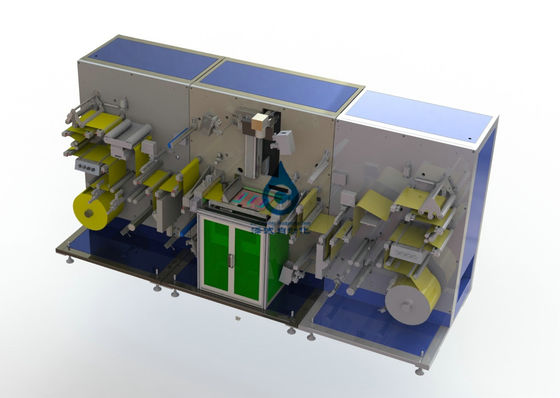

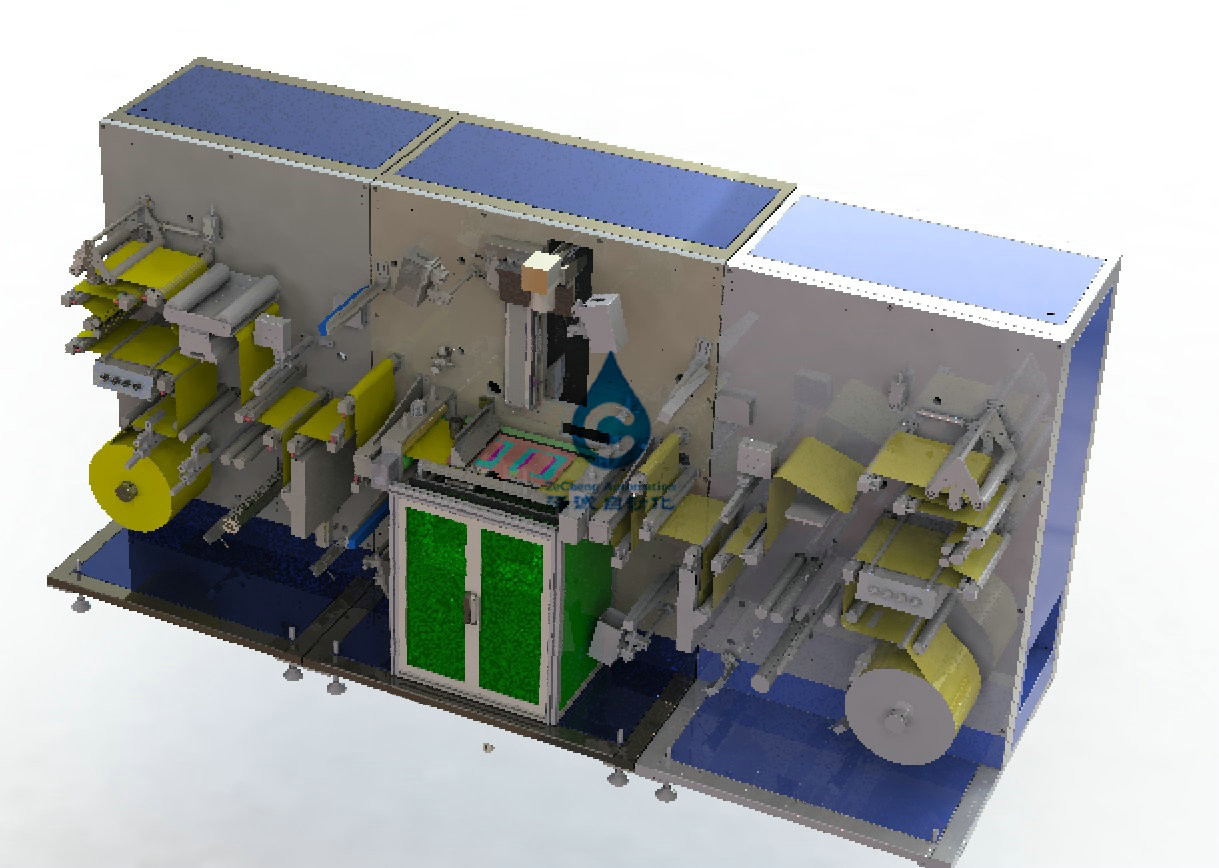

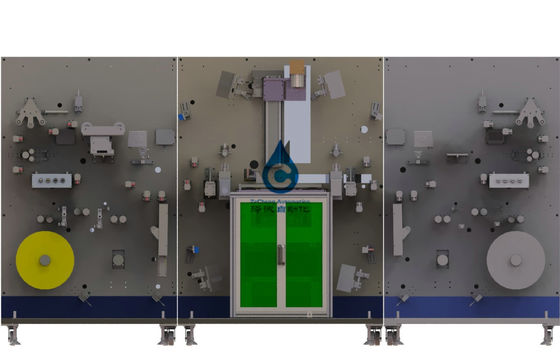

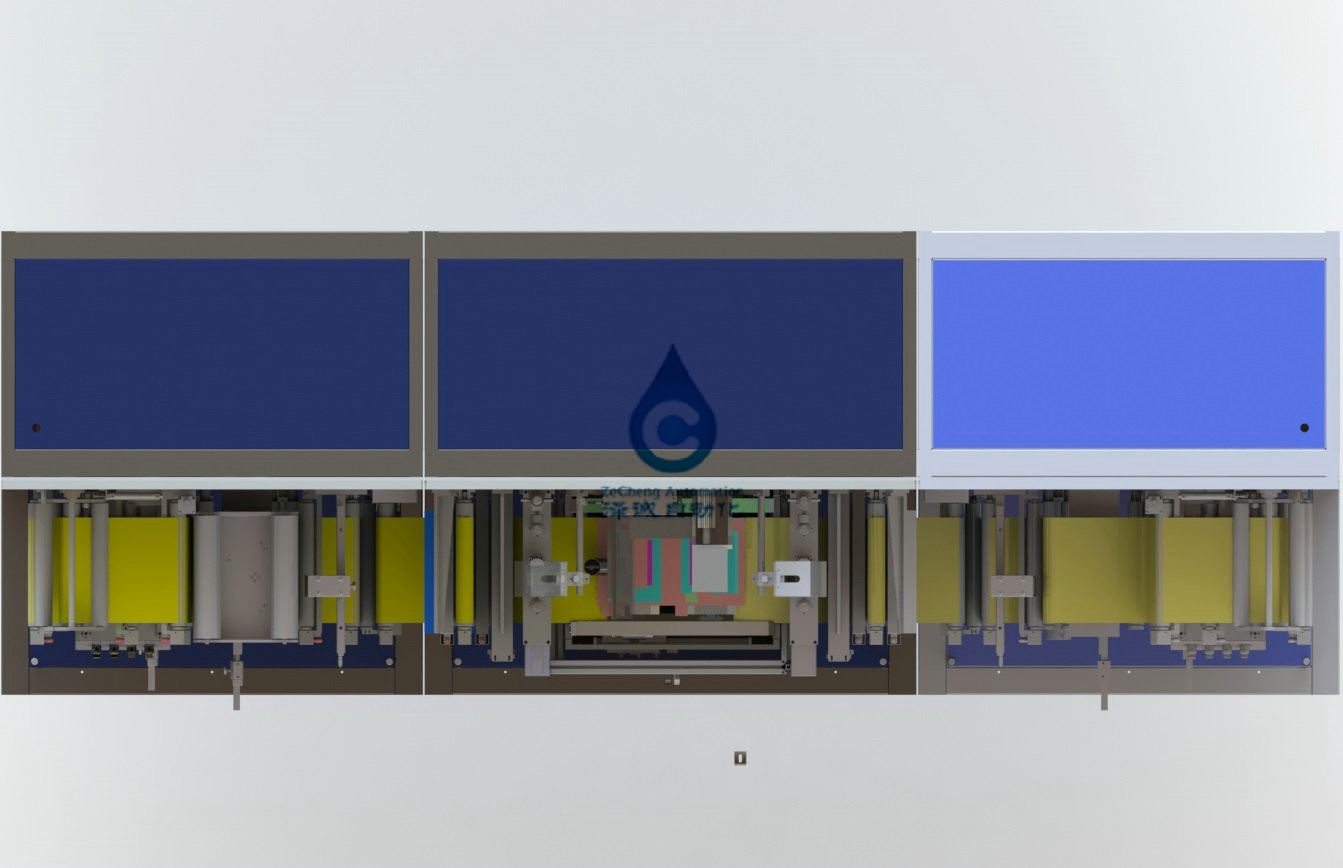

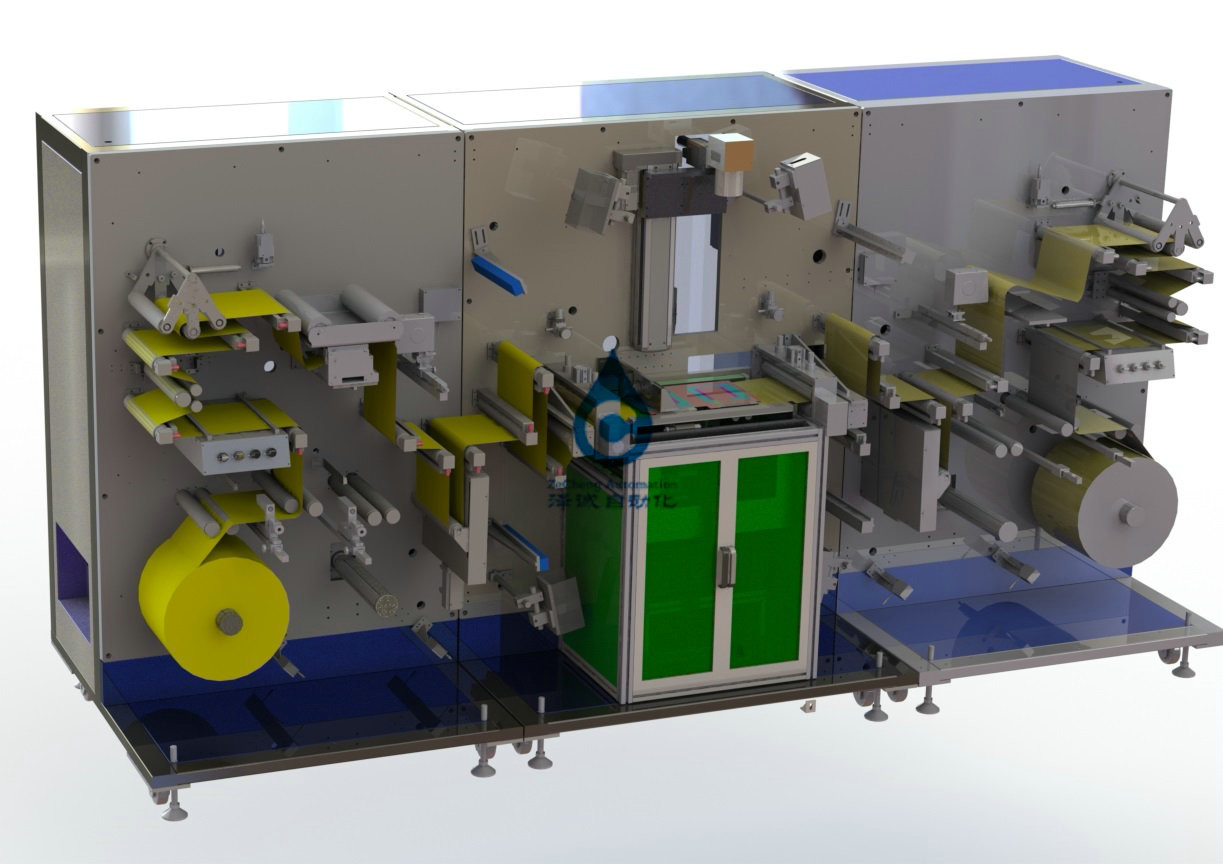

Chaîne de production de batterie de voiture découpeuse de poteau de laser
1.1. Le dispositif complète le procédé de stratification ou d'enroulement de l'oreille de coupe de poteau de laser de tranche de poteau de la batterie d'ion de lithium. Le poteau artificiel de petit pain roulant l'axe gonflable installé sur le dispositif, le volume automatiquement mis de dispositif, rectifiant le mécanisme du procédé de roulement pour continuer l'ajustement automatique, et pour commander la tension du morceau de poteau par le système de contrôle de tension, mécanisme servo sera transporté à l'emplacement de plat de coupe de laser, le laser sera extrêmement formation d'oreille, coupant par la qualité extérieure et la dimension de plat de détection de CCD, position de défaut pour coller le logo ;
1.2. Les spécifications des matériaux adaptatifs sont comme suit :
| Matériel |
Alimentation manière |
Longueur de feuille matérielle (millimètre) | Largeur matérielle (millimètre) | Épaisseur du matériel (μm) |
Le plus grand diamètre (millimètre) |
Le diamètre intérieur (millimètre) |
||
| Classe de grandeur | Classe de grandeur | tolérance | Classe de grandeur | tolérance | ||||
| Plat positif | bobine | --- | 100-300 | 0,1 | 100~280 ; | 3 | 400 | 76,2 |
| Plat de cathode | bobine | --- | 100-300 | 0,1 | 100~280 | 3 | 400 | 76,2 |
1.3.1. L'erreur de rebobinage de la feuille de poteau est moins que ±1mm
1.3.2 l'erreur de recourbement de glissement de la feuille de poteau est moins de 0.3mm/m
1.3.3 la différence d'épaisseur des tranches de poteau est moins que 5um
2. Dimensions externes de l'équipement :
taille 2,1 globale : W3800×H2000×D1400 (pour la référence)
2.2. Poids d'équipement : 2000Kg ;
3, les paramètres techniques
3,1, alimentation matérielle de bobine de feuille, correction automatique ; Rectification de l'erreur : +/- 0,1 millimètres
3,2, ajustement automatique, enroulement automatique, erreur d'enroulement est de +/- 1,0 millimètres ;
3,3, formulaire de laser étaient extrêmement des oreilles, peuvent automatiquement ajuster l'espacement de poteau. Après la coupure de la taille de bavures est moins de 0,005 millimètres, très erreur de position de coupe d'oreille : moins que +/- 0,2 millimètres, la taille de l'erreur d'oreille de poteau : +/- 0. 2 millimètres
3,4, coupant la vitesse : 800-1200mm/s
3,5, tension automatique, contrôle de tension dans 0.1-1.5Kg, réglable ; L'erreur relative est 5%.
3,6, réservent la position de la fonction de qualité de poteau d'inspection de CCD et la position de l'étiquetage automatique ;
3,7, poudre de brosse, fonction d'absorption de la poussière ;
3,8, collecte des déchets automatique et fonction de coupe ;
5. Conditions pour des conditions de travail d'équipement
1, alimentation d'énergie : AC220V monophasé 3.8kva, gamme de fluctuation de tension : ± 10% ;
2, air comprimé : 0.4-0.6mpa ;
3, température ambiante : 20-35℃ ;
4, hygrométrie : 30-55% HEURE ;
5, propreté environnementale ne seront pas inférieurs à 100 000 ;
6, aucun gaz corrosif, liquide, gaz explosif sur le site.
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(pendant 1) deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
