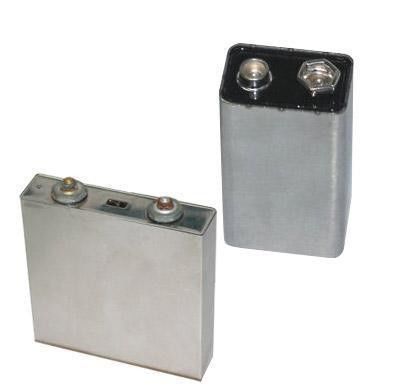

Système de soudage laser en aluminium pour plaque de couverture de batterie en aluminium carrée ou ronde
1, l'aperçu de l'équipement est indiqué dans le tableau suivant
| Nom de l'appareil | Machine à souder les bouchons carrés |
| Les besoins en alimentation |
Triphasé 380V±5%, 50Hz Puissance nominale : ≤12KW Courant nominal : ≤60A |
| Exigences environnementales | Température 5-40℃/ humidité 10-90% |
| Demande d'approvisionnement en gaz |
Air < 0,2 m3/h, pression ≥ 0,6 MPa Azote < 0,2 m3/h, pression ≥ 0,4 MPa |
| Temps de travail | 24H (fonctionnement continu) |
| Taux d'échec | ≤2 % (uniquement causé par l'équipement) |
| Pourcentage de réussite | ≥98 % (à l'exclusion des matériaux entrants anormaux) |
| recrutement | 1 personne (chargement et déchargement) |
| Efficacité de l'équipement | 1 ppm ou plus |
2, structure de l'équipement
L'équipement se compose principalement d'un hôte laser et d'un poste de soudage.

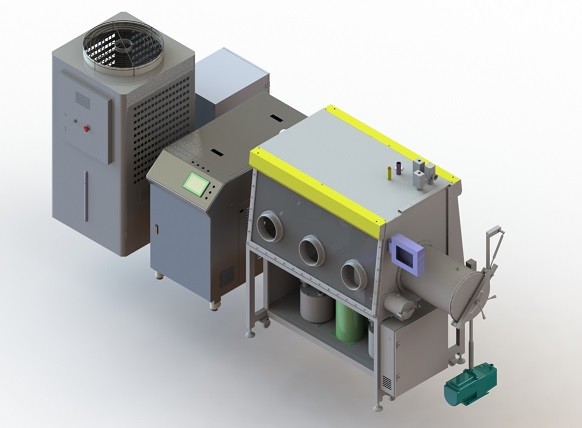

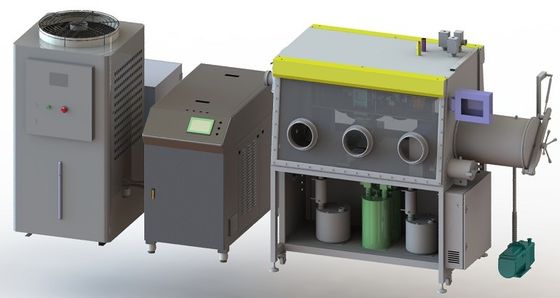

La structure de l'équipement est illustrée ci-dessous
3, Configuration de l'équipement
La configuration principale de l'équipement est indiquée dans le tableau ci-dessous
| unité | instructions | Quantité | |
| Poste de soudage | Système de montage de soudage | 1 | |
| Système de mouvement laser | Trois axes | 1 | |
| Système de surveillance | 1 | ||
| Système de protection de soudage | 1 | ||
| Système de nettoyage de la poussière | 1 | ||
| système de nettoyage | Colonnes | 2 | |
| Système de contrôle de soudage | 1 | ||
| Hôte laser | laser |
Chine Max/2000 w |
1 |
| Refroidisseur d'eau | DOLUYO / 2 p | 1 | |
| Joint soudé au laser | importer | 1 | |
4, poste de soudage

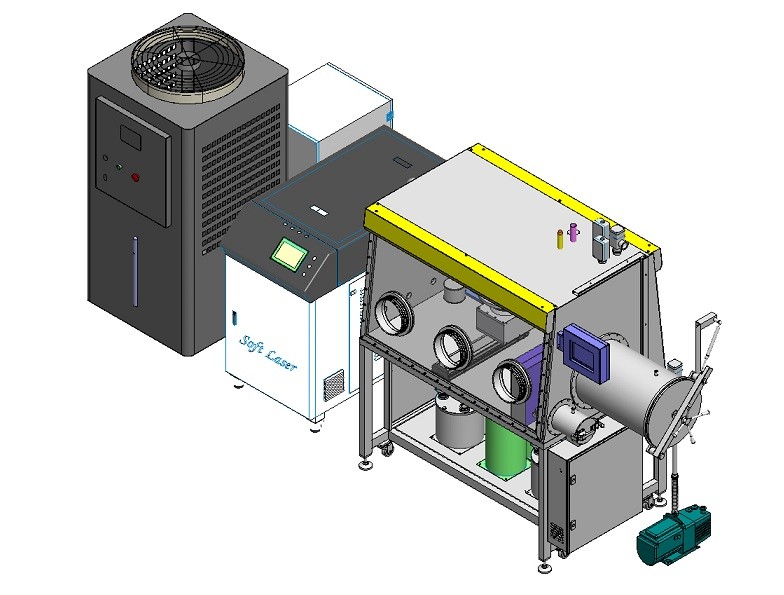

L'unité de soudage comprend principalement un système de mouvement, un système de protection de soudage, un système de surveillance, un appareil, un système de nettoyage de la poussière et un système de contrôle de soudage.Le tableau de soudage est illustré dans la figure ci-dessous.
