Chaîne de production automatique d'équipement de production de batterie pour le plat de pile sèche de traction
1. Conditions de conception pour la chaîne de production automatique de Mao Peiquan d'électrode de batterie :
1. Cet équipement est basé sur les conditions de conception technologiques de la chaîne de production du germe de cheveux de plat de batterie de nickel-hydrogène et de fer-nickel. Basé sur l'industrie 4,0, la chaîne de production complètement automatique intelligente du germe de cheveux de plat de batterie est conçue et fabriquée. La chaîne de production inclut le mélangeur de vide, le baril de chiffre d'affaires, le convoyeur automatique de boue, la machine de réduction en pulpe, la presse de rouleau, la machine de mesure en ligne automatique d'épaisseur et la poinçonneuse. Machine de détection automatique pour le morceau polaire et éolienne automatique pour des déchets.
1.3. La capacité de production et les paramètres de processus du plat masquent la chaîne de production : la vitesse de production de plat est moins de 0-3 m/min, épaisseur de plat sont de 0.1-0.9 millimètre de réglables ; bande en acier applicable : 0,1 *L *400 ; l'épaisseur après le pressing de petit pain est de 0.4-0.8 millimètre. Exactitude (+0,01 millimètres) ; la viscosité de boue est 20-65 Pa.s. L'attention particulière devrait être prêtée : la boue contient les fibres courtes, et la longueur de fibre est de 1-3 millimètres. La température de chauffage fonctionnante de l'équipement est réglable de la température ambiante à 300 et la température apparente n'est pas plus de 1% de l'erreur réelle ; la largeur des plats polaires à cisailler est de 40-150 millimètres ; la largeur de la boue est de 50-380 millimètres, et la méthode accrochante de boue peut adopter la dernière technologie, mais la récupération et l'utilisation de boue devraient être entièrement considérées.
1.4. Exigences de marche de la chaîne de production du germe de cheveux de plat de poteau : 1,3. dans des conditions normales de production ; le mécanisme de déroulement de bande, le mécanisme de cuisson, le mécanisme de éraflure, le mécanisme de correction de déviation, la presse de petit pain, poinçonnant et coupant le mécanisme, et le mécanisme d'inspection exigent l'opération stable, fiable et facile ; toutes les pièces mobiles devraient avoir le mécanisme raisonnable, fiable et commode de lubrification.
chaîne de production de germe de cheveux du plat 1.5.Polar composition en équipement
| Numéro de série | Nom de processus | Nom d'appareil | Capacité d'équipement | Quantité (unité) | Remarques |
| 1 | Poids de poudre | Échelle électronique | 1 | Extracteur | |
| 2 | Émoi | Mélangeur de vide | 300L | 1 | Seau 2 de chiffre d'affaires |
| 3 | Réduction en pulpe | Machine de réduction en pulpe de plat automatique | Moins que 2m/min réglable | 1 | Taille 5.5m |
| 4 | Pression de rouleau | Presse de rouleau | Moins que 2m/min réglable | 1 | |
| 5 | cachette | Mise en antémémoire de la machine | Moins que 2m/min réglable | 2 | |
| 6 | Mesure d'épaisseur | Mesure d'épaisseur de laser | Moins que 2m/min réglable | 1 | |
| 7 | Poinçon | Poinçonneuse automatique | 20 morceaux/minutes | 1 | |
| 7 | Essai | Machine d'essai automatique de morceau de Polonais | 20 morceaux/minutes | 1 | |
| 9 | Collecte des déchets | Éolienne de chute | Moins que 2m/min réglable | 1 |
| Caractéristiques | Classez A | Classez B | Classez C | Épaisseur en acier de bande | Épaisseur de revêtement |
| 1 | 31mm | 200 | 23.5mm | 0.1mm | 0.35mm |

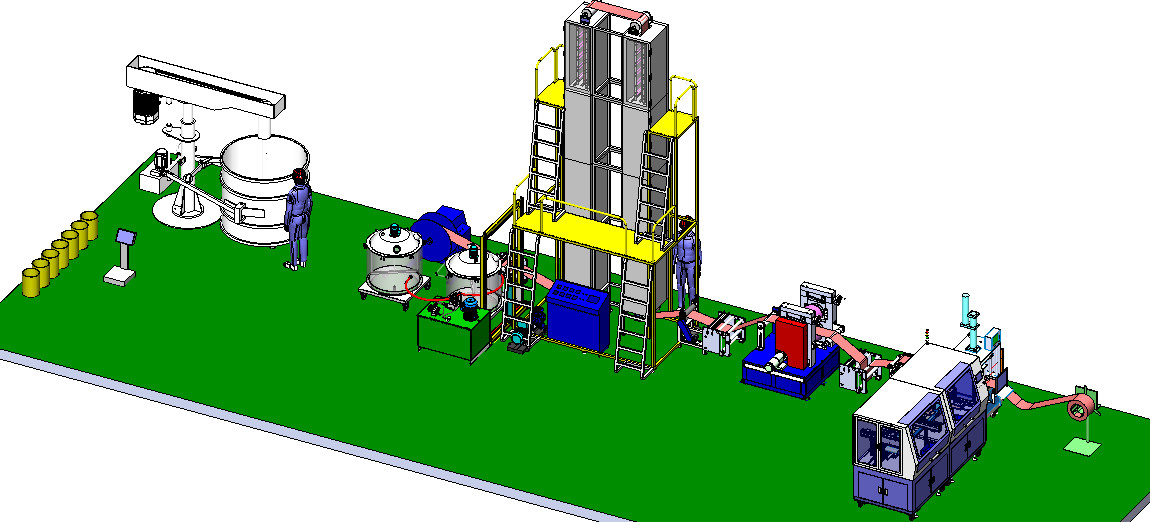

1,7 schéma de principe d'équipement
2. chaîne de production automatique de Mao Peiquan de plat de batterie équipement principal :
2,1, pesage de code de balayage de poudre
2.1.1, condition de conception
2.1.1.1, l'échelle électronique a l'interface de données, qui peut lire des données à distance. Pesage de la gamme 100kg, exactitude 10g.
| Modèle | TC60KA | TC100KA | TC150KA | TC300KA |
| Pesage maximum | 60kg | 100kg | 150kg | 300kg |
| Résolution (d) | 5g | 10g | 20g | 50g |
| Score de calibrage (e) | 10d | 10d | 10d | 10d |
| gamme de tare | 0~60kg | 0~100kg | 0~150kg | 0~300kg |
| Poids calibré | 50kg | 100kg | 100kg | 200kg |
| Taille de table d'échelle | 510×410mm | |||
| volume | 510 (long) x 410 x (large) 950 (haute) millimètre | |||
| alimentation d'énergie | Batterie rechargeable d'AC220V±10% 50Hz±1Hz DC6V/4Ah/20HR | |||
| Utilisation de la température | 0~40℃ | |||
| Utilisation d'humidité | Rhésus de ≤80% | |||
| porte série | RS232 | |||
2.1.1.2, lecteur de code à barres
| Lecteur de code à barres général de laser de haute précision de la combustion PR-2900 | |||
|
Caractéristiques : • toutes les droites de propriété intellectuelle indépendantes (plusieurs brevets de ressortissant) L'unité centrale de traitement utilise le microprocesseur de BRAS de 32 bits, qui est capable de décoder et de corriger des erreurs. Manuel déclenchant/balayage continu/induction automatique • sensation extrêmement confortable de poignée Types riches de décodage La vie principale est jusqu'à 50 millions de fois. La protection industrielle de tremblement de terre et l'anti conception chutante peuvent résister à 5 3 mètres consécutifs tombent librement des essais. Des codes de préfixe et de suffixe peuvent être placés. Soutenez trois interfaces de données d'USB, de PS2 et de RS232. Soutenez le clavier produit dans plus de 20 pays différents. Accréditation par la FCC, le CE et le RoHS Mise à jour en ligne de soutien et installation à distance. Par l'essai électrostatique de décharge de l'air 15KV et de décharge du contact 8KV. |
|||
| paramètre d'optimisation du traitement | |||
| Type de source lumineuse | Diode laser évidente, longueur d'onde 650nm | ||
| Mode de balayage | Ligne simple balayage | ||
| Vitesse de décodage | 200 + 2 fois par seconde. | ||
| Précision de balayage | 3mil (0.076mm) | ||
| Largeur de balayage | fenêtre de scanner de scanner de 30 millimètres, | ||
| Profondeur de balayage de champ | 0-280mm (0.33mm.PCS 90%) | ||
| coin | ±40° | ||
| altitude | ±65° | ||
| 偏角 | ±60° | ||
| Capacité de décodage | EAN-8, EAN-13, UPC-A, UPC-E, le code 39, le code 93, le code 128, EAN128, Codaber, Industoal 2 de 5, intercalent 2 de 5, Matrix 2 de 5, MSI, code postal de la Chine est en conformité avec une la norme internationale et domestique de code barres de dimension. | ||
| Interface de soutien | Clavier RS232, PS2, USB et d'autres interfaces à soutenir CACHÉ, protocole d'espèces. | ||
| Contraste d'impression | Erreur de réflexion du minimum 20% | ||
| Taux d'erreurs de peu | 1 / 5 millions | ||
| Soulevez le mode | Sonnerie, le voyant de signalisation | ||
| Mode de balayage | Manuel déclenchant/balayage continu/induction automatique | ||
| Paramètres physiques | |||
| Taille de forme | Longueur * largeur * taille : 95mm * 70mm * 160mm | ||
| poids | 128G (sans parenthèse) | ||
| Texture de matériel | Matériel ignifuge | ||
| Norme de câble | Ligne droite : 2m | ||
| Paramètres électriques | |||
| Tension | 5V | ||
| Courant fonctionnant | 85mA | ||
| Courant statique | 36mA | ||
| Sécurité des lasers | Conformément à la norme de sécurité de laser de niveau national | ||
| compatibilité électromagnétique | Conformité de Doc. de la CE et de FCC | ||
| Paramètres environnementaux | |||
| la température fonctionnante | -20℃-50℃ | ||
| Température de stockage | -40℃-60℃ | ||
| humidité | Hygrométrie 5%-95% (aucune condensation) | ||
| Éclat environnemental | 3000-8000lux (lumière du jour) | ||
| Capacité aséismique | chute libre de 2m | ||
| Niveau industriel d'emballage | IP52 | ||

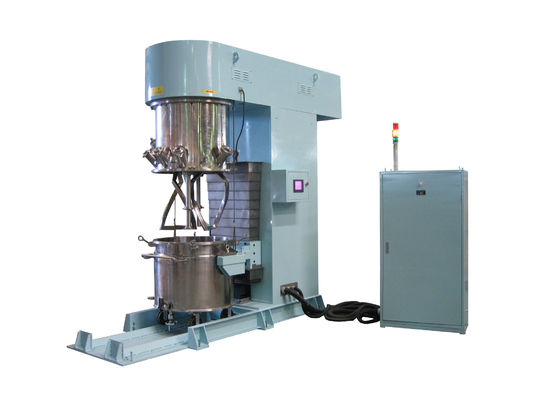

2,2, Vacuummixer
2.2.1, les paramètres techniques principaux de l'équipement sont : 2.2.1.1, 搅拌形式 :
2.2.1.1 .1 mélange planétaire. Règlement variable de vitesse de la fréquence de la révolution 33Rpm 50Hz (maximum).
2.2.1.1 .2 manivelle en spirale 2 (production d'acier inoxydable), rotation 70rpm d'étrier (maximum) réglable.
2.2.1.1 .3 tête de dispersion à grande vitesse 2 (production d'acier inoxydable), individu tournant le règlement variable de vitesse de la fréquence 2000rpm 50Hz (maximum).
2.2.1.2, stirring de vide :
2.2..1.2.1 le degré de vide est moins que -88KPa, et l'affichage numérique montre deux sorties.
2.2..1.2.2 le taux de pompage de la pompe à vide est 15L/S.
2.2.1.2 .3 filtre 1 sont joints.
2.2.1.3, seau de mélange :
2.2.1.3 .1 le volume du baril est 272L, et le volume efficace est 200L (fait d'acier inoxydable).
2.2.1.3 .2 couche intermédiaire de circulation de l'eau d'A est arrangé sur le mur de baril et le plus bas de gamme. (l'utilisateur est relié à la source d'eau en circulation et la pression d'eau est moins que 0.2MPa).
2.2.1.3 .3 l'extrémité inférieure du baril est équipé de 4 roulettes, qui peuvent être retirées sur le rail de guide du siège de machine pour faciliter charger et nettoyer.
2.2.1.3 .4 équipé de l'affichage de détection de la température.
2.2.1.4, forme de levage :
2.2.1.4 .1 le mécanisme de mélange est fixe, et le baril de mélange est mécaniquement conduit par le contrôle électrique.
2.2.1.4 .2 la course de levage est 700mm (maximum).
2.2.1.5, puissance évaluée : au sujet de 36KW.
2.2.1.5 .1 puissance 15KW 3 380V 50Hz (moteur anti-déflagrant) de moteur de mélangeur.
2.2.1.5 .2 puissance à grande vitesse 15KW 3 380V 50Hz (moteur anti-déflagrant) de moteur.
2.2.1.5 .3 puissance 2.2KW 3 380V 50Hz (moteur anti-déflagrant) de moteur de pompe à vide.
2.2.1.5 .4 puissance de levage 3KW 3 380V 50Hz (moteur anti-déflagrant) de moteur.
2.2.1.6, l'interface de pression de gaz est équipé de pression de moins que 0.2MPa.
2.2.1.7, a placé le voyant à niveau visible 1 et la lampe anti-déflagrante 1, 24V d'observation.
2.2.1.8, contrôle de PLC, affichage d'écran tactile et opération.
2.2.1.9, taille d'ensemble (longue taille de largeur X de x) : au sujet de 3380x1500x2950 (millimètre) (à l'exclusion de l'armoire, de la pompe à vide, etc. électriques).
2.2.1.10, poids : Au sujet de 6T.
2.2.2, source d'énergie d'équipement :
Elle est fournie par l'acheteur.
Source d'eau : la pression d'eau est moins que 0.2MPa.
Puissance : 3 380V 50Hz.
2.2.3, environnement de travail et exigences de sécurité :
Antipoussière et étanche à l'humidité.
2.2.4, préparation de surface d'équipement et conditions d'aspect :
Les surfaces exposées des pièces structurelles sont toute la rouille traitée, et les couleurs exécutent le fournisseur standard ou le côté de la demande fournit les labels de couleur.
2.2.5, commissionnant des méthodes et des conditions :
L'équipement fonctionne sans interruption pour 4 heures et un essai de charge.
2.2.6, l'acheteur fourniront des caractéristiques et des quantités de matériaux d'essai. Le matériel qualifié exigé pour la commission et l'acceptation est exigé par l'acheteur, et le matériel de commission doit répondre aux besoins du fonctionnement de l'équipement en même temps.
2.2.7, autre :
Les matières employées pour commissionner doivent être compatibles aux caractéristiques des matériaux de production.

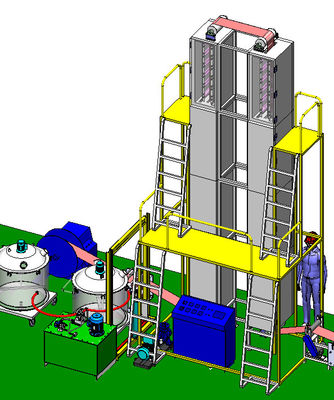

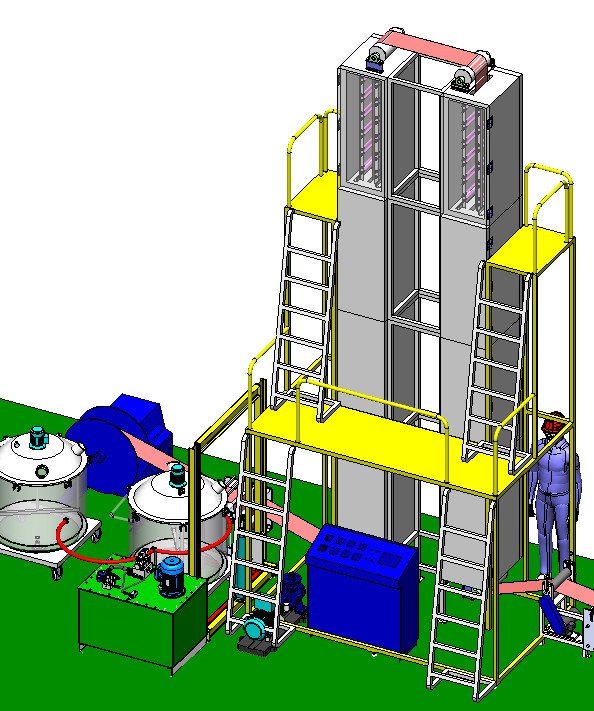

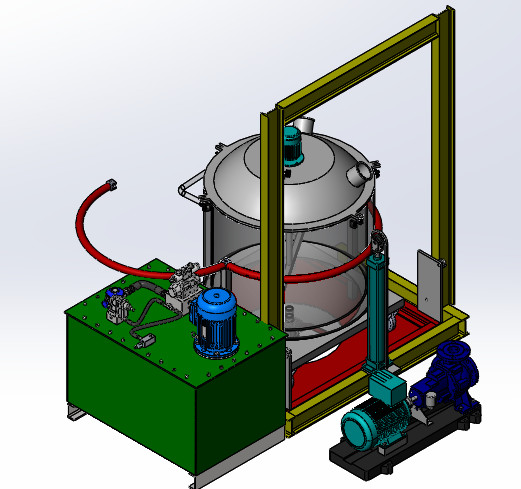

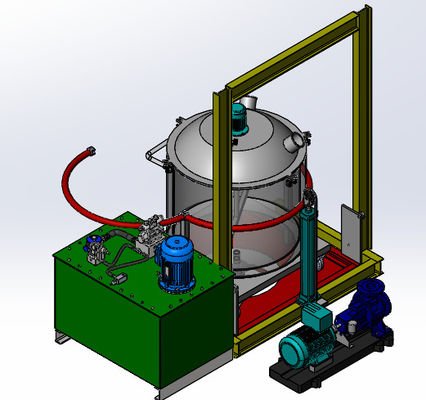

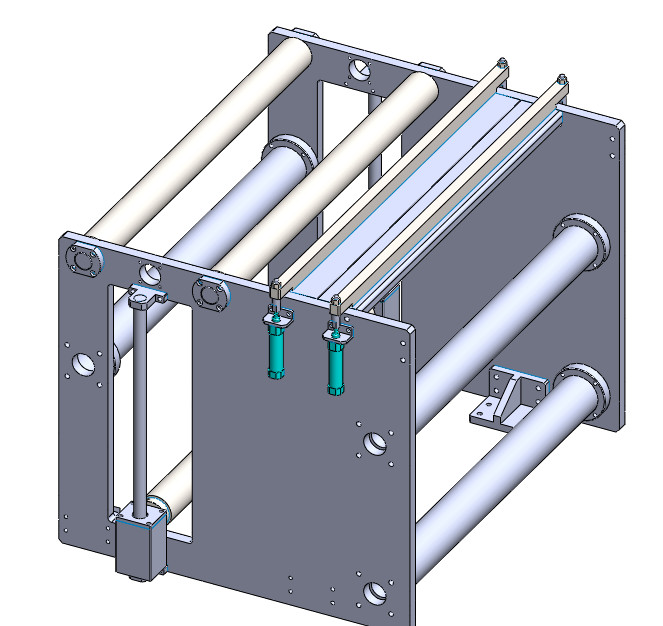

2.3. Machine de réduction en pulpe de plat
2.3.1, condition de conception
2.3.1.1, machine de réduction en pulpe de plat polaire peut réaliser la bande automatique déroulant, la réduction en pulpe automatique, ajustement automatique précis de grattoir, cuisson automatique de la température constante (4 ou 6 zones de température), rectification automatique de déviation.
2.3.1.2, paramètres de traitement : largeur de bande en acier 100-400 millimètres, épaisseur de boue 0.1-0.9 millimètre. Température de chauffage fonctionnante d'équipement : la température ambiante à 300 degrés de C réglable, la température apparente et l'erreur réelle n'est pas plus de 1% ;
2.3.1.3, la boue est automatiquement alimenté et transporté par une pompe de grande viscosité. La viscosité de boue est la PA 20-65. s. Il convient noter que la boue contient les fibres courtes et la longueur des fibres est de l'ordre de 1-3 millimètres.
2.3.1.4, le système lit automatiquement les paramètres du dispositif (la température de chaque zone de température, de la vitesse de ceinture et du paramètre de réduction en pulpe d'épaisseur).
2.3.2 configuration de canalisation d'équipement
| Numéro de série | composition en système | configuration de système | Nombre | |
| 1 | Système de bobine | Moteur de bobine | 1 | |
| Système de tension d'axe | 1 | |||
| 2 | Mise en antémémoire du système | Mise en antémémoire du petit pain | 6 | |
| Pièces usinées | 1 | |||
| Cylindre | 4 | |||
| Plate-forme de alimentation | 1 | |||
| 3 | Boîte de rangement | Boîte de rangement | 1 | |
| Capteur de niveau liquide | 2 | |||
| valve | 2 | |||
| 4 | Système de réduction en pulpe | Rasage du plat | 2 | |
| Vis de boule | 2 | |||
| Rail de guide linéaire | 4 | |||
| Bâton à un bâton | 1 | |||
| 5 | Système de cuisson | Système de four de cuisson | 1 | |
| Capteur de température | 12 | |||
| Système de contrôle de température | 12 | |||
| 6 | Rectification du système | Rectification du capteur | 1 | |
| moteur servo | 1 | |||
| Vis de boule | 1 | |||
| 7 | Système de mesure en ligne d'épaisseur | Mesure d'épaisseur | 1 | |
| système de retour | 1 | |||
| 8 | système d'entraînement | moteur servo | 1 | |
| Système de rouleau d'entraînement | 1 | |||
| 9 | Double plate-forme d'entretien de plate-forme | Plate-forme d'entretien | 1 | |
paramètres 2.3.3.Technical d'équipement
|
Spécifications de machine Projet |
ZLA01A |
| Largeur de réduction en pulpe (millimètres) | 50-380mm |
| Vitesse de réduction en pulpe (m/min) | Moins que 2m/min réglable |
| Puissance totale (kilowatts) | AC380V, 50HZ 85KW |
| Puissance de fonctionnement normale (kilowatts) | AC380V, 50HZ 70KW |
| Poids entier de machine (t) | 3T |
| Température de cuisson (degré) | -300 degré à la température normale |
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
