Livre technique d'accords d'équipement de production de batterie
1. Chaîne de montage de plat de batterie de sac conditions de conception
Fonction

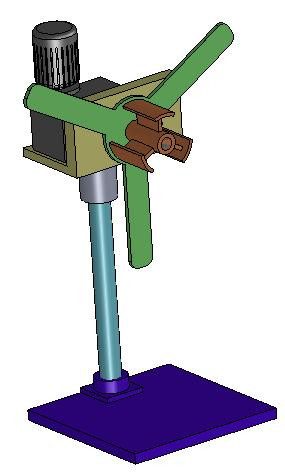

1,1, le dispositif mettront automatiquement la ceinture en acier de bobine de volume dans la machine, usage artificiel que la ceinture en acier dans la boîte en acier automatique formant la machine de soudure SongLiaoKou peut, par avec de la pression de alimentation automatique de manipulateur (longueur de cisaillement de bande en acier requise par le client) les produits en acier de placer des paramètres, coupant le bâti en acier de pression de ceinture (la ceinture en acier après la formation de la forme de « U » est le « muscle »). Saisissez le récupérateur de manipulateur de renfort, attente. La boîte de tôle d'acier faite action de moteur pas à pas se relevant, matériel de plaque d'acier automatique de grippage de manipulateur même, dans l'alimentation, cadran attendent un en avant, prise attendent un manipulateur de barre de grippage, soudure automatique, bâti automatique la boîte qu'en acier dans continue le cadre sera automatiquement selon l'ordre dans la même direction (environ 100 morceaux par groupe), ordonnée pour faire un cycle pour travailler. (note : en cours de courir le plat figé l'alimentation avec le mouvement de manipulateur de barre de grippage est travail synchrone, afin d'améliorer l'efficacité de production)
1,2, efficacité : boîte en acier soudée minute de 10 morceaux, un cadre renforcé environ 6 secondes.
1,4, caractéristiques : un travailleur peut opérer, opération artificielle du plat entier de l'acier de bande, plaque d'acier par le grippage automatique de manipulateur, bâti automatique, aplatissement automatique, montage automatique fixe, cadre renforcé soudant une survie, commode et l'opération fiable, réduisent l'opération manuelle et l'intensité du travail, rendement élevé.
2. Les impératifs techniques et les paramètres principaux :
2,1, matériaux de renfort : 0,5 millimètres X 14 millimètre x L, chaque plat pèsent environ 10 | 30 kilogrammes.
2,2, longueur de moulage : 90 | 255 millimètres.
2,3, renforcé longueur 120 de cadre | 290 millimètres, largeur 85 | 175 millimètres sont réglables.
(tête simple) :
3. 2,4, soudage par points, toute l'épaisseur de 3 millimètres ou moins.
2,5, machine de soudage par points : la machine de soudage par points de billiton de mer. Puissance AC380V plus ou moins 10%, 50 hertz + 5% pour la puissance de sortie maximum de HZ.The de 25 KVAs. Programme de soudure 25 millimètres. La distance centrale de soudure est réglable. (deux)
2,6, le renfort, le plat de renfort par morceau par le grippage automatique de manipulateur sur le matériel, appareil à souder ont automatiquement enlevé des pièces, automatiques dans l'ordre après le même ordonné, facile à transporter et le processus en utilisant dessous (environ 100 morceaux par groupe), après le rapport de compte à la police.
2,7, soudage par points est ferme et fiable.
2,8, plaçant le repérage de montage fiable, démontage durable et facile.

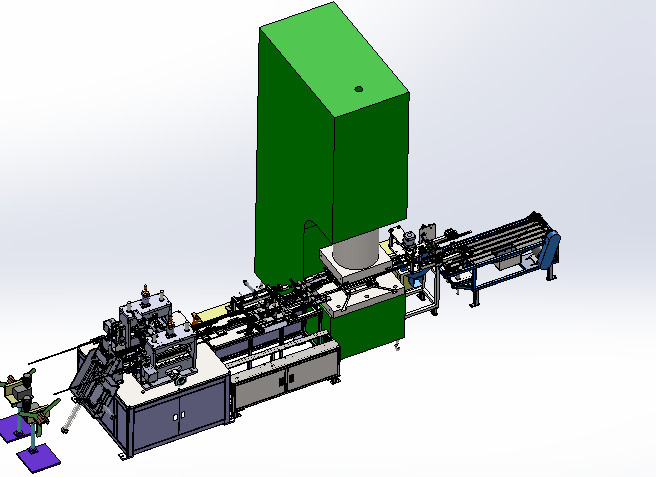

3. boîte en acier automatique formant des composantes principales de machine de soudure
3,2, paramètres techniques d'équipement
|
Caractéristiques de machine Article |
||
| Paramètres techniques | efficacité | 10Piece/min |
| Toute la puissance (kilowatts) | 55kw | |
| Fonctionnement normal de la puissance (kilowatt) | 52kw | |
| L'autre énergie | Source sèche d'air comprimé | |
| Le poids | Environ 8 tonnes | |
| taille | L7500mm*W2300mm*H4000mm | |
3,3, composantes principales d'équipement
| NON | Composition en système | La configuration de système | nombre |
| 1 | Système de support | 1Sets | |
| structure de cadre soudée 4040 par places | 1 | ||
| L'embase | 1 | ||
| 2 | Composant de roulement | 2Sets | |
| Laminoir | 2 | ||
| 3 | Coupez les composants de bâti | 2Sets | |
| Le circuit hydraulique | 1 | ||
| À travers moule de formage | 2 | ||
| Cylindre hydraulique de moulage | 2 | ||
| 4 | Composants soudés | 1Sets | |
| Machine de soudage par points | 2Sets | ||
| Le mécanisme de soudure | 2 | ||
| Le mécanisme de soudure | 2 | ||
| 5 | Composants de réglementation de alimentation | 1Sets | |
| Guide linéaire d'argent | 2 | ||
| Vis d'approche positive et négative | 2 | ||
| Mécanisme d'alimentation Adjust | 2 | ||
| Dispositif de direction | 2 | ||
| 6 | Composant de alimentation automatique | 1Sets | |
| cylindre | 3 | ||
| Guide linéaire d'argent | 2 | ||
| 7 | Composant d'ensemble de plat | 1Sets | |
| Agence de transport de plat | 1 | ||
| Alimentation matérielle | 1 | ||
| 8 | Composants de rouleau de plat | Presse hydraulique de colonne simple | 1Sets |
| Montage de plat | NSets | ||
| 9 | Composants multipoint de soudure | 1Sets | |
| Machine de soudage par points | 2Sets | ||
| Le mécanisme de soudure | 2 | ||
| Le mécanisme de soudure | 2 | ||
| 10 | Composants masquants automatiques | 1Sets | |
| Étape dans les établissements de réception | 1Sets | ||
| 11 | Le système d'exploitation | PLC-Omron | 1Sets |
| Écran tactile | 1 |
3,4, les pièces d'équipement de canalisation

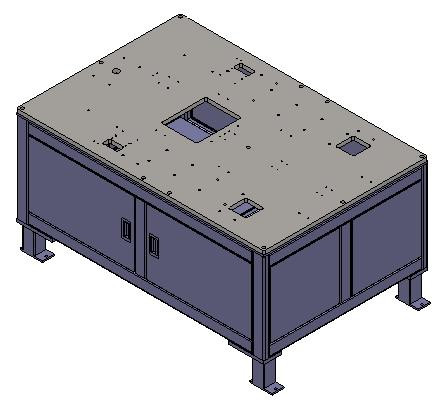

3.4.1Track et système de cadre : la structure soudée les 40 * 80 par places, assurent la stabilité de la machine, équipée de la tasse réglable de pied et la roue universelle, peut ajuster la taille de niveau d'équipement, facile sur le mouvement de l'équipement de machine, la surface de la laque qui font cuire au four, couleur bleu-clair de yan GSB05-1426-2001-8 PB07 d'aspect de principal organisme d'équipement (fer). Le conseil bas EMPLOIE l'électrodéposition de surface de plaque d'acier processing.(2) le diagramme ci-dessous

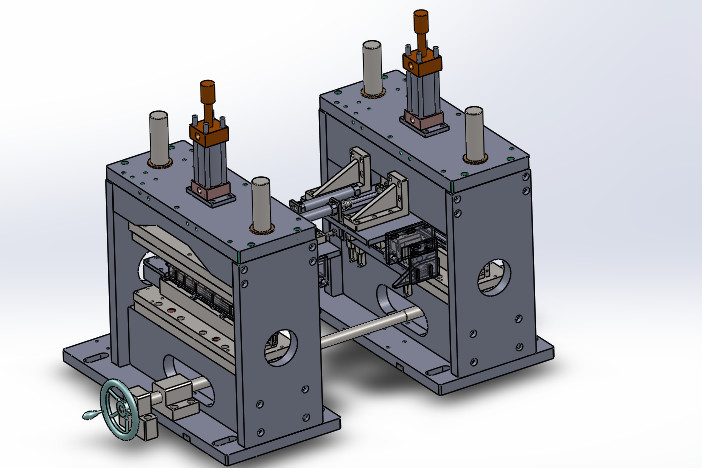

3.4.2, système de roulement : adoptant le contrôle de moteur, le roulement, capteurs mis lovent le diamètre de disque : 120 millimètres, 450 millimètres dans diameter.(3) le diagramme ci-dessous

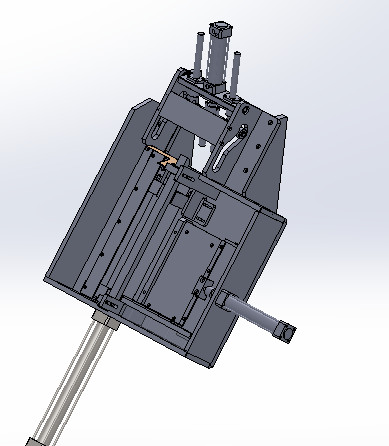

3.4.3, ont coupé le système de bâti : la pression a apporté à pression le cylindre en acier, alimentation automatique de moteur servo (longueur de cisaillement de bande en acier requise par le produit de client pour placer des paramètres), quand placer la longueur des établissements de coupe coupant la ceinture en acier, donnant le mécanisme coupera la ceinture en acier en moule de formage forming.(4) le diagramme ci-dessous
3.4.4, composants de soudure : le mécanisme de soudure avec la méthode de fixe, autour de la distance centrale peut être ajusté, le mécanisme de soudure avec la méthode d'activité, conduite par pneumatique dessus vers le bas, distance centrale gauche et droite est réglable. Manipulateur après ou même la plaque d'acier et l'acier, mécanisme de soudure de soudure sur la presse. (machine y compris de soudage par points de tinto de détroit de deux Taïwan, puissance maximum à sortie unique 25 KVAs, programme de soudure 25 millimètres). (suivant les indications du schéma 5)
3.4.5, ajustant des composants : le mécanisme de ajustement matériel est principalement même le plat de renfort dans la position de soudure, telle que jin attendent un fixe après soudure, à la fin de la boîte en acier de soudure point par point des matériaux chez le tao poussé dessus au prochain niveau. Alimente le mécanisme de réglementation peut être adapté à différents types de la machine de soudure de plaque d'acier, en cours de régler l'opération simple, tant que détachez le boulon de fixation, secouant la poignée positive et le mécanisme de réglementation de alimentation de rotation négative devient le grand petit. Ajustez sur la taille requise après le verrouillage de maintenir bolt.(6) le diagramme ci-dessous
3.4.6, composants de alimentation automatiques : transport placé de alimentation automatique de composants principalement et même le composant figé de plat. L'endroit artificiel un certain nombre d'inclinaison figée de plats même dans le composant de alimentation automatique, l'enregistrement automatique figé de cylindre de plats et rapiécera même au contrôle de alimentation component.(7) le diagramme ci-dessous
3.3.7, composants d'ensemble de plat : formant le bon cadre en acier sous l'effet du cylindre d'huile au composant d'ensemble de plat et à l'Assemblée d'embryon de laine, l'embryon de MAO alimentant utilisant la rotation trois fonctionnante alimentant, améliorent l'efficacité. Après l'achèvement de l'assemblée dans la connexion de cadre en acier et de plaque d'acier
Le rivet de cylindres d'utilisation, empêchent lâchement
3.3.8, composants de rouleau de plat : le plateau simple de presse hydraulique de colonne de 315 t du plat assemblé traitant le processus de pressing.
3.3.9, composants multipoint de soudure : pour le procédé multipoint figé de soudure de joint même de plat et d'embryon de MAO.
3.3.11, module masquant automatique : la procédure après que l'achèvement du plat soient rassemblés, une seule pièce de chevauchement, matériel artificiel commode.
3.3.12, composants de contrôle, usinent le plat électrique indépendant interne d'installation, la fuite interne switchinstalled, la stabilité de l'approvisionnement d'alimentation CC, des composants de circuit d'alimentation d'énergie, avec le contrôle de PLC, le relais, le dispositif de contrôle de moteur, etc. Avec la connexion externe, l'utilisation des connecteurs et la Station terminale. Le PLC adopte la section de plafond de perforation de câble d'OMRON.Power. Entre l'autres câble, câblage et tuyauterie d'équipement dans les tuyaux d'air inférieurs.
4, milieu d'énergie
4,1, l'alimentation d'énergie
4.4.1, tension AC380V, monophasé ; La fluctuation de tension est moins que +/- 10%.
4.1.2, fréquence 50 hertz.
4,2, air
2, pression est 0,4 | 0,6 MPA.
4.2.2, trafiquent 10 l/min, taux d'utilisation est 50%.
États environnementaux de
le dispositif 5.This en conditions suivantes peut être couru sans problèmes.
5,1. La température ambiante : 0 | ℃ 40.
l'humidité 5,2. 30-80% mais devrait n'être aucune condensation.
état de l'acceptation 6.Equipment
soumission 6.1.Random des documents, des outils et de la liste de pièces disponible :
| Numéro de série | Nom matériel (de données) | Le nombre de copies | Temps de soumission | Remarques |
| 1 | Outils spéciaux d'élimination des imperfections et d'entretien | 1 / support | Délai de livraison | Six ensembles de la clé 1 d'angle/table |
| 2 |
Manuel d'exploitation d'équipement : (suivant y compris) ; 2,1 instructions d'équipement et manuel d'instruction ; réparation de matériel 2,2 et manuel de maintenance : Brève introduction au principe de fonctionnement de l'équipement ; Schéma de principe d'ensemble mécanique de disposition et de composant ; Spécifications d'entretien de lubrification ; |
1Set | Avant la livraison ou la livraison de l'équipement | Document électronique |
| 3 | Bordereau d'expédition et certificat de qualification de produit | Délai de livraison | ||
| 4 | Schémas électriques, programme de PLC | 1 / support | Après réception du paiement intégral | |
| 5 | Dessins de port de pièces et de pièces de rechange | 1 / support | Délai de livraison | Parties des pièces vulnérables pour fournir des dessins de taille de pdf |
| 6 | Usinage : Paquet 23 x 23, 25 X.25 chacun de cathode de roue de roue de Fengong pour chacun ; les sacs X.21, 23 x 23 négatifs de la roue 21 de Fengong pour chacun | 副 4 | Délai de livraison | Dessins de taille de pdf |
documents 6.2.Acceptance : documents d'acceptation d'équipement, documents d'acceptation définitive.
modèle 6.2.1.Acceptance : selon l'accord technique des modèles dans la taille entrante.
résultat 6.2.2.Acceptance : selon l'acceptation de l'accord technique.
critères 6.2.3.Acceptance :
6.2.3.1. Pré acceptation à la scène de la partie B ;
6.2.3.2. L'équipement est complet et en bon état, qui est conforme aux dispositions appropriées du contrat et de l'accord technique. ;
3.2.3.3. Pré l'acceptation de l'équipement principal de la fonction, des indicateurs techniques et de l'aspect de l'acceptation pré de l'acceptation non qualifiée, proposée par font la fête A selon les conditions davantage de d'ajustement, l'ajustement est accomplie par le consentement de la partie une livraison ;
6.2.3.4. Résumé de la formation pré de l'acceptation ;
critères d'acceptation 6..2.4.Final
6.2.4.1. Les matières employées dans la machine de contrôle de réception sont conformes aux conditions de cet accord. ;
6.2.4.2. Production continue d'équipement pendant une semaine après l'acceptation formelle, acceptation du fonctionnement continu pendant 2 heures ;
6.2.4.3. L'inspection et l'acceptation par les deux parties ont indiqué l'ingénierie et le personnel technique pour participer dedans et ont conjointement signé le rapport d'acceptation.
7, font la fête A et font la fête les droits et les obligations du b :
| Numéro de série | Projet | Partie responsable | (note « , » a dit la partie d'ours) | |
| Première partie | en second lieu partie | |||
| 1 | Construction de base | О | Une fois nécessaire, mettez en application svp | |
| 2 | Dans le site du vendeur pour ajuster le matériel | О | Pour fournir l'avis du vendeur | |
| 3 | Transport | О | ||
| 4 | Déchargement | О | Position et difficulté. | |
| 5 | États de soutien d'équipement | О | ||
| 6 | Construction sifflante d'air | О | Conditions pour la stabilité pneumatique, source de gaz de répondre aux exigences des paramètres appropriés. | |
| 7 | Construction électrique | О | Exige le commutateur électrique indépendant | |
| 8 |
Câblage primaire Bec de source d'air |
О
|
Exige l'interface indépendante de source de commutateur d'air et d'air. | |
| 9 |
Deux câblant En dehors de du câblage Préparation de câble |
О | Ligne au sol de tuyau. | |
| 10 | Installation et commission | О | О | Coordonnée avec l'opération, l'entretien et le personnel technique. |
| 11 |
Formation : 11,1 personnels s'exerçants d'opérateur et d'entretien Le fonctionnement du dispositif, l'entretien du personnel peut être correctement et rapidement Manipulation de la panne d'équipement ; 11,2 contenus s'exerçants comprenant le système de contrôle entier, L'entretien du système mécanique et fournissent des informations de formation Matériel ; 11,3 effets s'exerçants : l'opération qualifiée de personnel d'opération, Personnel d'entretien à traiter des échecs communs. |
О | О |
L'acheteur doit spécifier l'opérateur, Personnel d'entretien. Et fixe, ne peut pas arbitrairement changer ; fournissez deux possibilités de formation libres (la formation d'acheteur), les trois frais : frais de voyage. |
| 12 |
Clause de confidentialité : 12,1 toute information technique fournie par l'autre partie à l'autre partie Le fichier de données a l'obligation de garder confidentiel, sans autre partyLicensing, pas de quelque façon transmission ou leakageTo le tiers ; 12,2 l'engagement de l'acheteur pas au propre, ni permettent imitation carrée des itHe la troisième de l'équipement, autrement de l'ours. Tellement toutes les pertes provoquées par le vendeur. |
О | О | |
|
13
|
Service après-vente : 113,1 de la date de l'acceptation définitive de la date de la signature, Un an, le vendeur est responsable de l'échec de non - libérez et Shi Baoxiu (le vendeur, après réception de l'avis de l'acheteur ; 48 heures à la scène de l'acheteur ; 13,2 plus d'un ans, le vendeur réparera promptement, Charge seulement pour le coût ; |
О
|
О |
Vis de boule et incidence linéaire Cas normaux d'utilisation sans défaut Le temps est de 80000 heures. |
| 14 |
Mise à jour de produit : En raison du développement technique du vendeur, l'évolution d'équipement et l'amélioration de représentation, devraient être la demande de l'acheteur au vendeur devraient être responsables de l'évolution, la charge de vendeur seulement le coût de transformation |
О | О | |
8, droites de propriété intellectuelle
8.1. La propriété intellectuelle contenue dans cet accord implique le produit modelant et fait la fête A fournira des dessins d'étude et d'autres données pour la partie de la première partie, sans autorisation de la partie A, la partie B ne couleront à aucune société et les personnes, par la partie B est responsable de toutes les pertes ou résulter ; Faites la fête un seul acceptent de faire la fête B basé sur cet accord technique sous le but de l'utilisation fourni par font la fête A à toutes les données et information
8.2. La partie B convient qu'elle ne fournira pas les dessins d'étude et toute autre information ou l'information à d'autres buts autres que l'accord technique. Autrement faites la fête A a le droit de tenir la responsabilité correspondante de la partie b
5.3. sans approbation de la partie A, on l'interdit de fournir d'autres clients excepté la partie A ou faire la fête indiqué par faites la fête A en direction de la partie A, autrement tous dirigent et des pertes indirectes seront faites par la partie B.
la propriété intellectuelle 8.4.The de l'équipement est possédée par la partie B, et fait la fête des promesses d'A de ne pas être seule, ni elle permet à n'importe quel autre tiers de copier l'équipement, autrement elle soutiendra toutes les pertes provoquées par la partie B
résolution 9.Dispute
Des conflits concernant ou causé par cet accord seront réglés par la consultation ou la médiation. Si la consultation ou la médiation dans les deux mois sans obtenir acceptable pour les deux côtés des résultats, le conflit est arrangée par arbitrage, l'arbitrage sur la base la de l'ordonnance d'arbitrage de contrat de la république populaire de Chine.
10. Rupture de contrat et responsabilité
Les deux parties exécuteront strictement leurs obligations respectives, dans une infraction des termes et conditions générales de base de l'accord de, l'autre partie est autorisée pour terminer l'accord, et a le droit de réclamer à l'autre partie, exécutent la quantité de réclamation selon le droit des contrats économique des dispositions appropriées.
11. Autre
l'accord 11.1This et ses annexes comme base et fabrication et acceptation d'équipement de contrat sont également valides ;
les copies 11.2.Two de cet accord, font la fête des prises d'A une copie de. De la date de la signature des représentants autorisés des deux parties, la date du joint de l'entrée en vigueur officielle.
négociation technique de l'accord 11.3.This.
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
