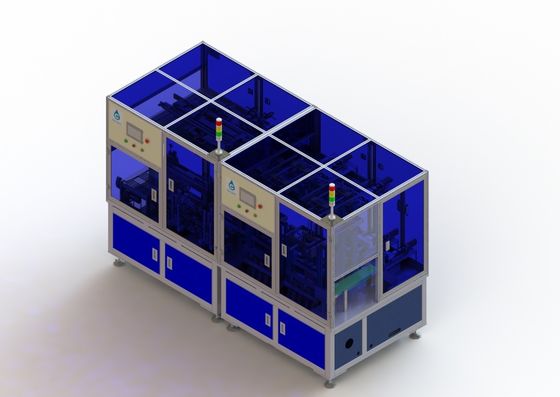

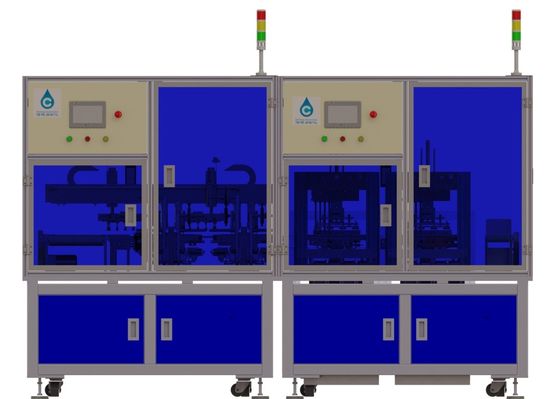

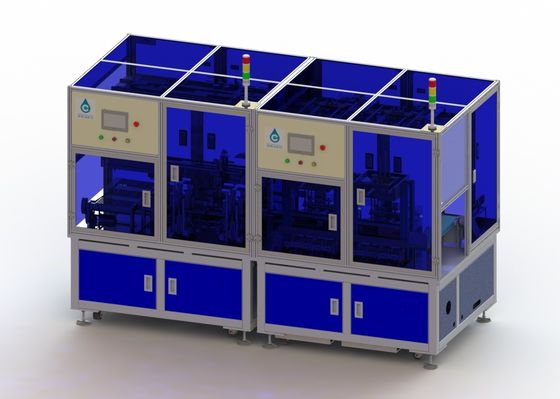

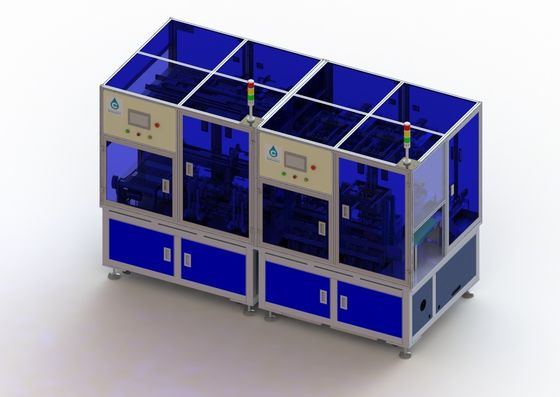

Queue de cellules de batterie de Li Ion Battery Manufacturing Equipment Square attachant du ruban adhésif dans la machine de coquille
1. Conditions de conception
1.1. Taille applicable de pot tournant : largeur : 30 | 70mm ; Taille : 36 | 80mm, épaisseur : 3,0 | 10mm.
1.2. La longueur du papier adhésif des côtés gauches et droits après que le noyau de petit pain soit collé est L4 : 0,2 | 1mm
1.3. Les deux côtés de la bobine sont symétriques, et la différence absolue est 0 | 3mm.
1.4. Le papier de diaphragme ne peut pas s'avérer au noyau de petit pain après que le noyau de petit pain soit collé (les courbures de papier de diaphragme à l'intérieur du noyau de petit pain sans exposer le diaphragme)
1.5. Le morceau et le diaphragme de poteau ne seront pas endommagés après que le noyau de petit pain soit collé.
1,6 en écrivant la coquille, il y aura une cannelure de guide entre le noyau de bobine et la bouche de coquille
1.7. Les oreilles positives et négatives du noyau de bobine ne se plient pas au cours du processus de coller la colle inférieure et d'écrire la coquille.
1.8. L'angle entre le noyau de bobine et le côté de la coquille après avoir écrit la coquille est le ≤ 50
1,9 la distance entre le noyau de enroulement et le mur intérieur du fond de coquille après avoir écrit la coquille exige L3 : 0.5±0.2mm ;
1.10. La distance entre le noyau de bobine et les deux bords de la coquille L1 et L2 exige : ≥0.1mm
1,11, la différence entre le noyau de bobine et le bord de la coquille
1,12 après le noyau de bobine écrit la coquille, il peut automatiquement examiner la distance entre l'exposition de l'oreille négative d'électrode et la bouche de coquille, et détermine l'OK ou le NG (il n'y a aucune condition dans ce dessin d'essai, en outre, dû à l'erreur de longueur des matériaux assurés de l'oreille polaire, est ceci déterminé par si ?)
1.13. ≥ 99,8% de taux de qualification de production
1.14. ≥ 95% de rendement de production et efficacité ≥40PPM de production
3, paramètres techniques principaux de l'équipement
3,1 longueurs adaptatives d'objectsBattery : 36 | 80mm, largeur de batterie : 30 | 70mm, épaisseur de batterie : 3,0 | 10mm. Devez ajuster l'emplacement du bloc de positionnement, la taille du réservoir d'alimentation en aluminium de coquille.
3,2 paramètres techniques de l'équipement
|
Article |
Caractéristiques | |
|
Paramètres techniques
|
efficacité (page par minute) | 40PPM |
| Temps auxiliaire (MINUTE) /shift | 30 | |
| Taux de passage de produit | 99,8% | |
| Taux de grain ou de mouvement | 95% | |
| Temps modèle de remplacement de produit | 30min | |
| Système d'air comprimé | 0.4-0.6MPa | |
| Toute la puissance (kilowatts) | 8 | |
| Puissance de fonctionnement normale (kilowatts) | 7,6 | |
5. La description des batteries principales de partsManipulator d'équipement du plateau de boursouflure sucé dans le montage de positionnement, un positionnement préliminaire, établissements d'entraînement de bande de volume pour la colle, bande au fond du mécanisme d'écrou de serrage de batterie sera au fond de la pression, bande de bâton, manipulateur collera des batteries de bande sucées dans dans la station de coquille, la coquille de batterie, la coquille par une manière de guide de guide d'entonnoir. Dans la poussée de coquille dans trois fois, les deux premiers pour la poussée de fixage, derniers pour la poussée directe.
