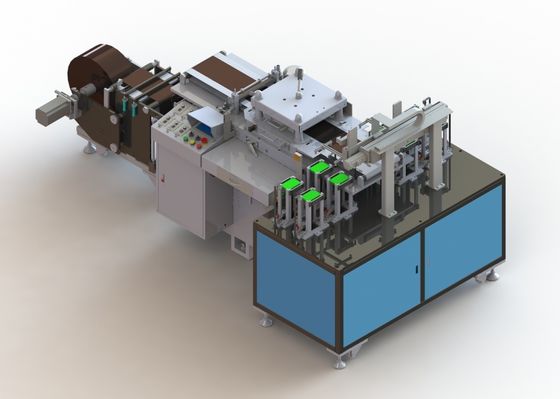

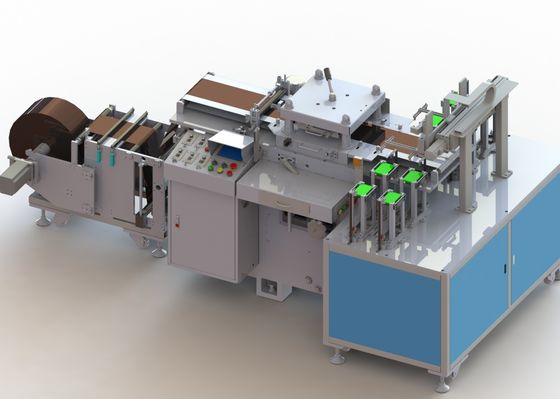

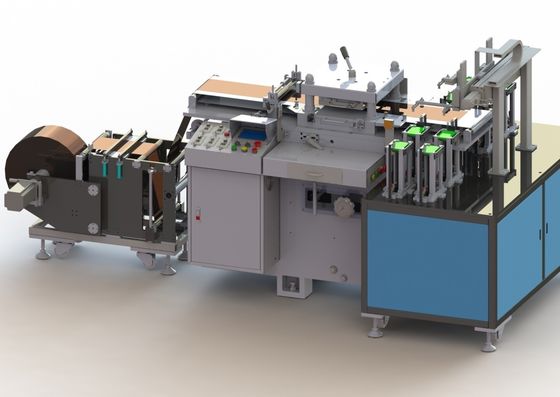

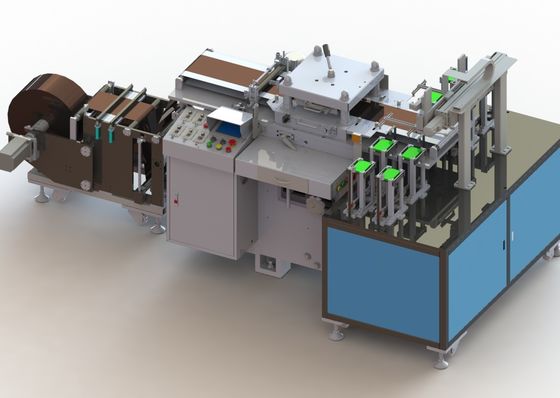

la chaîne de production de batterie au lithium 50Hz laser meurent machine de découpage automatique de Polonais

la chaîne de production de batterie au lithium 50Hz laser meurent machine de découpage automatique de Polonais

1, fonctions d'équipement

La machine de découpage appropriée à la formation de poinçon de morceau de poteau de batterie (des oreilles), est utilisée pour la machine de stratification avant, vitesse rapide, moins de bavures et la perte du phénomène de la poudre, alimentation de petit pain, boîte à alimentation rassemblant le plat, la découpeuse a le dispositif spécial de correction de bobine, dispositifs d'une cachette, dispositifs d'entraînement, dispositif de rectification de plat de voyage, dispositif de coupe, reçoivent le dispositif de morceau de poteau, dispositif de rebut.

2, conditions de processus de fabrication :

Fonctions d'équipement : approprié au crochet de formation de ceinture de la feuille de poteau de batterie, utilisé pour le processus avant de douille de stratifier la machine. Spécifications produit applicables :

2,1 besoins en matériaux entrants : matériel de bobine (largeur de morceau de poteau ≤325 millimètre, de diamètre extérieur maximum de matériel ≤600mm de bobine) ; Poids maximum 400Kg, revêtement d'intervalle ou revêtement continu.

spécifications 2,2 des tranches appropriées de poteau : l'échantillon de tranches de poteau est comme suit :

3. Conditions spécifiques

3.1. Fonctions de processus : après l'enroulement manuel, le déroulement automatique, la correction automatique de déviation, le contrôle de tension, le stockage de matériels et le dessin, outil découpant, dépoussiérage avec des matrices et dépoussiérage, collection de matériel de bord, feuille de poteau alimentant à la plate-forme de décharge, collection manuelle et transport.

3.2. Il convient au revêtement d'espace et au revêtement continu. Les plats positifs et négatifs d'électrode sont utilisés pour chacun des deux. Poids maximum 400kg ;

3.3. Bobine : 3 pouces ou 76mm ; Plat en caoutchouc de laser mourir ; Fonction de compte automatique (affichage d'écran d'opération).

3.4. Il y a arrangement de tampon en coupant la matrice avec de la pression réglable ;

3.5. L'électrode positive et négative du coupeur meurent devrait être assortie avec 2 morceaux (séparément cités). La taille spécifique de conception peut être déterminée quand la matrice est faite ;

3.6. Positionnement de l'exactitude (compensation automatique de dégagement) : ±0.15mm ; La précision de découpage de la feuille de poteau est ±0.2mm (l'erreur de taille de l'oreille de poteau est ±0.3mm).

3.7. Conditions d'aluminium : bavures transversales < 15=""> 10 000 fois) ;

3.8. La méthode de dépoussiérage adopte le retrait électrostatique de non contact pour éviter des dommages secondaires provoqués par des méthodes de dépoussiérage de contact telles que la brosse ou l'adhérence secondaire de la poussière au poteau ; Le vide sous la pression négative, l'équipement a son propre aspirateur industriel, et la propreté d'air après la filtration est 100 000 ; Après dépoussiérage, il n'y avait aucun corps étranger de > 50 m sur la surface de l'électrode.

3.9. Protection de sécurité : l'équipement sera équipé de dispositifs protecteurs/antipoussière, et le dispositif de couverture sera fermé lors du fonctionnement pour empêcher articles divers d'écrire chaque station de l'équipement et la sécurité de l'opération ; La machine de découpage a un système de contrôle avec la fonction d'arrêt d'urgence/pause, découpant l'endroit avec des matrices pour avoir une marque d'avertissement claire, pour éviter le personnel en cours d'essuyer ou porter la bande des doigts ou l'émergence des accidents de sécurité

3.10. Boîtier de commande : adoptez mitsubishi ou PLC d'omron, interface homme-machine de commande numérique par ordinateur d'écran tactile de weilun, peut réaliser la pleine opération de commande numérique par ordinateur des fonctions principales de l'équipement, chaque paramètre est automatiquement ajusté, et peut traiter le stockage, gestion de botte, invite de dysfonctionnement, lampe d'alarme de défaut.

3.11. Efficacité : machine de découpage de couteau positif et négatif : poinçon de 30 fois/minute ; Si l'équipement ci-dessus peut améliorer ou assurer la qualité des lieux stables et fiables, la flexibilité de conception/remplacement compatibles de montage est commode et rapide, et le coût est bas, peut accepter de réduire l'efficacité de production, utilisent la machine à vitesse réduite.

taux 3.12.Equipment courant : ≥97%

3.13. Taux d'optimisation de produit : ≥99.5%

3,14 CPK : ≥1.33

3.15. Bruit d'équipement : bruit ≤75dB d'équipement.

4, paramètres techniques d'équipement

5, conditions ambiantes de site

Température ambiante : 0 | 40℃ ;

Hygrométrie : 20 | 90%RH ;

Alimentation d'énergie : 220V monophasé, 50Hz ; Gamme de fluctuation de tension : ±10% ;

Aucun gaz corrosif, liquide ou gaz explosif sur le site.

Air comprimé : 5 | 6.5bar, gamme de fluctuation de pression : ±10% ;
