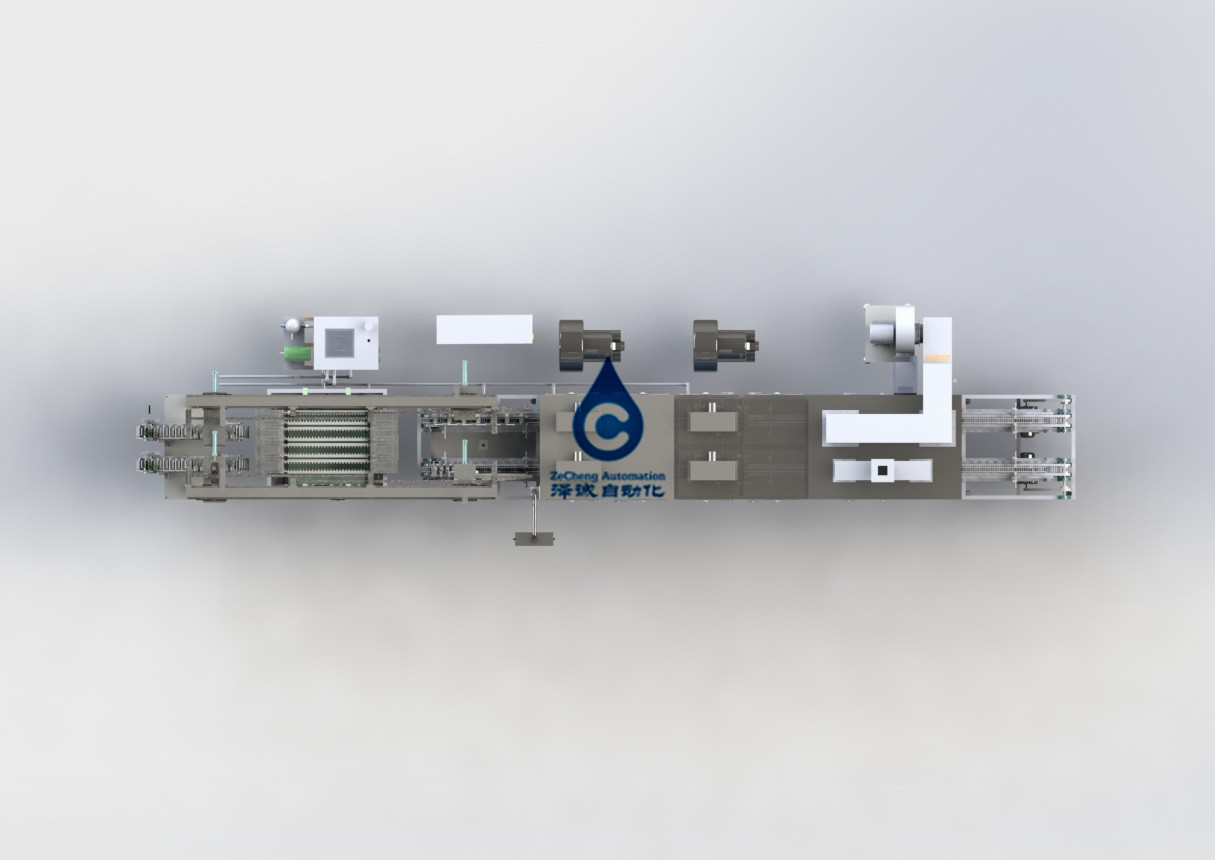

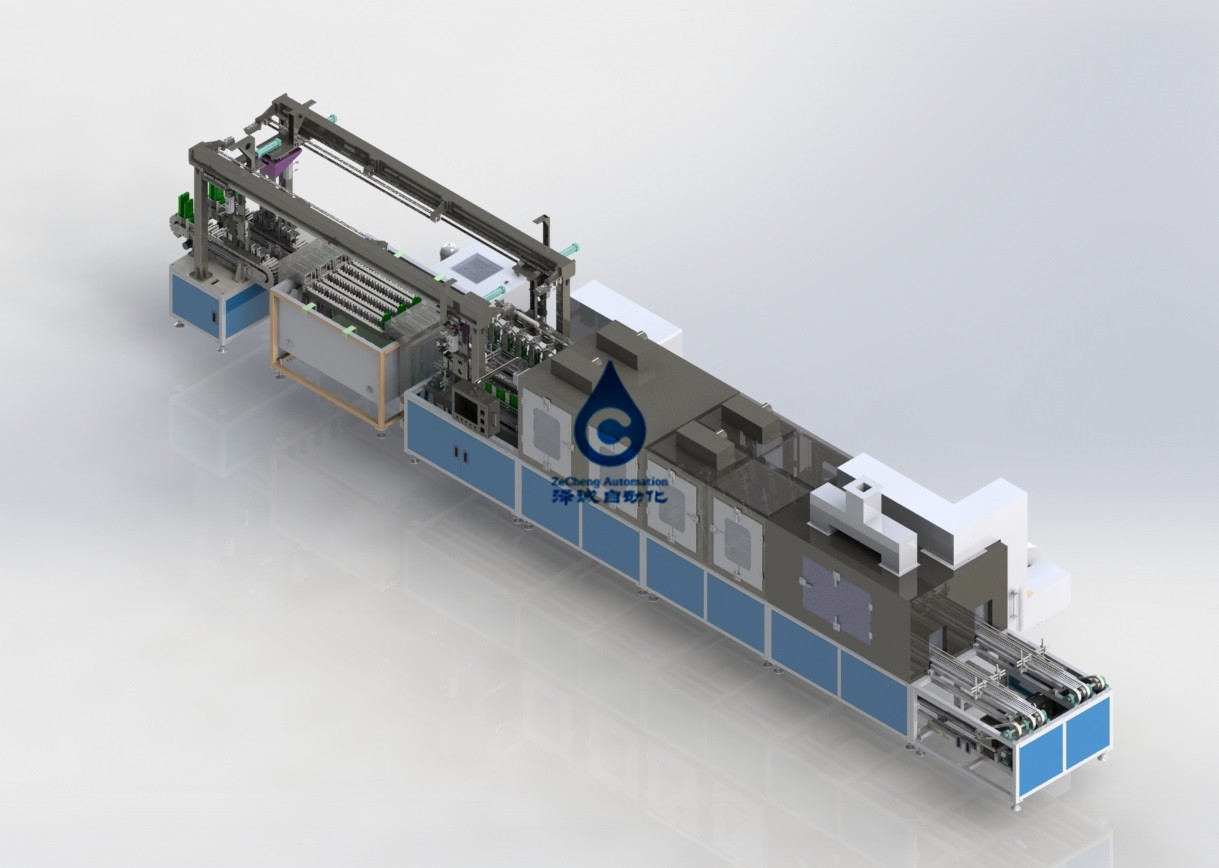

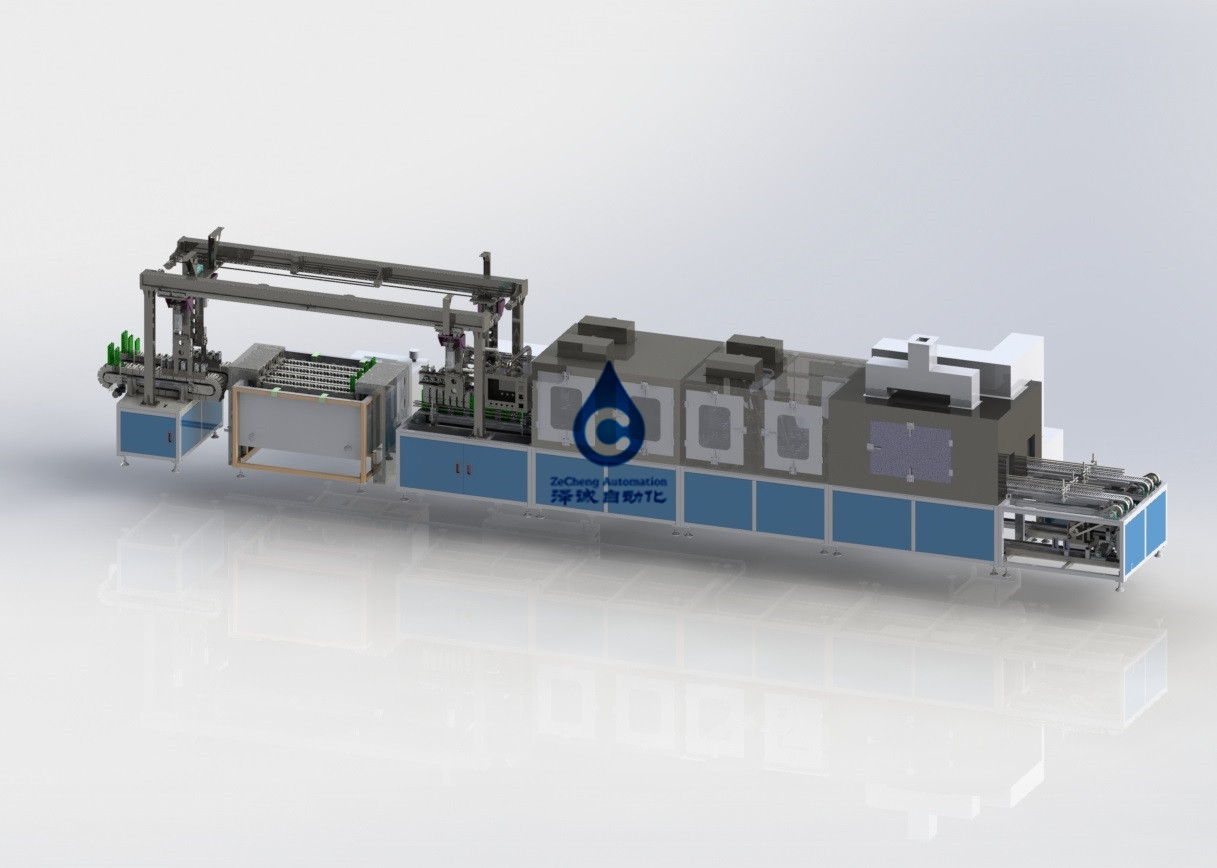

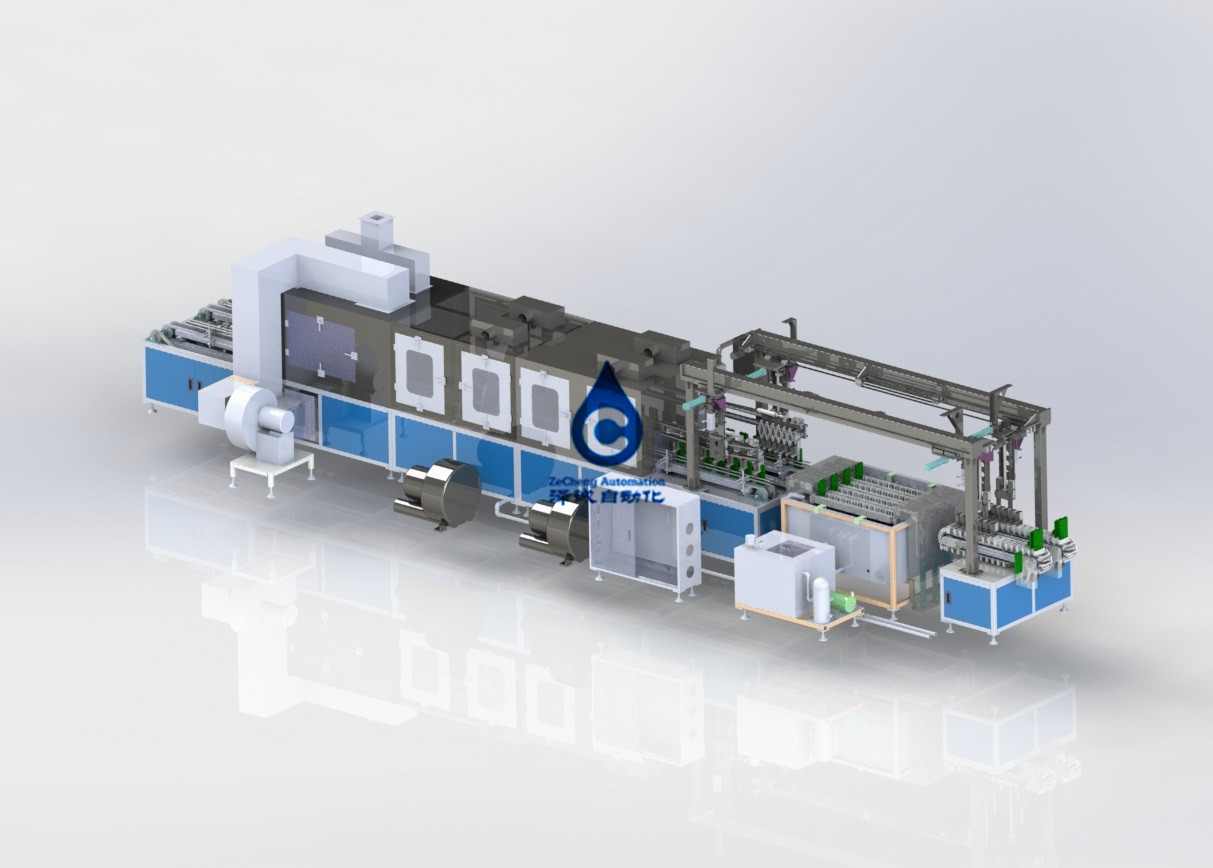

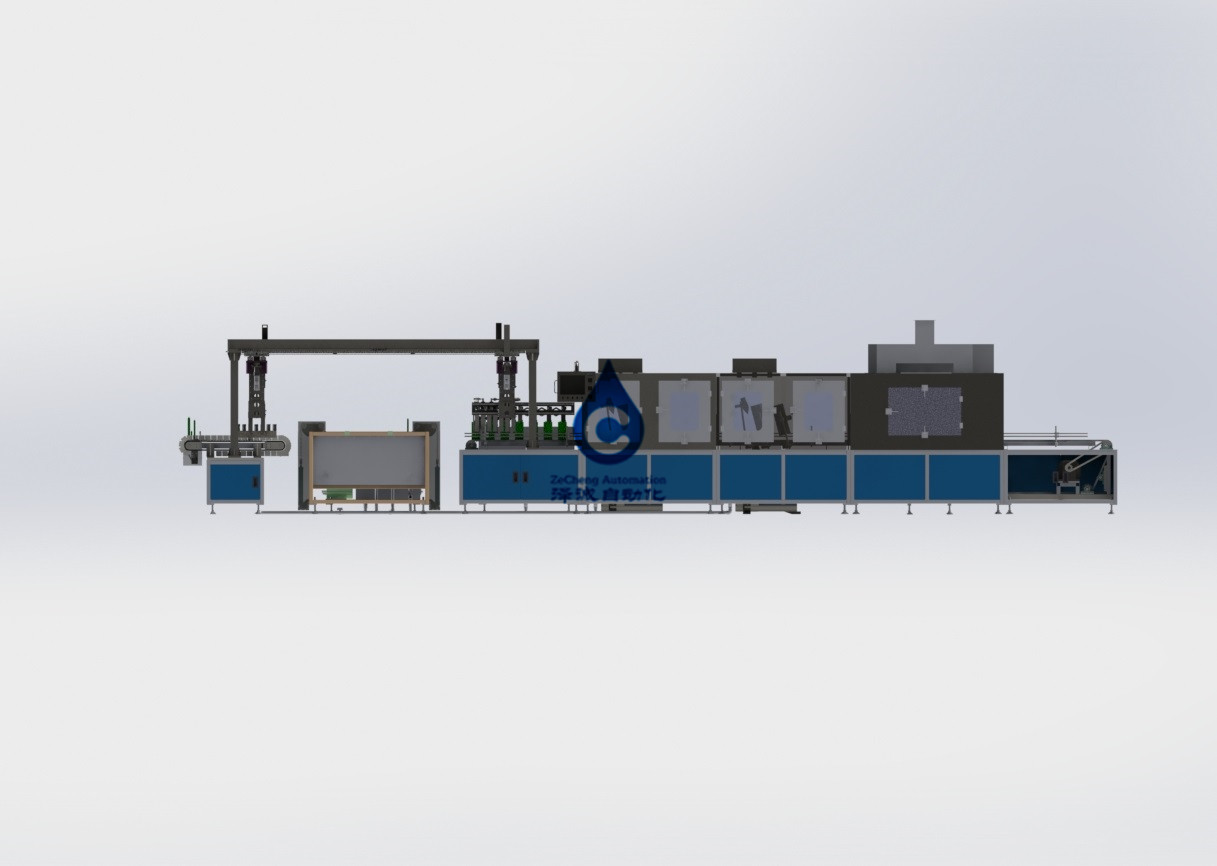

Chaîne de production de batterie au lithium équipement à haute pression de nettoyage de jet
1. Système de nettoyage et de séchage de batterie :
Les fonctions principales de ce système sont comme suit : la batterie scellée est capturée au réservoir de nettoyage ultrasonique pour le nettoyage ultrasonique, et le noyau nettoyé de batterie est placé sur la bande de conveyeur de la douche d'air séchant donnant le système. La bande de conveyeur conduit la batterie pour sécher l'eau sur la surface de batterie par la douche et le séchage d'air successivement.
Le système de nettoyage et de séchage de batterie inclut principalement : 1 ensemble de machine de nettoyage alimentant et déchargeant le système, 1 ensemble de système de nettoyage de batterie, 1 ensemble de douche d'air séchant donnant le système.
2. Chargeant et déchargeant le système de la machine de nettoyage :
Le système inclut : ceinture de alimentation 1, manipulateur de alimentation de traction 1 ensemble, manipulateur de alimentation 1 ensemble, parenthèse de manipulateur 1 ensemble, dispositif de couverture 1 ensemble.
3. Ceinture de alimentation et de dessin : y compris 1 ensemble de bande de conveyeur, 4 ensembles de transporter la rambarde, 2 ensembles de cylindre matériel, 4 ensembles de cylindre de positionnement matériel, 1 cadre, 1 moteur de transport et 1 chambre de transition ;
4. Impératifs techniques :
la vitesse 0-1000mm/min de 4,1 transmissions peut être ajustée
la rambarde de l'acier inoxydable 4,2 adopte le tube d'acier inoxydable de miroir de SUS304, et le matériel de la rambarde plaçant le siège est l'acier inoxydable SUS304
on ne permet pas 4,3 éraflure et endommager à la batterie dans le cylindre du matériel bloquant et séparant ;
4,4 quand la bande de conveyeur traverse la salle de séchage, une chambre de transition sera placée sur la bande de conveyeur pour placer la fuite de séchage de gaz dans la salle de séchage ;
la condition de matériel du support 4,5 est l'acier inoxydable SUS304 ;
4,6 le besoin en matériaux de la pince du manipulateur est PE ;
4,7 l'exactitude répétitive de mouvement de la direction d'axe des abscisses du manipulateur est ±0.1mm
4,8 la précision répétitive de mouvement du manipulateur dans la direction d'axe des y est ±0.1mm
exactitude répétitive du mouvement 4,9 de manipulateur dans la direction ±0.1mm d'axe de Z
Probabilité de la baisse =0% de pince et de cellules de batterie
liste 5.Configuration
| Le numéro de série | Le nom du | Le nombre de | marque |
| Chargeant et déchargeant le manipulateur | Moteur servo | 5 | panasonic |
| Ceinture synchrone | 5 | MISUMI | |
| Guide linéaire | 12 | HIWIN | |
| vis | 2 | HIWIN | |
| Le cylindre de fixage | 8 | SMC | |
| doigts | 8 | Traitement non standard | |
| Commutateur photoélectrique de limite | 18 | panasonic | |
| accouplement | 4 | COUP - LIEN | |
| Embase mobile | 2 | Traitement non standard | |
| Zone de alimentation | Plat de chaîne de convoyeur d'acier inoxydable | 1 | Traitement non standard |
| Pignon de convoyeur | 2 | Traitement non standard | |
| Moteur de convoyeur | 1 | dick | |
| Rail de garde d'acier inoxydable | 4 | Traitement non standard | |
| Joint de rambarde | 20 | Traitement non standard | |
| Bâti de rambarde | 10 | Traitement non standard | |
| Incidence linéaire de guide | 4 | MISUMI | |
| Le cylindre de fixage | 1 | SMC | |
| Retenez le cylindre | 1 | SMC | |
| Déflecteur | 1 | Traitement non standard | |
| Le bloc de fixage | 2 | Traitement non standard | |
| D'un bout de l'affaire à l'autre | 4 | Traitement non standard | |
| Cylindre de matériaux de séparation | 4 | SMC | |
| Incidence linéaire de guide | 8 | MISUMI | |
| stents | stents | 1 | Traitement non standard |
| Réservoir de transition | Réservoir de transition | 1 | Traitement non standard |
| armature | armature | 1 | Traitement non standard |
6. Engagement de coopération
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
