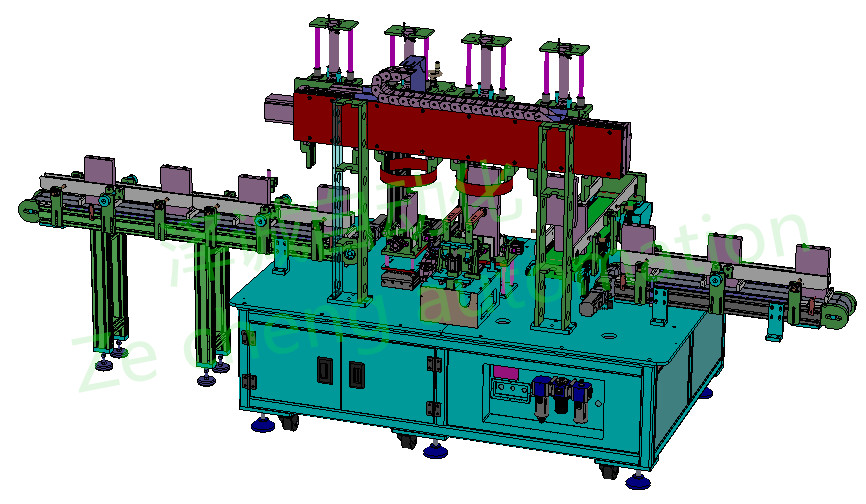

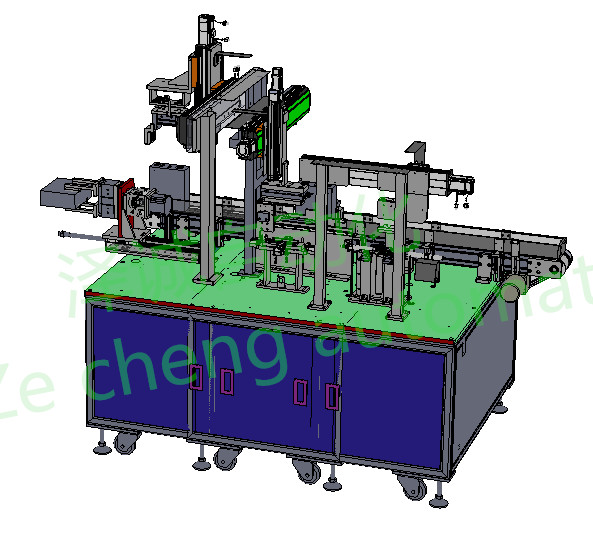

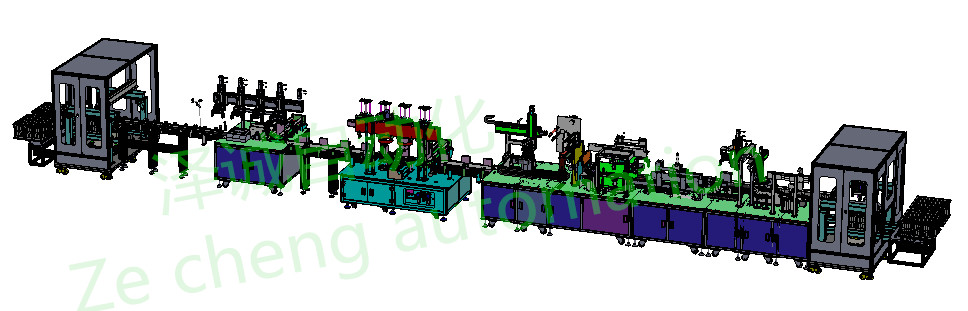

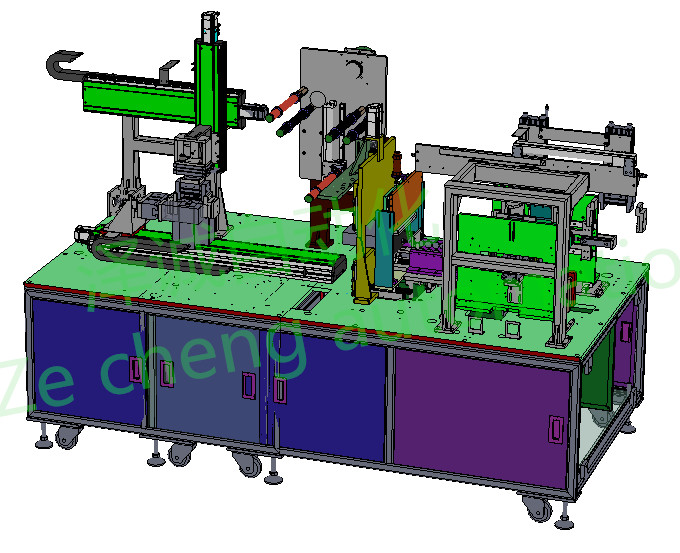

Nettoyage d'Ion Battery Production Line Plasma de lithium et équipement de coller
1. Fonctions de dispositif
Principalement pour la coquille en aluminium enduite de coquille carrée de batterie, y compris la batterie automatiquement de l'alimentation de matière première, de la taille, du poids, de l'épaisseur, du nettoyage de plasma, de la membrane de coquille, de l'essai d'isolation, des tranches d'isolation de bâton, masquer le code de balayage, coupant dans le plat, etc., cette ligne de revêtement pour la ligne de revêtement automatique, là sont les canaux sans réserve de sortie de batterie, enregistrement relatif d'essais.
2. Conditions de processus
Paramètres techniques de base de l'équipement :
| projet | Caractéristiques de machine | note |
| L'efficacité de | P 6 PAGES PAR MINUTE | |
| Le rendement | 99% | Le taux de dommages de la batterie est moins de 0,1%. Le taux de défaut du ruban adhésif est plus de 97% après la réparation. |
| Taux de grain ou de mouvement | 95% ou plus haut |
3. Spécifications et taille de film et de garniture d'isolation
| Le nom du matériel | Papier enduit | Garniture d'isolation |
| Manière entrante | volume | tranche |
| Le matériel | ANIMAL FAMILIER | ANIMAL FAMILIER |
| couleur | bleu | noir |
| Du type de papier | Il y a aucun | Il y a |
| Les dimensions | (1) 200000 millimètres * 215 millimètres * 0,11 millimètres, (2) 200000 millimètres * 185 millimètres * 0,11 millimètres | 190.3mm*51mm*2.65mm (la longueur comprenant 20mm a séparé l'oreille de papier) |
| Résistant à hautes températures | ℃ 100 | ℃ 110 |
| Diamètre d'enroulement de noyau | Les 76,2 millimètres | - |
| Diamètre de bobine | 350 millimètres (de maximum) | - |
| Longueur de bobine | 185 millimètres/215 millimètres | - |
| Poids/quantité | 10 kg/roll ou moins | 3000 morceaux/carton, carton prévu du poids 10KG/ |
| Alignement de section de matériel entrant | 0,5 millimètres ou moins | - |
| Résistance à la traction | P 80 n/25 millimètres | - |
| aspect | Aucune bulle, dégommination | Aucune adhérence entre les matériaux entrants lamellaires |
4. Batterie pesant des conditions
Avant chacun qui pèse, l'échelle électronique devrait automatiquement retourner à zéro, et les données de détection devraient être automatiquement liées avec le code barres de batterie. Après des données d'échelle électronique est stable, rassemblent des données. La vibration de l'échelle électronique devrait être évitée pendant le processus. En même temps, l'ancien pesant des données dans le système s'appelle pour juger la différence entre les anciennes et anciennes données de pesage. Si les données ne peuvent pas être dues lu à l'échec de l'échelle électronique, elles devraient cesser de fonctionner et l'équipement devrait donner une alarme.
5. Conditions de détection d'épaisseur
1) la plate-forme d'essai de batterie et la plaque de pression répondront aux exigences de dureté exigées par la pression d'essai, et la surface sera exempte de la déformation, des dommages, de l'éraflure, de la rouille et d'autres phénomènes. Quand l'épaisseur de la batterie est mesurée, la batterie est d'abord pressée et ensuite examinée avec un capteur à haute précision de déplacement.
2) relativement aux deux surfaces de mesure pour l'essai d'épaisseur, des trous de vis ou les trous cylindrique devraient être installés avec des poignées d'installation, des anneaux de levage et d'autres équipements de levage pour faciliter usiner la mesure.
3) la pression a le dispositif de surveillance d'alarme, qui peut réaliser le contrôle en circuit fermé. (la direction d'épaisseur EMPLOIE la commande électrique de cylindre pour commander la pression, et a la force de retour de capteur de pression).
6. Conditions de nettoyage de plasma :
1) des paramètres de nettoyage de plasma peuvent être ajustés ; Deux grands côtés et deux côtés de la batterie de nettoyage (station réservée pour nettoyer le fond), l'équipement est réservé pour que l'orifice d'échappement, la taille d'orifice d'échappement après l'acheteur et le fabricant de purification détermine les conditions supplémentaires.
2) la température de surface de la cellule pendant le nettoyage ne dépassera pas 60℃.
7. Conditions d'enveloppe
1) enveloppez les débuts du côté, et le film bleu de quatre côtés (deux grands côtés et deux côtés) est plié avec les rebords supérieurs et inférieurs. La conception de mécanisme devrait répondre aux exigences technologiques de commencer enveloppent du fond et de cinq côtés (fond y compris).
2) il ne devrait y avoir aucun déplacement évident, déformation, bulle, pliage, fuite de batterie et d'autres phénomènes indésirables sur chaque surface de stratification après l'enveloppement. Les détails sont comme suit : (1) les bulles produites dans enveloppent le processus : le diamètre du enveloppent la surface (4 côtés) est moins de 3mm acceptables, 3 à 8mm permis, diamètre plus grand que 8mm n'est pas permis, le diamètre inférieur est moins de 3mm acceptables, 3 à 8mm ont permis 1 ; Ne permettez pas la coquille blanche exposée par dommages bleus de film ; La pâte bleue de film n'est pas étroite pour mener à un espace, l'extrémité du film bleu et le film bleu entre la longueur de l'antiadhésif est moins de 10mm ; Bord inférieur déformé : non laissé ; L'inégalité a causé par des plis sur la surface bleue de film : chaque bande est moins de 2mm dans la largeur, moins de 10mm dans la longueur, et pas plus de 3 bandes en nombre ; Le film bleu de bord de colonne de poteau s'est déformé : on ne permet pas à le film bleu de laisser le bord trop longtemps provoqué par la saillie bleue de film de bord de colonne de poteau davantage que le patron de colonne de poteau ; Après la trace bleue de bande de surface de film d'enveloppe : non laissé.
3) la dimension se pliante de la surface supérieure du enveloppent est jusqu'à 3mm, le bord se pliant ne peut pas escalader le mur latéral de la colonne de poteau, et le code bidimensionnel n'est pas couvert. Chevauchement latéral 4-5mm, taille inférieure de pli (côté) 10-15mm de pli.
4) il y a un dispositif de détection automatique pour la pénurie de papier. La perte heure du repas devrait répondre à l'exigence de 6ppm de ligne simple efficacité de production.
5) la pression et la position adhésives peuvent être ajustées pour répondre aux exigences de changement de 54173200 et de 54173170.
8. Conditions d'essai d'isolation
1) les performances d'isolation de la batterie enveloppée sont examinées dans l'état du tassement de quatre côtés (surface large et surface étroite).
2) choisissez l'équipement résistant de l'isolation « chroma19032 » et de la tension. Il peut réaliser la combinaison et l'essai continu de la résistance de tension et d'isolation en même temps. La pression d'essai, la tension d'essai, le courant de référence et le temps d'essai peuvent être ajustés.
3) compatible avec le commutateur 54173200 et 54173170.
9. Conditions pour attacher des garnitures d'isolation
1) épluchez le papier antiadhésif et collez-le sur le dessus de la batterie.
2) la feuille d'isolation est fermement collée sans se déformer, gonflement ou dommages ; L'alimentation directe peut être réalisée ; Exactitude ±0.5mm d'adhérence.
3) la fréquence de alimentation devrait pouvoir répondre aux exigences de réapprovisionner en combustible le temps de la fréquence ≥1h/et a la fonction de manquer l'alarme matérielle.
2,12 le dispositif a la fonction de compte, qui peut enregistrer tout le nombre de production dans chaque décalage et tout le nombre cumulatif de production. L'opérateur ne peut pas changer les données ci-dessus, ainsi la protection par mot de passe peut être réalisée.
2,13 pendant le fonctionnement entier de la batterie, aucun dommages à la batterie ou à la surface de batterie provoquée par la rupture ou l'éraflure de batterie se produiront.
2,14 le remplacement du gabarit correspondant peuvent réaliser l'adhésif de tous les types de batteries dans la classe de grandeur exigée, et le cycle de rechange est moins de 1 jour.
Engagement de coopération
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(pendant 1) deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
