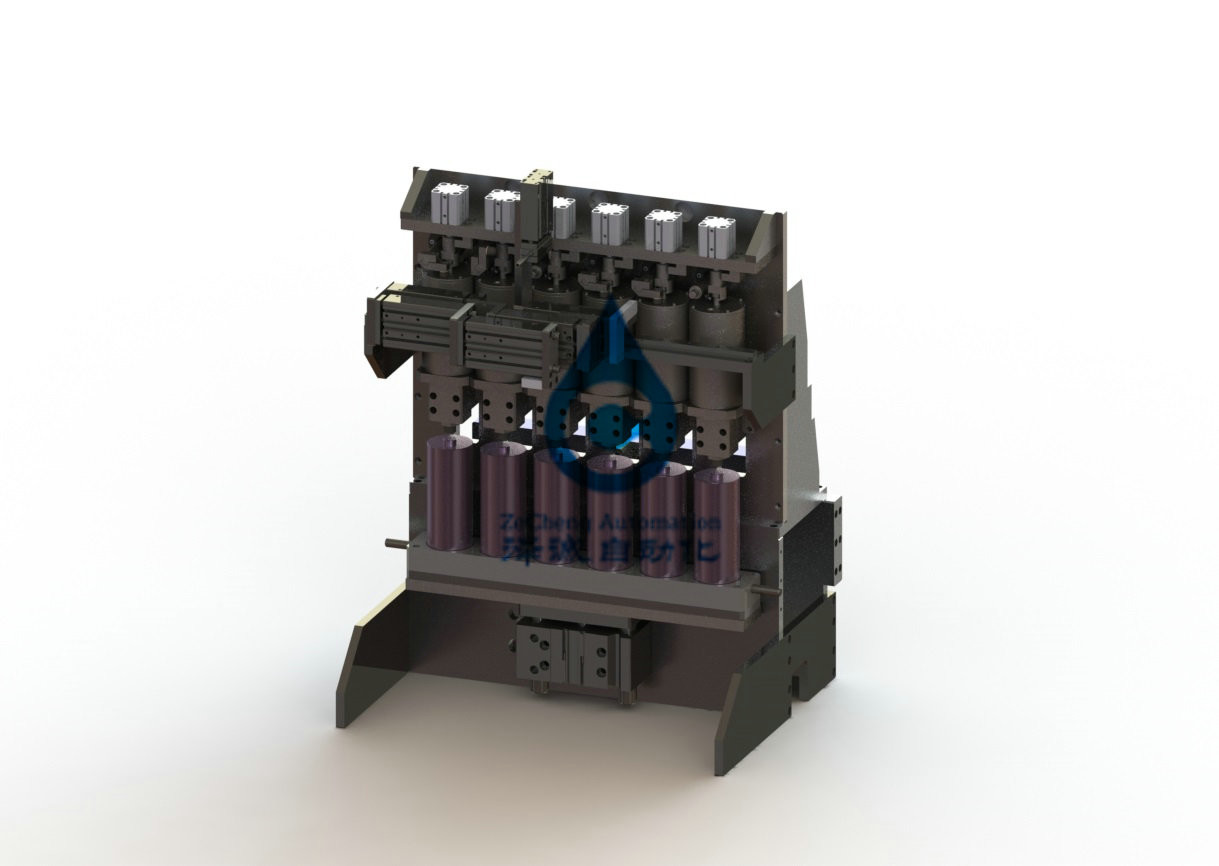

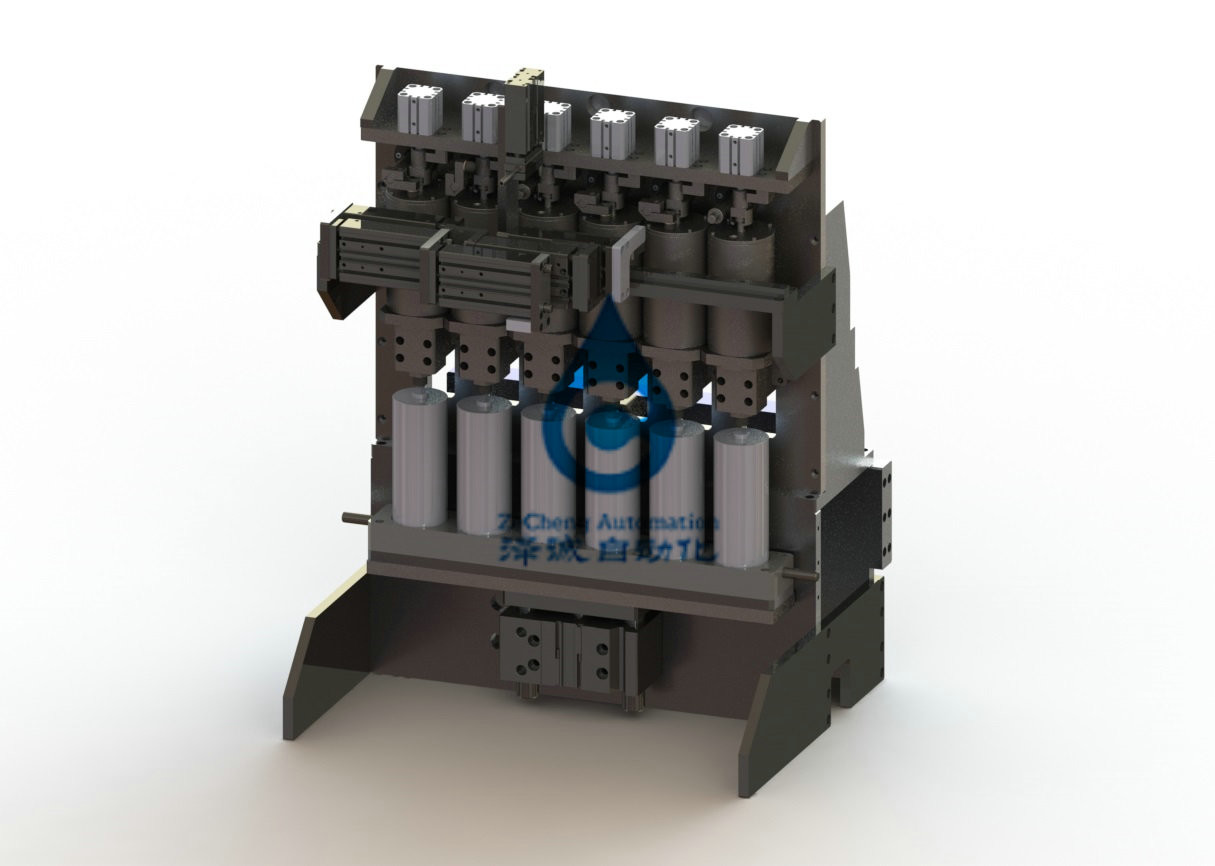

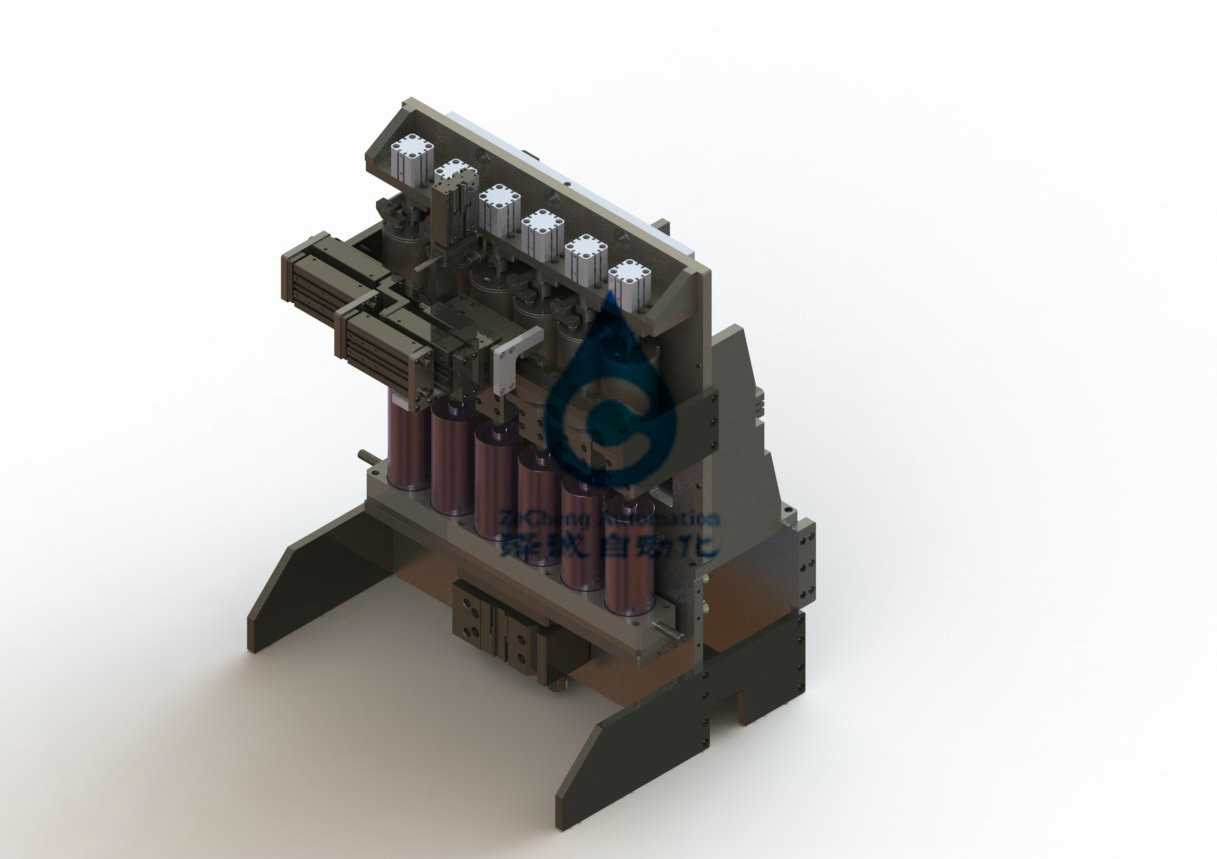

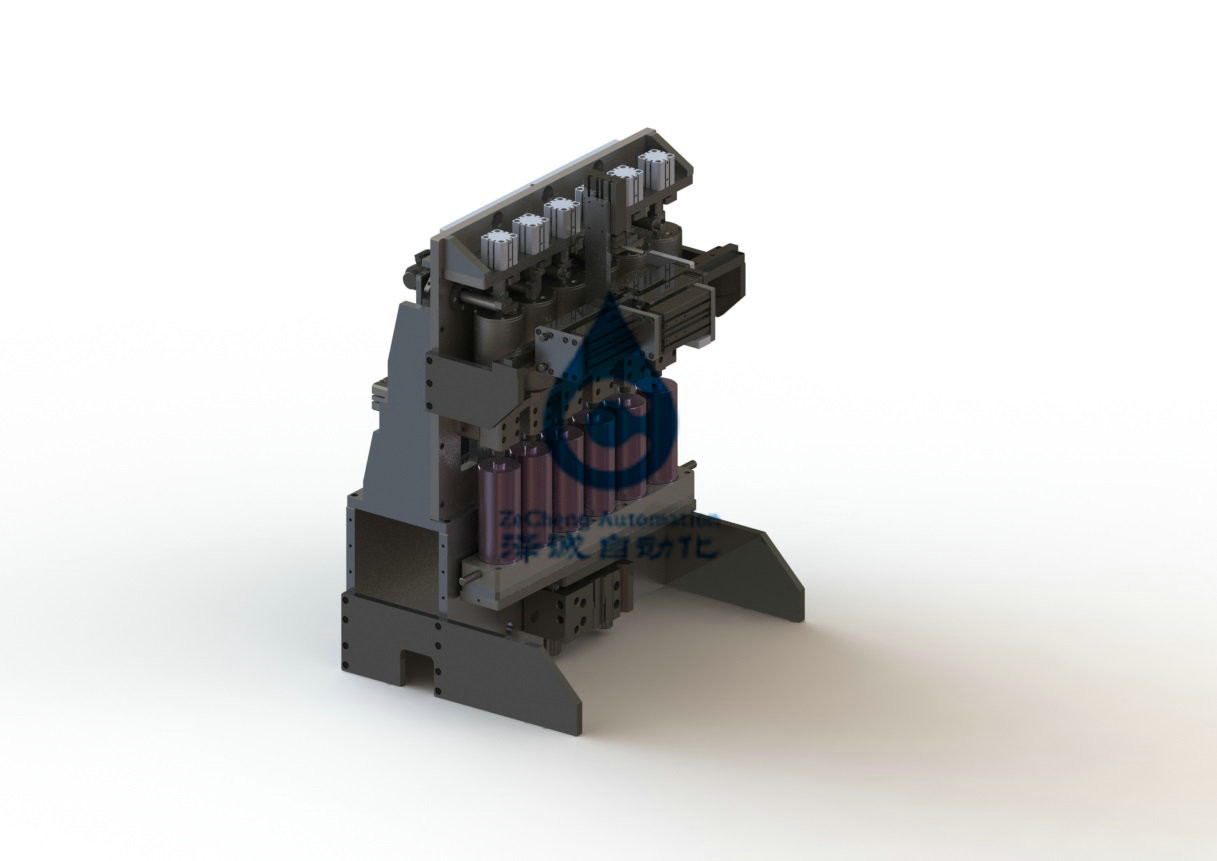

Chaîne de production de batterie au lithium machine de remplissage liquide de condensateur superbe

Chaîne de production de batterie au lithium machine de remplissage liquide de condensateur superbe

1. L'équipement est utilisé pour l'injection d'électrolyte de l'ultracapacitor de demandeur et de l'enregistrement de données automatique.
diamètre 2.1.1 : 60mm ; L = 40 millimètres à 170 millimètres

trou d'injection de 2.1.2 liquides : 3.3mm ;

électrolyte 2.1.3 : acétonitrile dissolvant plus le sel électrolytique.

2,2. Taille en caoutchouc de prise : 3.3mm, matériel EPDM.

2,3. Poids du produit avant injection liquide : Max350g ;

3. conditions et paramètres de processus

3,1. La méthode d'injection de vide est adoptée, et le processus est comme suit : l'extraction de vide du degré de vide de → de condensateur atteint la position de → d'injection de l'électrolyte 50Pa→

3,2. Le volume liquide 0-200g d'injection peut être ajusté.

3,3. Exactitude liquide ±1g d'injection

3,4. Efficacité d'injection liquide : Norme d'acceptation de 13h5 de ≥ : 3000)

3,5. Volume liquide d'injection CPK > 1,0

4. Besoins en équipement

4,1. Il a les fonctions du vide pompant, l'injection quantitative d'électrolyte et fait pression sur l'injection rapide, parmi laquelle la fonction rapide d'injection de pression peut être choisie et la pression peut être placée

4,2. Le diamètre minimum de tuyau de vide ne sera pas moins de 12mm, et le tuyau principal ne sera pas moins de 25mm

4,3. Le de tube électronique est seulement en contact avec le produit, pas la cloison d'électrolyte.

4,4. Puisque l'électrolyte est facile de cristalliser, après chaque injection, le système d'injection entier sera nettoyé avec le gaz à haute pression automatiquement.

4,5. La représentation globale de cachetage de l'équipement est bonne, et le taux de fuite est exigé pour être ≤1×10-6 mbar*l/s. L'effet de cachetage est évalué par l'effet liquide réel d'injection.

4,6. L'équipement sera actionné dans la boîte à gants. La taille de la boîte à gants sera sujette à l'espace réel.

4,7. Conditions d'opération : alimentation manuelle d'équipement, alignement de trou liquide d'injection, vides automatiques, injection liquide, alimentation manuelle après injection liquide.

alimentation de l'équipement 4.7.1 et alignement manuels de trou liquide d'injection : le procédé d'opération adopte l'outillage plaçant, et l'aspect de condensateur et le trou d'injection de liquide ne peuvent pas être endommagés

injection automatique du vide 4.7.2 :

la pompe de dosage précise de 4.7.2.1 est utilisée pour l'injection liquide de condensateur, la quantité liquide d'injection est réglable de 0 à 200g, et la précision liquide d'injection est garantie pour être ±0.5g ;

4.7.2.2 que le système d'injection liquide est équipé de réservoir liquide de tampon de stockage (en dehors de la boîte à gants), le niveau liquide de l'électrolyte est évident, et la pression est maintenue constante. La capacité de réservoir liquide de tampon de stockage ne sera aucun moins de 2 litres.

4.7.2.3 le degré de vide à atteindre avant que l'injection liquide puisse être choisie, -100-10kpa est facultatif.

4.7.2.4 aucun électrolyte sera pulvérisé ou coulé pendant l'injection liquide.

temps 4.7.3 debout réglable : afin de réduire le temps d'injection, le dispositif maintient la fonction de l'injection rapide pressurisée.

manuel 4.7.4 masquant après injection liquide : simple et commode pour charger et décharger

4.7.5 le dispositif a les fonctions du code de pesage et de lecture automatique de qr, qui peuvent assortir le volume liquide d'injection, pour doubler le pesage, et peut être produits POUR EXCELER et être stockés. Si le deuxième pesage n'arrive pas à atteindre les conditions, le dispositif retentira automatiquement et alarme légère et empêchera automatiquement des erreurs. Après le nettoyage manuel, la prochaine batterie sera pesée et identifiée par le rouge dans la sortie d'EXCEL.

4,8 autres exigences de marche

4.8.1 toutes les parts standard pneumatiques de l'équipement utiliseront le baromètre et la mesure de vide du MPA et du KPa dans le système métrique.

la conception raisonnable de structure du dispositif 4.8.2, opération de station ne s'affectera pas.

on ne permet pas à 4.8.3 pendant le procédé liquide d'injection de l'équipement, l'électrolyte d'éclabousser. Les matières employées dans l'équipement doivent être anticorrosion à l'électrolyte (note : acétonitrile dissolvant). En particulier, le secteur liquide d'injection devrait employer les matériaux anticorrosion transparents.

4.8.4 l'aspect de l'équipement est propre, beau et facile à utiliser.

4.8.5 l'équipement est stable, fiable et facile à maintenir et réparer.

4.8.6 pendant le fonctionnement de l'équipement, des défauts tels que des éraflures de surface de condensateur ne seront pas causés.

4.8.7 la partie de tube électronique est équipés du dispositif de filtre d'électrolyte, qui est utilisé pour filtrer l'électrolyte et pour protéger la pompe à vide.

le connecteur de tuyau de vide 4.8.8 sera assorti avec la pompe à vide

4.8.9 réduisent les composants électroniques aussi loin que possible dans la boîte à gants, et les parties avec le contrôle électrique doivent avoir la fonction antiexplosion et anti-corrosive de protection

le remplacement 4.8.10 de l'équipement pièce pour l'opération facile dans la boîte à gants

4.8.11 le dispositif a un voyant de signalisation de trois-couleur dans le coin gauche supérieur, qui peut montrer le statut de dispositif

l'équipement 4.8.12 sera relié à la boîte à gants (les conditions spécifiques de la canalisation, du circuit, de l'interface, etc.)

4.8.13 conditions de configuration d'équipement : l'écran tactile de l'équipement sera marque de tongtai de kunlun, et le PLC sera OMRON, mitsubishi ou marque de panasonic. Composants pneumatiques utilisant SMC.
5. conditions de travail d'équipement

alimentation de l'énergie 5,1 : système à cinq fils triphasé : AC220V monophasé, gamme de fluctuation de tension : ± 10% ;

5,2. Air comprimé : 0.4-0.6mpa ;

5,3 températures ambiantes : 20-35℃ ;

5,4. Hygrométrie : 30-55% HEURE ;

5,5 là n'est aucun gaz corrosif, liquide ou gaz explosif sur le site.
6. introduction d'organisation

5. Engagement de coopération
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
