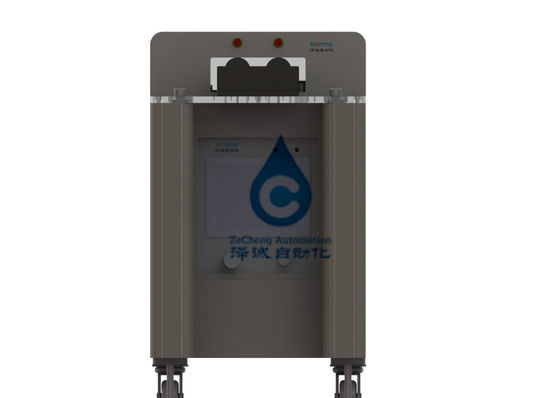

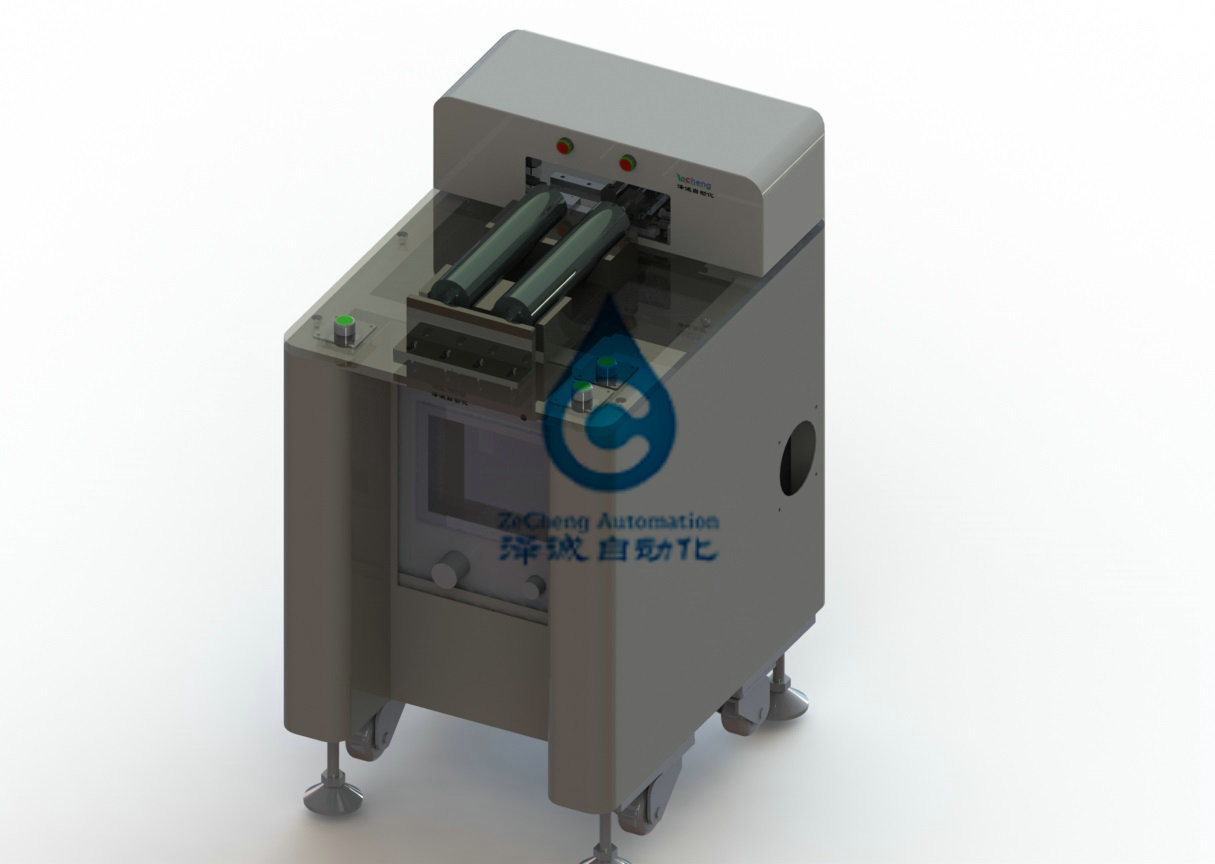

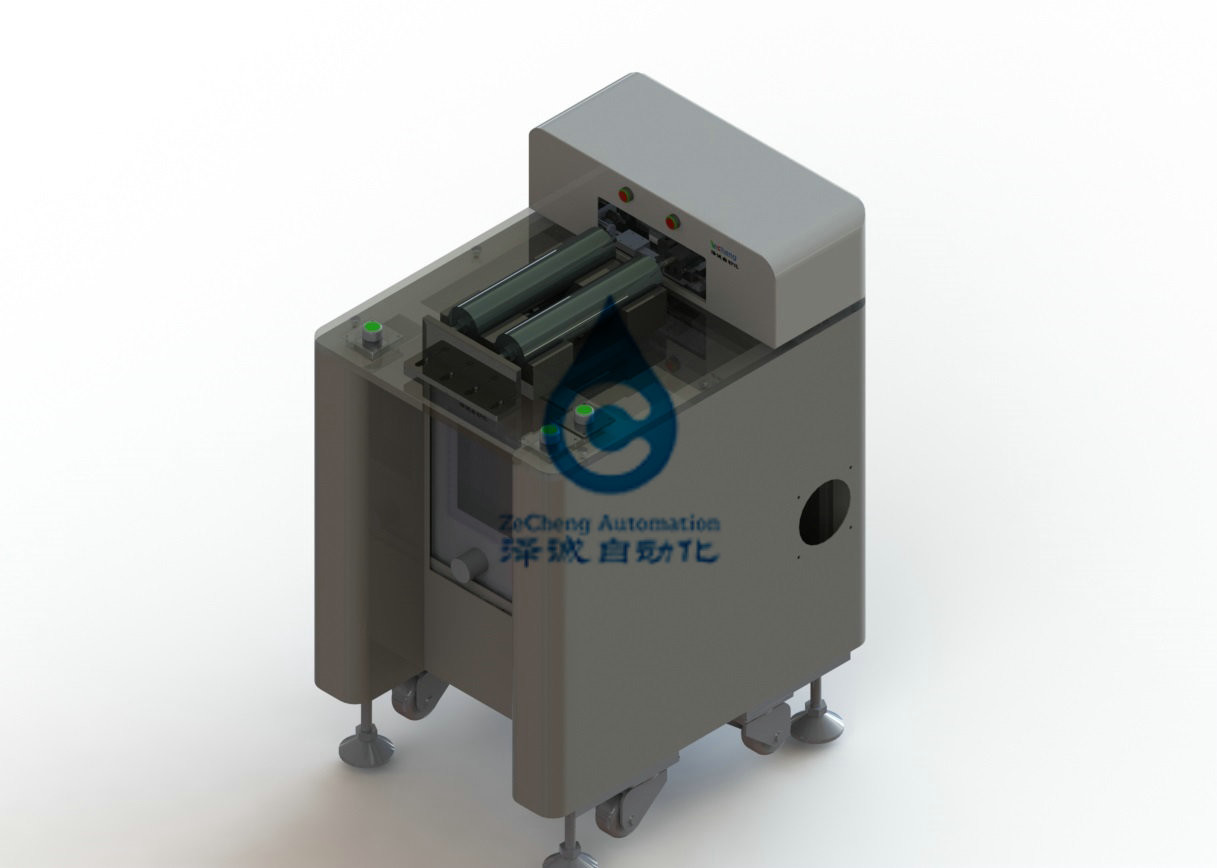

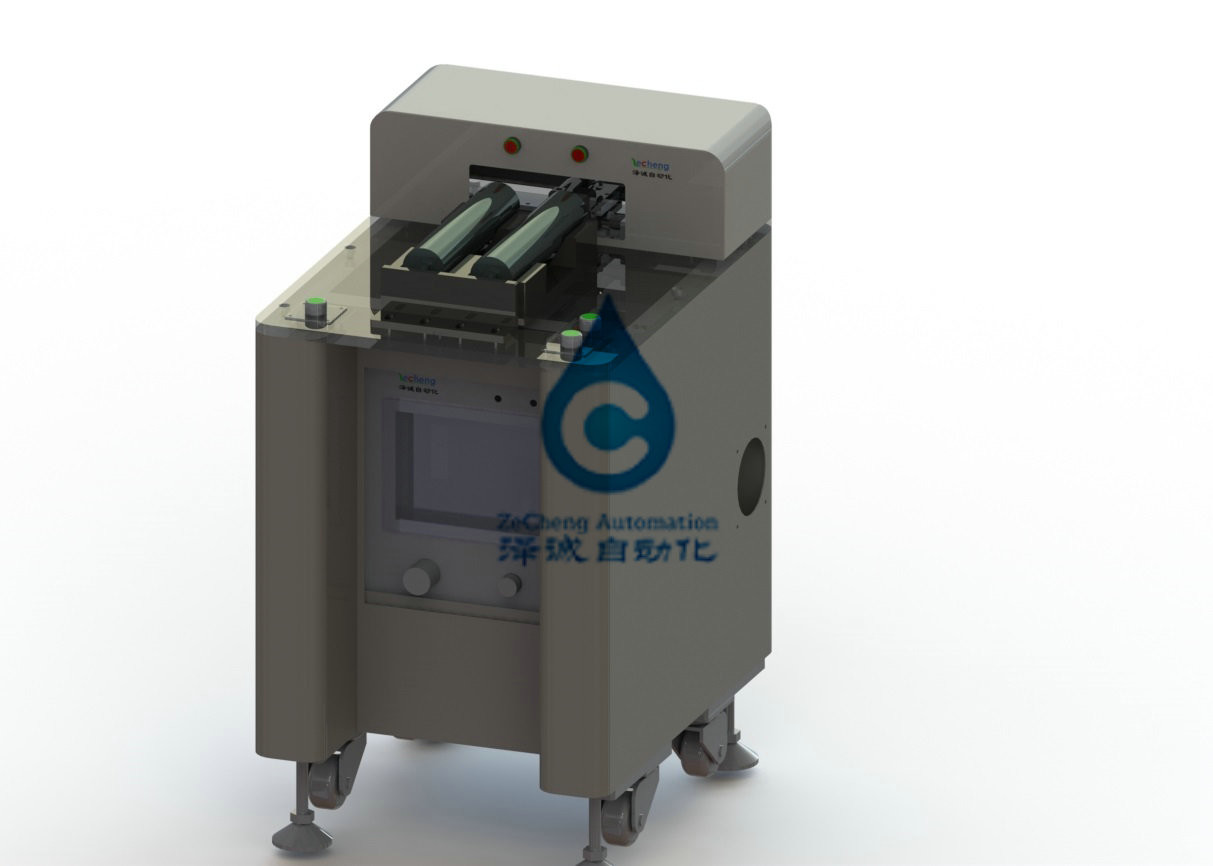

Détecteur de fuite liquide de différence de pression de machine d'injection de grandes cellules cylindrique
1, nom d'équipement et paramètres techniques
1,1, machine de détection de fuite, cet équipement est principalement employés pour sceller la détection après la coquille de soudure laser de diverses batteries cylindrique. Elle adopte le principe de la détection de pression de différence de pression positive ou de pression négative et détecte s'il y a fuite par quantité de fuite. La couleur externe de l'équipement est le gris chaud 1C (norme internationale).
1,2 examinent la taille de produit
|
|
Épaisseur (millimètres) |
Largeur (millimètre) |
Taille (millimètres) |
|
Production |
20 |
100 |
142 |
Note : le dispositif soutient la commutation des modèles de batterie avec la gamme d'épaisseur de 20-25mm, la largeur de 90-100mm et la taille de 130-170mm
1,3 paramètres techniques
|
ARTICLE |
|
|
|
1 |
efficacité |
29h de ≥ elle dépend du temps de vide, de 2 lignes efficacité) |
|
2 |
Puissance |
0.9KW |
|
3 |
Contour (L*W*H) |
1700*500*1800 |
|
4 |
Mode test de fuite |
Différence de pression négative |
|
5 |
Pression d'essai d'étanchéité |
-90-0KPa |
|
6 |
Exactitude d'essai d'étanchéité de mesure |
10Pa |
|
7 |
Gamme de tension d'essai de court-circuit |
DC200-600V±2% ; |
|
8 |
Résistance d'essai de court-circuit |
100K-10MΩ |
|
9 |
Exactitude d'essai de court-circuit |
±5% |
2, caractéristiques de fonctionnement
2,1 la machine convient à la détection de fuite de pression négative et à l'essai de court-circuit de la batterie en aluminium carrée de puissance d'ion de lithium de coquille.
principe de fonctionnement 2,2 de détection de fuite : la chambre scellée est employée pour l'essai de pression négative dans l'état de la différence de pression entre à l'intérieur et dehors. Si la coquille en aluminium a la soudure pauvre et la légère fuite, l'exactitude de détection peut accéder 1Pa par le capteur de pression de précision.
essai de 2,3 courts-circuits : mettez-vous la tension en court-circuit d'essai d'essayeur pour DC200-600 - v, résistance réglable pour le 100-10 m Ω, et avec un essai à la fin d'exercice l'anode et la coquille est fonction.
2,4 localisent et maintiennent 4 batteries en même temps, et conduisent la détection de fuite et se mettent l'essai en court-circuit en même temps.
2,5 le manipulateur enlèveront automatiquement l'essai sans réserve (détection y compris de fuite et se mettre l'essai en court-circuit de la batterie simple non qualifiée) dans la boîte de rebut.
5, environnement d'utilisation de produit
air comprimé 5,1 : 0,4 | 0.6mpa (4-6kgf/cm2), le débit d'air comprimé est 10L/min, et le taux d'utilisation est 50%.
5,2 températures ambiantes : 20 | 35℃.
hygrométrie 5,3 : 5 | HEURE de 55%.
alimentation de l'énergie 5,4 : AC220V, monophasé ; La fluctuation de tension est moins de ±10% ; Alimentation d'énergie : 1KVA.
pression d'essai 5,5 : 20-200kpa ;
