Ligne liquide machine de machine de l'injection 1500KG de nettoyage ultrasonique de batterie au lithium

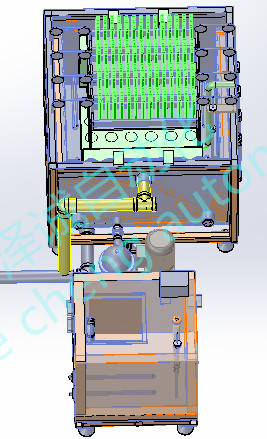

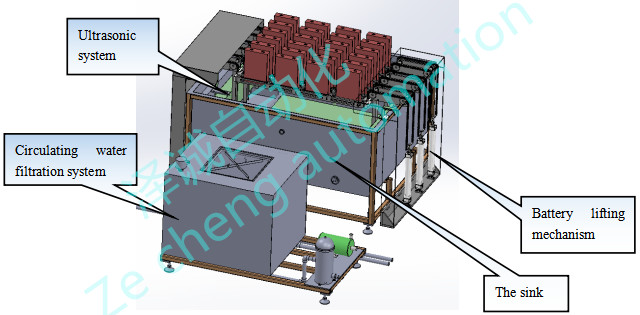

1. Le système inclut 1 ensemble de système ultrasonique, de 3 ensembles de mécanisme de levage de batterie, de 1 ensemble de réservoir d'eau et de 1 ensemble de système de filtration de circulation de l'eau.
système 1,1 ultrasonique : y compris 3 ensembles de plats ultrasoniques de choc et 3 ensembles de transducteur ultrasonique ;

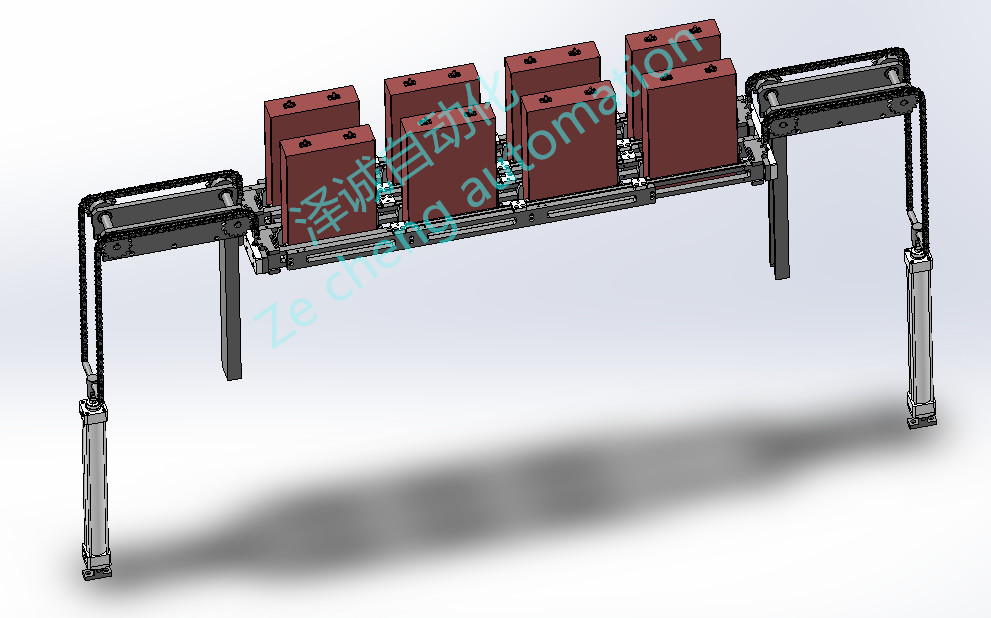

mécanisme de levage de 1,2 batteries : chaque ensemble contient 2 cylindres de levage de batterie, 4 chaînes de levage, 8 pignons, 1 ensemble du panier de nettoyage, 2 à travers des plaques guides du panier de nettoyage ;
réservoir de l'eau 1,3 : y compris 1 ensemble de système de débordement, de 4 appareils de chauffage, de 1 réservoir d'eau et de 1 détecteur de niveau de l'eau ;
système de circulation de filtration des 1,4 eaux : y compris 1 ensemble de pompe à eau à haute pression, 1 réservoir d'eau, 1 réservoir de circulation de filtre et 1 détecteur de niveau de l'eau ;
2. Impératifs techniques :
2,1 conditions de qualité ultrasoniques de plat de choc pour l'acier inoxydable SUS304
2,2 la batterie est exigés pour être jetés en l'air pendant le nettoyage, avec une fréquence de 50 fois /min
la chaîne 2,3 de levage est faite d'acier inoxydable SUS304
2,4 le panier de nettoyage adopte l'acier inoxydable SUS304, le bloc de positionnement de la batterie en contact avec la batterie est fait de matériel de PE, et l'espace entre la batterie et la batterie est 0.5-1mm
la glissière de levage de roue et de guide de pignon 2,5 sont faites d'acier inoxydable SUS304
2,6 la voie d'eau est équipés de la conduite d'eau de débordement, et le niveau de l'eau est trop élevé pour déborder. Le matériel de la voie d'eau est plaque d'acier inoxydable de SUS304# 2mm, et le mur externe est collé avec 30 millimètres de coton d'isolation
2,7 le détecteur de niveau de l'eau est placés dans le réservoir d'eau. Le détecteur adopte le commutateur de flotteur. Quand le niveau de l'eau est si bas ou trop élevé, l'eau sera remplie ou vidangée automatiquement.
2,8 le matériel extérieur du tube de chauffage seront l'acier inoxydable SUS304 ;
2,9 les besoins en matériaux du tuyau d'admission, du tuyau de débouché et du tuyau de débordement sont PE avec une épaisseur de paroi de 2mm ;
2,10 le matériel du réservoir d'eau du système de filtration est plaque d'acier inoxydable de SUS304# 2mm, et le mur externe du réservoir d'eau est collé avec 30 millimètres de coton d'isolation pour l'isolation.
la pompe à l'eau 2,11 à haute pression du système de filtration adopte la pompe centrifuge, la chaleur et anticorrosion d'acier inoxydable ;
2,12 le système de filtration adopte le filtre de 3 noyaux d'acier inoxydable avec l'exactitude de filtration de 20.
3. Liste de configuration
| Le numéro de série | Le nom du | Le nombre de | marque |
| 1 | Plat ultrasonique | 3 | futé |
| 2 | Transducteur ultrasonique | 72 | futé |
| 3 | Cylindre de levage | 6 | SMC |
| 4 | Chaîne de levage | 12 | Traitement non standard |
| 5 | Pignon d'ascenseur | 24 | Traitement non standard |
| 6 | Guidez la planche à roulettes | 6 | Traitement non standard |
| 7 | Panier de nettoyage | 6 | Traitement non standard |
| 8 | Bâti de secousse en haut et en bas | 6 | Traitement non standard |
| 9 | La connexion | 6 | Traitement non standard |
| 10 | Coulisseau de rail de guide | 12 | HIWIN |
| 11 | Chaîne de FAO | 6 | Traitement non standard |
| 12 | Moteur de lancement de puissance | 3 | R de contrôle |
| 13 | L'arbre d'entraînement | 3 | Traitement non standard |
| 14 | Reliez la chaîne | 9 | Traitement non standard |
| 15 | Pignon de transition | 12 | Traitement non standard |
| 16 | La chaîne | 16 | Traitement non standard |
| 17 | pignon | 16 | Traitement non standard |
| 18 | Panier de nettoyage | 4 | Traitement non standard |
| 19 | Guidez la planche à roulettes | 8 | Traitement non standard |
| 20 | L'appareil de chauffage | 4 | Caloduc de Qiaohua |
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
