Machine de soudure de plat de Polonais de crochet de Polonais de batterie d'ion de lithium garantie de 1 an
1 description de machine de soudure de feuille de poteau
Cet équipement est principalement utilisé pour la soudure automatique du morceau de poteau et du crochet de poteau, et il est traité par la liaison de processus. L'utilisation du laser vibrant en cristal principal peut effectivement améliorer l'efficacité de fonctionnement. Le plat de poteau automatique, crochet automatique de poteau, positionnement automatique, soudure laser automatique, réduisent l'intensité manuelle de travail, améliorent l'efficacité de travail.
2. Conditions de conception
2.1. Efficacité : 18h (temps de réapprovisionnement en combustible manuel non inclus). Machine de laser de tête d'oscillateur à cristal frappée environ 100 points, cela prend environ 8 secondes.
2.2. Équipement fiable, bas taux d'entretien, entretien commode et biens ;
2.3. Le crochet automatique de poteau, le plat de poteau automatique et le poteau de soudure automatique de laser supportent, rendement élevé ;
2.4. Positionnement précis, qualité stable de soudure, et position de soudure réglable ;
2.5. Exactitude de fabrication de feuille de poteau (exactitude de position de soudure) : longitudinal : ±0.25mm ; Transversal : ±0.50mm ;
2.6. L'équipement aura les fonctions suivantes : aplatissant, soudage par points et taping automatique ;
2.7. Les oreilles soudées de poteau sont automatiquement introduites dans la boîte standard ;
2.8. La soudure sera ferme, non adhésive, en bonne position et avec le rendement élevé ;
2.9. Le maximum de l'arrière saison du ruban adhésif ne dépassera pas 0.4mm ;
3. Composantes principales d'équipement
| Le numéro de série | Composition en système | La configuration de système | Marque ou traitement | Le nombre de |
| 1 | Système de support | 1 ensemble de | ||
| Ossature soudée | partie 40 x40x3 | 1 | ||
| L'embase | Phosphatage noir de la plaque d'acier | 1 | ||
| 2 | Système tournant de table | 1 ensemble de | ||
| Diviseur de FAO |
Texaco |
1 | ||
| Moteur pas à pas | R de contrôle | 1 | ||
| 3 | Boîte de alimentation de plat de Polonais | 1 ensemble de | ||
| Peut la boîte d'assaisonnement | Pièces en aluminium noires anodisées | 1 | ||
| 4 | Boîte de alimentation d'oreille de Polonais | 1 ensemble de | ||
| Peut la boîte d'assaisonnement | Pièces en aluminium noires anodisées | 1 | ||
| 5 | Alimentation mettant sur cric le système | 3 ensembles de | ||
| Moteur linéaire |
GEN de Taïwan
|
3 | ||
| 6 | Système de manipulateur | 3 ensembles de | ||
| Moteur servo |
panasonic
|
3 | ||
| Vis de boule | argent | 3 | ||
| Guide linéaire | argent | 6 | ||
| Tasses d'aspiration de vide | M, m | 6 | ||
| 7 | Positionnement du montage | 6 ensembles de | ||
| Positionnement du montage | Pièces en aluminium noires anodisées | 6 | ||
| 8 | Système de pression | 1 ensemble de | ||
| Cylindre gazeux liquide de propulseur | Taïwan | 1 | ||
| 9 | Machine de laser | 1 ensemble de | ||
|
Machine de laser d'oscillateur à cristal
|
Victoire unie | 1 | ||
| 10 | Encapsule le système | 1 ensemble de | ||
| cylindre | SMC | 4 | ||
|
Guide linéaire
|
argent | 8 | ||
| 11 | Réception de la boîte | 1 ensemble de | ||
|
Peut la boîte d'assaisonnement
|
Pièces en aluminium noires anodisées | 1 | ||
| 12 | Système de contrôle | 1 ensemble de | ||
| PLC | omron | 1 | ||
| Écran tactile | État de Kunlun | 1 |
4. 设备技术参数
|
Caractéristiques projet |
ZBCA02A-00 | |
| Paramètres techniques | Efficacité (page par minute) | 6 |
| Système de vide | -95kpa | -50kpa. , la source de vide fournie par font la fête a | |
| Taux de panne d'équipement | Inférieur ou égal à 2 pour cent | |
| Puissance totale (kilowatts) | 6 | |
| Puissance fonctionnante normale (kilowatt) | 5,6 | |

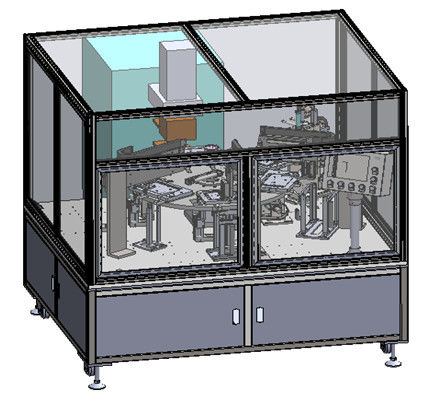

5. Vue de profil de dispositif
6. Composants principaux d'équipement
L'équipement se compose du système de support, système de table rotatoire, boîte de alimentation de plat de poteau, boîte de alimentation d'oreille de poteau, alimentant mettant sur cric le système, système de manipulateur, plaçant le montage, la machine de laser, le procédé de protection, la boîte de alimentation et le système de contrôle électrique. Gris chaud 1C de couleur de peinture de cuisson de support.
6.1. Système de vue : fait par la soudure de la place 40x40x3, le substrat utilisant A3, phosphatant le traitement noir.
6.2. Système tournant de table : le moteur pas à pas est utilisé pour conduire le diviseur de FAO au contrôle, afin d'assurer l'exactitude de position de chaque station après rotation.
boîte de alimentation de 6,3 poteaux : utilisé pour le poteau alimentant, la gamme de la boîte de alimentation de poteau peut être ajustée pour répondre aux caractéristiques de processus de produit.
boîte de alimentation de crochet de 6,4 poteaux : utilisé pour le crochet de poteau alimentant, la gamme de la boîte matérielle peut être ajustée pour répondre aux caractéristiques de processus de produit. Ajoutez la structure de chalumeau, air de coup en alimentant, enlevez la poussière sur le poteau.
système 6,5 de levage de alimentation : utilisé pour l'alimentation des morceaux de poteau, des crochets de poteau et des produits finis de soudure. Conduit par le moteur linéaire, le matériel tel que le morceau de poteau, hausse d'oreille de poteau pièce par pièce ou chute.
système de 6,6 manipulateurs : conduit par le moteur servo, vis sans fin, rail de guide linéaire pour assurer placer l'exactitude. La méthode de alimentation adopte le surgeon de vide.
6.7. Positionnement du montage : montage de positionnement réglable pour répondre aux caractéristiques de processus de produit.
6.8. Système de compression : comprimez la mousse de nickel avant la soudure laser avec le cylindre gazeux liquide de propulseur, qui favorise la soudure laser et a une petite force d'impact. Il est employé pour le traitement de compression avant que soudant à la connexion du plat de poteau et du crochet de poteau.
6.9. Machine de laser : l'utilisation de la tête en cristal de laser de vibration, lumière précise, concentration d'énergie, rendement élevé.
Système de liaison : selon les conditions de processus
6.11. Réception de la boîte : elle est employée pour la décharge matérielle. La gamme de la boîte peut être ajustée pour répondre aux caractéristiques de processus de produit.
6.12. Système de contrôle : la machine est équipée du conseil électrique indépendant, le commutateur de fuite, l'alimentation d'énergie de stabilité de C.C et tous autres composants de circuit de puissance, PLC de contrôle, relais, dispositif de contrôle de moteur, etc. Et connexion externe, utilisant les connecteurs et la table des terminaux. LE PLC EMPLOIE OMRON. Le plafond du cable électrique est partiellement perforé. Des câbles et les conduits d'air entre l'autre équipement sont câblés et sifflés ci-dessous.
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
