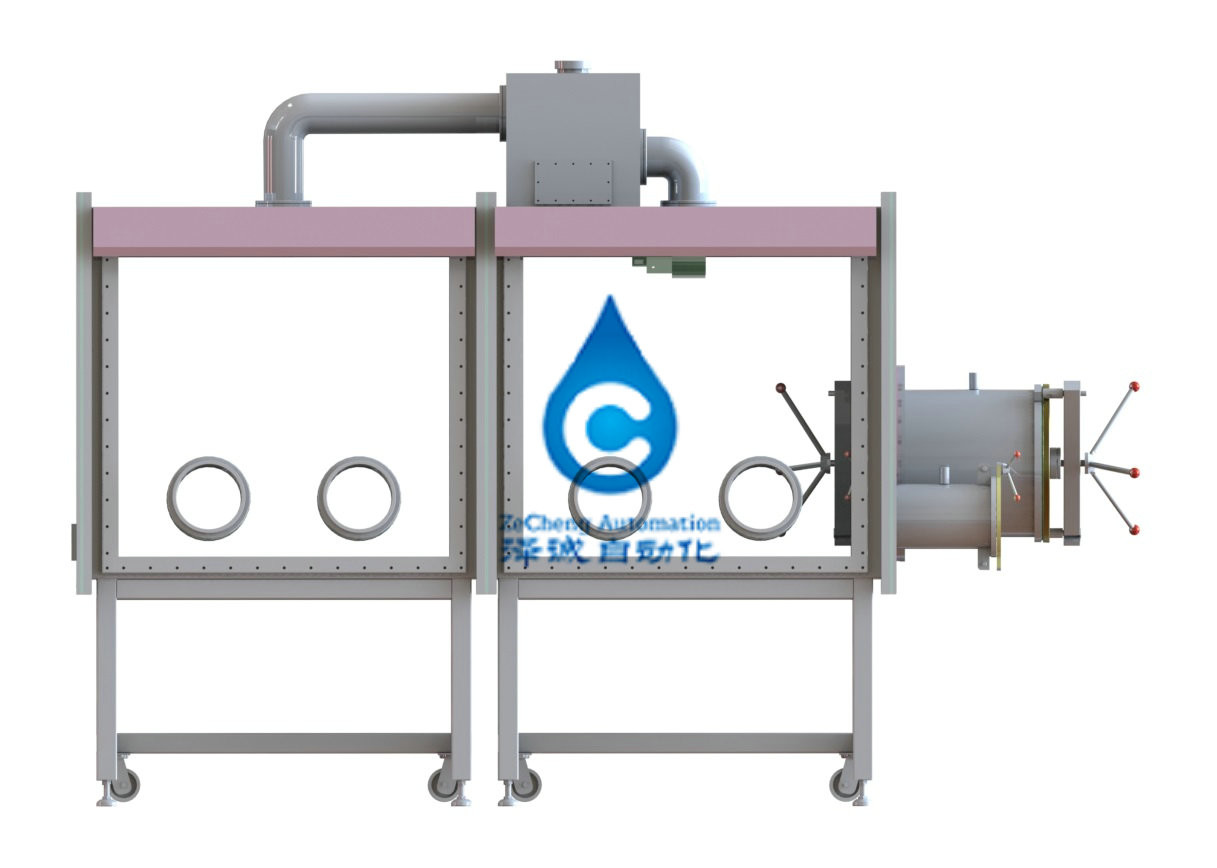

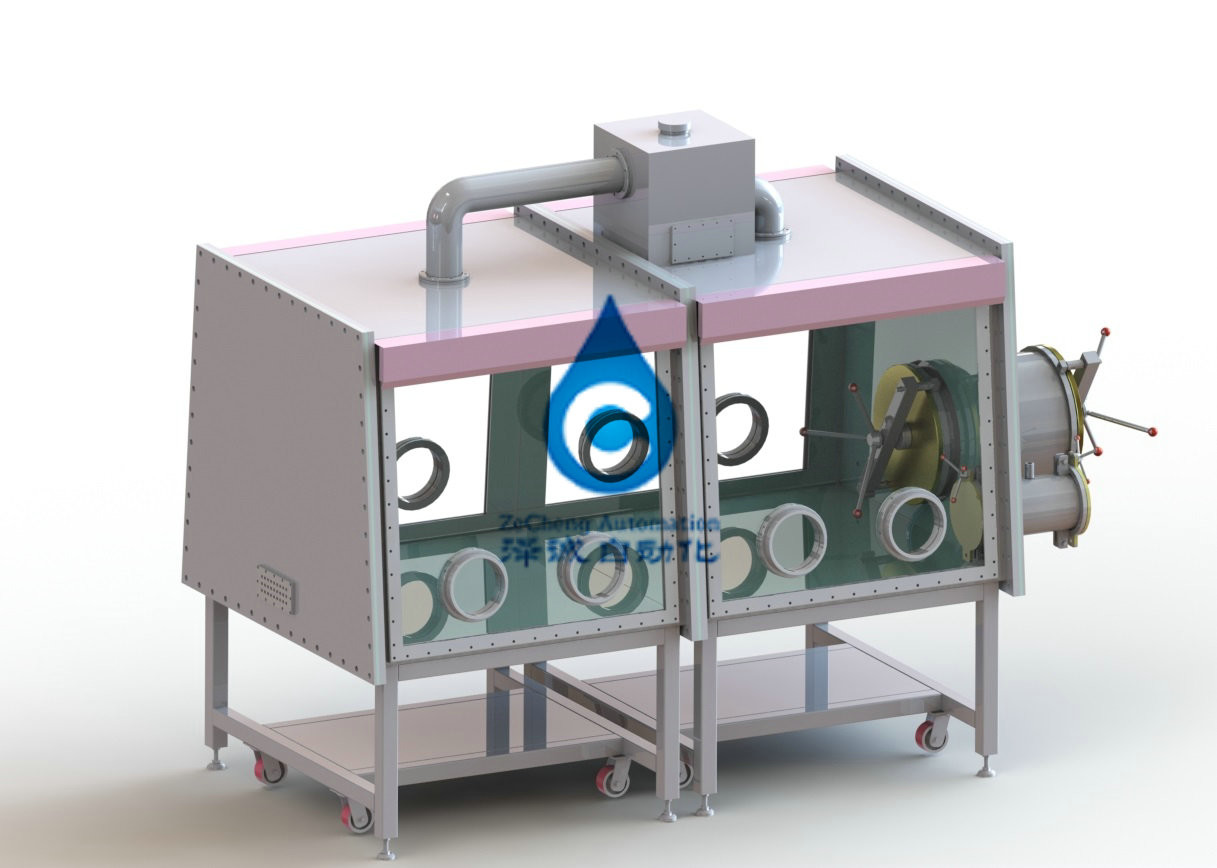

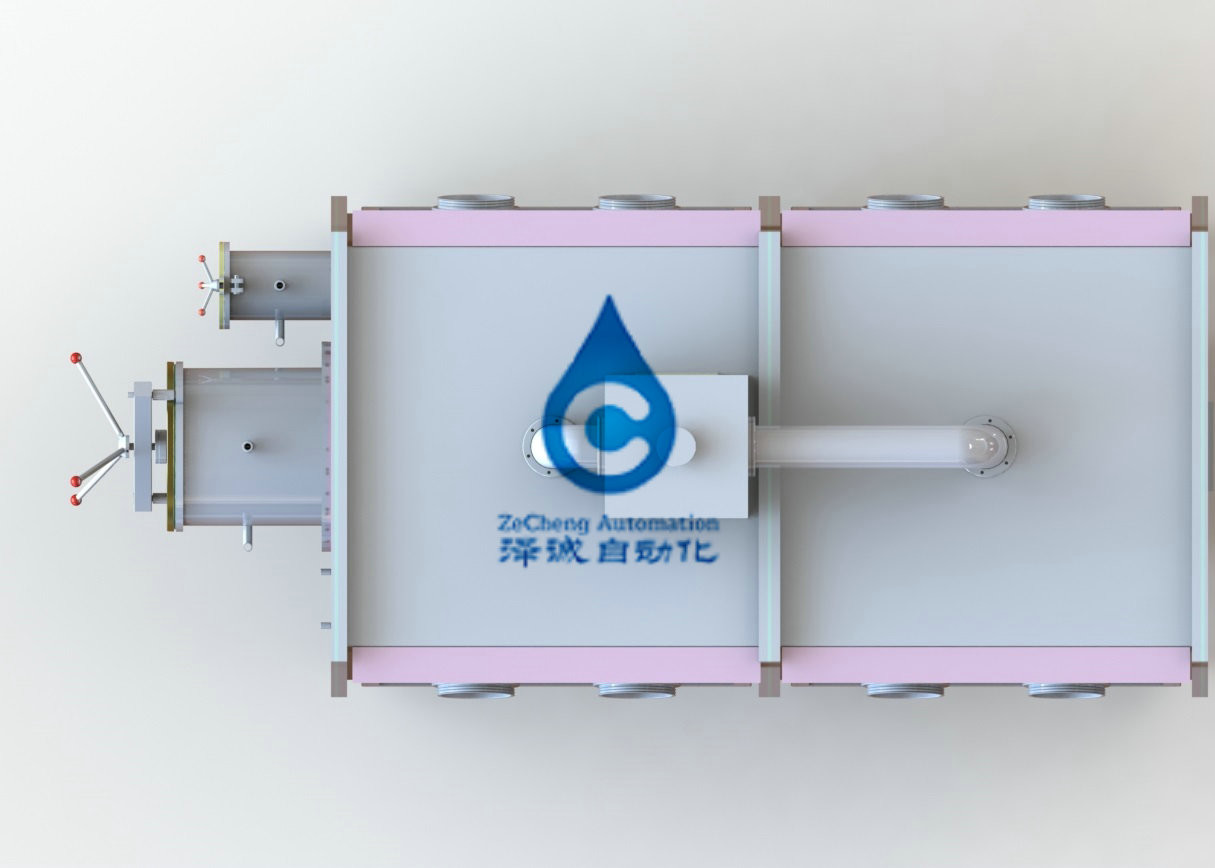

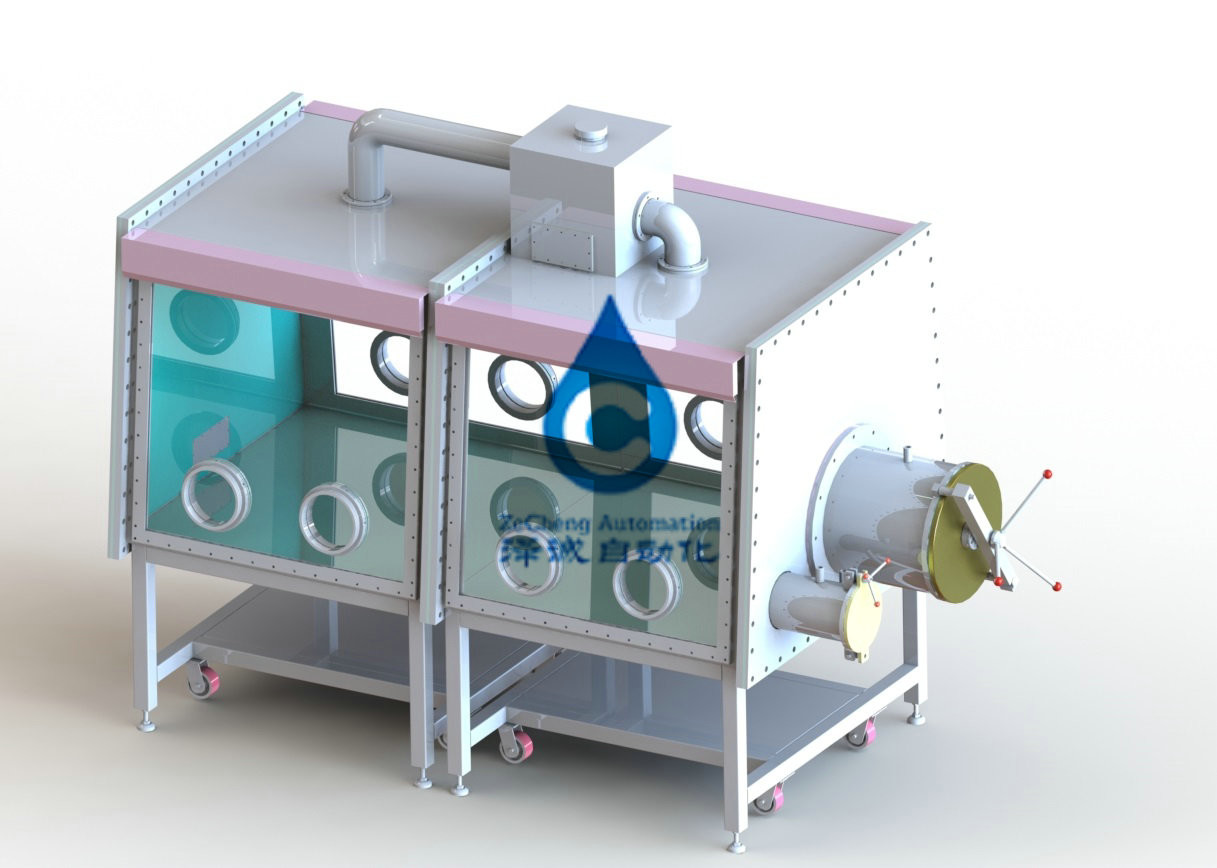

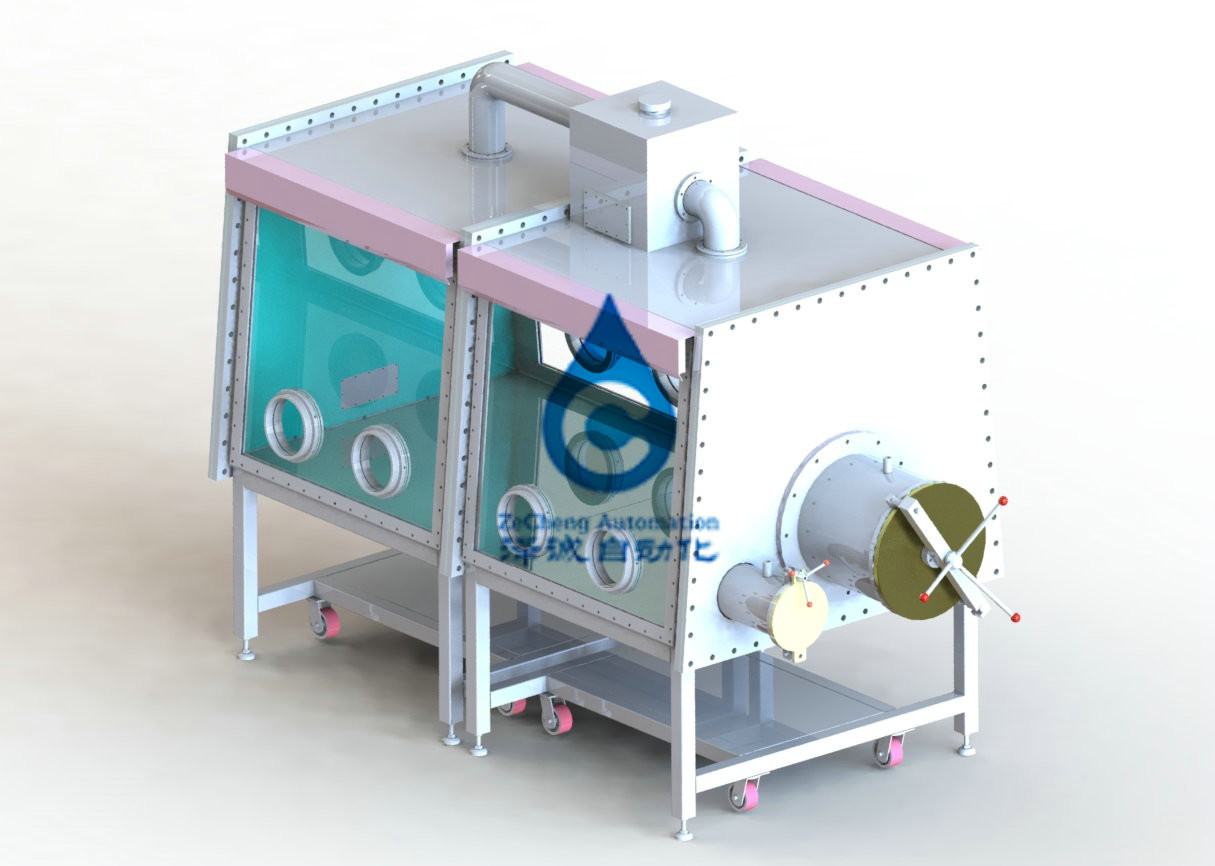

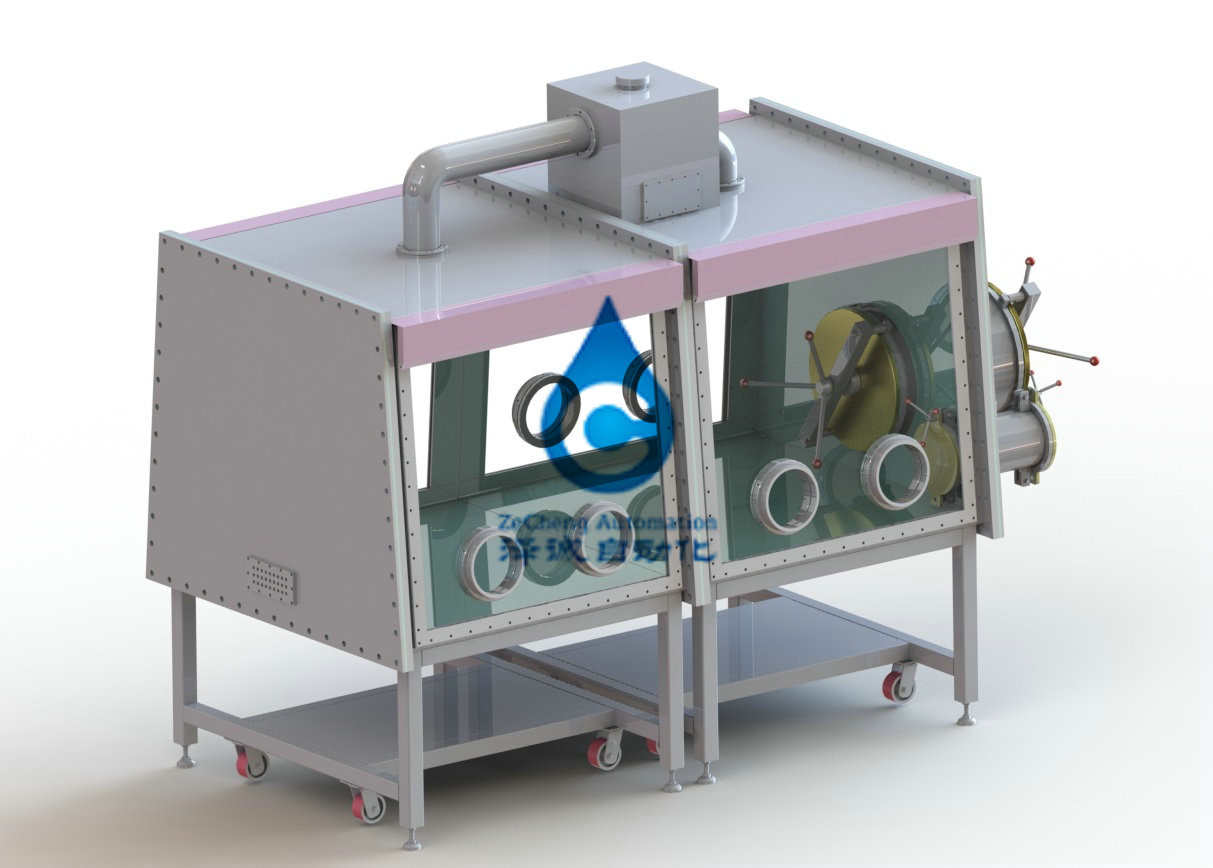

Chaîne de production élevée de batterie de voiture de fiabilité 2 boîte à gants standard de section
Aperçu de boîte à gants :
La boîte à gants a été très utilisée dans la recherche de batterie au lithium et la production, la recherche d'examen médical et de produit chimique, la métallurgie des poudres, la technologie nucléaire, la soudure spéciale, les OLED et la recherche PARLÉE EN FAVEUR, la recherche de catalyseur, l'industrie pharmaceutique, le traitement matériel, la recherche et développement spéciale de lampe et la production, produit chimique fin, metal les matériaux organiques, de polymère et d'autres industries.
conception de boîte à gants belle, structure compacte, exécution fine ; Fonctionnement stable d'équipement, opération à long terme continue ; Contrôle automatique, opération simple, coût de maintenance à prix réduit.
la boîte à gants se compose principalement de corps de boîte à gants, de cabine de transition de taille, de système de purification de circulation, de système de contrôle de PLC, de système de vide, de système d'affichage, de système de mesure, etc.
1,1, taille : deux boîtes à gants de 1220mm (longueur) ×900mm (taille) ×750mm (largeur inférieure) sont reliées en une cabine en forme de t de transition au milieu.
matériel 1,2 : toute la structure d'acier inoxydable (type 304), épaisseur 3mm.
bouche de 1,3 gants : diamètre : ∅220mm, matériel dur d'alliage d'aluminium, après traitement anti-corrosif.
1,4 gants : Nord américain, calibre 8 pouces, épaisseur 0,4 millimètres, matériel de caoutchouc butylique.
fenêtre 1,5 : surface inclinée d'opération, fenêtre avant de 8 millimètres de verre trempé détachable de sécurité, résistance à l'usure, résistance à la corrosion, bonne transmittance légère, anneau de joint avec l'anneau de joint d'OMEGA de 3/8 po. d'épaisseur.
1,6 certaines pressions positives et négatives (- 12mbar -12mbar) peuvent être maintenues une fois utilisées.
1,7 l'armoire est équipés de l'antiréflexion allumant les lampes économiseuses d'énergie avec la lumière molle.
1,8 une bande poreuse de puissance est préréglés dans la boîte (alimentation d'énergie : 220V±10% 50Hz±10%)
1,9 l'armoire est équipés de plusieurs interfaces kf-40 standard pour facile d'accès au liquide, au gaz et au signal.
1,10 il y a 2 étagères dans la boîte.
parenthèse 1,11 : roulettes incluses, 950mm hauts. Les roulettes ont les fonctions de la mise à niveau, du déplacement et de la réparation.
2. Cabine de transition
forme 2,1 : T (acier inoxydable 304), lié à la boîte à gants, a commandé par la valve.
taille 2,2 : le diamètre de 360 millimètres, réservoir long de transition de 600 millimètres, le piston, transition pour le plateau de glissière, polissant, cas un petit réservoir de transition, l'autre a placé des caractéristiques pour : Ф 100 millimètre X 300 millimètres.
palette 2,3 : l'acier inoxydable 300mm ×450mm, libèrent pour se déplacer et se prolonger (grande configuration de cabine de transition).
degré de 2,4 vides : le ≤ -0.1mpa (les grands et petits réservoirs droits de transition exigent l'affichage de ceinture de vide), l'indicateur de pression de vide est choisi parmi l'Allemagne.
3. Système de contrôle
3,1 méthodes : y compris l'auto-diagnostic, panne de courant et caractéristiques de auto-commencer, avec le contrôle de la pression et les fonctions adaptatives. Contrôle automatique, contrôle de circulation, protection par mot de passe, contrôle de puits à dépression avec l'affichage d'affichage à cristaux liquides. Le boîtier de commande adopte l'écran tactile de PLC de Siemens d'Allemand, menu d'opération facultatif : Chinois.
contrôle de la pression 3,2 : commandez la pression de l'armoire et de la cabine de transition à une certaine valeur réglée.
pédale de 3,3 pieds : peut commander la pression de la boîte à gants, facile à utiliser.
4. Système de circulation de purification
contrôle 4,1 : l'eau, l'oxygène <1ppm>
dispositif de réglage 4,2 : Ajustement de contact de PLC (chauffage, extraction, purification, régénération), le processus entier sans surveillance humaine.
gaz 4,3 fonctionnant : N2 ou l'AR (cycle de gaz).
fan 4,5 de circulation : La fan variable ultra-rapide de fréquence de Siemens d'Allemand, le débit 0-100m3/h, contrôle de microprocesseur, pression a examiné le dispositif d'acier inoxydable.
colonne simple de la purification 4,6 : Matériel de désoxydation de BASF d'Allemand, matériel absorbant de l'eau fortement efficace américaine d'UOP.
valve 4,7 de nettoyage : Burkert, Allemagne, valve électropneumatique complètement automatique. Conception modulaire.
filtre 4,8 : filtre de rendement élevé avec la maille de filtre d'ouverture de 0,3 microns selon la norme de HEPA.
5, régénérateur systemUsed pour réutiliser et activer le système de purification ; La régénération exige un mélange de N2/H2 ou de l'AR H2, dont H2 explique 5-10%.
6. Le boîtier de commande de systemThe d'affichage adopte l'écran tactile de PLC de Siemens d'Allemand, menu d'opération : Chinois.
7. Plat de galvanoplastie pneumatique systemAutomatic de vide ; La pompe à vide adopte la pompe à vide britannique d'Edwards, et le débit est chambre de la transition 8m/h.The peut être nettoyé à l'aspirateur séparément et commandé séparément à tout moment.
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
