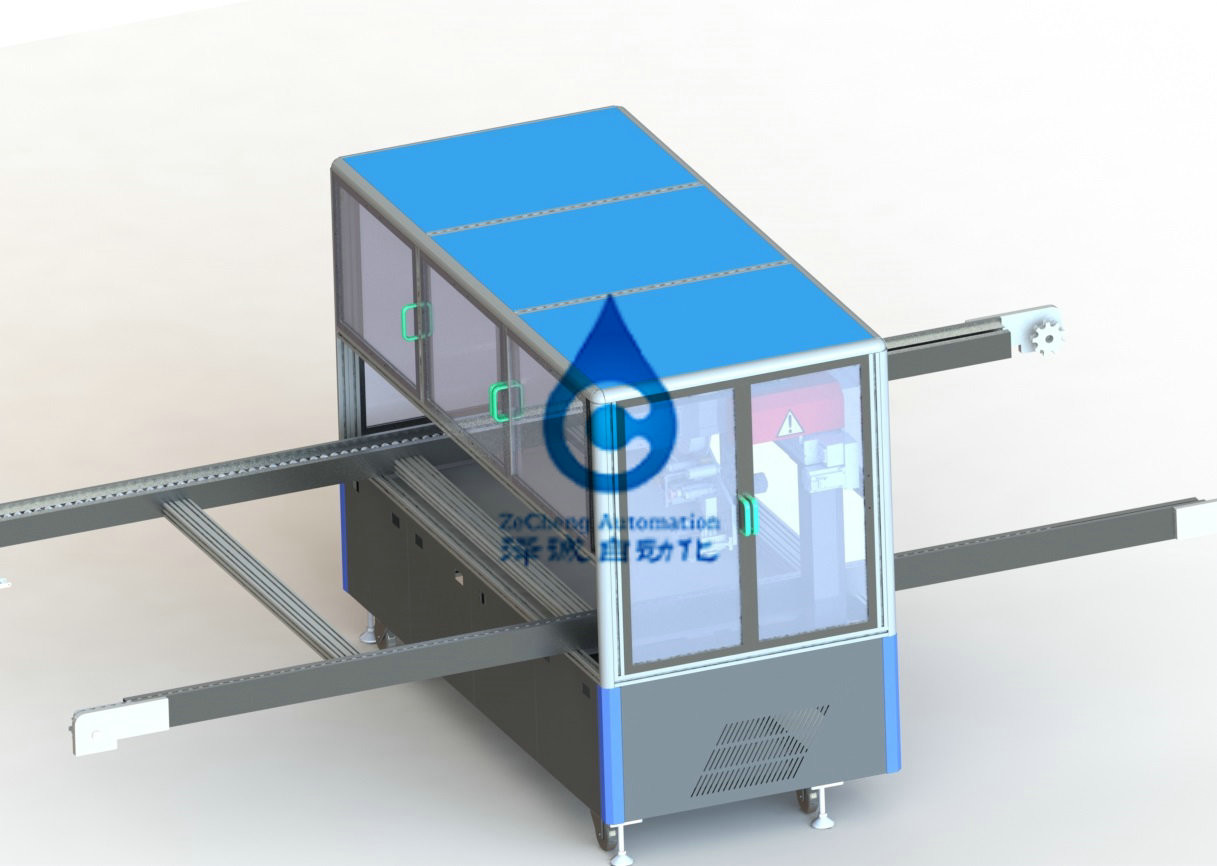

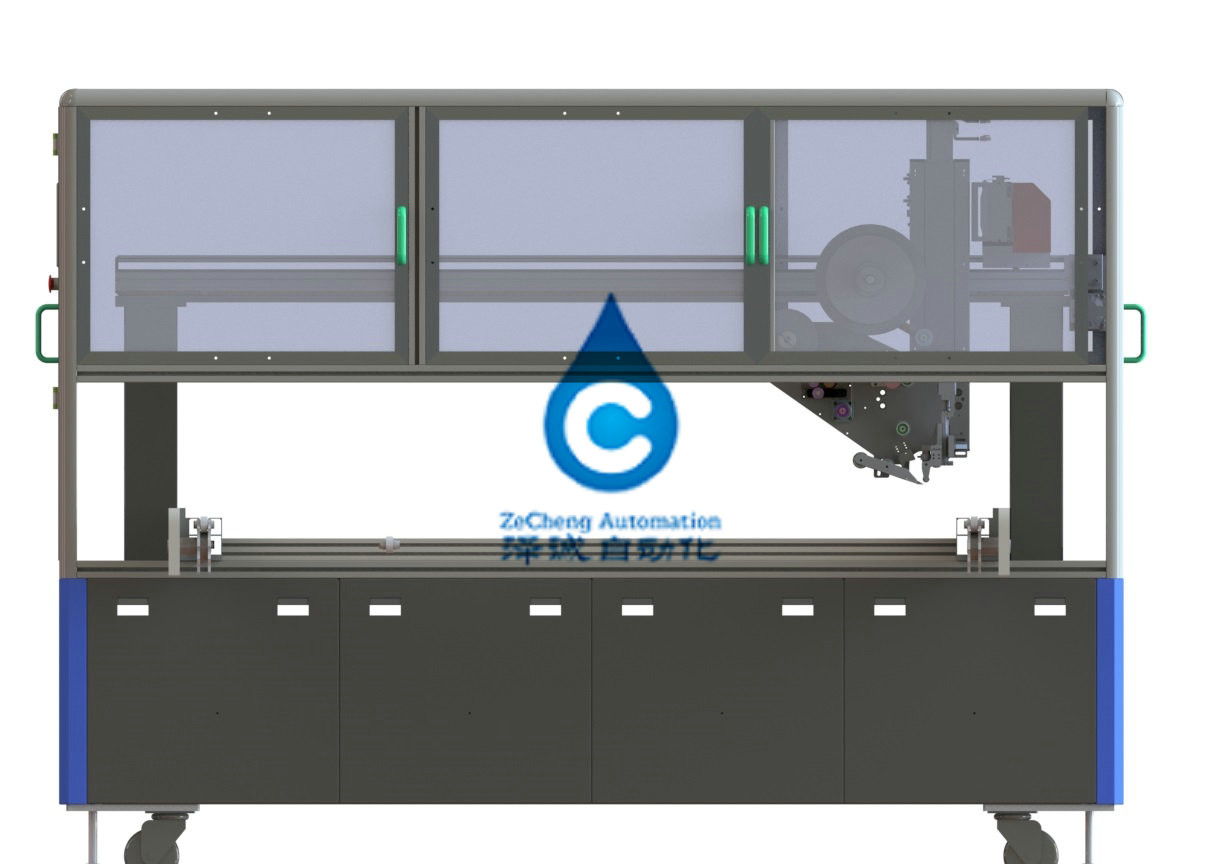

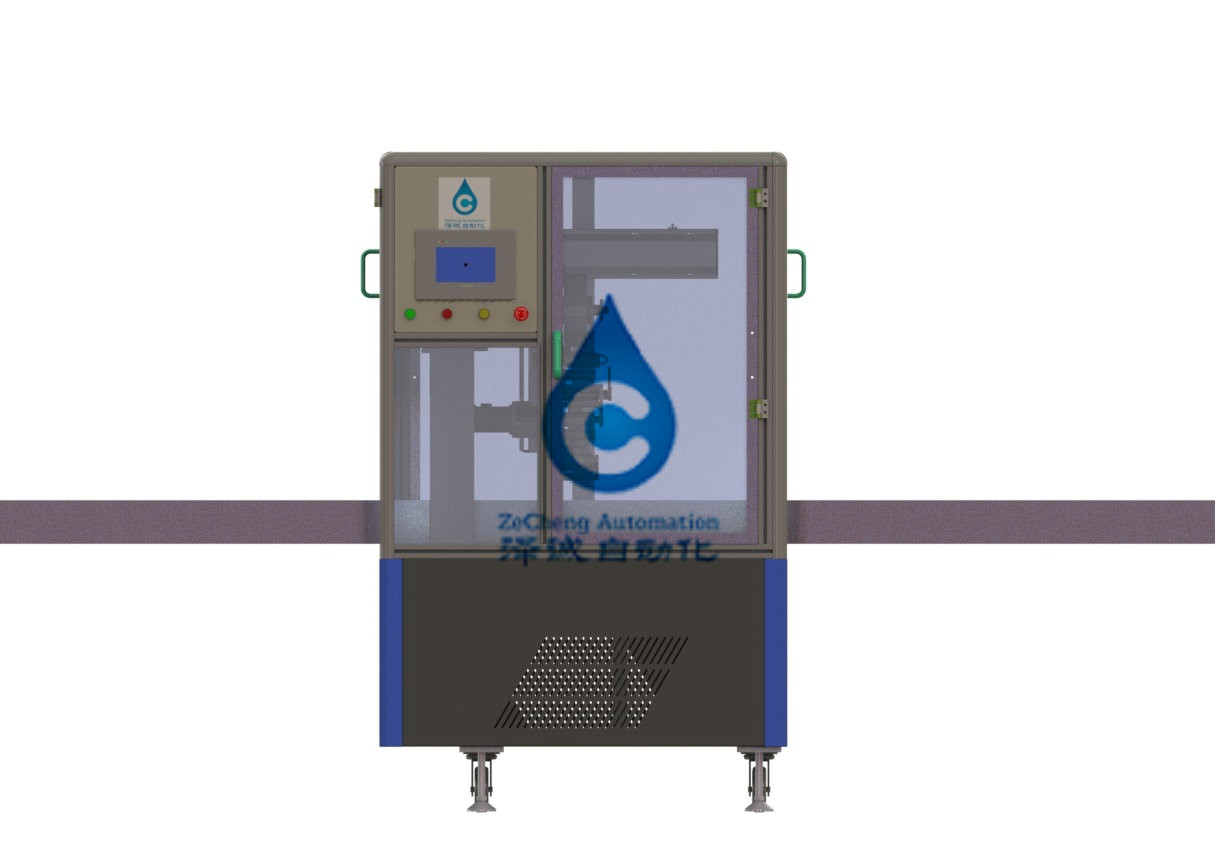

Machine de taping automatique d'injection de module liquide de MachineBattery
1. Introduction d'équipement

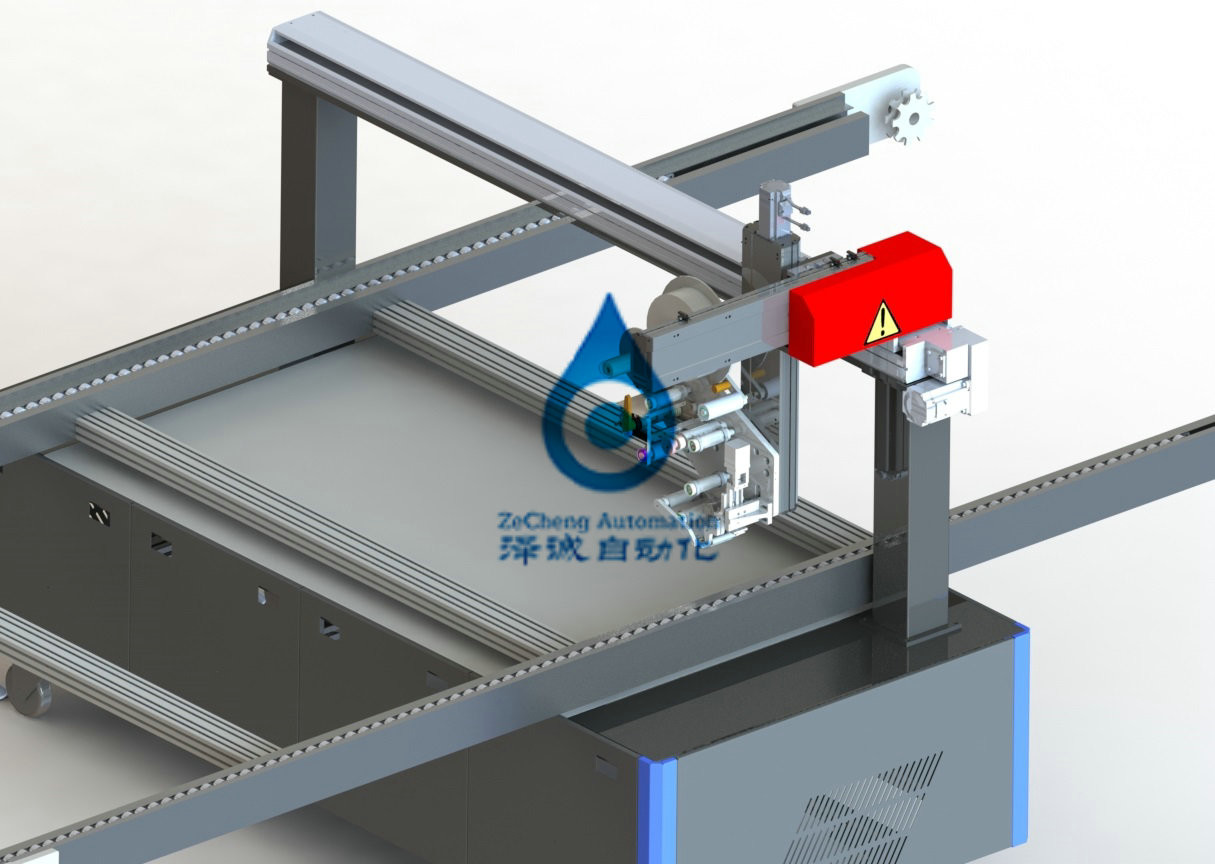

1.1. Ce dispositif est particulièrement conçu pour le processus attachant du ruban adhésif après l'achèvement de la soudure de la feuille carrée de barre omnibus de module. Il a les fonctions de la coupe automatique et du taping automatique, et convient au taping avec le papier séparé.
2. Fonctions et paramètres de dispositif :
2.1. La taille du module approprié est comme suit :
| Article | T3 | |||
| Mode continu | 1P25S-M1 | 1P28S-M2 | 1P28S-M3 | 1P25S-M4 |
| La longueur de meurent * largeur * la taille (les millimètres) | 1770.5*329.3*93.5 | 1929*314.8*94.1 | 1929*314.8*94.1 | 1770.5*329.3*93.5 |
| Poids de module | 86 | 95 | 95 | 86 |
| Planéité au fond du module | ≤0.8mm | ≤0.8mm | ≤0.8mm | ≤0.8mm |
2,2 fonctions principales de l'équipement
1) l'équipement aura la fonction du rappel matériel d'identification et de ravitaillement pour réaliser le ravitaillement direct ; Si la machine est arrêtée, elle sera arrêtée pour une fois que ≥4h, et le temps d'arrêt de chaque arrêt seront le ≤ 5min.

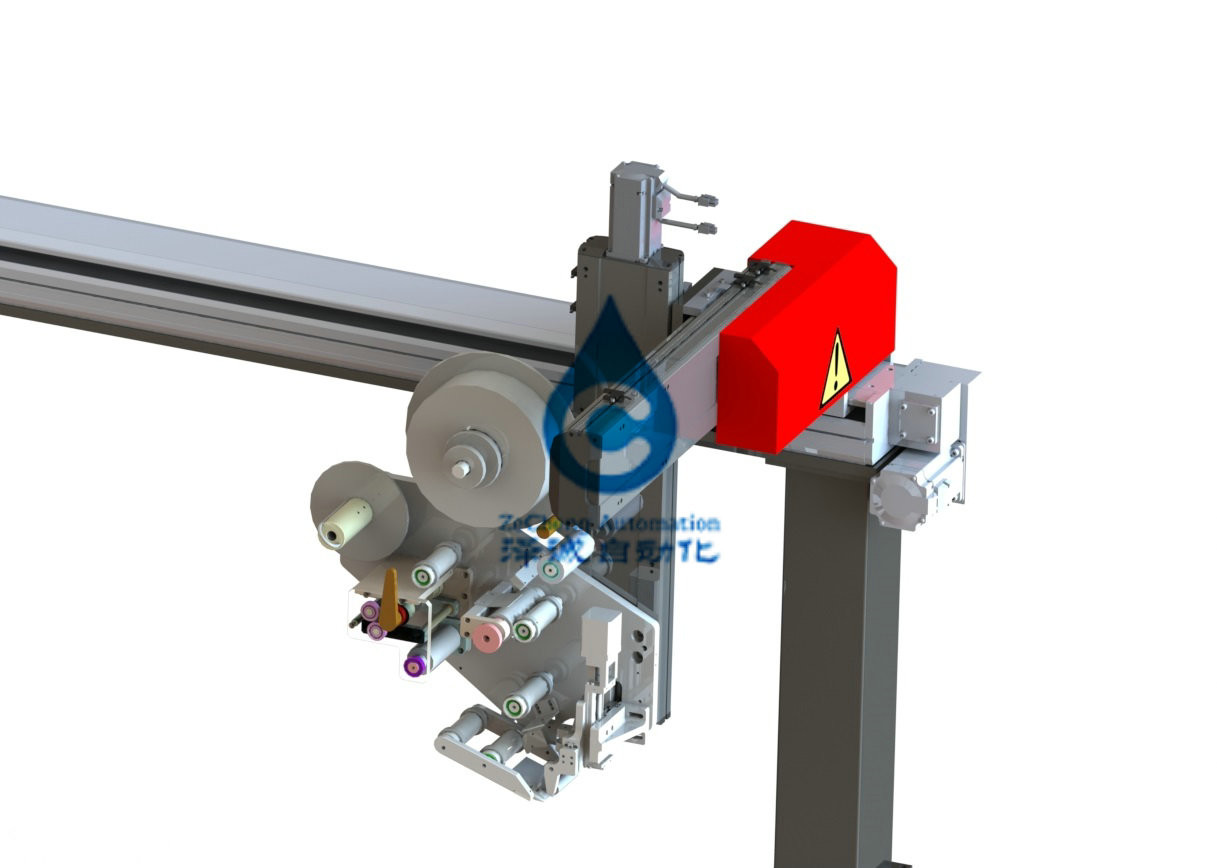

2) les mesures de contrôle de force de tension devraient être adoptées dans le processus de dessin de film pour s'assurer que le film est tendu pendant le processus de alimentation entier de coupe de processus et de film sur les lieux que le film n'est pas cassé. La force de tension peut être ajustée, et la force de tension demeure stable après que les spécifications soient placées.
3) le mécanisme de rebobinage fournit la puissance pour la récupération du papier lâche de serrer, et peut recevoir le papier lâche ≥200m ;
4) la bobine de déroulement doit fournir l'alimentation secteur, a la fonction de rebobinage, et est fixée d'une manière dont prend en compte la sécurité. Le diamètre convenable de bobine est 100-450mm, et la charge efficace ≤20kg ;
5) la pression de roulement est 0.1mpa quand le film est appliqué ; En cours de film le collage, là n'est aucune marque de dommages ou d'éraflure sur le film ;
6) l'outil de mécanisme de coupe a la fonction de la gestion de la vie, la condition de la sélection de la vie de lame est les temps de ≥10w, le nombre de coupe que les temps peuvent placer les spécifications, les invites d'alarme d'expiration le changement d'outil ;
7)Attachez du ruban adhésif à la largeur 60-80mm.
paramètres 2.3.Equipment techniques
| Article | ZPCD05C | |
|
Paramètres techniques
|
L'efficacité de | bandes 40SApply 2 de bande |
| Toute la puissance (kilowatts) | 3KW | |
| Puissance fonctionnante normale (kilowatt) | 2.75KW | |
| D'autres médias d'énergie | Source sèche d'air comprimé | |
| Le poids | 800KG | |
| La taille d'équipement | W1200mmXL2300mmXH1900mm | |
4.4.1.Voltage AC220V, monophasé ; La fluctuation de tension est moins de ±10%.
4.1.2.Frequency 50 hertz.
4.2.air
4.2.1. Pression 0,4 | 0.45mpa.
4.2.2. Écoulement de 10L/min.
états 5.Environmental
Le dispositif peut fonctionner sans barrière dans les conditions environnementales suivantes.
5,1 températures ambiantes : 5-35℃
5,2 l'humidité 30-80% mais ne devrait pas mouiller.
5,3 elle sera exempte du gaz de sel, du gaz toxique et du gaz corrosif.
la poussière 5,4 n'aura aucune poussière conductrice.
5,5 la frontière magnétique n'affecteront pas la frontière magnétique du dispositif
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
