Batterie de nickel de cadmium, chaîne de production complètement automatique d'embryon de plat de batterie de nickel de fer

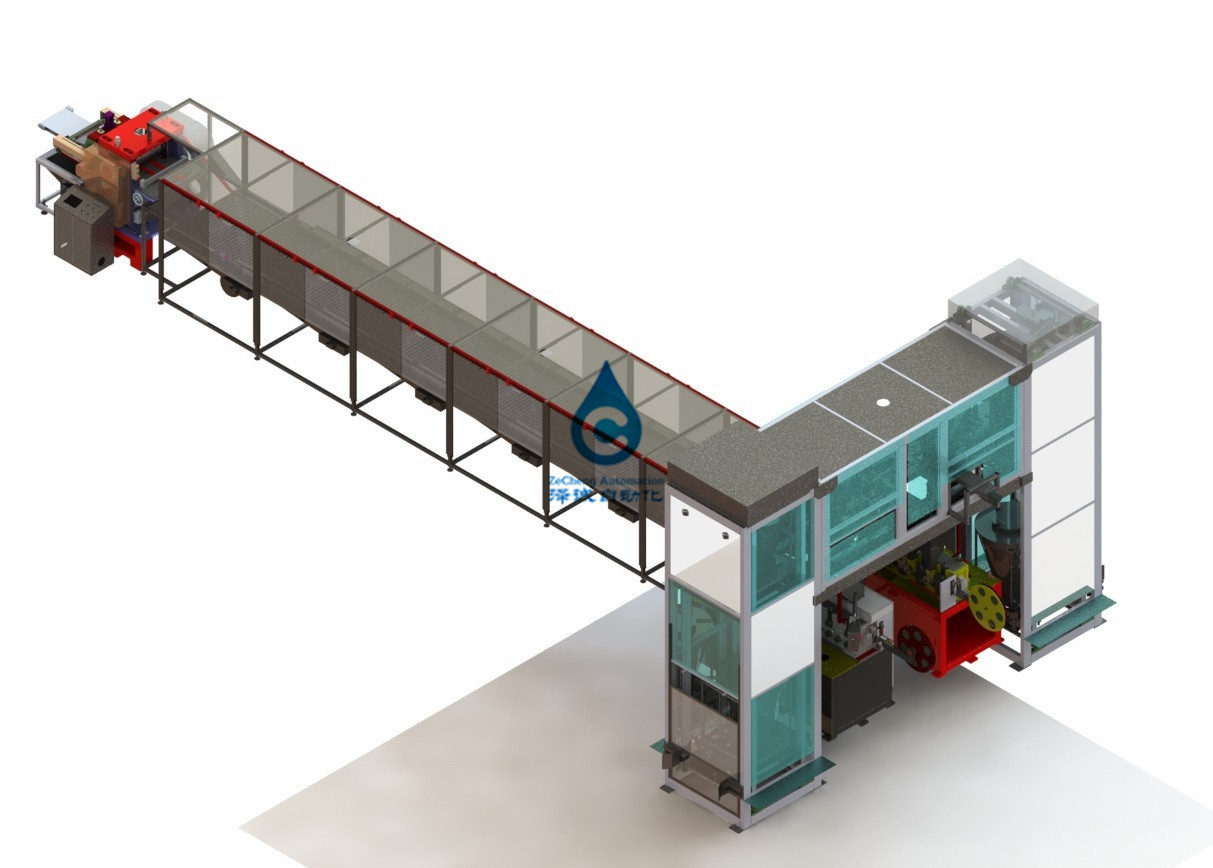

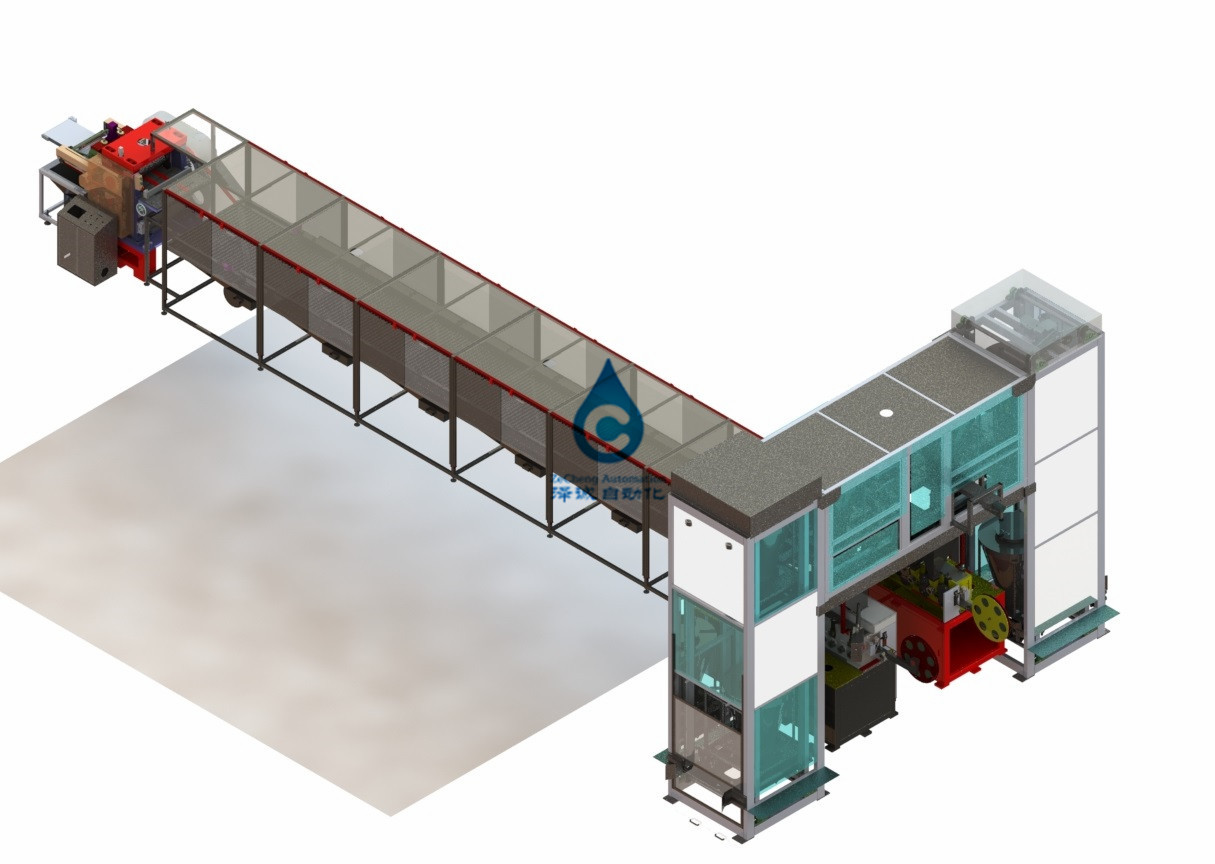

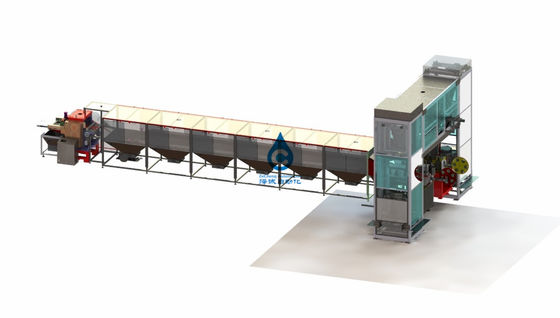

1,7. Schéma d'ensemble d'équipement

équipement 2.The et équipements principaux de la chaîne de production pour le blanc de la protection de la batterie de sac

2.1.Auto-feeder

conditions 2.1.1.Design

2.1.1.1. Des employés seront remplis de matériel de sceller la voiture (une charge de poids matériel environ 250 kilogrammes) à la plate-forme et à la serrure automatiques d'ascenseur de conducteur, mettent en marche la machine de alimentation automatique, scellant la voiture jusqu'à la haute, les commandes de moteur la voiture pour déplacer le débouché horizontalement fixe de trémie, interface fixe de trémie se lèvent automatiquement et voiture déchargeant l'amarrage de bouche, le cachetage que la soupape d'échappement de voiture s'ouvre automatiquement, le matériel automatique dans le fixe à l'intérieur de la trémie, le processus entier du joint, aucune fuite matérielle.

2.1.1.2. Caractéristiques : l'alimentation automatique, la livraison automatique, réduisent l'opération manuelle, traitent le cachetage, réduisent la pollution de la poussière.

pièces 2.1.2.Main d'équipement

2.1.3. Paramètre technique

diagramme 2.1.4.Equipment

pièces de l'équipement 2.1.5.Main

2.1.5.1. Système de vue : creusez des rigoles l'acier, structure soudée paracier, stable et fiable ; Le moteur de levage d'alimentation adopte le moteur variable de fréquence, la vitesse est réglable, et le rail de guide des deux côtés adopte la structure de je-acier, qui est stable et fiable dans le processus de levage. Le cadre entier est scellé avec le plat transparent de PE, avec la porte scellée des deux côtés, qui est commode pour l'entretien.

2.1.5.2. Chariot de cachetage : le cadre de chariot de cachetage est fait en 8040 soudures carrées, quatre roues porteuses de cardan au fond, et la trémie est faite d'acier inoxydable de miroir. Port de décharge de chariot de cachetage avec le commutateur de décharge de vanne à robinet, joint de capot supérieur. La voiture matérielle négative de cachetage est équipée d'un mélangeur masquant.

machine à emballer 2.2.Powder

2.2.1. Conditions de conception

2.2.1.1. Cette machine convient à la production de la petite bande du bas, moyen et haut plat de batterie de rapport. Il est simple et commode d'ajuster et remplacer la roue d'outillage. Fonctionnement stable et fiable d'équipement ; Accomplissez l'opération de lubrification, fiable et facile ; La collection matérielle riche est complète, fiable et commode. Le processus du revêtement de poudre est suivi sous l'environnement scellé pour réduire la pollution de la poussière. Des portes et le Windows sont scellés avec des panneaux en verre organique pour l'observation, l'ouverture et la fermeture faciles. L'installation antipoussière est complète, commode, fiable et belle.

2.2.1.2. Processus technologique : abaissez le cadre en acier de ceinture, la formation en acier inférieure, le remplissage primaire de poudre (grattoir), la pulvérisation, le remplissage secondaire de poudre (grattoir), le cadre en acier supérieur de ceinture, combinaison de ceinture en acier supérieure et inférieure, guidant, bord de traction, se pliant, extrusion, coupant.

2.2.2. Composantes principales d'équipement

• diagramme 2.2.4.Equipment
• 2.2.5. Diagramme d'équipement

Système de support de 2.2.5.1 :

2.2.5.1 .1 déclaration de structure : Structure carrée de soudure de l'utilisation 80120, peinture extérieure de cuisson, la couleur principale du bleu de lumière de l'aspect GSB05-1426-20018 PB07 d'équipement (fer). Le panneau de table est fait de 20 plaques d'acier épaisses. La cannelure matérielle de collection est soudée avec la plaque d'acier inoxydable. Le système d'entraînement est conduit par le moteur par la vitesse dans la boîte de train principal, conduisant chaque roue d'outillage.

2.2.5.1 .2 schéma de principe :

2.2.5.2 a fixé la poubelle

déclaration de 2.2.5.2 .1Structure : Elle adopte le système flexible de connexion, avec la bague d'étoupage sur le visage d'extrémité, et le matériel de cachetage dans la section masquante de la voiture de cachetage. Le mécanisme d'alimentation uniforme du matériel de poudre est conduit par le moteur réglable de vitesse de fréquence variable, et la vitesse de rotation peut être ajustée sur l'écran tactile. Le matériel après alimentation avec la vitesse uniforme vibre par l'écran de vibration de 10 buts à la haute fréquence. Le matériel granulaire est examiné au collecteur matériel, et le matériel qualifié tombe sur la bande de conveyeur et est transporté à la trémie de poudre par la bande de conveyeur. Sous la bande de conveyeur une brosse de nettoyage. La trémie de poudre adopte la structure d'acier inoxydable de miroir, et le mur intérieur est lisse et propre pour assurer la décharge sans heurt. Il y a une valve tournante au fond, qui peut ajuster la quantité remplissante de poudre. Les écoulements de la matière d'anode directement dans la trémie de poudre après dépassement par le mécanisme d'alimentation uniforme.

2.2.5.1 .2 schéma de principe :

Système en acier de déroulement de bande de 2.2.5.3 :

2.2.5.3 .1 description de la structure : elle adopte le mode défilement vertical de roue de frottement avec le diamètre intérieur de 200mm et le diamètre extérieur de 600mm.

2.2.5.3 .2schéma de principe :

2.2.5.4 formant le système de poudre :

2.2.5.4 .1 déclaration de structure : La ceinture en acier inférieure passe par le cadre en acier inférieur de ceinture, formant la trémie matérielle (le plat de grattoir), pressant la trémie de poudre (le plat de grattoir), le cadre en acier supérieur de ceinture (les passages en acier supérieurs de ceinture), le cadre en acier supérieur de ceinture (les passages en acier supérieurs de ceinture), la combinaison du cadre en acier supérieur de ceinture, la plaque guide, la plaque de pression de bord, le plat de recourbement, le plat de expulsion, la petite formation de barre, accomplissant la production faible de bande. Chaque roue d'outillage est conduite par la fixation et la vitesse d'axe. Le dégagement de la roue d'outillage est ajusté en ajustant le mécanisme de l'outillage roue. L'axe fonctionnant et le corps de boîte sont fixés avec l'incidence de glissement, qui est stable et fiable. Le corps de réducteur de transmission adopte des bâtis et contient l'huile de graissage. Il n'y a aucun pressing et trémie remplissante secondaire dans le système de formation négatif d'emballage de poudre. Le côté droit de la trémie d'emballage a le plat de grattoir qui peut être ajusté facilement.

2.2.5.4 .2 schéma de principe :

système de coupure de 2.2.5.5

déclaration de 2.2.5.5 .1structure : Quand la petite bande du plat atteint la longueur exigée et entre en contact avec le commutateur de voyage, le cylindre d'alimentation conduit le coupeur pour rapprocher. La vitesse est identique que celle du plat, et le cylindre du coupeur enfonce pour découper la petite bande du plat. Après avoir découpé, le cylindre d'alimentation conduit le coupeur de nouveau à l'origine. Petite longueur de plat réglable.

2.2.5.5 .2schéma de principe :

Système de contrôle de la poussière de 2.2.5.6

2.2.5.6 .1 description de structure : le cache anti-poussière est adopté, l'interface de la poussière est gardée, et la poubelle inclinée est adoptée pour rassembler la poudre sous le composé de poudre. Le cache anti-poussière adopte la fixation en plastique transparente de cadre d'alliage d'aluminium de feuille de PE.

Analyse de cause de dégagement de poussière

la poussière 1,1 produite par la substance avant le revêtement de poudre : la poussière produite par la substance pendant le transport, l'alimentation, l'alimentation et la poudre artificielle de criblage.

la poussière 1,2 produite par des matériaux en cours de production de revêtement de poudre : la poussière produite dans le processus de fabrication de l'emballage, plaquent la petits coupe de barre, rayage, cisaillement de compression, pesant, transport vide de plat, etc.

contre-mesures

on élimine 1,1 visant la poussière produite avant que le matériel soit poudre enduite, fuite matérielle et poussière à l'aide du transport de chariot de cachetage, cachetage alimentation de poudre d'écran alimentant, d'alimentation et de scellage.

1,2, visant la poussière produite par le matériel en cours de production de revêtement de poudre, le cache anti-poussière est adoptés pour sucer la cuvette de flottement de la poussière et de dépoussiérage pour rassembler la poussière en baisse et pour réaliser la prévention et l'enlèvement de la poussière.

2.2.5.6 .2 schéma de principe :

Panneau de commande de 2.2.5.7

L'armoire électrique est installée en dehors de la machine, avec le commutateur de fuite, l'alimentation d'énergie de stabilité de C.C et d'autres composants de boucle de puissance à l'intérieur. Le dispositif de contrôle de PLC, de relais et de moteur sont utilisés pour le contrôle. Le rapport avec l'externe est établi au moyen de connecteurs et TB. Le PLC EMPLOIE l'omron. Les câbles et les tuyaux d'air de l'autre équipement sont arrangés et canalisation dans la partie plus inférieure, et la lampe anti-déflagrante est à l'intérieur de l'équipement.

Système d'exploitation de 2.2.5.8

Opération d'écran tactile. Mise sous tension, arrêt d'urgence, manuel, bouton automatique, protection de coupure.

2.3. Table de chargement (petit stockage de bande)

2.3.1 rouleau de convoyeur : adoptez le rouleau puissance non de convoyeur avec le diamètre de 20-25mm et l'intervalle de 50mm. Le cadre adopte la structure de soudure.

agences de recouvrement 2.3.2Powder : tous les 1,5 mètres des agences de recouvrement de poudre, avec le tiroir au-dessous de l'entrepôt de collection de poudre, des positions fermées artificielles d'ensemble peuvent être sortis, agence de recouvrement adopte la structure de structure de l'acier inoxydable 304 (comme ci-dessus).

couverture 2.3.3Seal : la couverture de joint transparente de PC est utilisée au-dessus de la table de travail, avec 3 trous circulaires d'aspiration sur le dessus.

mécanisme de la secousse 2.3.4Small : la plate-forme de chargement au-dessus d'un V réversible plaçant la cannelure, en avant de machine à emballer de poudre petit vers le bas dans la cannelure de V, article par petit ne balancera pas la courbure, quand la petite coupe, cannelure de V peut renverser, petite secousse au chargement sur l'étape.

machine du cisaillement 2.4.Spline

2.4.1. Conditions de conception

2.4.1.1. La machine est faite en petite bande du plat de batterie qui a besoin de largeur et puis cisaillée dans le plat rugueux qui a besoin de longueur. Il convient à la production du bas, moyen et haut plat de batterie de rapport. Empâtage, gravant en refief, tringlerie de cisaillement, assortiment d'opération ; Cannelez la largeur, épaisseur de compression, longueur de cisaillement, vitesse courante réglable, ajustement d'écran, longueur de cisaillement d'affichage ; Cisaillez le blanc de plat automatiquement, transmission automatique. Doublez la compression sphérique semi-circulaire, cisaillement différentiel linéaire, pour assurer l'aspect du blanc de plat beau, coupe fiable. L'équipement fonctionne solidement et sûrement, et est qualifié dans le cisaillement sans bavures ; Accomplissez l'opération de lubrification, fiable et facile ; Les déchets, la poudre, la collecte des déchets et la réutilisation sont complètement fiables et commodes. L'installation antipoussière est complète, commode, fiable et belle.

2.4.1.2. Processus technologique : (découpé, table de chargement (9M), barrant, coupant, barrer, assortissant (choisissez le blanc inachevé de plat), transfert.

2.4.2. Composantes principales d'équipement

Engagement de coopération

1. Nouvelle promesse d'équipement

Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.

2. Engagement de confidentialité

Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.

3. Engagement de service après-vente

(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;

(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh

(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
