Détecteur complètement automatique de X Ray pour la détection multi de batterie d'énergie éolienne de couche
1,1 champs d'application :
L'équipement est principalement utilisé dans la détection automatique en ligne de la batterie multicouche d'énergie éolienne dans l'industrie énergétique de lithium.
introduction 1,2 des fonctions et des principes d'équipement :
Le dispositif émet des rayons X par un générateur de rayon X, pénètre l'intérieur de la batterie, et est pris par un détecteur à panneau plat qui prend des images et des photographies. Par les logiciels connexes d'ordinateur à l'analyse et au jugement à traitement d'images et automatiques. Identifiez les bons et mauvais produits, et sélectionnez les mauvais produits, l'avant et l'extrémité arrière de l'équipement peut être reliée à la chaîne de production.
écoulement d'opération de l'équipement 1,3 :
1.3.1 la ligne principale de logistique du client est divisés en deux matériaux de parking, qui sont transportés à la zone d'essai par la bande de conveyeur ; Localisez exactement l'emplacement d'essai par le mécanisme de positionnement du point test de mesure dans la zone d'essai ;
1.3.2 effectuent l'inspection et le jugement automatiques par des logiciels connexes d'ordinateur. L'extrémité de décharge est automatiquement triés les produits défectueux par une main mécanique et placés en position indiquée. La batterie CORRECTE passe loin par la chaîne de montage.
1.3.3 le matériel entrant du produit est alimentés avec A/B, et le manipulateur de alimentation saisit deux palettes (un A et un B) à la fois pour tirer la ceinture de l'équipement. Après que la détection soit accomplie, le manipulateur de alimentation saisit deux palettes à la fois et laisse tomber le matériel en même temps. Chaque palette est une cellule, et la taille globale est une.
1.3.4 la disposition de rayon X est en U, et la connexion entre les matériaux supérieurs et inférieurs avec la ceinture principale de traction est le manipulateur, alors que le manipulateur supérieur et inférieur de matériaux est conçu et produit par la technologie professionnelle.
1.3.5 avec la fonction de lecture de code de qr, arme à feu sr-751 de balayage ; Liez avec toutes les mesures et images, sauf dans le format d'Excel.
La collection unifiée par produit de 1.3.6 NG (palette et batterie) sera manuellement sortie et placée dans la position indiquée, et au moins 6 morceaux sera stockée.
1.3.7 la direction de alimentation de la chaîne de production est de droite à gauche, et l'oreille de poteau de batterie est perpendiculaire à la ligne principale de la logistique du client.
composition en équipement 1,4
système de 1.4.1 support
Le dispositif a un cadre carré de soudure, et le substrat est plaque d'acier avec une épaisseur de 15-30mm.
La couleur du plat de support et de joint est le gris chaud 1C d'ordinateur (ou selon la carte de couleur de client).
1. 4,2 pièces d'équipement
La surface en acier de la machine entière est plaquée avec du chrome, et la surface des pièces en aluminium est traitée avec l'oxydation dure.
équipement 1.4.3 donnant le système
La bande de conveyeur de alimentation d'équipement et la décharge de la ceinture de traction de convoyeur sont reliées à la ceinture principale de traction (la conception finale ci-dessus 3D régnera).
structure 1.4.4 globale :

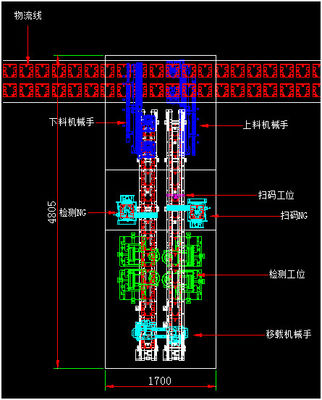

Taille globale (longueur * largeur * taille) : 4805mm×1700mm ×1800mm (il y a une petite différence dans l'échelle grandeur)
1,5 composantes principales :
générateur et système de contrôle de rayon X de 1.5.1 micro-foyer.
1.5.2 détection de rayon X et système de représentation.
1.5.3 boîte de protection de rayon X.
1.5.4 PC pour le contrôle et le logiciel à traitement d'images de logiciel, de mesure et de jugement.
tôle 1.5.5 à l'épreuve des rayonnements, système de détection, bande de conveyeur, assortissant le manipulateur, dispositif de cachette de NG, chargement et déchargeant le manipulateur.
Ii. matériaux entrants et spécifications produit appropriés pour l'équipement :
2,1 caractéristiques testables de cellules :
| Taille de la batterie | 148mm |
| La largeur de la batterie | 100-200mm |
| L'épaisseur de la batterie | 15mm |
méthode de 2,2 inspections : automatiquement vérifiez et déterminez GAP entre la cathode et l'anode sur la partie supérieure et plus inférieure de la cellule nue (électrode positive de paquet négatif d'électrode).
2.2.1 examinent les quatre coins de la cellule, aux quatre coins d'A, de B, de C et de D de la cellule nue.
2.2.2 la distance de déplacement entre la cathode angulaire et l'anode de la cellule nue peuvent être détectés, et les données entre chaque couche peuvent être produites sur l'affichage et les valeurs de maximum, minimum et moyennes peuvent être statistiquement analysées. Le nombre de couches d'objet d'inspection (ROI) peut être placé selon les conditions, le maximum est 40 couches (≤ matériel de lithium de fer 40 couches, ≤ trois matériel 30 couches ; Prélevez l'échantillon fourni par l'acheteur comme norme.
mode d'opération 2,3 : mesure automatique, jugement automatique de bons et mauvais produits selon les normes prescrites, et tri automatique de mauvais produits.
Iii. capacité d'inspection d'équipement
exactitude de la détermination 3,1 : exactitude S=±60 m ou moins de répétition (mesuré dans des comprimés standard).
3,2 vérifient le mode
3.2.1 complètement automatiques : la batterie sera automatiquement fournie et transportée pour l'inspection automatique, et les produits CORRECTS et défectueux seront automatiquement séparés et déchargés selon le résultat déterminé par la procédure selon différentes catégories indésirables.
arme semi-automatique 3.2.2 : l'inspection automatique sera conduite pour l'approvisionnement automatique et la livraison des batteries. Cependant, l'inspection déterminera les méthodes de traitement suivantes :
< semi-automatic="" 1=""> OK/NG par détermination manuelle, aucune intervention manuelle (détermination), l'équipement dans l'état de réserve ;
< semi-automatic="" 2=""> Reconnaissance automatique de machine d'OK/NG. En déterminant CORRECT ou le NG, la machine peut placer le remplaçant pour l'intervention manuelle, temps de latence facultatif (minimum 1 seconde, illimité maximum). Dans le mode veille, s'il n'y a aucune intervention manuelle, la machine traitera automatiquement selon le résultat de jugement.
manuel 3.2.3 : tous les mouvements du mécanisme peuvent être déplacés par le joueur ;
description de la fonction 3,3 principale de l'équipement :
détection en temps réel d'image du rayon X 3,4 ;
la mesure linéaire de la distance 3,5 peut être effectuée ;
3,6 avec la fonction du stockage de données de multi-groupe, la détection de différents types de produits peuvent être réalisés simplement en se rapportant aux procédures correspondantes, et le nombre de programmes automatiques de détection peut être sauvé plus de 60 ;

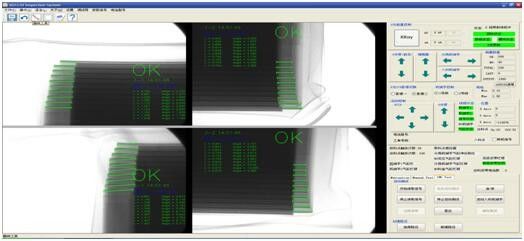

3,7 images de détection et essais des pièces multiples de la même batterie seront montrés dans le même écran pour aider le jugement manuel
taille de 3,8 bancs d'essai : 750±10 millimètre au-dessus de la terre.
3,9 mesures et contre-mesures de sécurité :
3.9.1 le rayon X se ferme automatiquement quand la porte et la fenêtre d'entretien du matériel sont ouvertes.
3.9.2 arrêtent le rayon X automatiquement quand il n'y a aucun matériel entrant pendant 5 minutes sans interruption (l'heure peut être placée par l'utilisateur).
3.9.3 emploient l'indicateur de rayonnement et emploient l'indicateur pour montrer le statut fonctionnant de rayon X.
3.9.4 ≤ 1.0v /h de fuite de rayon de X (utilisant un appareil de contrôle de dose de rayonnement certifié par un tiers).
environnement de fonctionnement de l'équipement 3,10 :
demande de 3.10.1 puissances : AC220V/10A, 4000W
les 3.10.2 températures : ℃ 25℃±3.
pression de l'air comprimé 3.10.3 : 0,5 | 0.7mpa (5-7kgf/cm2), écoulement : 15L/min.
hygrométrie 3.10.4 : Rhésus du ≤ 60% (aucune condensation).
3.10.5 poids d'équipement : 3000KG.
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
