structure de cadre en métal de corps de dispositif de soudure laser 1500W facile à l'opération
Plan d'appareil à souder

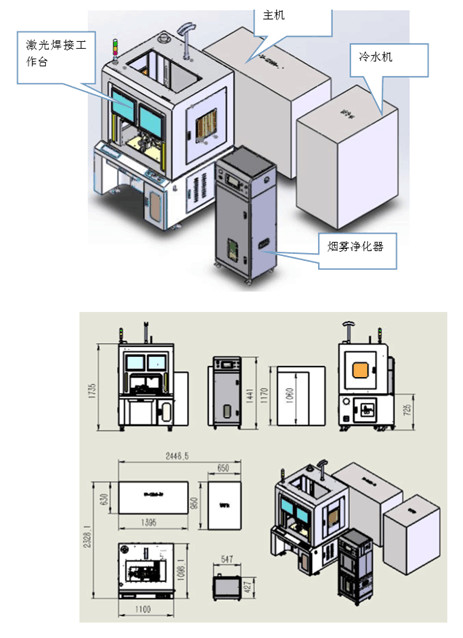

Pour la soudure de vos produits, nous avons conçu un ensemble de système de soudure laser, qui se compose principalement de la machine de soudure laser et de la soudure
La composition de l'établi est comme suit :
1 structure et configuration
1,1 configuration et paramètres de la machine de soudure laser :
Modèle uw-s1500-tu
La puissance de laser de maximum est 1500W
Le milieu de fonctionnement de laser est enduit de la fibre optique de terre rare
La longueur d'onde de laser est 1080nm±5nm
Lumière continue de durée d'impulsion
Stabilité ±1% de puissance
Produisez la quantité de puissance entière de machine de canal de la fibre optique 1 <5kw>
Viser la lumière rouge
Puissance fournie AC380V±10%/3P+PE
Taille principale de machine : 1395L*630W*1060H (millimètre)
Méthode de refroidissement : refroidissement par l'eau
Type d'interface de fibre optique QBH
Diamètre de fibre optique 50um, 100um facultatif
Fibre de la qualité BPP 50um de poutre, <2mm>
Longueur de fibre optique 10m standard
1,2 paramètres plus froids

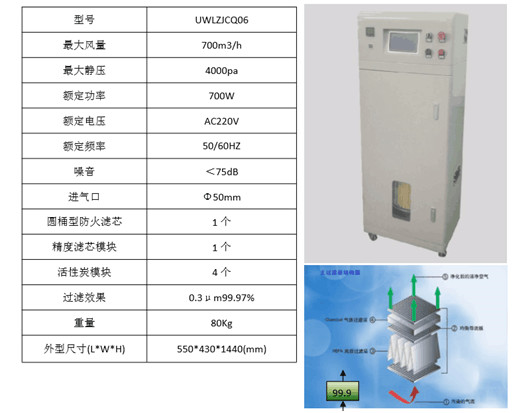

2,3 paramètres et configuration d'épurateur de fumée
Le de tube électronique a une représentation de feu élevée, l'estimation du feu peut atteindre v-0.
Structure de cadre en métal de corps, épaisseur matérielle de cadre de 1,5, coffre-fort et biens ; La structure est claire, divisé en : filtrez la pièce, la pièce de purification d'air, et la chambre d'échappement.
Conception spéciale de roue de vent en métal de remous d'alliage, résistance de fatigue, opération stable, volume de l'air à faible bruit et élevé, force importante d'aspiration, efficacité de tabagisme élevée.
La sous-couche filtrante dans l'élément filtrant a une caractéristique ignifuge élevée, qui peut immédiatement atteindre la condition ignifuge du ℃ (de 200-300), et la catégorie ignifuge peut atteindre v-0. Filtration de haute précision jusqu'à 0,3 microns.
Avec l'élément le module de charbon actif, la conception à plusieurs étages de filtration assure la filtration complète des substances néfastes dans la fumée pour protéger l'environnement et la santé des personnes.
Installez le gouverneur stepless, volume de l'air peut être ajusté à volonté.
Avec la fonction de synchronisation, peut placer le temps de début et d'arrêt.
Avec la fonction de l'induction de la température, la valeur de température limite peut être placée. Quand la température limite est atteinte, la fonction d'alarme sera commencée, la fan cessera de fonctionner, et la vanne électromagnétique sera ouverte pour commencer l'azote s'éteindre la fonction.
Avec la fonction de retour de pression, peut placer la valeur de pression de limite, quand la pression interne atteint la pression de limite, commencent la fonction d'alarme.

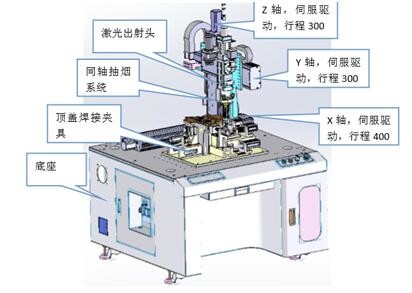

structure porteuse 2,4 de table de soudure (le dessin d'effet est pour la référence seulement, se rapportent svp à la conception réelle pour des détails) :

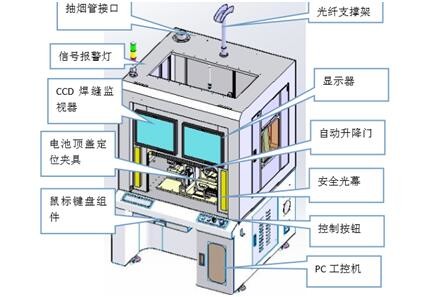

Construction de Tableau (avec le capot)
Structure interne de Tableau (enlevez le capot)
structure de soudure du montage 2,5
1) spécifications produit
| Le numéro de série | Le modèle de batterie | Épaisseur * largeur * taille (millimètre) |
| 1 | 46173 | 46173132 |

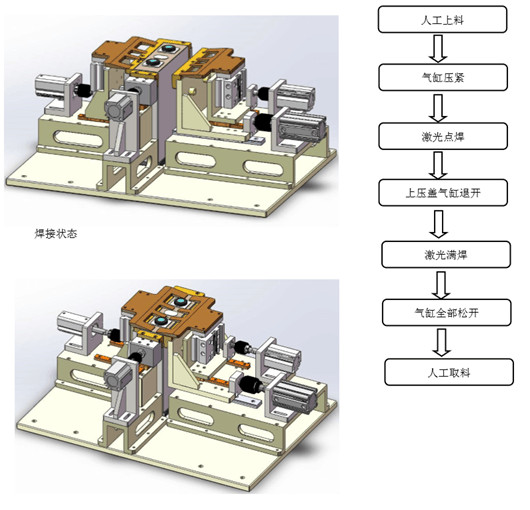

2) gabarit de soudure de couverture de batterie
Statut de chargement
2,6 parties principales de la table de soudure
2,7 marques de composant principal
Système de contrôle
1. L'établi de soudure est commandé par le PC industriel ; 2. La voie de soudure est programmée par la méthode d'enseignement, et le procédé de soudure est automatisé. La procédure de soudure peut être modifiée, et l'opération peut être fixe
Modifiez l'autorisation, pouvez être placé par le contrôle automatique d'interface d'opération ; La voie de soudure est entrée par l'enseignement, et le procédé de soudure est automatisé.
La configuration principale est comme suit : 1) les unités de traduction d'axe des abscisses : la commande de moteur servo, 400 millimètres, exactitude de positionnement répétitive +/- de 0,03, sera sujette aux unités de traduction réelles de la conception 2) Y : la commande de moteur servo, 300 millimètres, exactitude de positionnement répétitive +/- 0,03, sera sujette aux unités de traduction réelles d'axe de la conception 3) Z : la commande de moteur servo, 300 millimètres, exactitude de positionnement répétitive +/- 0,03, sera sujette à l'établi réel de la conception 3 adopte la conception intégrale, porte de contrôle de distribution de retour pour faciliter l'ajustement et l'entretien ; Norme avec le moniteur, IPC, moniteur ;
Iii. calcul d'efficacité
Efficacité de soudure : f=W/E
F : nombre de points de laser par seconde produit par la machine de soudure laser
W : moyenne de puissance de sortie de la machine de soudure laser
E : la soudure de monopulse exige l'énergie
F : F = W/E
Est F ce que nous appelons normalement la fréquence, nous a laissés l'appeler hertz.
Efficacité supérieure de soudure de batterie : longueur de soudure : le temps de décharge manuel de batterie (de 46+173) x2=438mm (le taux de soudure est 50mm/s, et le plan est évalué selon la batterie 46173) est calculé selon 8s, l'action 2s, le mouvement 2s de cylindre d'axe les besoins de soudure d'une finale de batterie
9 + 3 + 2 + 8 + 2 + 2 = 26 s
Efficacité de soudure : 60/26=2.3PPM
Iv. coût d'opération
1) l'élément filtrant est remplacé une fois par mois, un par un. Un réfrigérateur a besoin d'un élément filtrant au total ;
2) la lentille commune de protection de soudure, la perte dépend de l'utilisation ;
3) puissance fournie requise par l'équipement et le coût d'opérateurs ;
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
