Appareil à souder automatique d'orifice d'injection de machine de soudure laser 2300KG
I. profil d'équipement :
introduction 1,1 aux fonctions et aux principes de dispositif :
La machine de soudure de clou de cachetage se compose principalement d'alimenter et de décharger le mécanisme, mécanisme de pile de calibrage de batterie de puissance, mécanisme de nettoyage de laser de miroir de vibration, mécanisme supérieur de clou de cachetage, mécanisme de soudure de cachetage, mécanisme d'élimination de produit défectueux, la couverture de machine de cadre, le laser 600W (soudure), machine du laser 50W (nettoyage), réfrigérateur, armoire de commande électrique, épurateur de fumée et ainsi de suite.
Elle a les fonctions suivantes : chargement et déchargement automatique, nettoyage automatique, chargement automatique des clous de cachetage, soudure automatique, stockage automatique des produits non qualifiés, enlèvement de fumée et d'autres fonctions.
Note 1 : le système de réfrigérateur et de soudure peut être placé séparément et installé dans la position spécifique spécifique par le client.
2 : le matériel entrant de batterie est batterie nue simple.
3. La taille de conception sera sujette à des conditions réelles.

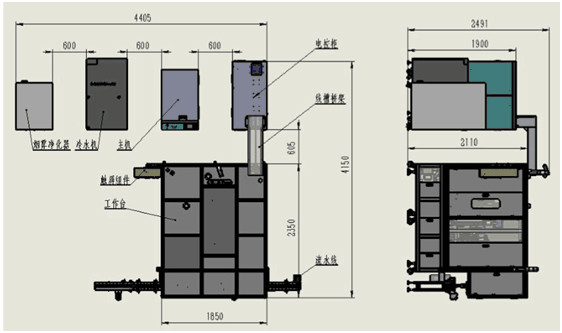

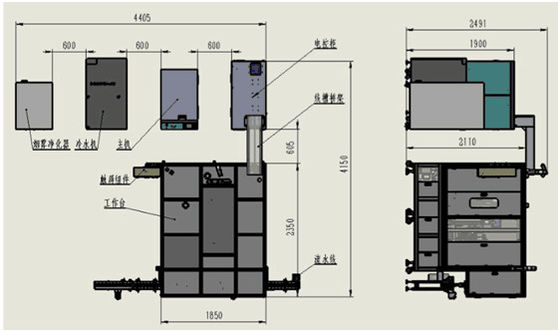

Dimension externe de l'équipement (L*W*H/mm) : taille d'armoire de commande électrique indépendante de ≤4500*4200*2500mm (la dimension finale sera sujette au dessin d'étude, le dessus de la taille de phare est 2500mm outre de la terre) : poids total de 1200/600/1900mm d'équipement : 2500KG.
1,4 caractéristiques techniques :
1. Fonction d'alimentation automatique ; Nettoyage automatique de laser (aucune cristallisation ou d'autres corps étrangers solides et aucune un grand nombre d'électrolyse) ;
2. Fonction de alimentation automatique d'ensemble de clou de cachetage de CCD (les clous en caoutchouc entrants ne peuvent pas affecter l'effet d'assemblée des clous après assemblée) ;
3. Fonction automatique de conclusion et de scellage de soudure automatique de CCD de clou de soudure laser (le côté simple de l'espace assorti entre l'orifice d'injection et le clou liquides est 0.07-0.1mm) ;
4. Élimination automatique des produits défectueux ;
5. Équipé de la fonction de balayage de code barres et de la fonction de stockage des paramètres obligatoires de soudure à code barres de batterie.

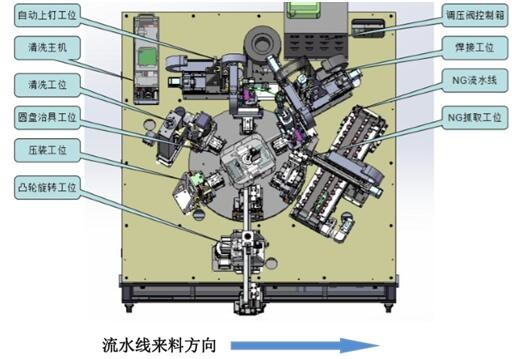

introduction 1,5 des fonctions de station
chargement de 1.5.1 batterie et balayage de code
La batterie du processus ci-dessus est transmise à l'endroit de alimentation de l'appareil à souder par la ligne de transport matérielle entrante. Le manipulateur place la batterie de l'extracteur dans le montage de table de travail.
Balayez la batterie, balayez le NG de code, la batterie n'est pas soudé au secteur de NG.
positionnement 1.5.2 de la pile de batterie
La plaque tournante tourne la batterie jusqu'à la station de pressing de pile, et le cylindre de levage pousse la batterie au niveau de base de pressing de pile, de sorte que la surface de soudure de clou de cachetage soit parallèle à la station de nettoyage de laser.
nettoyage de 1.5.3 laser
Le laser a nettoyé la couche d'oxyde autour du trou d'injection pour améliorer l'efficacité de soudure.
1.5.4 installent des clous de cachetage
Après que la batterie écrive la station de PIN, le mécanisme de positionnement visuel de CCD capture la position du clou de cachetage, et le mécanisme sortant automatique de PIN 3d libère le clou de cachetage.
1.5.5 détectent la soudure automatique avant la soudure
Le mécanisme supérieur supérieur rend le produit compact pour assurer le niveau de la donnée de soudure, et le système visuel de capture capture la position de clou de cachetage. Le soudage par points est effectué d'abord, et alors la soudure est accomplie.
Grippage de 1.5.6 NG
Le code de champ de pauvres, grippage clou-pauvre a placé la bande de traction de cachette de NG.
masquer automatique de la batterie 1.5.7 simple
Le mécanisme de remplissage prend la batterie hors de l'établi, endroits il sur la ligne de transport matérielle entrante, et la transmet à la station inférieure par la bande de conveyeur.
boîte 1,6 électrique indépendante
A) fonctions : utilisé pour l'installation, le câblage et le contrôle de l'équipement.
B) configuration : 1 ensemble de boîte électrique indépendante.
C) conditions : la taille de la boîte électrique est suggérée comme (L×W×H/mm) : ensemble 1200×600×1900/, avec les pieds support, placés à 600mm à partir du principal organisme de l'équipement
La distance.
D) connexion de cannelure de câblage entre la boîte électrique et le principal organisme de l'équipement.
sélection de 1,7 marques des composantes principales :
| Le numéro de série | Le nom du | marque | note |
| 1 | guide | Le silver/THK | |
| 2 | PC industriel | IEI | |
| 3 | cylindre | /de SMC/, maladie rénale chronique (CKD) | |
| 4 | Le capteur | Panasonic, omron, keanshi | |
| 5 | PLC | Keanshi d'Omron | |
| 6 | Moteur servo | Yaskawa, panasonic | |
| 7 | CCD | BaoMeng | |
| 8 | Écran tactile | Familles d'étape, | |
| 9 | Arme à feu de code de champ | keyence |
couleur de 4,1 aspects de l'équipement : la couleur uniforme est gris chaud, et le nombre standard de couleur est le gris chaud 1C de Pantone, qui sera comparé au conseil standard de couleur fourni par l'acheteur et acheté par l'acheteur
Approbation écrite de la partie a (l'utilisation de l'aspect d'acier inoxydable exige l'équipement spécifique) ;
4,2 l'aspect du dispositif et de la fenêtre de l'écran tactile n'auront pas le nom et le logo du vendeur ;
4,3 mesurant à 1M à partir du peu fonctionnant ou du mur externe de l'équipement, le bruit du ≤ 75db d'équipement ;
4,4 l'équipement est conformes aux normes de sécurité de mécanique approprié et matériel électrique de l'état et toutes les normes de sécurité et conditions exigés par le code de sécurité de l'acheteur. Comme la ceinture, dents
Le mouvement de la roue et d'autres pièces dangereuses doivent avoir des mesures de protection de sécurité et les panneaux d'avertissement standard de sécurité, la disposition des appareils électriques devraient être tension raisonnable et sûre, de ciel et terre et fils forts et faibles
UnitedWinnersLaserCo. Automation Cie., Ltd de cheng de ze de Shenzhen.
Nom du fichier : spécification technique du nombre de dossier d'équipement de soudure laser de clou de cachetage : **** de Z1XY- - **** 2017 - numéro de version 0* : V1.0
Six lignes distinctes
4,5 un anneau d'arrêt doivent être placés en dehors du commutateur d'arrêt d'urgence pour empêcher des dommages au personnel ou aux matériaux provoqués par collision accidentelle ;
4,6 si l'ouverture ou la fermeture de la pièce mobile de l'équipement exige l'entretien manuel, un contrôle d'accès doit être placé ;
4,7 la boîte et la canalisation électriques seront protégés contre la corrosion. Le dispositif de filtre à vide sera installé à l'admission de vide pour empêcher le liquide corrosif d'entrer dans le système de vide ;
4,8 la conception de toutes les pièces se conformeront au principe homme-machine d'opération, à l'aspect ordonné et généreux. Le texte et la couleur marquent - transparent sans couleur « de tube électronique », « pression »
« - le bleu dedans et noircissent, » le tuyau à haute pression « - rouge pour des pièces d'équipement, interface de tuyau ;
4,9 le PLC ou l'IPC équipé de l'équipement a le module de communication avec l'écran tactile de système externe et de couleur. L'interface de communication doit être équipée du port Ethernet
