1. Brève description de machine de détection de fuite

La machine convient à la détection de fuite de la batterie carrée de boîtier en acier chargée du gaz de la pression 0.1mpa positive.

2.1. Cet équipement est dans le ciel (azote) à déterminer le milieu, le logement de joint d'injection d'air (azote) (tel que l'aluminium, la soudure en acier de coquille de batterie, la coquille en plastique de batterie de moulage par injection) et la cavité standard, pour atteindre la pression d'ensemble, pour garder un certain temps, l'équilibre de pression, les capteurs de différence de pression de précision, l'essai du temps, la mesure de capteurs de différence de pression le niveau du navire et a vérifié la différence de pression de produit dans le système hermétique, sur la base de juger la qualité de scellage de dispositif comme une pince de coquille.

2.2. Déroulement des opérations : préparation -- pression -- équilibre -- essai -- échappement -- détermination.

2.3. Poussez manuellement la batterie chaud-fondue dans la position de positionnement, bloquez le cylindre et bloquez la batterie, et le senseur détecte l'électricité

Après la piscine, maintenez la batterie ; Enfoncez la bouche de cachetage, scellez la batterie, et commencez la détection d'inflation.

2.4. Une batterie est maintenue par une personne, et la batterie est examinée par l'instrument d'essai. Après l'essai, la batterie est éliminée manuellement.

2.5. Batterie après la soudure par fusion chaude : longueur : 240mm, largeur : 110mm, épaisseur : 40mm.

2.6. Composantes principales d'équipement

2.7. Paramètres techniques d'équipement

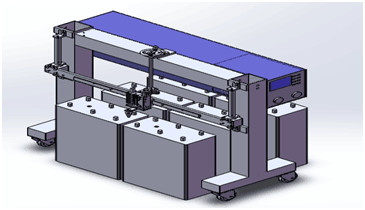

2.8. Vue d'ensemble de dispositif

2.9. Description des composants principaux d'équipement

batterie 2.9.1 plaçant et maintenant le système : placez manuellement la batterie sur la plate-forme de positionnement mobile, faites avancer le cylindre de positionnement arrière pour comprimer la batterie, et ajustez le mécanisme de positionnement avant selon la taille de batterie.

circuit de pressurisation de coquille de 2.9.2 batteries : après avoir appuyé sur le commutateur de début, le mécanisme de positionnement gonflable enfoncera, la tête en caoutchouc molle scellera automatiquement le trou de batterie, l'instrument d'essai sera démarré et gonflé, et la pression sera changée dans le temps exigé selon la pression atmosphérique d'ensemble. (l'heure de remplissage et la taille de remplissage peuvent être placées selon le volume de batterie.) En raison des différents modèles de batterie, les dimensions externes de chaque batterie changeront différemment, tellement là sont des vis d'approche et ajustement de type t sur le bloc de parenthèse, peut rapidement et commodément changer la largeur et la taille différentes, afin de réaliser différents types de batteries. Le cylindre est enfoncé au trou d'air de la batterie, et la batterie est chargée dans l'instrument d'essai vérifier si la batterie coule l'air. (la présente partie du mécanisme peut être ajustée selon la forme de la taille de batterie, appropriée pour différents types de détection de batterie, l'ajustement est commode et simple.)

2.9.3. Instrument d'essai : cet instrument d'essai est une méthode d'essai qui injecte la pression d'air dans l'article d'essai (objet) et des mesures le changement de sa pression interne de détecter s'il y a fuite. Le produit d'essai est d'abord injecté avec de l'air pressurisé. Le gaz est alors arrêté et un capteur sensible (DPS) de différence de pression est utilisé pour mesurer le changement interne de pression provoqué par la fuite, c.-à-d., la différence de pression entre l'essai et la norme.

2.9.4. Système de support : la structure carrée de soudure du passage 120120, peinture extérieure de cuisson, la couleur principale de l'aspect d'équipement est (fer) la couleur gsb05-1426-2001 8 PB07 bleue légère. L'embase est faite d'acier inoxydable de miroir, et d'autres pièces sont plaquées avec de l'acier A3.

2.9.5. Système de contrôle : la machine sera équipée d'un plat électrique, du commutateur de fuite, de l'alimentation d'énergie de stabilité de C.C et d'autres composants de circuit de puissance, relais de contrôle, dispositifs de contrôle de vanne électromagnétique et ainsi de suite. Et connexion externe, utilisant les connecteurs et la table des terminaux. Le relais EMPLOIE l'omron. Des câbles et les conduits d'air entre l'autre équipement sont câblés et sifflés ci-dessous.

Engagement de coopération

1. Nouvelle promesse d'équipement

Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.

2. Engagement de confidentialité

Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.

3. Engagement de service après-vente

(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;

(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh

(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
