Détecteur automatique de qualité de Polonais de machine de stratification de rendement élevé garantie de 1 an
1. Conditions de conception de la machine d'inspection de qualité pour l'électrode de batterie :
1.1. Basé sur les spécifications du contrôle de qualité du plat aggloméré d'électrode de batterie fourni par le client d'alimentation d'énergie de changhong de Sichuan, cet équipement conçoit et fabrique une machine d'inspection de plat d'électrode de batterie. À l'aide du principe de représentation de CCD, les plats d'électrode avec la poudre, l'éraflure, la fente, l'échantillonnage et d'autres problèmes de qualité extérieure sont choisis et des produits qualifiés sont rassemblés dans la boîte matérielle.
2. Configuration d'équipement principale
| Le numéro de série | Composition en système | La configuration de système | Le nombre de |
| 1 | Système de support | Composants de support | 2 |
| L'embase | 2 | ||
| 2 | Système de alimentation | Composants de poubelle | 4 |
| Assemblée de Jack - moteur | 1 | ||
| Composant de brosse | 1 | ||
| Le capteur | 2 | ||
| cylindre | 1 | ||
| 3 | Système de tasse d'aspiration de la référence 4 | Moteur servo | 1 |
| Composants de mandrin | 4 | ||
| Diviseur de FAO | 1 | ||
| Soupape rotative de la position 4 | 1 | ||
| De nouveau à la table | 1 | ||
| 4 |
Système de détection de CCD
|
Le CCD | 2 |
| stents | 2 | ||
| La source lumineuse | 2 | ||
| 5 |
Système de bande de conveyeur
|
Positionnement du montage | 12 |
| Bande de conveyeur | 1 | ||
| accouplement | 1 | ||
| Partie usinée | 1 ensemble de | ||
| Moteur pas à pas | 1 | ||
| 6 | Masquer le système de collection | Composants de poubelle | 4 |
| Assemblée de Jack - moteur | 1 | ||
| Composant de brosse | 1 | ||
| Le capteur | 2 | ||
| cylindre | 1 | ||
| 7 |
Masquer le système de manipulateur
|
Moteur servo | 2 |
| accouplement | 2 | ||
| Guide linéaire | 4 | ||
| Tasses d'aspiration de vide | 8 | ||
| Vis de boule | 2 | ||
| cylindre | 2 | ||
| 8 | Système électrique | PLC | 1 |
| extension | 2 | ||
| Écran tactile | 1 | ||
| Composants électriques | Un groupe | ||
| L'ordinateur | 1 ensemble de | ||
| 9 | Le système logiciel | Logiciel à traitement d'images | 1 |
| Logiciel système de stockage de base de données | 1 |
3. Paramètres techniques d'équipement
| Les caractéristiques de machine projettent | ZCCF02A |
| vide | ≤-88KPa |
| Puissance totale (kilowatts) | AC220V, 50HZ 3KW |
| Puissance de fonctionnement normale (kilowatts) | AC220V, 50HZ 2KW |
| Le poids | 1.5T |
| Taux de rotation de dispositif | 95% |
| Taux de passage d'équipement | 98% |
4. Composants principaux d'équipement

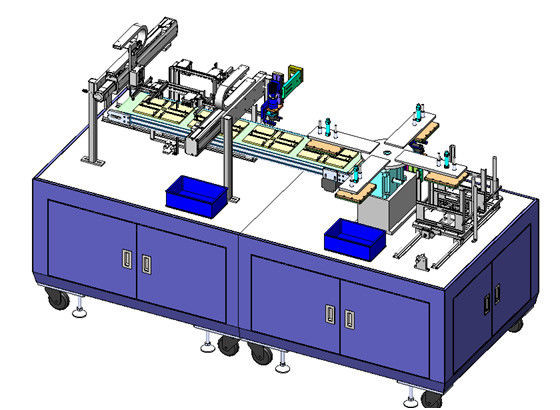

Cet équipement UTILISATION principal le principe de représentation de CCD pour prendre des photos sur la surface du poteau, et le compare au poteau standard pour juger, qu'il soit qualifié ou pas. Quand il n'y a aucun poteau, la boîte matérielle peut être automatiquement commutée. Le manipulateur suce la feuille de poteau de la boîte matérielle et la tourne 90 degrés. Le CCD détecte le fond de la feuille de poteau et le tourne 90 degrés. Les produits qualifiés continuent à se déplacer sur la bande de conveyeur à la station ci-dessus de détection, après la détection automatiquement envoyée à la station de décharge, les produits qualifiés dans la boîte matérielle, produits non qualifiés dans la boîte de rebut.
système de 4,1 cadres : la soudure carrée du passage 4080 est adoptée, qui est ferme et fiable, et l'aspect du joint de tôle peut effectivement empêcher la poussière d'entrer.
4,2 alimentant et système d'évacuation : la boîte matérielle universelle de la machine de stratification et de la trieuse est adoptée, et les deux stations sont échangées pour réaliser la production continue. Le capteur matériel est équipé au fond de la boîte matérielle pour alarmer automatiquement et commuter automatiquement la boîte matérielle.
4.4. Système de manipulateur de alimentation rotatoire : le diviseur précis de FAO est employé pour la rotation de 4 positions, 1 morceau de poteau de position alimentant, détection de CCD de 2 positions, 3 positions a qualifié des produits sont mis dans le montage de bande de conveyeur, 4 positions des produits que non qualifiés sont mis dans la boîte de chute.
5. Conditions ambiantes
Veuillez fournir le milieu suivant d'énergie
5,1 l'alimentation d'énergie
5.1.1 tension AC220V± 10%
5.1.2 fréquences 50 hertz + 1 hertz
5.2. La température : 5-35℃
Température de stockage : 0-40℃
5.3. Source d'air : 0.4-0.6mpa
5,4 l'humidité 30-80% mais ne devrait pas mouiller.
5,5 là n'est aucun gaz corrosif, liquide ou gaz explosif sur le site
5,6 conditions de couleur d'équipement : selon le plat de couleur ou le nombre de couleur fourni par la partie a, l'ordinateur est blanc.
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
