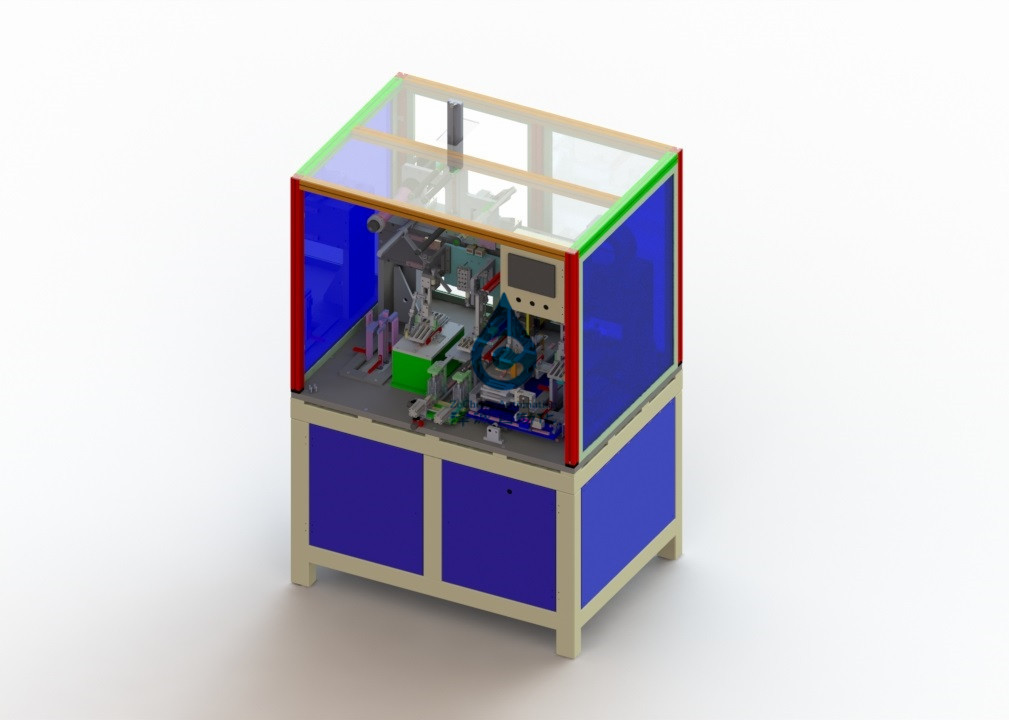

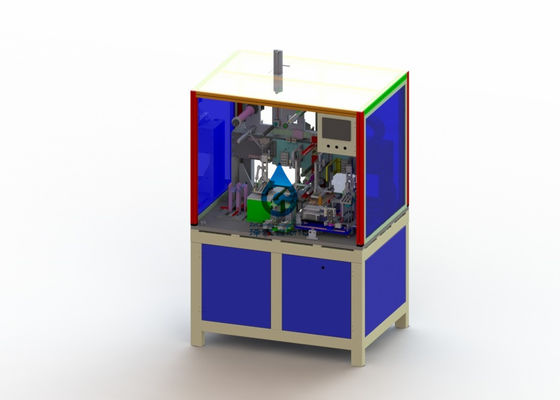

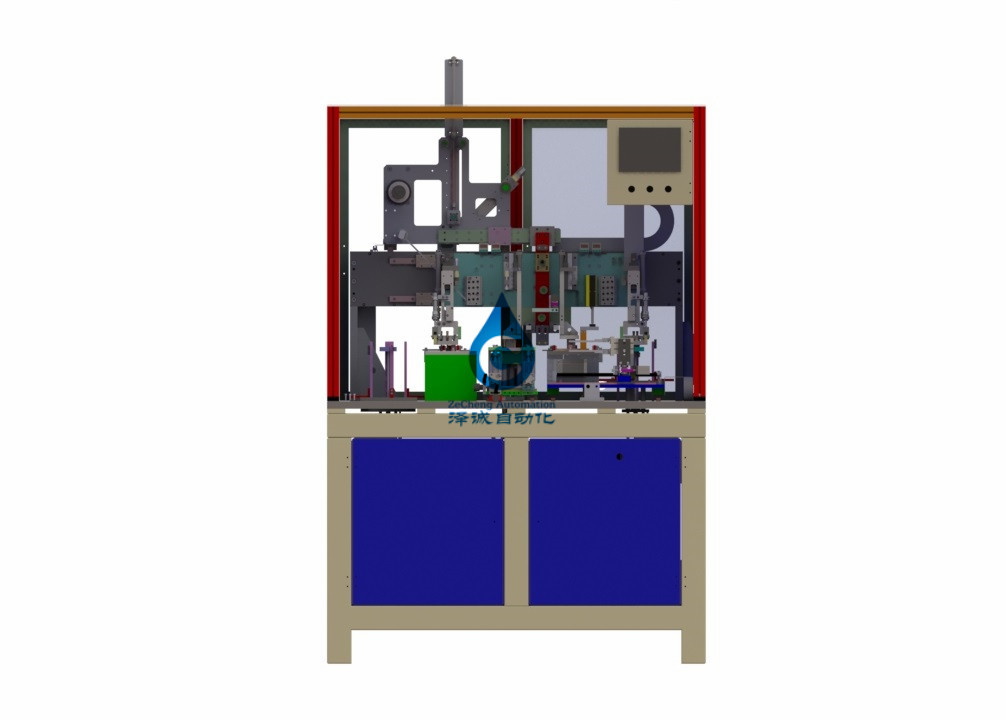

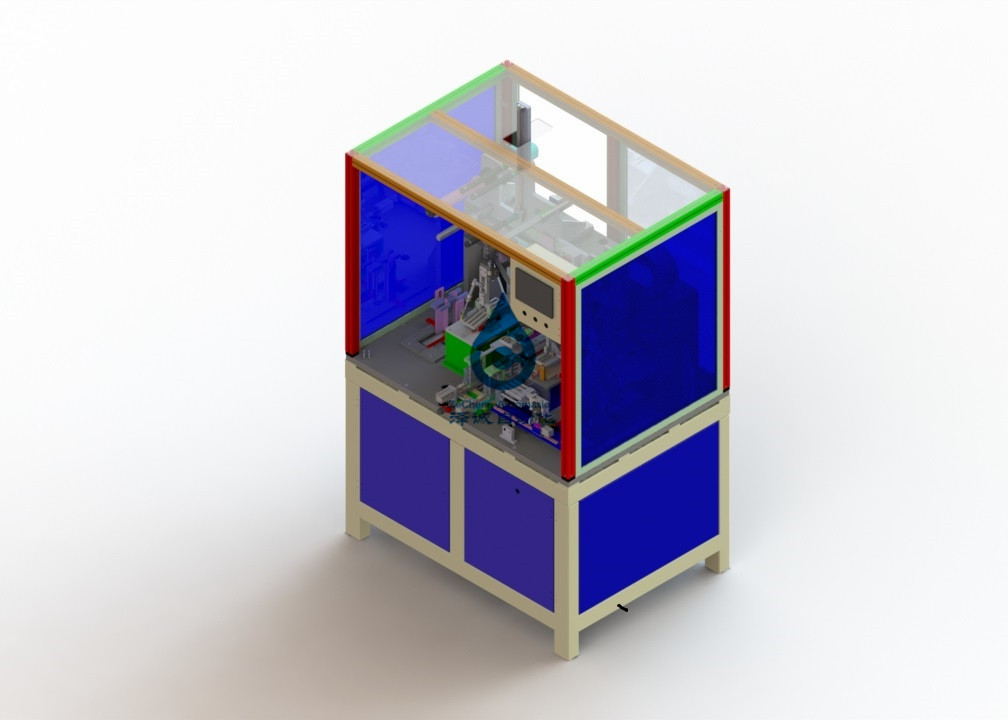

Machine automatique de stratification de la puissance 100AH pour la cellule de batterie de phosphate de fer de lithium

Machine automatique de stratification de la puissance 100AH pour la cellule de batterie de phosphate de fer de lithium

Machine de stratification d'arme semi-automatique de cellules de batterie de phosphate de fer de lithium de la puissance 100AH

1. Le profil

Cet équipement s'applique principalement au procédé en forme de z de stratification de la batterie de puissance. Le contrôle de PID est adopté pour commander la tension constante de diaphragme, et le positionnement secondaire est adopté pour assurer l'exactitude de stratification à moins de 0.5mm. Double unique - mécanisme de stratification de la position FAO, grande vitesse, l'adoption de la stratification et d'habiller la manière distincte, d'améliorer effectivement les performances coûtées du produit.

Usages spéciaux :

1,1 le PID est employé pour commander la tension constante de diaphragme

Le moteur de C.C est utilisé pour rassembler des données transmises par le potentiomètre de précision, et l'opération de PID est employée pour commander la tension du diaphragme pendant le processus d'oscillation.

haute précision 1,2

Par le positionnement secondaire du morceau de poteau, l'exactitude du morceau de poteau dans la pile est garantie pour atteindre 0.5mm.

1,3 empilement de la vitesse : 1.2-1.5 tranche/en second lieu

Le moteur servo est utilisé pour conduire le surgeon pour se déplacer rapidement de l'un côté à l'autre sur la voie de glissière pour lampling.

1,4 bas frais d'exploitation

Le dispositif adopte la méthode distincte de stratification et de habillage. Le dispositif fait seulement stratification. Après stratification, la cellule est sortie manuellement et la cellule est maintenue pour empêcher le desserrage.

2. Constituez

La composition est montrée ci-dessous

3. Spécifications d'équipement

3,1 objets applicables

1) Type carré nommé batterie secondaire d'ion de Li (lithium)

2) Matériel : Composé d'électrode positive : Électrode négative matérielle de batterie d'Al+ : Séparateur matériel de batterie de Cu+ : résine

3) Taille de batterie

Taille du schéma 5)

ZSC01A

3,2 paramètres techniques d'équipement

caractéristiques 4.Mechanical

machine de 4,1 stratifications

Le dispositif adopte le principe de l'amortissement de pression atmosphérique et de l'amortissement de ressort. Pendant que le nombre d'augmentations de couches de batterie, le dispositif descend graduellement, et la position de stratification est toujours maintenue dans le même lieu. La surface du plat de poteau est particulièrement traitée, et le plat et le diaphragme de poteau ne sont pas endommagés.

4,2 le système de empilement de mouvement de plate-forme

Le mécanisme adopte le moteur servo pour conduire la vis précise de boule pour se déplacer rapidement et la précision de position est fiable.

4,3 composants matériels de boîte

Matériel de haute qualité d'alliage d'aluminium, la surface après traitement spécial, résistance à l'usure douce, aucun usage et déchets. En même temps, les deux côtés de la boîte matérielle adopter la manière de souffler l'air et de le nettoyer à l'aspirateur, pour sucer la poussière loin, en même temps, pour s'assurer que le morceau de poteau n'absorbera pas le phénomène de plus que l'une seule pièce quand il est sucé par le surgeon de vide.

4,4 ensemble de surgeon de vide

Le surgeon spécial de vide est employé pour adsorber le plat de poteau aux points multiples pour s'assurer que le plat de poteau ne s'effondrera pas. De la boîte matérielle l'aspiration peut être pliée pour empêcher l'adsorption des poteaux multiples.

4,5 système de levage automatique de plat de Polonais

Le morceau de poteau est mis sur cric par la vis sans fin précise conduite par le moteur de progression pour s'assurer que le morceau de poteau est toujours à la même taille.

4,6 système de positionnement de plat de Polonais

Le mécanisme de FAO est employé pour placer exactement le plat de poteau. Après changement du modèle, vous devez seulement ajuster la position du bloc de limite

4,7 système de manipulateur de stratification

Le mécanisme de FAO est employé pour conduire 4 ensembles de composants de surgeon, et la stratification et le positionnement de saisir sont effectués simultanément.

4,8 système d'exploitation

Il peut être actionné avec un écran tactile. Cependant, l'arrêt d'urgence, le commutateur électrique est commutateur dur.

panneau de commande 4,9

La machine est indépendamment installée avec le conseil électrique, le commutateur interne de fuite, l'alimentation d'énergie de la stabilité de C.C et d'autres composants de circuit de puissance, contrôle avec PLC, relais, dispositifs de contrôle de moteur. Le rapport avec l'extérieur sera établi à l'aide du connecteur et le terminal station.PLC adopte le plafond d'OMRON.The du cable électrique est perforé. Des câbles et les conduits d'air entre l'autre équipement seront câblés et sifflés à la cloison inférieure.

milieu 5.Energy

Veuillez fournir les médias suivants d'énergie

10,1 alimentation d'énergie

1. Tension AC220V± 10% dans la variation instantanée monophasé sous 0.5s

2. Fréquence : 50Hz±1Hz

3) Capacité : 5kVA 220V

10,2 air

1) Pression 0.5mpa 5kGF/Cm2

2. Capacité 401/min

10,3 vide

Votre société fournit la source de vide (ou l'équipement à l'aide du générateur de vide).

états 6.Environmental

Le dispositif peut fonctionner sans barrières dans les conditions environnementales suivantes.

• Température de fonctionnement : 5-35℃

Température de stockage : 0-40℃

• L'humidité 30-80% mais ne devrait pas mouiller.

• Ne devrait pas contenir le gaz de sel, gaz corrosif de gaz toxique.

• La poussière ne devrait avoir aucune poussière conductrice.

• La frontière magnétique n'affectera pas la frontière magnétique du dispositif

• La vibration ne devrait avoir aucun choc et sentir la vibration.
