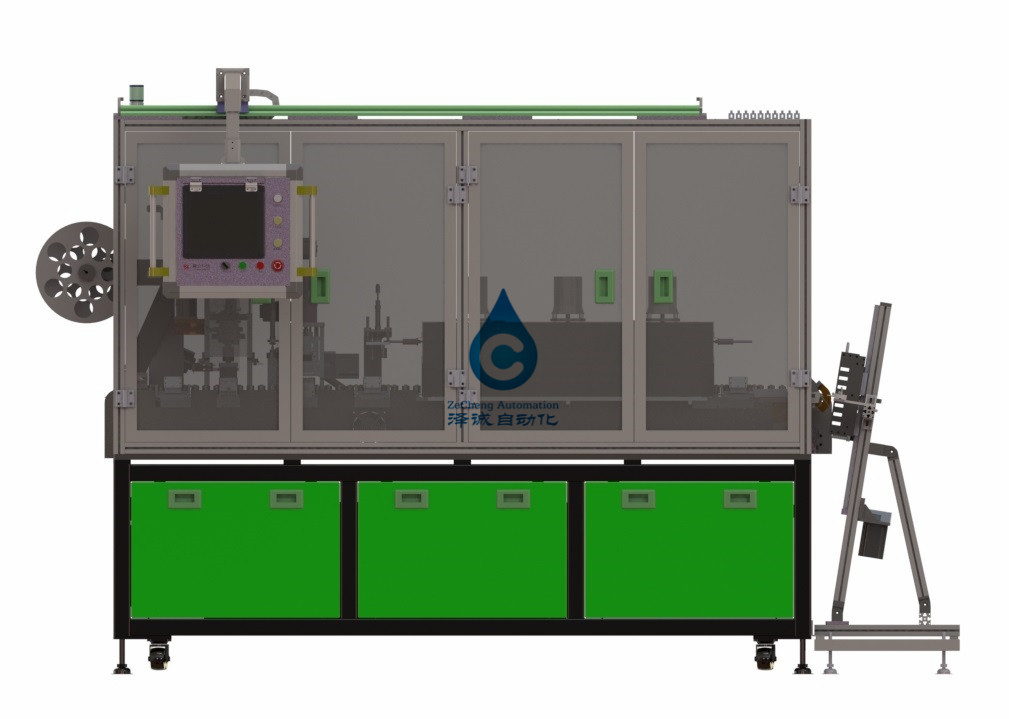

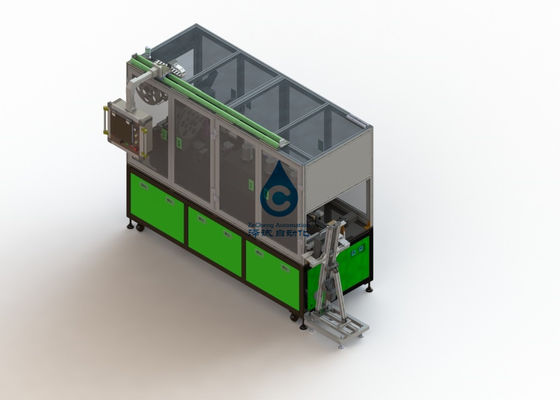

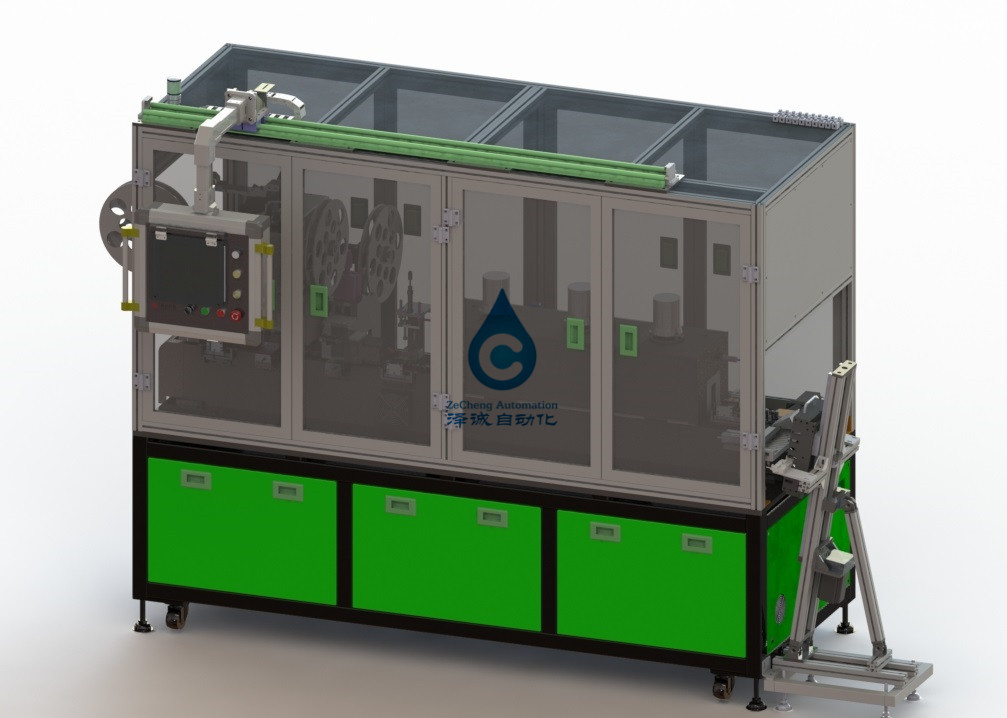

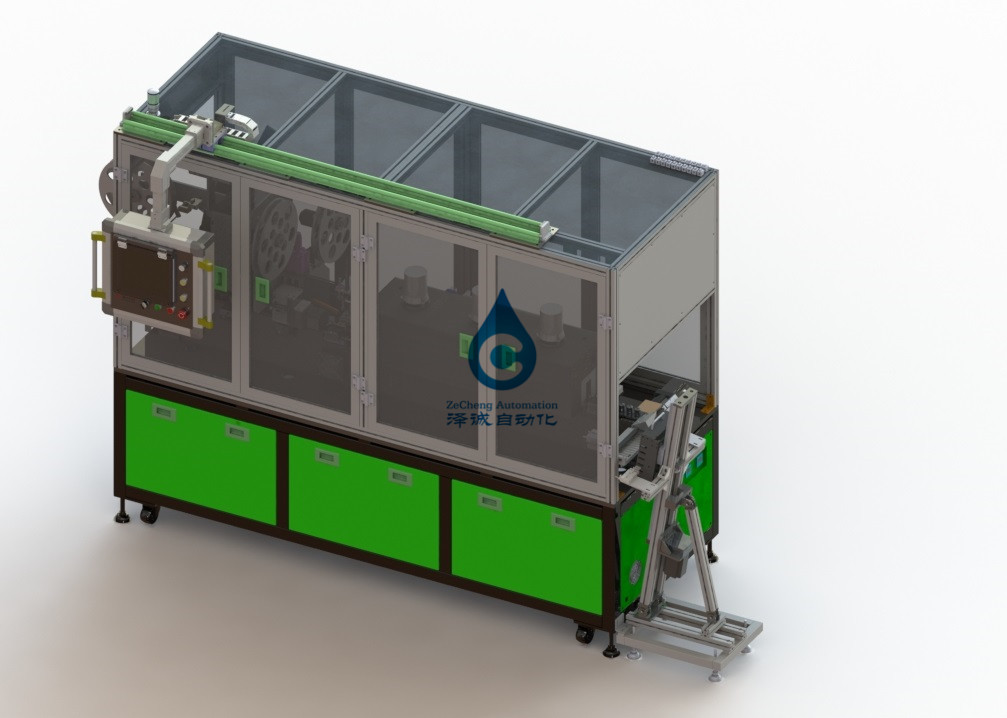

Chaîne de production de batterie au lithium de 100 PPM/min douille automatique faite sur commande
18650, 26650, chaîne de production automatique faite sur commande non standard de batterie au lithium de douille dispositif externe d'autocollant de film
1. Introduction de fonction et de principe d'équipement
Utilisé pour la douille automatique de PET/PVC de la batterie 18650 cylindrique, plus la formation positive de protection d'isolation et de rétrécissement de la chaleur. La machine entière adopte la chaîne donnant la structure.
La batterie est adsorbée sur la base à hautes températures d'aimant, et la chaîne est transportée point par point pour accomplir le tube thermo-rétrécissable de la douille de positionnement, de la feuille d'isolation du dessus de positionnement de poinçon, du positionnement secondaire et de la chaleur
Rétrécissement de vent et d'autres fonctions.
2. Écoulement d'action d'équipement
→ de feuille d'isolation de dessus de poinçon baguant la décharge de positionnement secondaire de → de rétrécissement de la chaleur de → de → de taille
3 : paramètres techniques de l'équipement
| Les paramètres de base | |
| Efficacité simple de machine | P100PPM |
| Vitesse linéaire à chaînes | Fréquence variable 0-3m/Min réglable |
| Taux de passage de produit | 99,50% |
| Taux de rotation de dispositif | 98% |
| Meurent la vie | +/- 0,3 millimètres |
| Meurent la vie | 800000 fois ou plus |
| La température thermique de rétrécissement | Température ambiante - 200℃ réglable, précision ±2℃ |
| Le bruit | DB 60 ou moins |
| Configuration d'usine | |
| L'air comprimé | Acuité 0,6 MPA |
| La tension d'entrée | 380 v/50 hertz, 25 kilowatts |
| Eau du robinet | Fournissez l'interface de conduite d'eau de 1 pouce au peu d'installation d'équipement |
| Décharge des eaux usées | Fournissez l'interface de tuyau de décharge des eaux usées de 1 pouce au peu d'installation d'équipement |
4. Composantes principales de l'équipement
| NON | Le nom du | Le contenu est présenté |
| 1 | Mécanisme d'alimentation | 1 ensemble, accouplant l'équipement avant, masquer automatique. |
| 2 | Placez l'organisation | 1 réglé, y compris la bobine déroulant, barre de guide, barre de guide, moteur servo de guide, coupeur rotatoire d'anneau, le fond élevé de tube rétrécissable chaud du positionnement précis secondaire ; La batterie est conduite par le bloc du cylindre V pour réaliser le positionnement précis de la batterie. Pour réaliser la longueur thermo-rétrécissable de tube alimentant, coupe automatique d'anneau. Plus en rechargeant le petit pain utilisant le lien de bande, assurez la continuité et facile à utiliser. Le coupeur est guidé par une douille de guide pour assurer l'exactitude. La coupe rotatoire d'anneau de la lame est conduite par un moteur de progression. |
| 3 | Mécanisme automatique d'isolation d'insertion | Un ensemble, y compris le déroulement isolé de film, le dessin de pas et le découpage pneumatique, rebobinage de chute. Pour réaliser le poinçon et la coupure de la protection en caoutchouc d'isolation positive, on s'attend à ce que la batterie soit extrême automatiquement. Les déchets ont un enroulement de mécanisme d'enroulement. |
| 4 | Mécanisme de correction de position | 1 ensemble, corriger la position de la batterie et du montage d'aimant avant rétrécissement thermique, font le bâton d'aimant en dessous de la batterie, s'assurer que le bord inférieur de paquet ne touchera pas l'aimant dans le rétrécissement de la chaleur, éviter le mauvais bord inférieur de petit pain. |
| 5 | Four de la chaleur | four de rétrécissement de 1 air réglé et chaud, distribution de circulation d'air chaud dans le four, uniforme chaud de température de l'air, contrôle précis, la chaîne de convoyeur marchant dans la rotation de batterie de four, pour assurer l'uniformité de la chaleur du tube thermo-rétrécissable, du rétrécissement thermo-rétrécissable de tube près de la surface de batterie et pour maintenir beau. |
| 6 | Mécanisme de transport | 1 réglé, principalement composé de barbotin de chaîne et de commande d'étape, accomplit l'alimentation d'étape de la batterie, et puis charge la batterie dans la douille, la protection en caoutchouc, le rétrécissement de la chaleur, la décharge et d'autres domaines fonctionnels. Chaque plat à chaînes est équipé d'une batterie magnétique d'adsorption de plate-forme. |
| 7 | support | 1 ensemble, soudure de 50 places. |
| 8 | L'interface homme-machine | 1 réglé, tournent l'interface homme-machine. |
Engagement
1. Nouvelle promesse d'équipement
Notre société garantit que tous les composants d'équipement seront en état complètement nouvel, aucun a employé des composants.
2. Engagement confidentiel.
Notre société promet que sans autorisation écrite, tous les information technique et renseignements commerciaux de client ne seront pas fuite à aucun tiers.
3. Engagement de service après-vente
Notre société fournissent une garantie d'an pour commencer de la date du contrôle de réception de site, le coût de maintenance est exempté au cours de la période de garantie, les pièces de port de l'équipement et des pièces endommagées par utilisation ou force inexacte de majeure est exclues de la garantie. Si l'équipement se produisait réparation de dysfonctionnement et de besoin par le vendeur après expiré de la garantie, le coût négocié par les deux côtés.
