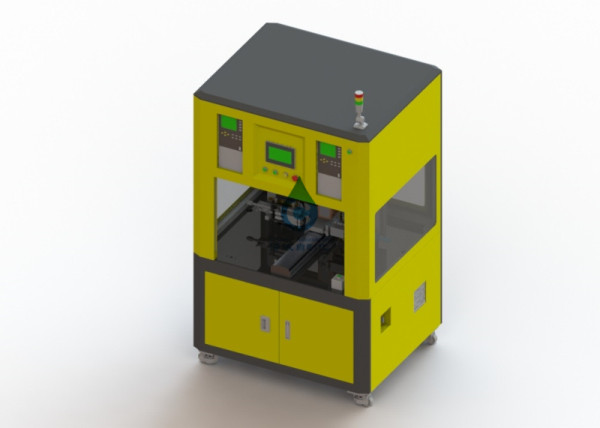

Machine de soudure semi-automatique pour la batterie cylindrique 0.1-0.3mm
caractéristiques
3,1 pour s'adapter à l'objet
Taille cylindrique de cellules
| Modèle | Diamètre (millimètres) | Longueur (millimètres) |
| ZQA01B | 18-35 | 50-80 |
3,2 paramètres techniques d'équipement
|
caractéristiques Article |
ZPBC02-00 | |
|
技术参数 Paramètres techniques |
Efficacité (page par minute) | 30 |
| Nickelez l'épaisseur de couche (les millimètres) | 0.1-0.3 | |
| XTrip (millimètres) | 500 | |
| YTrip (millimètres) | 500 | |
| Courant de soudure (A) | 500-5000Adjustable | |
| Temps de soudure (Mme) | 1-100Adjustable | |
| Système d'air comprimé | source 0.4-0.7MPaAir fournie par la partie A | |
| Toute la puissance (kilowatts) | 3 | |
| Puissance de fonctionnement normale (kilowatts) | 2,5 | |
| Contour (L*W*H) | 1200*1000*1900 | |
3,3, effet de la soudure
Caractéristiques mécaniques
4,1 système de logement de support
Le dispositif a un squelette de soudure stable et fiable. Le substrat est fait de plaque d'acier avec une épaisseur de 20-25mm et la surface est plaquée.
La couverture extérieure adopte la structure d'alliage de tôle et d'aluminium, beau et généreux

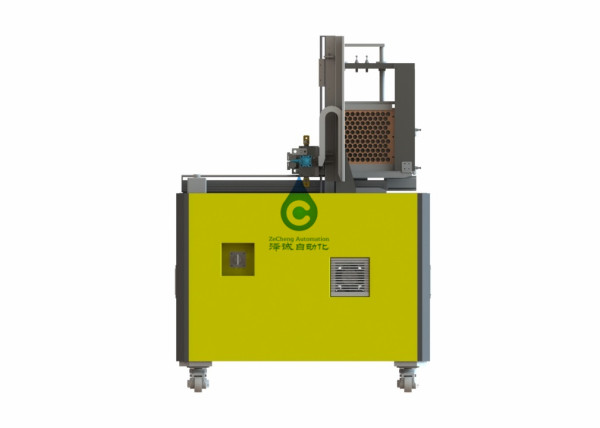

4,2 système de soudure de montage de batterie cylindrique
La batterie cylindrique est manuellement déchargée au montage de positionnement pour le positionnement précis

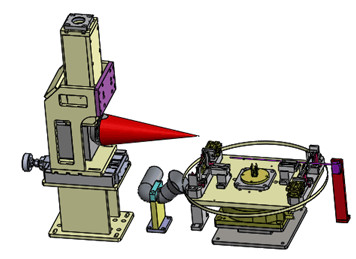

4.3 système de soudure de plate-forme
Le moteur servo conduit la vis de boule pour conduire la plate-forme pour effectuer le mouvement DE X/Y sur le rail de guide linéaire précis, et les goupilles sur la batterie cylindrique sont distribuées pour la soudure.

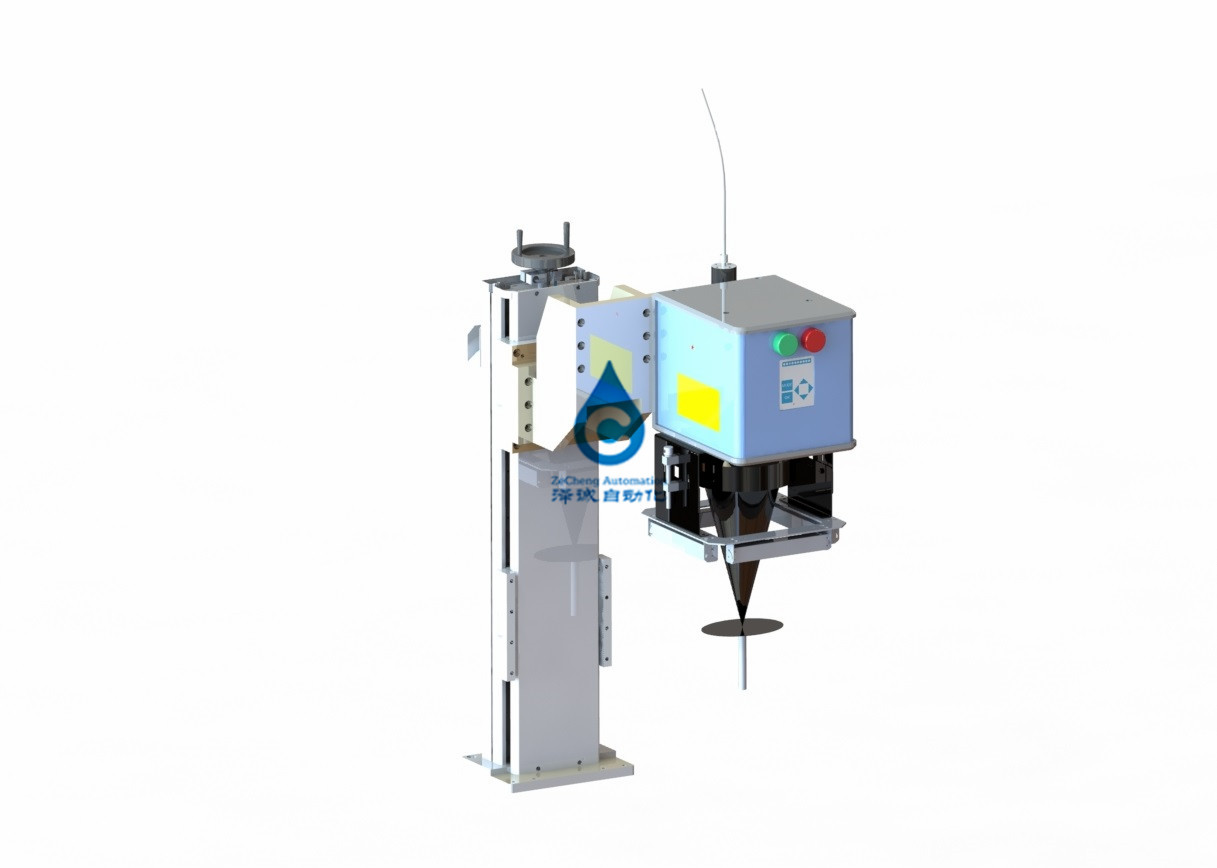

Le mécanisme de soudure est symétrique des deux côtés et est soudé simultanément
4,5 le système d'exploitation
Opération d'écran tactile. Il y a de démarrage, arrêt d'urgence, manuel et boutons automatiques
4,6 système de contrôle
La machine est indépendamment installée avec le conseil électrique, le commutateur interne de fuite, l'alimentation d'énergie de la stabilité de C.C et d'autres composants de circuit de puissance, contrôle avec PLC, relais, dispositifs de contrôle de moteur.
Le rapport avec l'extérieur sera établi au moyen de connecteur et Station terminale.
Le PLC adopte le plafond de Panasonic PLC.The du cable électrique est perforé. Des câbles et les conduits d'air entre l'autre équipement seront câblés et sifflés à la partie plus inférieure
5. Milieu d'énergie
Veuillez fournir les médias suivants d'énergie
alimentation de l'énergie 5.1The
1> la fluctuation 1%One-time<0> de la tension AC220V±10% est moins de 1% dans 0.5s
2>frequency 50Hz±1Hz
5.2Air
1>Pressure 0.5Mpa<5kgf>
2>Capacity 10L/min
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
