Chaîne de production automatique de batterie de téléphone portable de lithium de démarreur de PLC
Chaîne de production automatique de batterie de téléphone portable de production de batterie au lithium de démarreur
Batterie automatique de démarreur, batterie de téléphone portable, batterie de stockage de l'énergie, équipement de production automatique
Chaîne de production de batterie au lithium d'I. :

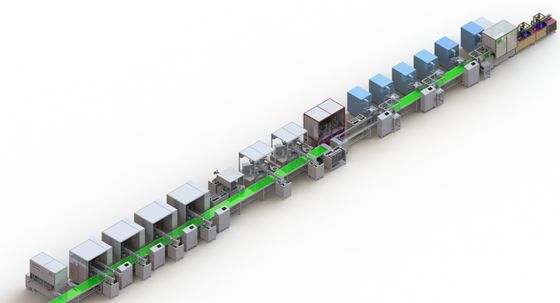

1. Chaîne de production automatique de la batterie en aluminium
1.1. Conditions de conception d'équipement complet pour la production de batterie d'ion de lithium
Conditions de 1.1.1 capacité de production :
| NON. | Condition de capacité (par minute seule) | Heures par jour fonctionnantes |
| 1 | 6PPM | 20hours |
1.1.2. La ligne entière est production complètement automatique, et toutes les stations réalisent l'alimentation et le déchargement automatiques du manipulateur.
1.1.3. Caractéristiques :
alimentation automatique de 1.1.3.1, pesage automatique, filtrage automatique de la poudre de fer, mélange automatique et mélange, pour réaliser la production protégée de la poussière.
alimentation automatique de pâte de revêtement de 1.1.3.2, revêtement automatique, cuisson.
1.1.3.3. Coupe et stratification de moule de matériel avec la grande vitesse.
procédé de stratification de 1.1.3.4.
1.1.3.5, la cellule de batterie est automatiquement accompli dans tous les processus après stratification, et l'équipement dans tous les processus a sa propre fonction de détection, résolvant effectivement les problèmes de contrôle de qualité du produit de batterie de puissance. Avec la fonction de l'analyse de données, le format de la base de données est compatible aux conditions du système de contrôle central de l'acheteur. Pendant le processus de fabrication entier, l'électrode et la cellule ne sont pas touchées manuellement.
1.1.3.6 chaque machine simple est équipé d'un PLC et d'un écran tactile indépendants. La chaîne de production entière peut être actionnée par une machine simple ou la ligne entière peut être automatiquement produite. La machine simple commencera à se déplacer après la détection de la cellule électrique, et la machine simple ne se déplacera pas après que le capteur de détection soit décommandé.
le transporteur de pince de 1.1.3.7 est adopté pour que le transport de batterie évite effectivement la pollution de frottement provoquée par la transmission plate de ceinture.
il est facile remplacer 1.1.3.8, le modèle, le transporteur de montage peut être ajusté selon le besoin, épargnent le coût.
1,2 le système de production répond aux caractéristiques matérielles suivantes :
| modèle | Largeur de W (millimètre) | L colonne de poteau de la taille (millimètre) | Épaisseur de H (millimètre) |
| ZDAD01A | 130 | 155 | 36 |
| 120 | 187 | 45 | |
| 112 | 207 | 59 | |
| 90 | 110 | vingt-deux |

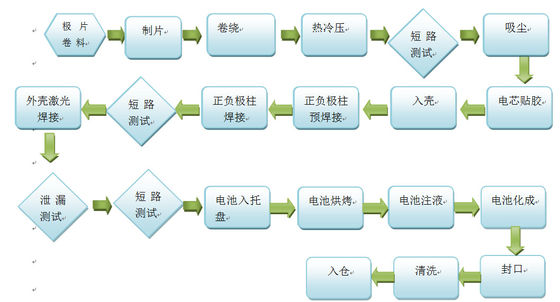

1,3 configuration de dispositif :
| NON. | Nom de processus | Nom d'appareil | Efficacité | Quantité |
| 1 | alimentation | Machine de alimentation complètement automatique | 2 | |
| 2 | émoi | Mélangeur de vide | 300L | 2 |
| 3 | revêtement | machine de revêtement | 15m/min | 2 |
| 4 | Pression de rouleau | Presse de rouleau de haute précision | 15m/min | 2 |
| 5 | Points d'article | Machine de fente | max50m/minute | 2 |
| 6 | production | Machine de découpage | 100 | 2 |
| 7 | stratifié stratifié | Machine de stratification automatique | 0,5 s/piece | 6 |
| 8 | preweld | Pré-soudeuse d'oreille de poteau de cellules | 5 | 1 |
| 9 | Soudure de couvercle | Machine de soudure de couvercle | 5 | 1 |
| 10 | Dans la coquille | Conducteur automatique de coquille | 5 | 1 |
| 11 | transport | Bande de conveyeur à chaînes de double vitesse | 2 | |
| 12 | Manipulation de batteries | Transporteur de cellules | 8 | |
| 13 | Plateau de boursouflure | Plateau de boursouflure | 400 | |
| 14 | Plat d'alliage | Machine automatique de fermeture de chapeau | 5 | 1 |
| 15 | X - Détection de RAY | X - Machine d'essai de RAY | 5 | 1 |
| 16 | Soudure laser | Machine de soudure laser | 5 | 1 |
| 17 | Détection de fuite | Spectromètre de masse d'hélium complètement automatique | 2 | 3 |
| 18 | faites cuire au four | four | ||
| 19 | Liquide de note | Machine liquide complètement automatique d'injection | 2 | 3 |
| 20 | sprigging | Machine de clouement automatique | 5 | 1 |
| vingt des | Support laissé | 5 | 1 | |
| vingt-deux | clou | Arrache-clou automatique | 5 | 1 |
| vingt-trois | dans | Dans un réservoir | ||
| vingt-quatre | Le cachetage | Machine de cachetage de laser | ||
| 25 | Détection de fuite | Spectromètre de masse d'hélium complètement automatique | 2 | 3 |
| 26 | nettoyage | Machine de nettoyage automatique | 5 | 1 |
| 27 | détection | Machine d'essai complètement automatique | 5 | 1 |
| 28 | enduit enduit | Machine de revêtement complètement automatique | 5 | 1 |
| 29 |
Tranches de PVC de pâte
|
Machine de stratification d'isolation complètement automatique | 5 | 1 |
| 30 | transfert de batterie | Manipulateur de transfert de batterie | 5 | 1 |
| 31 | transfert de batterie | Manipulateur de alimentation | 5 | 2 |
| 32 | transfert de batterie | Bande de conveyeur | 5 | 3 |
2, produit
