Ruban adhésif automatique de morceau de Polonais coupant l'équipement, chaîne de production de batterie de voiture
1, specification1 matériel.
Poussée
| Type de plat | W | L |
| Unité : millimètre | ||
| 1 | 350-460 | 60-1500 |
| Caractéristiques de bande | 10-30 | 350-460 |
2. Paramètres techniques
| La longueur de Polonais peut être coupée (les millimètres) | <1000> | 1000~2000 | Longueur illimitée (collecteur manuel) | ||
| Erreur de longueur de tranchant (millimètres) | ±0.5 | ||||
| Erreur de longueur du secteur de matériel de coupure (millimètres) | ±0.5 | ||||
| Coupez la rectitude de bord (les millimètres) | ±0.02 | ||||
| Coupez la taille des bavures (um) | ≤20 | ||||
| battement de production (page par minute) | 12 (morceau 750mmPole) | ||||
| Conditions de bulle | Diamètre moins de 2mm | ||||
| Le papier adhésif couvre la portée du secteur de revêtement (les millimètres) | 0.5-2 | ||||
| Réception de la manière | Inclinez vers le bas, collection matérielle manuelle | ||||
3, caractéristiques de fonctionnement
3,1, le matériel de enroulement de morceau de poteau déroule automatiquement, le matériel de enroulement de morceau de poteau est continué dérouler automatiquement par le moteur pas à pas, l'axe de gonflement d'air augmente le matériel de enroulement, la déviation est rectifiée automatiquement, et la bobine déroule automatiquement.
3.2. Mécanisme de tension : rouleau de gravité d'utilisation pour maintenir la tension constante.
3.3. Plate-forme de réapprovisionnement en combustible : en réapprovisionnant en combustible, automatiquement la presse le morceau de poteau avant, pressent le nouveau morceau de poteau après remplacement, ont découpé le morceau de poteau et coller l'avant et de retour deux morceaux de poteau avec le ruban adhésif.
3.4. Mécanisme de roulement de bande : les commandes de moteur de progression le mécanisme de roulement de bande en avant par la ceinture synchrone. Après que la bande soit apposée au poteau, le moteur se déplace pour rouler la bande. Quand en position, découpez.
3.5. Dispositif de conduite : après que le senseur détecte la couche de revêtement du morceau de poteau, le moteur de progression conduit les berceaux pour avancer, et conduit le morceau de poteau pour aller une longueur fixe à attacher du ruban adhésif ou découper.

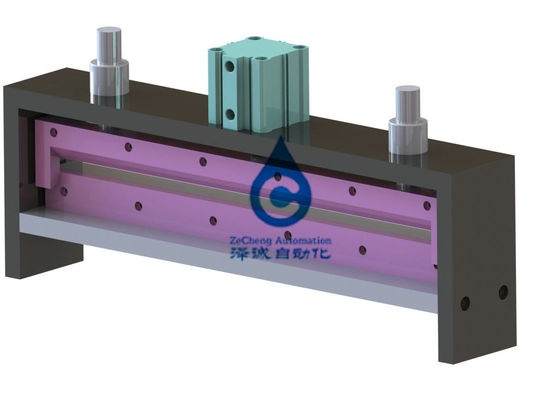

3.6. La position du coupeur est fixée, et le coupeur conduisant pneumatique est habitué pour découper. En découpant, le plat de poteau est pressé d'abord et ensuite découpé. Aucune bavures, bobines ou fissures en tranchant du morceau de poteau ou du secteur matériel ; Il n'y a aucune baisse d'éraflure et de poudre dans le tranchant du secteur de feuille de poteau.
3.7. Pendant le processus de coupure entier, il n'y a aucun étirage du plat de poteau ; Aucun dommages à toute partie du poteau, d'aucune pollution, etc.
3.8. La position du capteur de détection est fixée.
3.9. Le capteur de longueur constante de détection de la tranche de poteau est un capteur magnétique de porte de longueur.
3,10, ont découpé le poteau dans le manuel sélectionnent empilé d'une manière ordonnée.
3. Environnement d'utilisation de produit
Air comprimé : 0,4 | 0.6mpa (4-6kgf/cm), débit de chaque ensemble d'air comprimé est 10L/min, taux d'utilisation est 50%
Température ambiante : 20 | 35℃
Hygrométrie : 5 | 55%HR
Source d'énergie : AC220V, monophasé ; La fluctuation de tension est moins de ±10% ; Alimentation d'énergie : degré 3KVAVacuum : -101kp | -50kp.
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. En
(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
