Chaîne de production de batterie d'automobile consommation basse d'énergie de formation en acier de machine
1. Impératifs techniques pour la nervure formant la conception
1.1. But d'équipement : équipement spécial conçu et construit pour la nervure selon les conditions de fabrication de nervure fournies par la partie A. La machine de moulage inclut un support d'alimentation automatique pour la courroie de départ, une machine de alimentation automatique, un ensemble de matrice d'estampillage et un ensemble de boîte de collection de produit fini. Une presse de poinçon.
1.2. Processus de fabrication en acier : → de alimentation automatique de ceinture de → en acier de cadre une fois emboutissant formant masquer de →.
1.3. Capacité et paramètres de processus de la nervure formant la machine :
matériel 1.3.1 de renfort : 0.5mm×14mm×L, le poids de chaque plat est environ 10 | 30kg, la taille du trou intérieur fourni : diamètre 240
1.3.2 longueur de moulage : 80 | 350mm.
presse 1.3.3 de 16 tonnes, avec une vitesse de 40 fois /min. Alarme de compte.
mécanisme d'alimentation 1.3.4 automatique : la longueur est réglable de 80 millimètres à 350mm±0.5.
cadre de soutien de 1.3.5 nervure : facile à charger, avec le dispositif de tension.
nervure 1.3.6 formant et coupant le moule : la longueur de formation est réglable de 80 millimètres à 350mm, avec les fonctions de la formation, de l'aplatissement et de la coupure, commode pour le démontage.
réservoir de collection de 1.3.7 produit fini : le produit glisse automatiquement dans la boîte de réception avec le réservoir de transport pour s'assurer qu'il est ordonné et dans la même direction. Chaque boîte est environ 1000 morceaux, qui peuvent être ajustés selon différents modèles.
1.4. Nervure formant l'équipement de composition en machine :
| Le numéro de série | Le nom du processus | Nom d'appareil | Capacité d'équipement | Quantité (station) | note |
| 1 | alimentation | Support d'alimentation automatique | -- | 1 | Alimentation automatique |
| 2 | alimentation | Conducteur automatique | 80 | 350mm réglables | 1 | |
| 3 | Estampillage de la formation | presse | 16T (course de 55mm) | 1 | Fourni par le nouveau taihang |
| 4 | Bâti en acier | Nervure formant le moule | 40 racines par minute | 1 | |
| 5 | masquer | Réception de la boîte | 1000 | 1 |
2. Équipement principal et équipements de nervure formant la machine

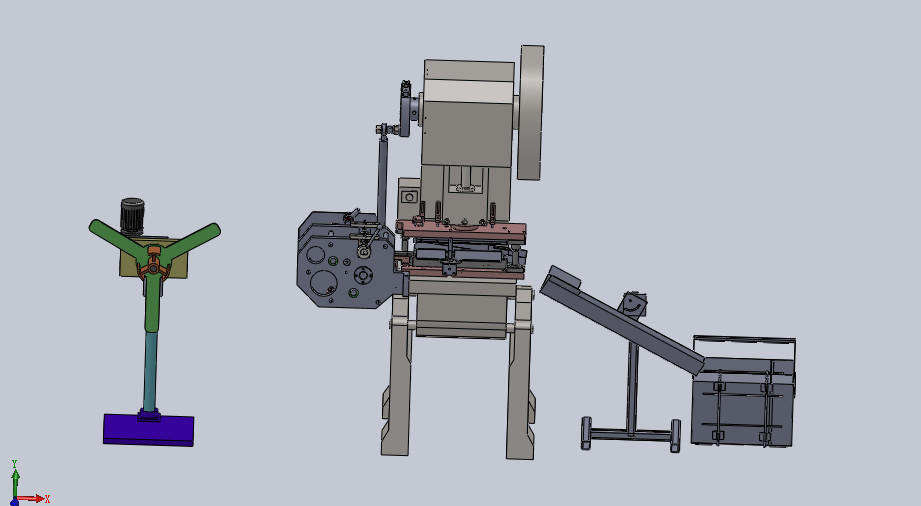

Le tableau général est comme suit :
2.1. Support d'alimentation automatique
But : l'équipement est utilisé pour l'appui de la ceinture en acier, y compris le moteur de déroulement et le système de contrôle.

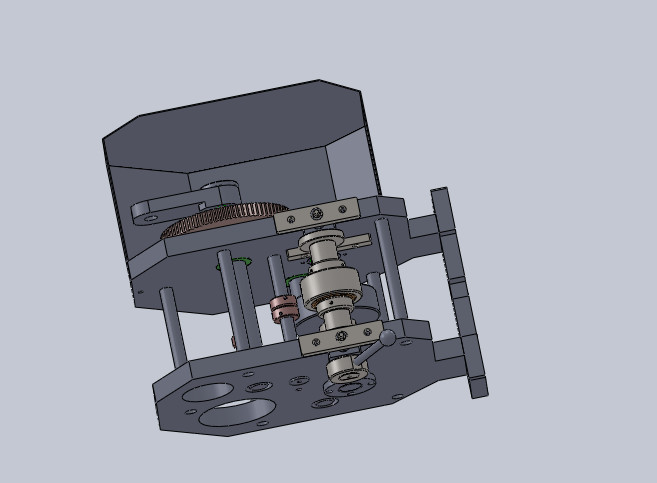

2.2. Conducteur automatique
Cette machine convient à l'alimentation automatique avant la formation de barre. Elle conduit le mécanisme détraqué de bielle pour tourner et le mécanisme d'alimentation pour se déplacer par la rotation du volant rotatoire sur la presse de poinçon. La longueur de alimentation est 80 | 350mm et la précision d'alimentation est le ± 0.5mm.
2.3. presse
Les paramètres techniques principaux de l'équipement sont fournis par la poinçonneuse de nouveau taihang.
2.4. Nervure formant le moule
2.4.1. But d'équipement : le moule s'applique principalement à la formation de la nervure, y compris les fonctions de la coupure et de la formation, de l'aplatissement et de la décharge.
2.4.2. Schéma de principe :

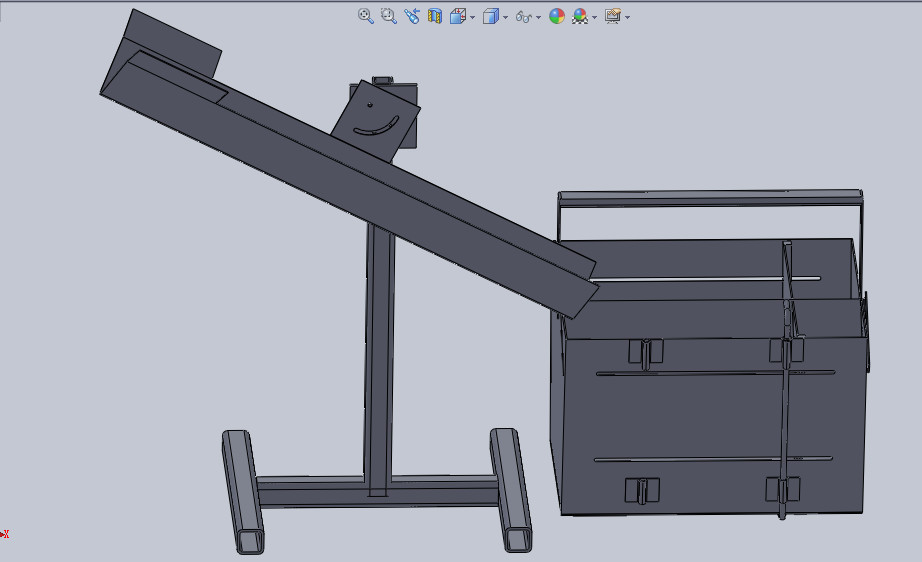

2,5 la boîte de collection
but 2.5.1 de l'équipement : la boîte de collection est utilisée pour la collection après le bâti de la barre d'acier. La barre d'acier après que le bâti de la presse de poinçon soit automatiquement rassemblé dans la boîte de collection par le descendeur et d'une manière ordonnée placé.
description de l'équipement 2.5.2 : il y a une porte mobile au fond de la boîte de collection, qui peut être ouverte et la nervure peut être sortie.
3. Médias d'énergie
3.1. L'alimentation d'énergie
3.1.1. Tension AC380V, triphasée ; La fluctuation de tension est moins de ±10%.
3.1.2. Fréquence 50 hertz.
3.2. air
3.2.1. Pression 0,4 | 0.45mpa.
3.2.2. Débit de 10L/min.
4. Conditions environnementales
Le dispositif peut fonctionner sans barrière dans les conditions environnementales suivantes
4.1. Température ambiante : 0 | 40℃
4.2. Humidité 30-80% mais aucune condensation.
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. En
(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
