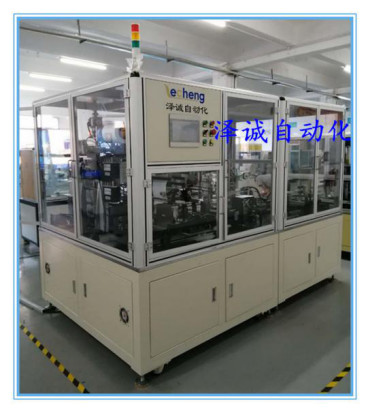

Machine de stratification automatique d'Ion Battery Production Line Fully de lithium
1. profil d'équipement :
introduction 1,1 aux fonctions et aux principes de dispositif :
Cet équipement complète le procédé automatique de stratification de la batterie de puissance, et ses fonctions principales incluent l'alimentation de feuille de poteau, la stratification, la bobine de queue, adhésif et masquer. Diaphragme actif déroulant, par le rouleau de transition, le mécanisme vertical de tension dans la table de stratification principale. La table principale de stratification conduit le diaphragme pour se déplacer dans les deux sens, se pliant dans une forme de Z et plaçant le poteau. Manipulateur positif et négatif de la boîte de film de poteau positif et négatif pour sortir le film de poteau, par la plate-forme de positionnement secondaire plaçant, exactement pile sur la plate-forme principale de stratification. Après l'empilement au nombre réglé de morceaux, cessez stratifier, bobine automatique de queue, bande du sac U de bord, automatiquement vers le bas à la plate-forme de décharge.
2. Fonctions d'équipement et paramètres techniques
|
Caractéristiques de machine projet |
ZCCE04A-01 | |||
| Empilant la vitesse (puce de s) | 1,2 secondes/morceau | |||
| Exactitude de l'alignement entre le poteau et le diaphragme | Déviation centrale ≤±0.5mm (longitudinale) | |||
| Diaphragme à l'exactitude d'alignement de diaphragme | La déviation d'alignement de fin est moins que ±0.3mm | |||
| Exactitude simple d'alignement de puce | +/- 0,3 millimètres | |||
| Exactitude globale d'alignement des poteaux | +/- 0,5 millimètres | |||
| Temps auxiliaire d'achèvement d'un (s) unicellulaire | Temps de enroulement ≤5s de queue simple de recouvrement (si l'enroulement du temps est accumulé au-dessus de beaucoup de tours), et temps d'emballage ≤70s | |||
| Temps de travail de l'électrode une fois installée (h) | 0,5 | |||
| Nombre de stratifier | Peut être placé | |||
| Externaliser le diaphragme | Nombre de diaphragme réglable | |||
| Manière de finition | Bande de l'enveloppe U de bord | |||
3. Environnement d'utilisation d'équipement
(1) air comprimé : 0,4 | 0.8mpa (4-8kgf/cm2), débit : 280L/min ;
(2) conditions de vide d'équipement : degré de vide : -101kp | -50kp, débit : 8L/S ;
(3) dépoussiérage : la partie b aura un ventilateur d'extraction dans l'équipement et met de côté une interface de dépoussiérage ;
(4) température ambiante : 20 | 35℃ ;
(5) hygrométrie : 5-55% HEURE ;
(6) propreté environnementale : aucun gaz corrosif, liquide ou gaz explosif sur le site ;
(7) alimentation d'énergie : AC220V, monophasé ; La fluctuation de tension est moins de ±10% ; Alimentation d'énergie : 6KVA.
