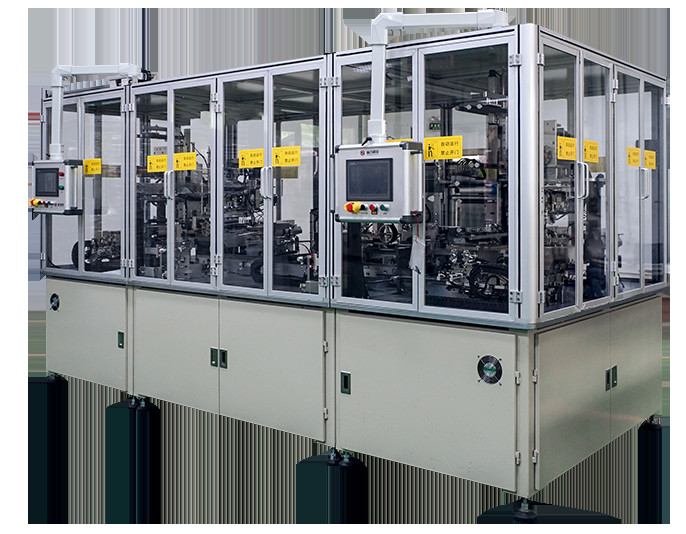

Machine de stratification de lithium de station blanche d'Ion Battery Production Line Double
1. Profil d'équipement :
introduction 1,1 aux fonctions et aux principes de dispositif :
Cet équipement complète le procédé automatique de stratification de la batterie de puissance, et ses fonctions principales incluent la stratification automatique, masquer de stratification, de bobine de queue, adhésif et automatique. Diaphragme actif déroulant, par le rouleau de transition, le mécanisme vertical de tension dans la table de stratification principale. La table principale de stratification conduit le diaphragme pour se déplacer dans les deux sens, se pliant dans une forme de Z et plaçant le poteau. Manipulateur positif et négatif de la boîte de film de poteau positif et négatif pour sortir le film de poteau, par la plate-forme de positionnement secondaire plaçant, exactement pile sur la plate-forme principale de stratification. Après l'empilement au nombre réglé de morceaux, cessez stratifier, bobine automatique de queue, bande du sac U de bord, automatiquement vers le bas à la plate-forme de décharge.
2. Fonctions d'équipement et paramètres techniques
Caractéristiques de machine
projet
ZCCE04A-00
Empilant la vitesse (puce de s)
0,7 secondes/morceau
Exactitude de l'alignement entre le poteau et le diaphragme
Déviation centrale ≤±0.5mm (longitudinale)
Diaphragme à l'exactitude d'alignement de diaphragme
La déviation d'alignement de fin est moins que ±0.3mm
Exactitude simple d'alignement de puce
+/- 0,3 millimètres
Exactitude globale d'alignement des poteaux
+/- 0,5 millimètres
Temps auxiliaire d'achèvement d'un (s) unicellulaire
Temps de enroulement ≤5s de queue simple de recouvrement (si l'enroulement du temps est accumulé au-dessus de beaucoup de tours), et temps d'emballage ≤70s
Temps de travail de l'électrode une fois installée (h)
0,5
Nombre de stratifier
Peut être placé
Externaliser le diaphragme
Nombre de diaphragme réglable
Manière de finition
Bande de l'enveloppe U de bord
3. Environnement d'utilisation d'équipement
(1) air comprimé : 0,4 | 0.8mpa (4-8kgf/cm2), débit : 480L/min ;
(2) conditions de vide d'équipement : degré de vide : -101kp | -50kp, débit : 12L/S ;
(3) dépoussiérage : la partie b aura un ventilateur d'extraction dans l'équipement et met de côté une interface de dépoussiérage ;
(4) température ambiante : 20 | 35℃ ;
(5) hygrométrie : 5-55% HEURE ;
(6) propreté environnementale : aucun gaz corrosif, liquide ou gaz explosif sur le site ;
(7) alimentation d'énergie : AC220V, monophasé ; La fluctuation de tension est moins de ±10% ; Alimentation d'énergie : 11KVA.
