Chaîne de production automatique de batterie d'ion de lithium pour le nettoyage carré de batterie de série

Nettoyage automatique de batterie de série de place d'Ion Battery Production Line For de lithium

1.1. Description de fonction

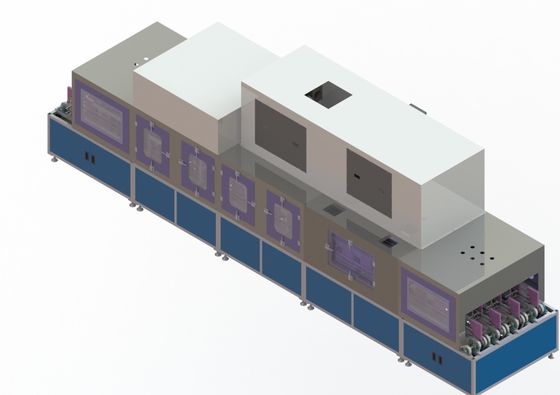

La machine en aluminium de nettoyage de batterie de puissance d'ion de lithium de puissance de coquille de place, principalement complète le manuel carré de batterie alimentant, jet de haute pression, nettoyage de brosse, des fonctions enroulent la coupure, séchage, alimentation et autre.

Fonction d'équipement : propre et sec la batterie, appropriée au nettoyage carré de batterie de série.

lavage 1.2.1 avec de l'eau et brosse avec la brosse de cheveux, qui peut complètement effacer la cristallisation et les taches d'électrolyte sur la surface de batterie. L'eau peut être filtrée directement par le propre système de la circulation de l'équipement et a réutilisé par le réservoir, ou réutilisé directement par le système de circulation d'usine. L'équipement est équipé d'un indicateur de pression de l'eau, la température de chauffage de l'équipement rt-60 C peut être ajusté, il est exigé pour avoir le jet de basse pression et le jet à haute pression, la pression d'eau est placé à 0.2-0.3mpa, chaque section de jet est exigé pour avoir un réservoir d'eau distinct, le refoulement de réservoir d'eau ou la rangée peut être commutée ; La colonne de poteau doit ajouter les composants protecteurs pour empêcher le court-circuit de la colonne de poteau et du chevauchement de logement ;

le séchage de l'air 1.2.2 adopte le souffle électrique ou l'air comprimé, et la température de l'air est température ambiante. Les gouttelettes d'eau attachées à la surface de batterie devraient être enlevées à l'air comprimé, et aucune tache de l'eau n'est permise. La direction de soufflement d'air devrait être dans le positif de batterie, négatif et tous d'extrémité le visage et de batterie de circonférence la surface sont arrangés dans le ciel soufflant, pour s'assurer que la batterie après nettoyage sans aucune tache de l'eau ;

le séchage de l'air 1.2.3 chaud adopte l'air chaud, et la température est réglable à rt-80 C. Digital que le contrôleur de température est adopté, la précision est ±2.5 C, et la température constante automatique est maintenue après que la température soit stabilisée.

1.2.4 l'utilisation globale des matériaux de haute qualité d'acier inoxydable, polissage externe de surface ;

1.2.5 le débouché de l'eau est situés au fond du réservoir d'eau, qui est commode pour nettoyer et nettoyer. L'équipement doit répondre aux exigences de la production continue pour l'admission et le drainage de l'eau, et ne peut pas être arrêté au milieu. L'eau en circulation dans la boîte, l'admission de la pompe à eau et l'admission du retour de l'eau sont équipées du dispositif de filtration pour empêcher le bec de bloquer, qui est conçu pour le nettoyage facile. Le réservoir est équipé d'un mètre de niveau liquide, qui peut réaliser les fonctions de l'alarme de niveau liquide de ciel et terre, du remplissage automatique de l'eau et du drainage. Afin d'assurer le fonctionnement continu de l'équipement, l'eau chaude devrait être chauffée à l'avance avec une cuve de stockage liquide.

1.2.6 l'équipement est exigés pour être complètement clôturés, et il y a des trous d'observation (plexiglass transparent) dans chaque poste de travail, afin de faciliter l'opérateur pour surveiller le statut de nettoyage et nettoyer la saleté interne ;

1.2.7 que la batterie traverse chaque station sans à-coup sans tomber ou étant enlevée à l'air comprimé ; la batterie ne devrait pas avoir des dommages mécaniques, des éraflures ou d'autres défauts ; la surface ne devrait avoir aucune trace de l'eau, traces du séchage de l'eau et taches de rouille ;

1.2.8 l'équipement seront anticorrosion, antirouille, non pollué, le bruit ≤75dB (essai à une distance d'un mètre) ;

1.2.9 relient la bande de conveyeur de décharge de la chaîne de montage équipement entre l'alimentation et la salle de séchage de l'équipement de nettoyage, et importent la batterie dans le dispositif de alimentation de la machine de nettoyage par la logistique automatique, afin de s'assurer que les pôles positifs et négatifs de la batterie sont suralimentés et reliés au dispositif de décharge de l'équipement avant pour réaliser le fonctionnement téléguidé du dispositif de alimentation de la machine de nettoyage ;

opération 1.2.10stable de l'équipement, d'aucune fuite, de fuite d'air et de l'électricité, faciles à utiliser et maintenir, facile à réparer ;

1.2.11 la section de nettoyage du réservoir d'eau seront conçus avec des joints respectivement. Aucune fuite de l'eau et vapeur d'eau ne seront produites dans la section de non-nettoyage, et la conception de scellage sera faite aussi loin que possible entre la section de nettoyage et la section de séchage d'air-coupe pour empêcher le regurgitation de vapeur d'eau à l'air-coupe séchant la section. Conception raisonnable de structure, nettoyage commode et entretien ;

1.2.12 quand l'équipement principal ne s'arrête pas ou ne fonctionne pas, l'information est téléchargée au système du MES de la société, qui détermine si l'équipement d'entrée est arrêté ou pas. Quand l'équipement est en fonctionnement le fonctionnement normal encore, l'écoulement automatique de groupe de poteau est effectué selon le principe à système premier entré, premier sorti.

1.2.13 eeding et alimentation automatique de décharge de manipulateur, mais pour considérer l'alimentation automatique suivante, transformation de alimentation

1.2.14 la production quotidienne est 26400, a calculé 20 heures par jour, 22PPM par la ligne.

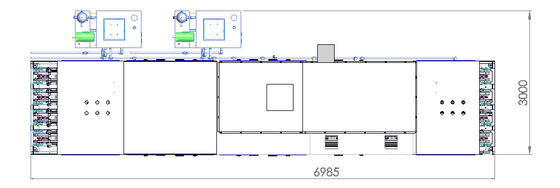

1.2.15 la chaîne de production a besoin d'espace

1.3. Écoulement de processus

1.4. Détails d'équipement de la machine de nettoyage automatique :

Engagement de coopération

1. Nouvelle promesse d'équipement

Notre société garantit que les marchandises ont fourni au soumissionnaire sont équipement tout neuf, complet et inutilisé.

2. Engagement de confidentialité

Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.

3. Engagement de service après-vente

(pendant 1) deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;

(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh

(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
