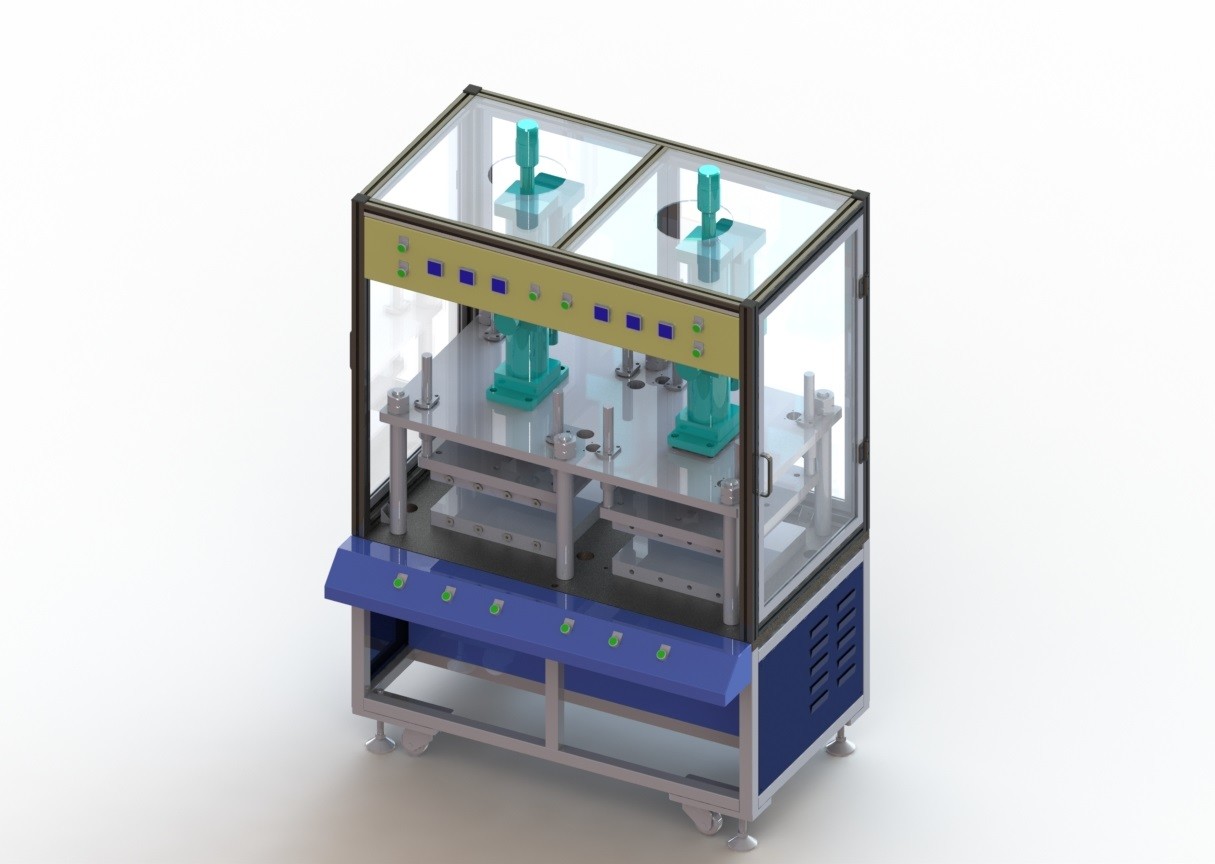

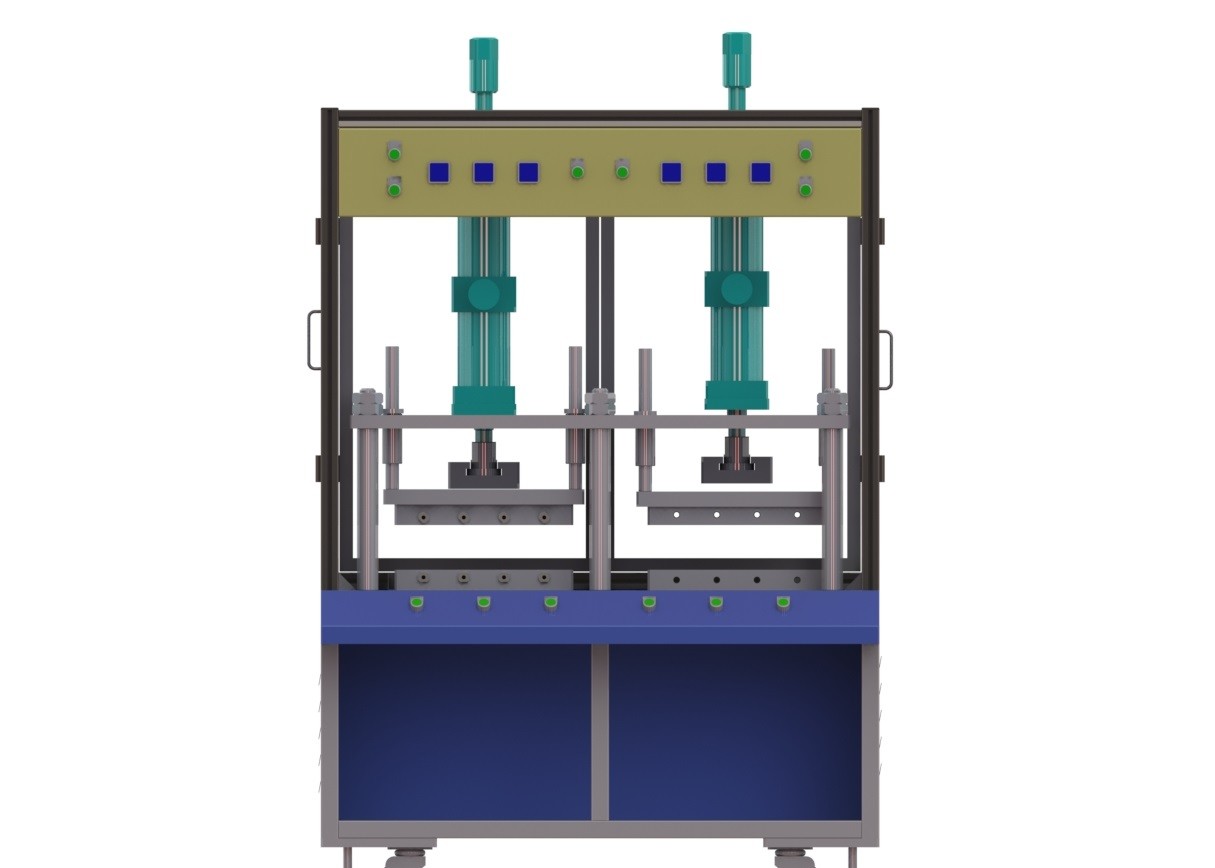

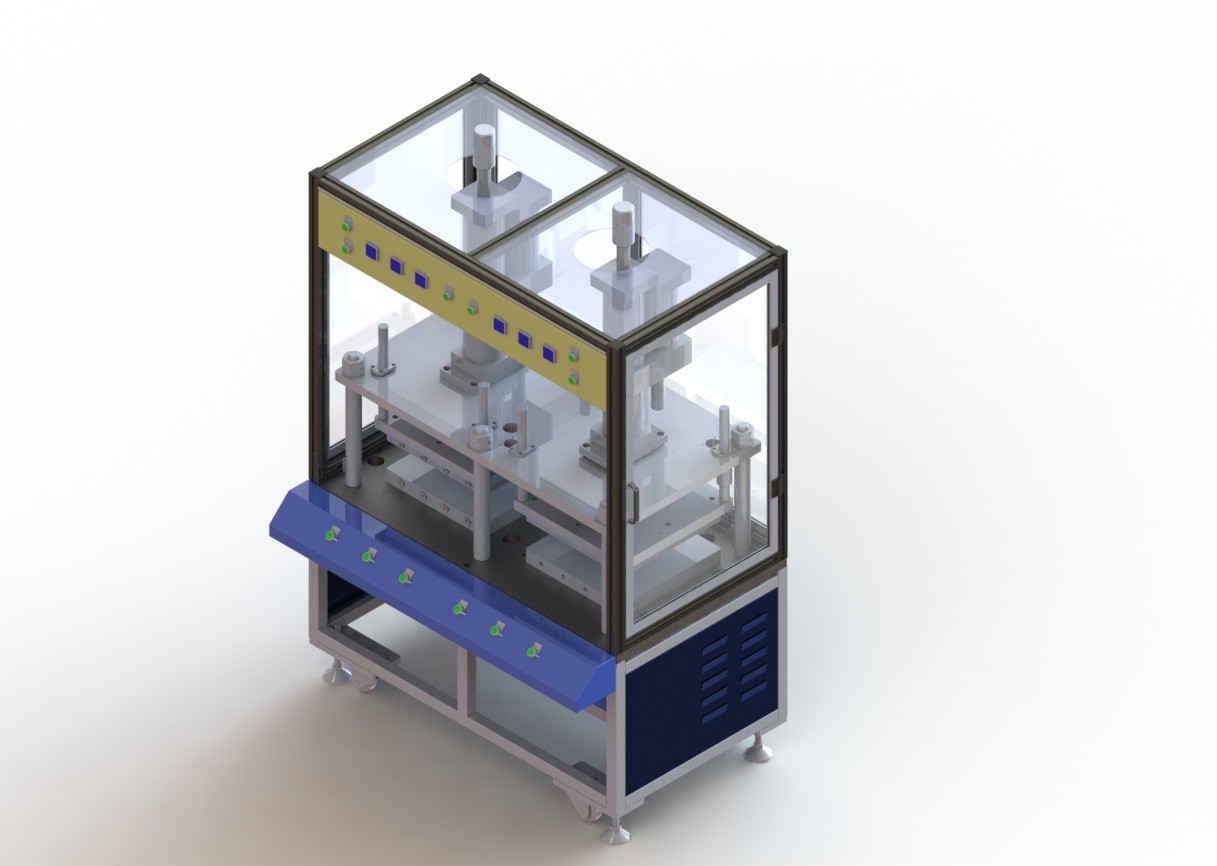

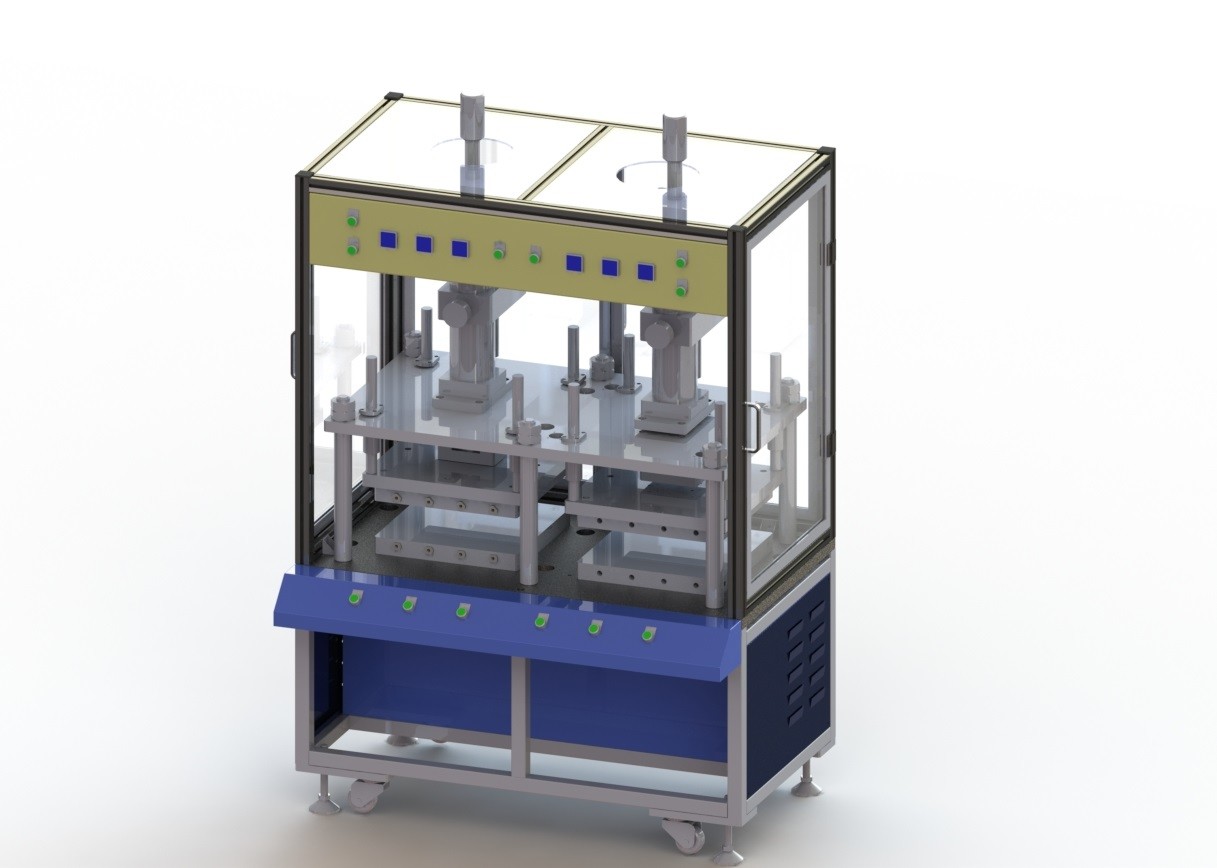

presse chaude et froide de batterie d'équipement industriel de batterie d'ion de 15ppm Li après enroulement

presse chaude et froide de batterie d'équipement industriel de batterie d'ion de 15ppm Li après enroulement

1. La machine d'introductionThe d'équipement est principalement utilisée pour le pressing chaud de la cellule de blessure ou de l'ancienne cellule pour assurer l'épaisseur uniforme de la cellule. La température chaude de pressing peut être ajustée. Air - cylindre liquide de propulseur de pression, taille de pression réglable.

• caractéristiques-- six batteries à une seule couche peuvent être pressées en même temps. La pression peut être ajustée. La pression maximum du surchauffeur gazeux liquide est 3T.
• rendement élevé : double station, une batterie à une seule couche de station dans la presse chaude, batterie à une seule couche de deux stations dans press.15 froid PCS/min (l'efficacité spécifique est déterminée selon le pressing chaud et le temps froid de pressing)
• bas frais d'exploitation

Ce degré d'équipement d'automation d'équipement est opération élevée et manuelle est simple, un travailleur peut actionner 1 équipement en même temps.

• Fonctions et paramètres de dispositif
  • taux qualifié de produits d'équipement : 99%
  • capacité d'équipement/vitesse : Taille de cellules de 27h : 53*85, pressing chaud pendant 3 minutes, pressing froid pour 1 minute)
  • taux de panne d'équipement : ≤5% (échec provoqué par l'équipement seulement)
  • la température thermique de contrôle de la pression est 80°, et la gamme de précision est ±5% ;
  • matériel électrique : tension AC220±10%, puissance 10KW
  • air comprimé : 0.6mpa
  • secteur pressant chaud efficace : maximum 400X400,
  • poids : le rapport de tout le poids de 1000Kg au secteur porteur est ≤500kg/M2, et le poids de l'équipement dépasse la charge de plancher de 500kg/M2. Des mesures nécessaires de protection seront prises ;
  • la machine entière est équipée du dispositif de couverture de la poussière, le dispositif de couverture est l'alliage d'aluminium avec la structure de plexiglass, et la surface d'opération est équipée de la porte de plexiglass ;

la bonne représentation 2,10 ergonomique devrait être réalisée dans la conception de machine ;

3, la machine froide chaude automatique de presse de pressThe de batterie seront placés dans le tampon au moyen de prise artificielle mise dessus l'étagère des batteries dans le dispositif de pressing chaud respectivement, deux ensembles de dispositif de pressing chaud, peuvent mettre en application la batterie multiple en même temps du pressing chaud, le pressing chaud quand la force de la manière liquide de contrôle de cylindre de gaz de commander la pression thermique et de réaliser les batteries sur par unité de superficie du pressing chaud, la température chaude de pressing est le ° 80, le contrôle de la température par mode électrique de chauffage ; Après l'extrémité de la presse chaude, abaissez manuellement la batterie dans la boîte de remplissage. Écoulement d'opération d'équipement ; Ligne artificielle (ou automatique plateau automatique de batterie d'écoulement) mettra une batterie de voiture à cet équipement dans le secteur empilé de matériel - > la batterie mise artificielle dans le pressing chaud à un emplacement sur la chaleur chaude de plateau en même temps, l'humain sera 2 que l'emplacement de la batterie est mis sur le plateau, au froid de 2 stations - à la fin du pressing chaud des batteries artificielles seront prises vers le bas dans la poubelle.

4, composition en équipement

4. Le mediumPlease d'énergie fournissent le milieu suivant d'énergie

alimentation de l'énergie 4,1

1) changement instantané de counterphase de la tension AC220V± 10%

2, fréquence 50 hertz + 1 hertz

air 4,2

1) pression 0.5mpa 5kgf/cm2

2) capacité : 501/min

5. Le dispositif environnemental de conditionsThe peut fonctionner sans barrière dans les conditions environnementales suivantes.

la température d'opération des 5,1 températures : la température 5-35℃Storage : 0-40℃

5.2. Humidité 30-80% mais aucune condensation.

5.3. La propreté environnementale ne sera pas inférieure à 100 000 ;

5,4 là n'est aucun gaz corrosif, liquide ou gaz explosif sur le site
