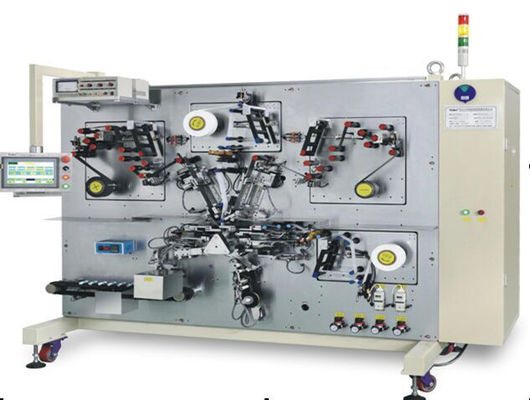

Équipement d'enroulement complètement automatique de noyau de batterie d'équipement industriel de batterie d'ion de Li

Équipement d'enroulement complètement automatique de noyau de batterie d'équipement industriel de batterie d'ion de Li

I. description de fonction de dispositif

Cette machine est principalement utilisée pour enrouler la cellule de batterie cylindrique d'ion de lithium. Le processus fonctionnant est comme suit : les morceaux et le diaphragme positifs et négatifs d'électrode sont activement déroulés, respectivement par le contrôle de tension, le dispositif de dépoussiérage et le dispositif de correction de déviation (avec la fonction de rectifier la déviation avant l'enroulement), le diaphragme a la fonction d'enlever l'électricité statique, la partie de enroulement est présentée et blessure selon les conditions de processus, et la bande d'arrêt est collée. Les produits finis sont automatiquement masqués après l'alésage, par la fonction du trou chaud, par la détection de court-circuit et l'élimination de produit défectueux, les bons produits sont fournies à la table de collection, réalisant le procédé automatique d'enroulement.

1. Plats positifs et négatifs

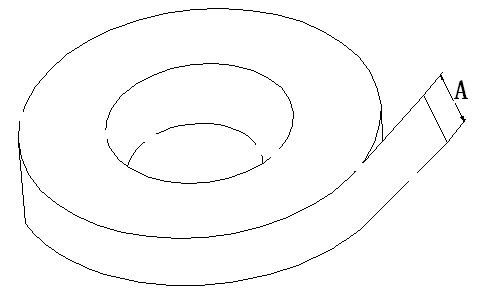

(1) tolérance au loin de la fente

A : à moins de 0.1mm

déviation de la direction de largeur de revêtement

Épaisseur : à moins de 2%

forme d'onde, se pliant et se déformant

Aucune forme d'onde (défauts extérieurs de fin de doigt), se déformant (après avoir découpé la boucle de morceau de poteau de pièce),

Erreur de recourbement serpentine : l'erreur de recourbement serpentine de la longueur de l'élément de poteau est moins de 0.3mm/1m.

(4) la ceinture de connexion sera faite de bande de rouge ou de vert avec des couleurs évidentes pour l'essai, et la bobine simple sera déchargée à l'endroit d'enroulement.

(5) marque finale :

Le signal que la matière employée comme rouleau original est épuisée et la pièce non-enduite du terminal seront plus de 1m.

2, le diaphragme

(1) tolérance de largeur de coupe : dans ±0.05mm

(2) la forme d'onde, se pliant, jugement visuel de forme de bord des produits défectueux exceptent.

(3) marque finale : marquez la finale, afin de faire le signal épuisé, pouvez être marqué en vert ou noir.

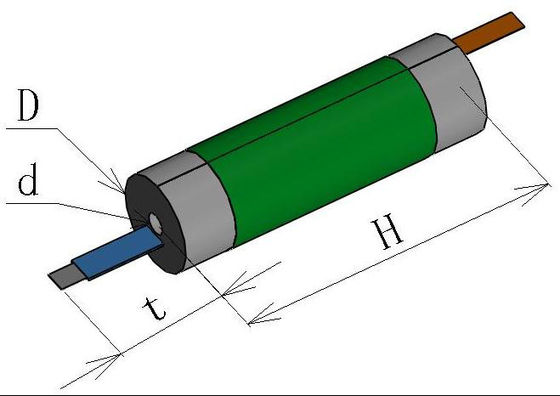

3. Creusez les spécifications

caractéristiques

Taille (millimètres)

Diamètre D

16 | 32

Taille H.

40 | 65

Diamètre d de pore

Le phi est 3,5

Très oreille exposée

25 ou moins

Très nombre d'oreille

4 ou moins

4. Exactitude d'enroulement (les matériaux répondent aux exigences de 2,1 et de 2,2)

1) ± 0.3mm d'erreur d'alignement de fin de diaphragme ;

2) l'erreur d'alignement du visage d'extrémité de la feuille de poteau est ±0.3mm ;

3) l'erreur de taille de cellules est moins de 0.6mm.

Iv. capacité de production (à l'exclusion des facteurs de non-équipement)

Quand la longueur de lame est moins de 700mm, l'efficacité de production de 18650 n'est pas moins que 24-26pcs/min ;

L'efficacité de production de 26650 n'est pas moins que 15-18pcs/min

L'efficacité de production de 32650 n'est pas moins que 10-11pcs/min

Taux de passage de produit : taux marié par ≥99% ≥97%

V. caractéristiques d'équipement

1. La position de changement adopte le principe du moteur servo et du diviseur pour conduire la plaque tournante, avec le positionnement précis et pour jeûner vitesse de production ;

2. L'aiguille d'enroulement adopte l'aiguille de traction unilatérale d'aiguille avancée de deux-moitié, qui peut améliorer la vitesse d'enroulement ;

3. Il est très commode de changer les aiguilles. Les aiguilles de roulement peuvent être changées en cinq minutes et être produites normalement.

4. Employez la structure de rail de glissière pour enrouler toutes les pièces, et adaptez le dégagement bien ;

5, peuvent convenir à 16 - la taille 32, la largeur applicable entre 45-70mm, juste le besoin de changer l'agrafe matérielle et de changer les paramètres peuvent être plus commodes.

1, la machine glisse, réapprovisionne en combustible et opération plus commodes et sûrs ;

2, positif, plat négatif, déroulement automatique de diaphragme et rectification, tension par le contrôle proportionnel de valve, la tension peuvent être commandés dans les sections

8. La détection de court-circuit sera examinée par l'établissement d'essai de court-circuit. L'essai et la décharge seront accomplis dans un.

9. La rectification de la déviation est changée pour adopter la méthode de rectification intégrale. La méthode de contrôle de la détection de bord matérielle est plus raisonnable dans la conception, plus précise dans le jugement et plus rapide en rectifiant la déviation

10. Il y a un dispositif de dépoussiérage au morceau de poteau déroulant et coupant l'extrémité ;

11. Arrêtez la bande par le roulement, non facile à se plier ;

12. Adoptez les matériaux et le transport mécaniques de ceinture pour éviter la collision de cellules électriques ;

13. La boîte électrique est du côté droit du bobinier, et la connexion entre l'endroit masquant et la prochaine méthode de travail n'est pas affectée ;

14. Interface amicale, opération facile et entretien simple.

Vi. Composition en équipement

1) mécanisme d'enroulement de diaphragme (deux ensembles) :

La bobine de diaphragme est fixée par l'axe mécanique d'expansion, qui est placé par le côté de référence du visage de bout interne du diaphragme. Le moteur servo est utilisé pour conduire directement, et les contrôles de programme le déroulement automatique.

2) mécanisme de tension de diaphragme (deux ensembles) :

Adoptez le rouleau d'oscillation, basse commande de cylindre de frottement ; Ajoutez le suppresseur électrostatique de diaphragme.

La valve proportionnelle de régulation de pression précise commande la tension fonctionnante, la tension peut être commandée dans les sections, 0-500kpa ;

3) mécanisme de correction de déroulement et de déviation de morceau de poteau (deux ensembles + deux ensembles) :

La bobine de matériel de feuille de poteau est fixée par l'axe mécanique d'expansion, et la feuille de poteau est placée par le côté de référence de l'intérieur, qui rend le réapprovisionnement en combustible commode et vite. Le moteur servo est utilisé pour conduire directement, et les contrôles de programme le déroulement automatique.

La bobine de matériel de feuille de poteau est reliée au moteur servo de rectification par la vis de boule, selon le signal du capteur de rectification précis, la rectification automatique globale, assurant la position basse de bord de la feuille de poteau.

4) mécanisme de tension de feuille de poteau (deux ensembles) :

Adoptez le rouleau d'oscillation, basse commande de cylindre de frottement ;

La valve proportionnelle de régulation de pression précise commande la tension fonctionnante, la tension peut être commandée dans les sections, 0-500kpa ;

5) dispositif de brosse de la poussière de morceau de poteau (deux ensembles) ;

L'itinéraire de déplacement du plat de poteau est équipé d'un dispositif double face de nettoyage de la poussière pour empêcher la poussière d'être sucée dans la cellule de batterie.

6) dispositif de coupure de poteau (deux ensembles) ;

Le cylindre coupe le morceau de poteau et l'extrémité de morceau de poteau est menée dans la partie de enroulement par la vis sans fin.

Avance de Polonais dedans et match de déroulement de poteau, vitesse stable, position précise, aucun poteau de dommages ; Erreur de position de Polonais ±1mm

7) dispositif de coupe de poteau (deux ensembles),

La coupe de Polonais adopte des ciseaux pour assurer l'extrémité plate du poteau ;

Assurez les bavures moins de 0.03mm ; La vie efficace du coupeur est ≥2 million de fois

8) dispositif d'enroulement (un ensemble) :

L'aiguille d'enroulement adopte la méthode unilatérale de dessin d'aiguille avancée de deux-moitié, qui peut améliorer la vitesse d'enroulement et sauve l'espace extra-atmosphérique de l'équipement.

L'aiguille d'enroulement adopte la double structure de soutènement latérale, la transmission est stable, garantit le rendement d'enroulement ; L'aiguille de enroulement palpite ≤0.10mm dans le cas de la tension

Le moteur d'enroulement est relativement fixe, et la puissance est transférée à l'aiguille d'enroulement par le système de vitesse de rendre l'équipement plus stable.

Ajoutez la fonction du trou d'émoi avec l'aiguille

9) dispositif de décalage (un ensemble) :

La position de changement adopte le principe du moteur servo et du diviseur pour conduire la plaque tournante.

La station a la fonction de la perte de puissance et le à verrouillage automatique, qui assure le fonctionnement fiable de l'équipement.

Le diaphragme a été coupé avec un coupeur de montagne.

11) dispositif adhésif (un ensemble) :

Adoptez la méthode de roulement, adaptez pour coller une ceinture large, bonne stabilité, non facile de plier la ceinture ;

12) masquer le dispositif (un ensemble) :

La manière d'utiliser la main mécanique pour tenir la cellule électrique pour couper le matériel, évitent la cellule électrique pour se cogner ;

Réalisez le pendule de manipulateur, le bout droit, la griffe et d'autres actions, l'achèvement de la batterie automatique sur la ligne de convoyeur à bande ;

13) produit fini donnant le dispositif (un ensemble) :

Le mécanisme de mesure Lapped est adopté pour mesurer le court-circuit, qui réduit effectivement le jugement erroné. Ajoutez la décharge de court-circuit après essai

Le court-circuit, l'oreille absente de poteau, le morceau de poteau défectueux et d'autres produits non qualifiés sont enlevés dans la boîte de chute ;

La cellule qualifiée est transportée à la table de rassemblement par la ceinture ;

14) système de contrôle (un ensemble) ;

Interface chinoise d'opération, interface amicale, opération simple ;

Le système d'alarme est parfait et a la fonction de l'auto-diagnostic.

Il a la fonction du compte de coupe du coupeur de tranche de poteau, du compte de production et de l'alarme pour dépasser des périodes préréglées.

Équipements de soutien

1) taille globale : 2400L*1500W*2100H (glissement y compris de la tige homme-machine)

2) alimentation d'énergie : puissance monophasée d'AC220V 50AHZ : 10KW

3) poids d'équipement : 3000kg

4) source d'air requise : 5~7 KGF /cm, 100 l/min ;

5) gaz non-corrosifs, liquides et gaz explosifs.

6) la partie de soufflement est séparée du triplet de source d'air.

7) le bruit de l'équipement doit répondre aux exigences des normes de conception et d'hygiène de l'entreprise tj36-79 industrielle, et le bruit ne dépassera pas 80dB (a) (norme nationale gb3096-82). Le bruit d'équipement est mesuré à une distance de 1m de l'équipement et n'est pas plus grand que 75dB pendant l'opération oisive et 85dB pendant la coupe et le chargement.

Engagement de coopération

1. Nouvelle promesse d'équipement

Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.

2. Engagement de confidentialité

Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.

3. Engagement de service après-vente

(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;

(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh

(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
