Machine de remplissage liquide cylindrique d'équipement industriel de batterie d'ion de Li
1.1. Nom d'équipement : machine linéaire d'injection
1.2. Modèle d'équipement : jxy-z0508-p288
1.3. Application d'équipement : procédure liquide d'injection de batterie cylindrique
1.4. Méthode liquide d'injection : injection liquide de cinq fois, huit fois statiques
1.5. Précision de la pompe d'injection liquide : ±0.025g/rond
1.6. Capacité d'équipement : 30,000/10h (2500mah), capacité réelle est déterminé par capacité et processus de batterie.
1.7. Taille d'équipement : 11763mmX 120mm x 1753mm (taille de largeur X de longueur X)
1.8. Taux de qualification d'équipement : 99%
1.9. Taux courant d'équipement : 98%

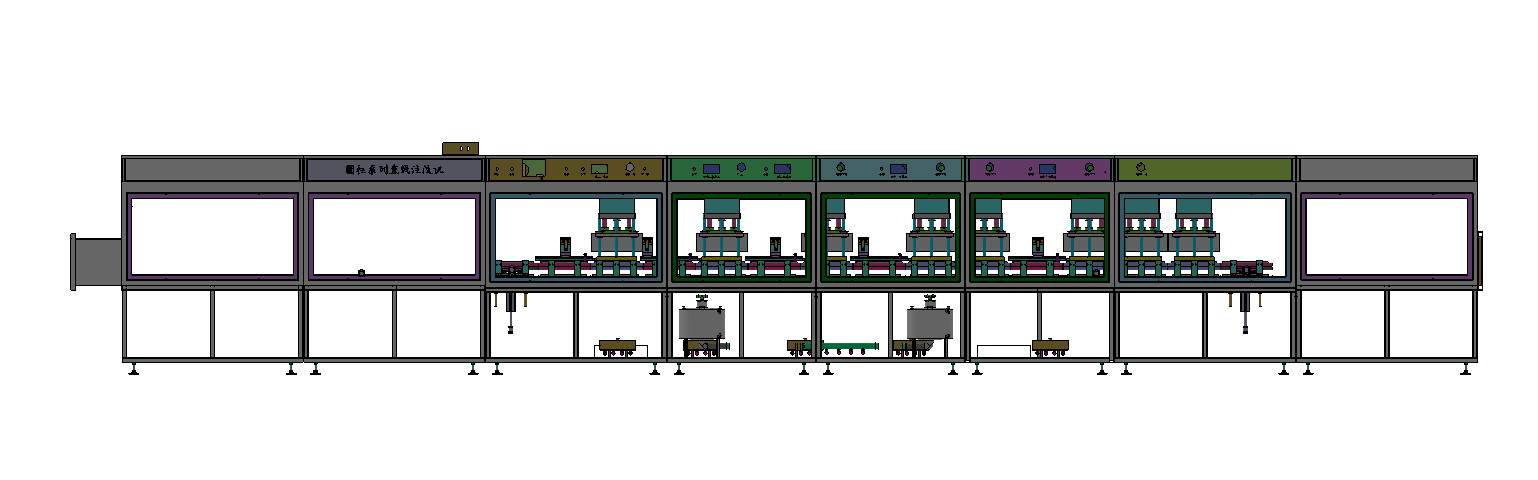

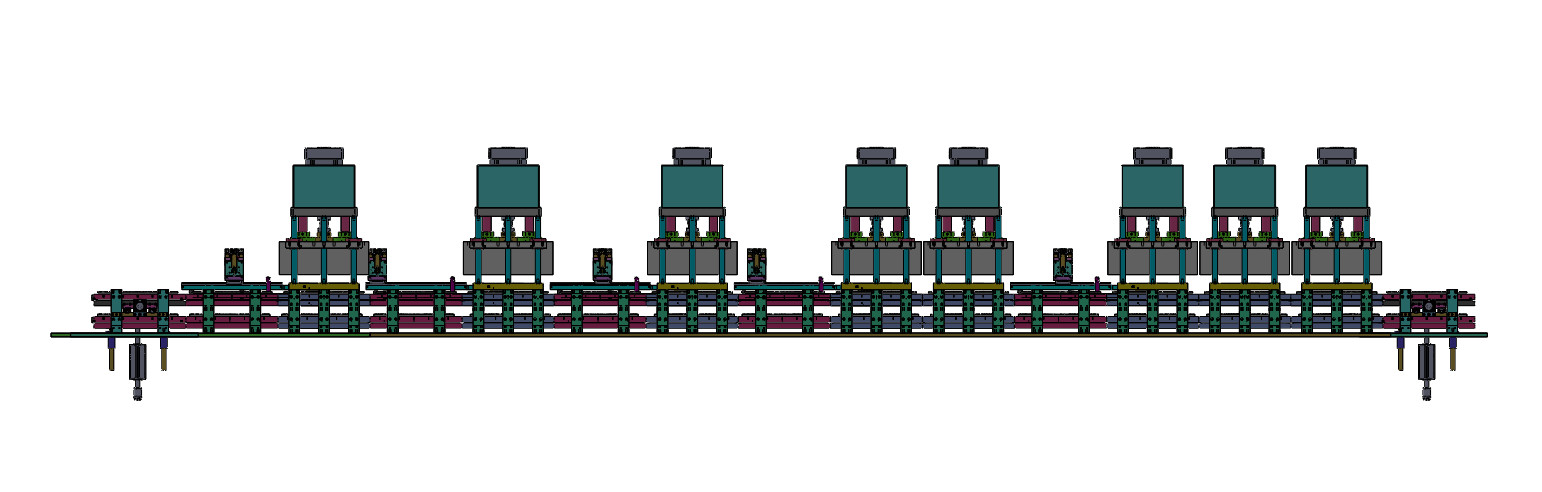

2. Schéma de principe d'unité et d'écoulement liquides d'injection :
3. Mettez la batterie dans le plateau de batterie manuellement (le model 18 exige de 4-6 personnes de fonctionner). Après placement du liquide dans la position d'injection, l'équipement accomplira automatiquement l'injection et le vide liquides, et écrit le prochain processus, afin de circuler l'injection liquide pour 4.times et le vide pendant 8 fois.
5. Résistance à la pression de puits à dépression : le vide peut atteindre -90kpa, et la pression peut atteindre 0.4-0.5mpa. Le vide et la pression sont placés selon le processus de champ.
6. Description de processus de travail :
6,1 font la batterie et la prennent cuire au four du four. Mettez manuellement la batterie dans le plateau liquide d'injection avec 288 batteries par plateau.
Mettez le plateau de batterie dans l'injecteur pour le positionnement, (plaçant le bloc de limite de l'injecteur)
6,2 appuient sur l'interrupteur, et la batterie installée sera injectée dans la station indiquée par le dispositif de transfert. Sur l'achèvement, la batterie sera transférée à la prochaine station, le vide sera pompé, et un cycle statique sera placé. À la fin, la batterie sera injectée dans la prochaine station.
6,3 après l'achèvement de l'injection entière, sortent manuellement la batterie dans le plateau, le plateau est poussés de nouveau à la station matérielle supérieure par le cylindre de retour, la batterie écrit la prochaine procédure ;
6,4 le panneau d'opération adopte la forme d'écran tactile, il est commode et simple fonctionner que, et le statut d'équipement est montré en temps réel.
6.5Note : le temps de vide et l'heure debout peuvent être placés selon la situation ;
7. Configuration d'équipement :
| NON. | Configuration de dispositif : | unité | Le nombre de | note |
| 1 | Réservoir de support de vide | Ensemble de | 8 | |
| 2 | Mécanisme automatique d'injection | Ensemble de | 5 | Para précis |
| 3 | Pompe d'injection électrique (pompe tête quatre) | Ensemble de | 5 | Type de haute précision |
| 4 | Vide de pompe à vide ou de canalisation (au-dessus de -90kpa) | Taïwan | 1 | Faites la fête a devrait apporter le long leurs propres moyens |
| 5 | Le plateau | a | 40 | |
| 6 | La machine | Ensemble de | 1 | |
| 7 | Batterie plaçant le mécanisme | Ensemble de | 1 | |
| 8 | Boîte à gants | Taïwan | 1 | |
| 9 | Remplissage automatique et cuve de stockage | Ensemble de | 2 | |
| 10 | Système de contrôle | Ensemble de | 1 | |
| 11 | Réparez la porte | a | 2 | |
| 12 | Mandrin de alimentation | a | 4 | |
| 13 | Masquer le surgeon | a | 2 |
8. Environnement, installation et élimination des imperfections sur place
8.1. Température ambiante : sera déterminé par l'environnement d'usine de la partie a ;
hygrométrie 8,2 : de l'air sec sera fourni par la partie a ;
alimentation de l'énergie 8,3 : 220V monophasé, 50HZ, gamme de fluctuation de la tension 3KW : +10% | -- 10% ;
air comprimé 8,4 : après séchage, stabilisation de filtration et de pression : la pression de débouché est plus grande que 5.0kg/cm2 ;
source de 8,5 vides : pompe à vide 10 l/s, au-dessus de -90kpa, ou vide de canalisation (au-dessus de -90kpa) ;
azote 8,6 : ≥ 0.4mpa, 30L/min
gaz 8,7 sec : ≤400Pa (le débit est environ 15m, point de condensation est au-dessous de -40℃, inférieur le meilleur)
(fourni par le client)
Engagement de coopération
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
