1, description d'équipement :

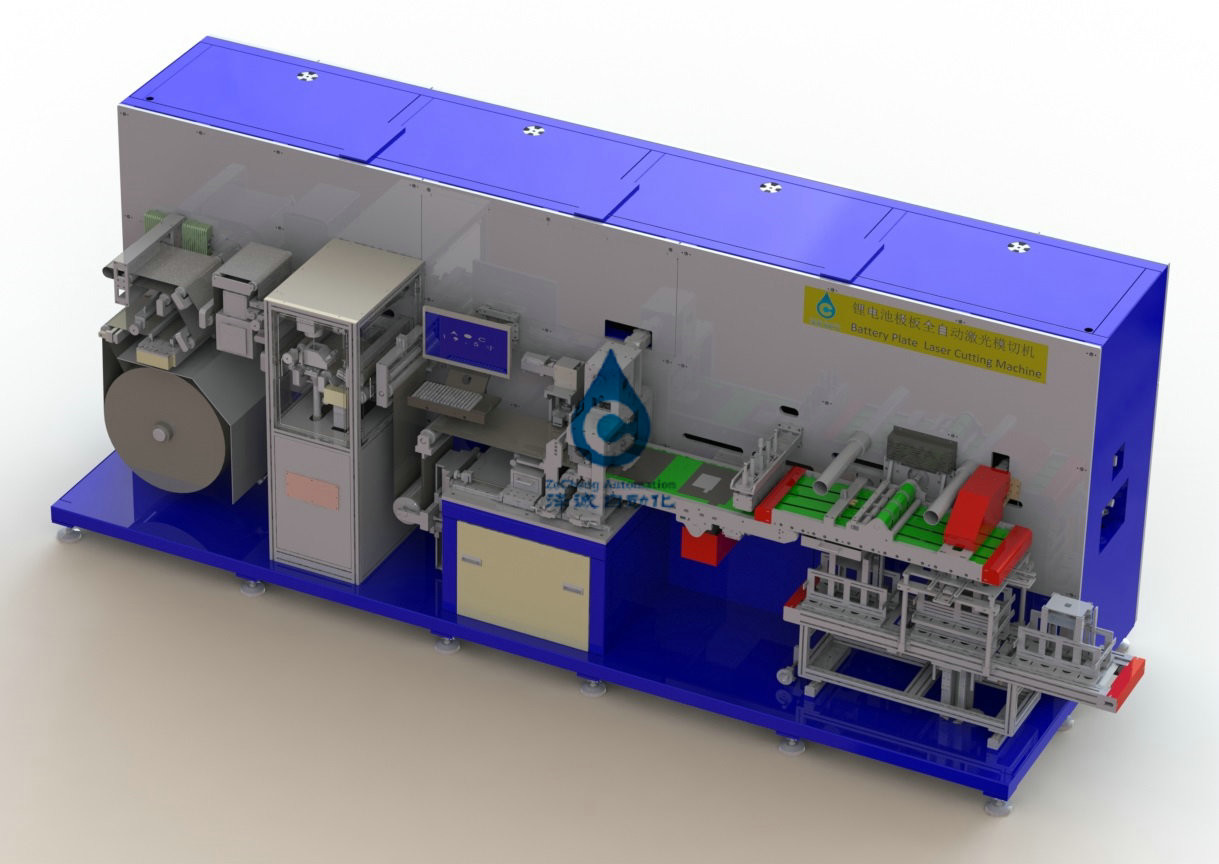

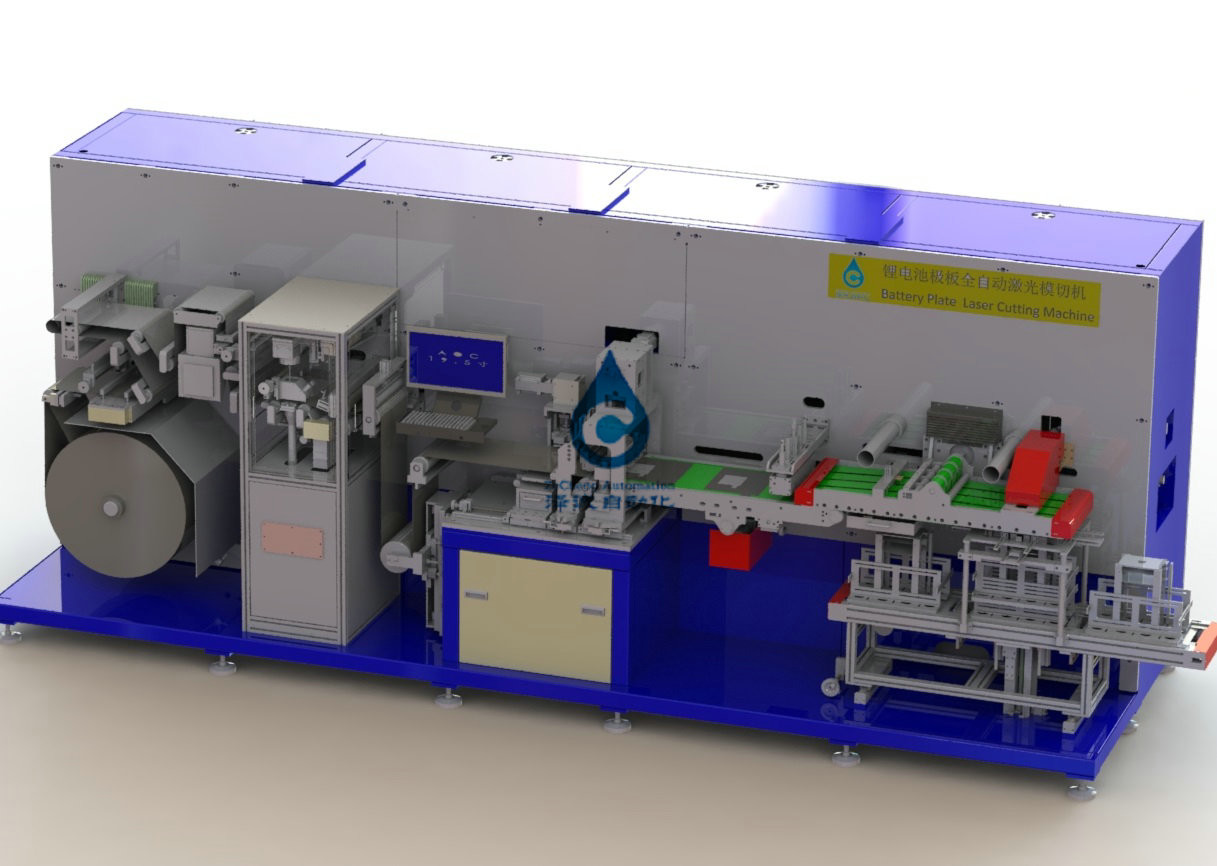

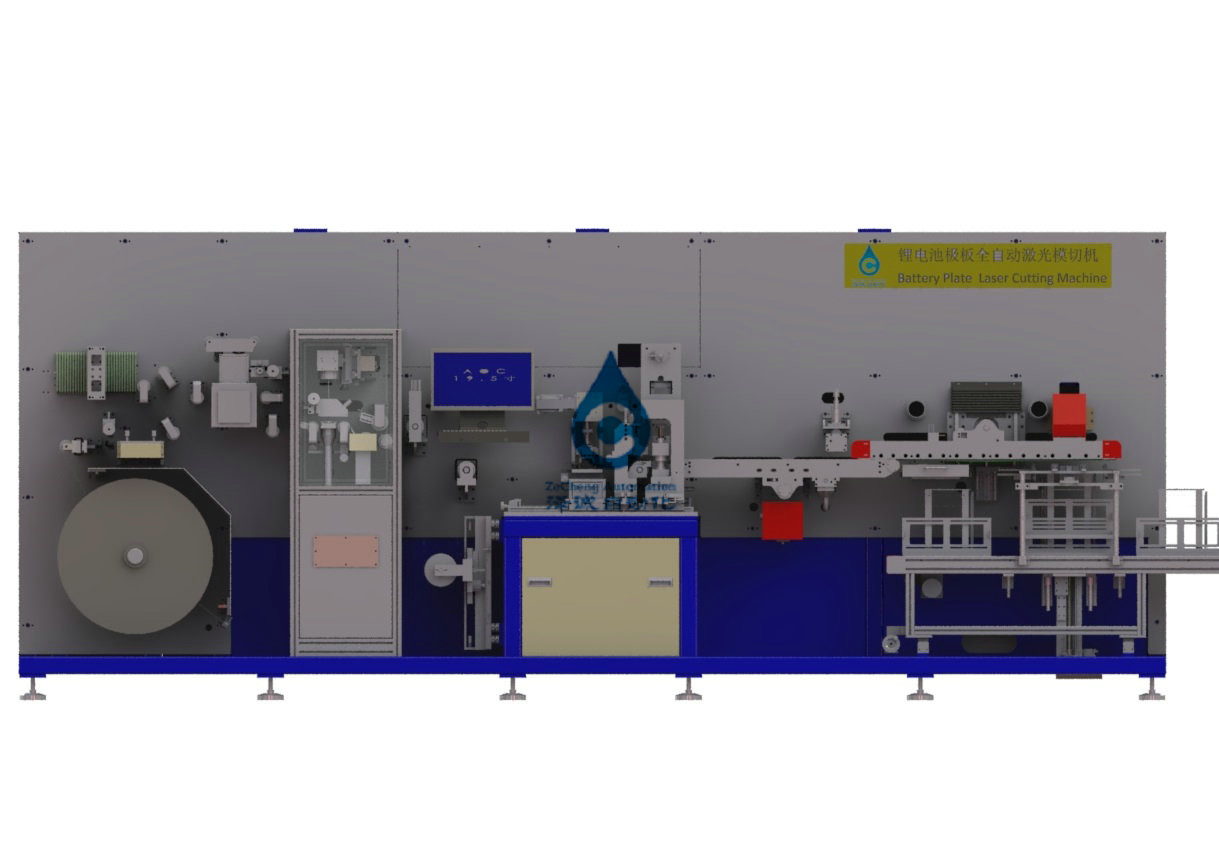

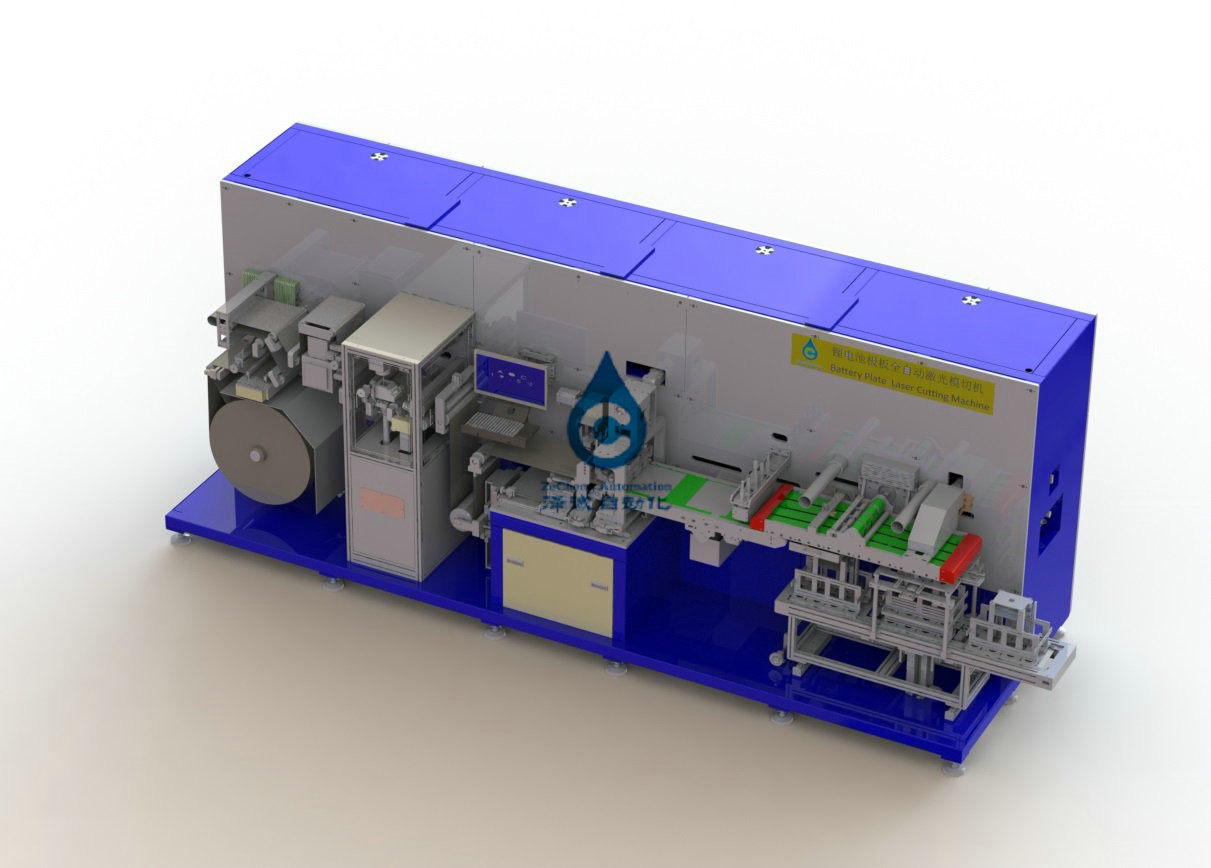

profil de l'équipement 1,1 : Cet équipement accomplit la puce de laser découpant le processus en tranches des batteries d'ion de lithium stratifiées et coupe le matériel continu de bobine en puce simple. Le poteau artificiel de petit pain roulant l'axe gonflable installé sur le dispositif, le volume automatiquement mis de dispositif, rectifiant le mécanisme du procédé de roulement pour continuer l'ajustement automatique, et pour commander la tension du morceau de poteau par le système de contrôle de tension, mécanisme servo sera transporté à l'emplacement de plat de coupe de laser, le laser sera extrêmement formation de coupe d'oreille, coupant l'emplacement avec un couteau de coupe pour la feuille coupait en seul morceau de poteau, puis au dépoussiérage du seul morceau de poteau, par la qualité extérieure et la dimension de plat de détection de CCD, mauvais produit a été laissé tomber dans la boîte de rebut, matériel non conforme a été envoyé dans le tronc matériel.
2, portée d'adaptation d'équipement et paramètres techniques
2,1 les spécifications des matériaux adaptatifs est comme suit :
|
Caractéristiques d'article
|
ZCCE03A-00 | ||
| Caractéristiques matérielles | Morceau de Polonais | Longueur (millimètre) | bobine |
| Largeur/tolérance (millimètre) | 100~300/0.2 | ||
| Épaisseur/tolérance (millimètre) | 0.05~0.25/0.005 | ||
| Le plus grand diamètre (millimètre) | φ650 | ||
| Le diamètre intérieur (millimètre) | φ152.4mm (6") | ||
| Poids maximum de bobine | 250Kg | ||
3, paramètres techniques et fonctions de l'équipement :
3,1 paramètres techniques d'équipement :
|
Spécifications Article |
Paramètres techniques |
| Efficacité | >120ppm |
| Gamme/précision de la largeur W de Polonais | 80-250mm/±0.2mm |
| Échelle H/exactitude de taille de Polonais | 100-280mm/±0.2mm |
| Chaîne polaire/exactitude de décollement de largeur d'épaule d'oreille | 5-50mm/±0.25mm |
| Chaîne/exactitude polaires de poids de largeur d'oreille | 10-100mm/±0.2mm |
| Chaîne polaire/exactitude de Ht de taille d'oreille | 10-30mm/±0.5mm (selon la taille du matériel entrant) |
| La vie totale du moule de matériel | heures >100000 |
| Taux de grain (échec provoqué par l'équipement seulement) | ≥98% |
| Taux qualifié (excepté les matériaux entrants défectueux) | ≥99.5% |
4 dimensions externes de l'équipement :
Taille globale (millimètre) : longueur * largeur * poids d'équipement de la taille 7500*1780*2395 (dispositif de couverture y compris et aspirateur) : 6500KG
5, environnement de fonctionnement d'équipement
5.1. Alimentation d'énergie : 380V triphasé ; La fluctuation de tension est moins de ±10% ; La puissance maximum de l'équipement est 16kw ;
5.2. Conditions de gaz : pression de source d'air (air comprimé) > 6 kg/cm2, consommation maximum 50L/min, séchant ;
5.3. Poids total de l'équipement : 6500kg ;
5.4. Incidence de plancher d'usine : > 800kg/㎡ ;
5.5. Température ambiante : 20 | 35℃ ;
5.6. Hygrométrie : 5 | 55% HEURE ;
5.7. Conditions d'environnement de fonctionnement : la propreté environnementale sera aucune moins de 100 000, et il n'y aura aucun gaz corrosif, liquide ou gaz explosif sur le site ;
