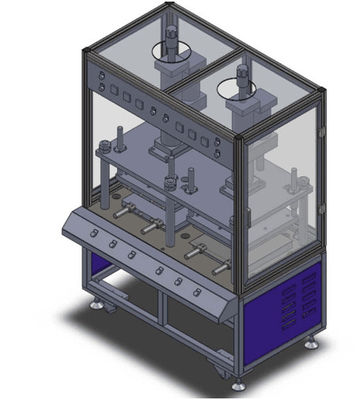

Chaîne de montage froide et chaude de cellules de laboratoire de presse de dispositif de lithium d'ion de batterie
1. Le profil
Le dispositif est principalement utilisé pour flaten la cellule de carré laminé ou la cellule carrée après stratification. La pression et la température peuvent être ajustées selon les besoins.
Caractéristiques -
-- la batterie dans chaque station est pressée à plat par le cylindre gazeux liquide de propulseur, et la pression peut être ajustée. Le moteur pas à pas conduit le manipulateur au mouvement et la batterie au mouvement.
-- rendement élevé : double station, une presse chaude de station, presse froide de deux stations. Presse chaude et presse froide. 10 PCS/min (l'efficacité spécifique est déterminée selon le pressing chaud et le temps froid de pressing)
-- bas frais d'exploitation
Ce degré d'équipement d'automation d'équipement est opération élevée et manuelle est simple, un travailleur peut actionner 1 équipement en même temps.
2. Constituez a
La composition est montrée ci-dessous
| Le numéro de série | Composition en système | La configuration de système | Le nombre de |
| 1 | Système de support | 1 ensemble de | |
| Ossature soudée | 1 | ||
| Substrat (électrodéposition de plat) | 2 | ||
| 2 | Système de alimentation automatique | 1 ensemble de | |
| Tasses d'aspiration de vide | 1 ensemble de | ||
| Moteur pas à pas | 1 | ||
| Roue synchrone de ceinture | 2 | ||
| 3 | Système thermique | 1 ensemble de | |
| Air - surchauffeur liquide -- Li de jiu de Taïwan | 1 | ||
| Système de chauffage d'Up-down | 2 | ||
| Contrôleur de température - omron | 2 | ||
| La plaque de chauffage 350 * 350 | 2 | ||
| 4 | Système froid de pressing | 1 | |
| Air - surchauffeur liquide - Li de jiu de Taïwan | 1 | ||
| Établissements à refroidissement par eau | 2 | ||
| Système de pompe à eau (fourni par le client) | 1 | ||
|
Plat de refroidissement 350 * 350 |
|||
| 5 |
Le système d'exploitation |
1 ensemble de | |
| Écran tactile - | 1 | ||
| 6 | Système de contrôle | 1 ensemble de | |
| PLC, omron | 1 | ||
| 7 | Système de sécurité | 1 ensemble de | |
| Grille de sécurité | 2 | ||
| Double commutateur de début de bouton | 2 |
3. Pour s'adapter aux caractéristiques
3,1 objets adaptatifs
La taille de batterie
| modèle | Largeur de W (millimètre) | L longueur (millimètre) | L'épaisseur du H |
| ZFD01 | 40- 100(65) | 80- 200(130) | 5-20 |
3,2 paramètres techniques de l'équipement
|
Caractéristiques de machine projet |
ZLA01A | |
| Paramètres techniques | Efficacité (page par minute) | 10 (selon le pressing chaud et le temps froid de pressing) |
| Gamme réglable de largeur de montage | Réglable ou remplacement, référence à adapter au modèle de batterie | |
| Temps auxiliaire (s) | 2-4 (temps de transposition d'adsorption de vide) | |
| Pression d'utilisation (t) | 3 | |
| Exactitude de contrôle de température | +/-1℃ | |
| Système d'air comprimé | La source d'air fournie par font la fête a | |
| Puissance totale (kilowatts) | 15 | |
| Puissance fonctionnante normale (kilowatt) | 13 | |
Engagement de coopération
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
