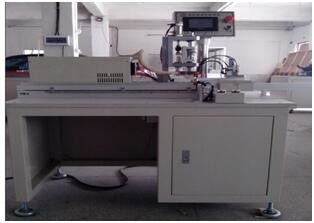

Ligne de grande précision machine de spectromètre de masse d'hélium de soudage par points de laboratoire
1. Introduction de principe d'équipement
Insérez les batteries dans le processus entier avant que la soudure des émissions d'aiguille dans le canal d'alimentation coule dans l'extrémité, poussant le cylindre poussant la batterie à la station de soudure, contact le capteur de soudeuse de tache, soudure automatique, la soudure est accompli, bande retirent de la batterie (pour la cathode de cuivre de la soudure de bâton d'aiguille d'oreille est vrai ne pouvez pas retirer l'aiguille automatiquement, vous retirez), aiguille automatique, tirent pour la dernière fois le lala en aval sortent la batterie.
2. Ordre d'action de dispositif
| Placez les batteries soudantes par points dans les rangées dans le réservoir d'alimentation |
|
Quand le réservoir coule dans l'extrémité, la batterie écrit le mécanisme de position de soudage par points |
|
Capteur de déclencheur pour la soudure automatique |
|
Retirez automatiquement l'aiguille et retirez la bande |
composition en équipement 3
3.1. Mécanisme d'alimentation
3.2. Poussez la batterie dans le mécanisme de soudage par points
3.3. Mécanisme de soudage par points
3.4. Mécanisme de transmission
3.5. Aiguille tirant le mécanisme
3.6. La structure globale est comme suit
3.6.4 pièces de sécurité
bouton d'arrêt d'urgence de ceinture de traction de 3.6.4.1 d'alimentation principale.
cloison de contrôle de 3.6.4.2.
3.6.4.3 a équipé de l'alarme de défaut et de la fonction de remise.
commutateur d'arrêt d'urgence de 3.6.4.4.
3.6.4.5 en plus du mode automatique, toutes les opérations doit également avoir le mode manuel, et peut commodément commuter le mode automatique ou manuel.
3.6.4.3 l'interface de gaz comprimé ou d'azote sera équipé d'une valve réduisant la pression pour ajuster la pression.
configuration 3.6.5 électrique
tension 220V/50HZ/3PHASE d'opération de 3.6.5.1. Commandez le C.C de la tension 24V.
3.6.5.2 la classe de protection de tous les composants électriques comme : le moteur, l'inducteur, la vanne électromagnétique et le commutateur de voyage est IP54
3.6.5.3 la classe de protection du bouton d'armoire de distribution d'énergie est IP65.
3.6.6 conditions de site d'installation
3.6.6.1 l'utilisateur fournira un commutateur distinct de distribution et sera responsable de la connexion de l'alimentation d'énergie en dehors de l'équipement.
états de secteur d'installation de 3.6.6.2 (fournis par partie a).
alimentation d'énergie de 3.6.6.3 : C.A. 220V, fréquence : 50±1HZ.
air comprimé de 3.6.6.4 : 0.4-0.6mpa.
quantité de 3.6.6.5 d'air comprimé : heure 30L/.
puissance de 3.6.6.6 : 0.2kw/hour.
3.6.6.7 soit sûr de rectifier.
3.6.7 paramètres techniques
capacité d'équipement de 3.6.7.1/vitesse : ≥40PPM (prenez 18650 comme exemple).
3.6.7.2 a qualifié le taux de produits d'équipement : ≥ 99,9%.
taux de panne d'équipement de 3.6.7.3 : ≤ 0,5% (provoqué par l'équipement seulement).
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
