1. Conditions de conception de la machine d'inspection de qualité pour l'électrode de batterie :
1.1. Basé sur les spécifications du contrôle de qualité du plat aggloméré d'électrode de batterie fourni par le client d'alimentation d'énergie de changhong de Sichuan, cet équipement conçoit et fabrique une machine d'inspection de plat d'électrode de batterie. À l'aide du principe de représentation de CCD, les plats d'électrode avec la poudre, l'éraflure, la fente, l'échantillonnage et d'autres problèmes de qualité extérieure sont choisis et des produits qualifiés sont rassemblés dans la boîte matérielle.
1.2. Écoulement de processus :
1.3. Capacité de production et paramètres de processus de la machine d'inspection de qualité d'électrode de batterie : la vitesse de production du plat d'électrode est réglable avec 20 morceaux de /min.

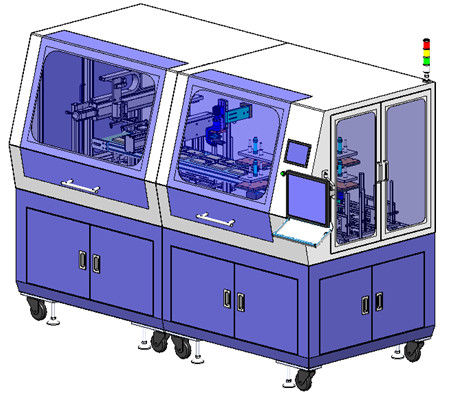

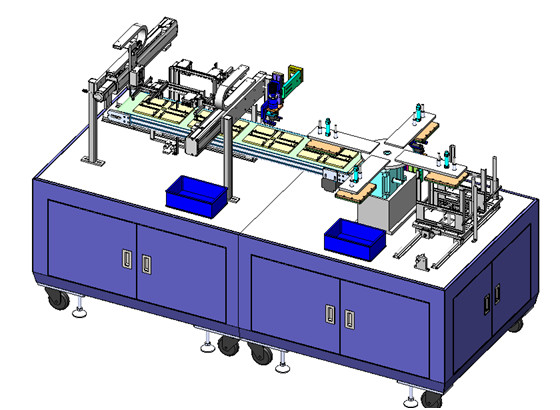

1.4. Schéma de principe d'équipement
2. Configuration d'équipement principale
| NON. | Composition en système | La configuration de système | Quantité |
| 1 | Système de support | Composants de support | 2 |
| L'embase | 2 | ||
| 2 | Système de alimentation | Composants de poubelle | 4 |
| Assemblée de Jack - moteur | 1 | ||
| Composant de brosse | 1 | ||
| Le capteur | 2 | ||
| cylindre | 1 | ||
| 3 | Système de tasse d'aspiration de la référence 4 | Moteur servo | 1 |
| Composants de mandrin | 4 | ||
| Diviseur de FAO | 1 | ||
| Soupape rotative de la position 4 | 1 | ||
| De nouveau à la table | 1 | ||
| 4 |
Système de détection de CCD
|
Le CCD | 2 |
| stents | 2 | ||
| La source lumineuse | 2 | ||
| 5 |
Système de bande de conveyeur
|
Positionnement du montage | 12 |
| Bande de conveyeur | 1 | ||
| accouplement | 1 | ||
| Partie usinée | 1 ensemble de | ||
| Moteur pas à pas | 1 | ||
| 6 | Masquer le système de collection | Composants de poubelle | 4 |
| Assemblée de Jack - moteur | 1 | ||
| Composant de brosse | 1 | ||
| Le capteur | 2 | ||
| cylindre | 1 | ||
| 7 |
Masquer le système de manipulateur
|
Moteur servo | 2 |
| accouplement | 2 | ||
| Guide linéaire | 4 | ||
| Tasses d'aspiration de vide | 8 | ||
| Vis de boule | 2 | ||
| cylindre | 2 | ||
| 8 | Système électrique | PLC | 1 |
| extension | 2 | ||
| Écran tactile | 1 | ||
| Composants électriques | Un groupe | ||
| L'ordinateur | 1 ensemble de | ||
| 9 | Le système logiciel | Logiciel à traitement d'images | 1 |
| Logiciel système de stockage de base de données | 1 |
3. Paramètres techniques d'équipement
| Projet de caractéristiques de machine | ZCCF02A |
| vide | ≤-88KPa |
| Puissance totale (kilowatts) | AC220V, 50HZ 3KW |
| Puissance de fonctionnement normale (kilowatts) | AC220V, 50HZ 2KW |
| Le poids | 1.5T |
| Taux de rotation de dispositif | 95% |
| Taux de passage d'équipement | 98% |
206/5000
4. Composants principaux d'équipement
Cet équipement EMPLOIE principalement le principe de représentation de CCD pour prendre des photos sur la surface du poteau, et le compare au poteau standard pour juger, qu'il soit qualifié ou pas. Quand il n'y a aucun poteau, la boîte matérielle peut être automatiquement commutée. Le manipulateur suce la feuille de poteau de la boîte matérielle et la tourne 90 degrés. Le CCD détecte le fond de la feuille de poteau et le tourne 90 degrés. Les produits qualifiés continuent à se déplacer sur la bande de conveyeur à la station ci-dessus de détection, après la détection automatiquement envoyée à la station de décharge, les produits qualifiés dans la boîte matérielle, produits non qualifiés dans la boîte de rebut.
système de 4,1 cadres : la soudure carrée du passage 4080 est adoptée, qui est ferme et fiable, et l'aspect du joint de tôle peut effectivement empêcher la poussière d'entrer.
4,2 alimentant et système d'évacuation : la boîte matérielle universelle de la machine de stratification et de la trieuse est adoptée, et les deux stations sont échangées pour réaliser la production continue. Le capteur matériel est équipé au fond de la boîte matérielle pour alarmer automatiquement et commuter automatiquement la boîte matérielle.
4,3 système de détection de tranche de poteau de CCD : Le système de représentation de CCD est adopté pour détecter la tranche de poteau de batterie. Le contenu de détection est comme suit.
| NON. | Examinez le contenu | Comparaison d'effet de détection |
| 1 |
Déminéralisation sur la surface de la feuille de poteau : la poudre matérielle sur la surface de la feuille de poteau tombe
|
|
| 2 |
Bord dépoussiérant : dépoussiérage des bords de la surface du poteau pendant masquer ou le transport |
|
| 3 |
Point de bulle : défaut d'un matériel sur la surface d'une feuille polaire provoquée par l'éclatement d'une bulle après la réduction en pulpe
|
|
| 4 | Pli : le matériel sur la surface du poteau semble se plisser, fendre. |
4.4. Système de manipulateur de alimentation rotatoire : le diviseur précis de FAO est employé pour la rotation de 4 positions, 1 morceau de poteau de position alimentant, détection de CCD de 2 positions, 3 produits qualifiés par positions sont mis dans le montage de bande de conveyeur, 4 positions des produits que non qualifiés sont mis dans la boîte de chute.
système de bande de conveyeur 4,5 : le moteur servo conduit la bande de conveyeur à la distance d'ensemble, et la bande de conveyeur est équipée d'un montage, qui peut effectivement placer le morceau de poteau.
système de manipulateur 4,6 de alimentation : le moteur servo ou le cylindre rodless conduit le manipulateur de surgeon au mouvement sur le rail de guide et suce automatiquement le plat de poteau et le met dans la boîte de alimentation correspondante.
4.7. Système de couverture supérieure : adoptez la structure de soudure de tôle, belle forme, adoptez la conception unique de structure de cachetage, empêchez effectivement la poussière de tomber dans l'équipement.
5. Conditions ambiantes
Veuillez fournir le milieu suivant d'énergie
5,1 l'alimentation d'énergie
5.1.1 tension AC220V± 10%
5.1.2 fréquences 50 hertz + 1 hertz
5.2. La température : 5-35℃
Température de stockage : 0-40℃
5.3. Source d'air : 0.4-0.6mpa
5,4 l'humidité 30-80% mais ne devrait pas mouiller.
5,5 là n'est aucun gaz corrosif, liquide ou gaz explosif sur le site
5,6 conditions de couleur d'équipement : selon le plat de couleur ou le nombre de couleur fourni par faites la fête a, l'ordinateur est blanc.
