Formation automatique de coupe de soudure ultrasonore de dispositif de spectromètre d'hélium

Formation automatique de coupe de soudure ultrasonore de dispositif de spectromètre d'hélium

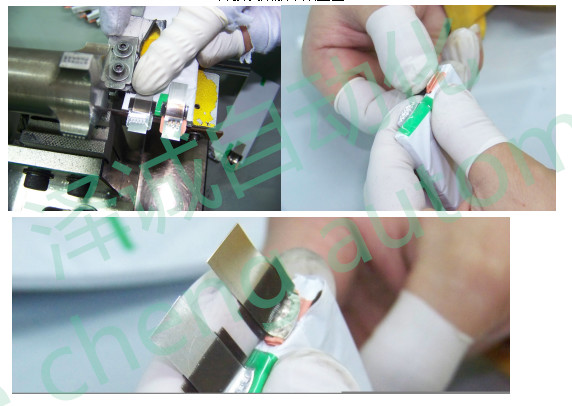

Cet équipement résout principalement les fonctions de la pré-soudure, de la coupe, de nettoyer à l'aspirateur, de l'essai de court-circuit, de la soudure, de la coupe, de la bande protectrice et de former de recourbement des batteries de stratification de puissance de conditionnement souple. Placez manuellement la cellule sur le montage de la machine pour placer, de la machine à l'oreille multicouche de poteau de la cellule pour la soudure ultrasonore automatique, de la coupe, de la formation automatique, de la bande automatique de protection et d'autres fonctions.

2. Fonctions et paramètres de dispositif :

Conditions :

classe de grandeur des cellules 2,1 : L50~200mm ; W50 | 150 millimètres ; T3.0 | 12 millimètres

2.2. AL positif de la largeur 8~15mm d'oreille d'électrode, épaisseur :

2.3. Largeur d'épaisseur de nickel de l'oreille 8~15mm d'anode :

2.4. La distance centrale sera ±1mm

2.5. Battement de production : 17h

2.6. Nombre de couches d'électrode : ≤60 couches, épaisseur d'électrode positive : 0.01mm, épaisseur d'électrode négative : 0.01mm,

2.7. Région de soudure : 10X4,

2.8. L'équipement peut être actionné manuellement ou relié à la chaîne de production automatique.

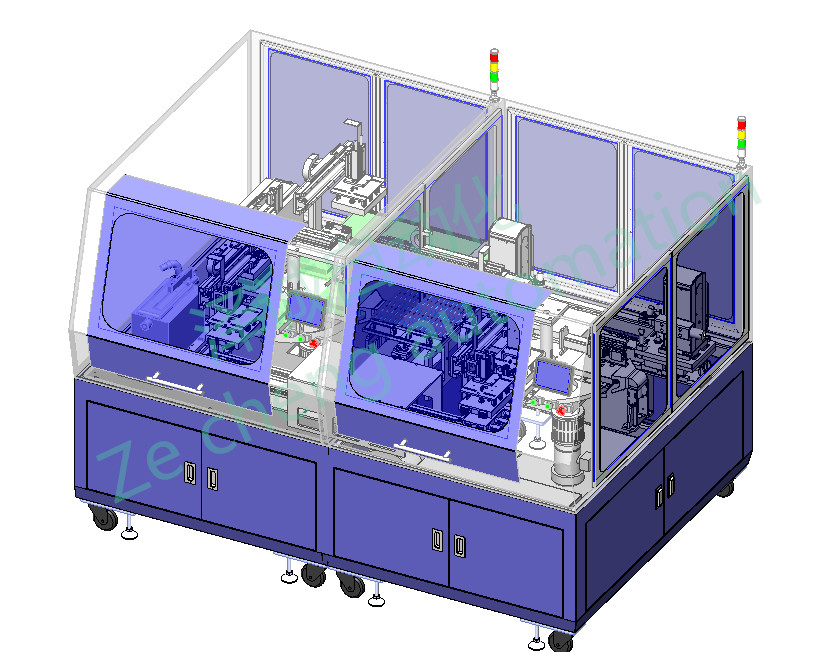

Suivant les indications du schéma 1 ci-dessous, donc, la batterie après la stratification manuellement ou mécaniquement sera placée sur la position de alimentation de station, plaçant le mécanisme se soulevant, positionnement de batterie, positionnement de batterie, cylindre maintenant la batterie. La plaque tournante tournent 90 degrés, est la machine de soudure de cathode sera extrêmement oreille pour souder, après soudure, la plaque tournante tournent 90 degrés, coupe pour couper très l'oreille d'une manière ordonnée, plaque tournante tournent 90 degrés, agences fortes de dépoussiérage dans la position d'oreille de poteau de dépoussiérage, après que la plaque tournante tournent 90 degrés, le manipulateur saisissent automatiquement la batterie, la bande de conveyeur d'alimentation, dans le manipulateur saisissent automatiquement la batterie, la station de soudure dans une roue d'oreille, roue tournent 90 degrés, très oreille alimentant (le disque ou le matériel entier de disque, le besoin d'adapter aux besoins du client selon les exigences de client), soudant l'oreille de poteau. Après soudure, la soudeuse ultrasonique est retournée, la plaque tournante tourne 90 degrés, le collecteur de poussière puissant nettoiera à l'aspirateur la position de la boucle d'oreille, la plaque tournante tourne 90 degrés, l'essai de court-circuit de batterie, masquer manuel.

2. Description d'équipement principal

1. Système de positionnement : un système de positionnement. Après que la batterie soit mise dans le mécanisme de fixage, le mécanisme de positionnement monte et le cylindre se déplace pour placer la batterie de trois côtés. Le poussée-plat de positionnement adopte le matériel de POM pour éviter d'endommager la cellule électrique.

2. Système de soudure des crochets de positif et de négatif : les crochets positifs et négatifs sont alimentés avec le matériel de bobine. Le diamètre intérieur du matériel de bobine est 76.2mm, et la largeur des crochets positifs et négatifs est 8-15mm. Quand le senseur détecte le morceau de DÉCELLULATION, le moteur pas à pas envoie la longueur fixe, le doigt mécanique coupe l'oreille de poteau, et le coupeur a découpé l'oreille de poteau. Quand la cellule électrique tourne en place, la machine de soudure ultrasonore et le doigt mécanique avancent. Le doigt mécanique envoie l'oreille de poteau au dessus de la feuille de poteau, et la machine de soudure ultrasonore soude.

3. Système d'oreille de coupe de Polonais : après soudure de la cellule électrique des oreilles positives et négatives à la station de coupe de poteau, le moule de coupe de poteau avance, le cylindre se déplace, et l'oreille de coupe de poteau de batterie est découpée, et la forme R est découpée.

4. Système de vide : l'aspirateur puissant est placé dans le cas, la bouche de vide est formée comme une trompette, et l'oreille de poteau positif est découpée pour absorber la poussière.

5. Système de manipulateur : le moteur servo conduit le manipulateur saisissant pour saisir la batterie et pour la placer sur la plaque tournante de soudure pour le positionnement.

6. Système de plaque tournante : le système de plaque tournante est commandé par un diviseur de la précision FAO de 4 stations, et le moteur pas à pas conduit le diviseur de FAO par la roue de pignon. Chaque station adopte le cylindre maintenant le mécanisme pour maintenir la cellule électrique. Il y a deux ensembles de système de plaque tournante, un pour la pré-soudure de crochet de poteau et d'un pour la soudure de crochet de poteau.

7. Système de vue : 40X80 ajustent la soudure formant, la peinture extérieure de cuisson (couleur selon les conditions de plat de la couleur du client). Le substrat est fait de plaque d'acier épaisse de 25mm et sa surface est plaquée.

8. Système de contrôle : la machine est équipée du panneau électrique indépendant, du commutateur de fuite, de l'alimentation d'énergie de stabilité de C.C et d'autres composants de circuit de puissance, PLC d'omron, le relais, dispositif de contrôle de moteur pour le contrôle. Et connexion externe, utilisant les connecteurs et la table des terminaux. Le plafond du cable électrique est partiellement perforé. Des câbles et les conduits d'air entre l'autre équipement sont câblés et sifflés ci-dessous.

Système d'exploitation

Opération d'écran tactile. Il y a puissance, arrêt d'urgence, manuel, bouton automatique.

3. Composition en système

Engagement de coopération

1. Nouvelle promesse d'équipement

Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.

2. Engagement de confidentialité

Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.

3. Engagement de service après-vente

(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;

(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh

(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
