Procédé de stratification recto automatique de stratification de machine de batterie de puissance

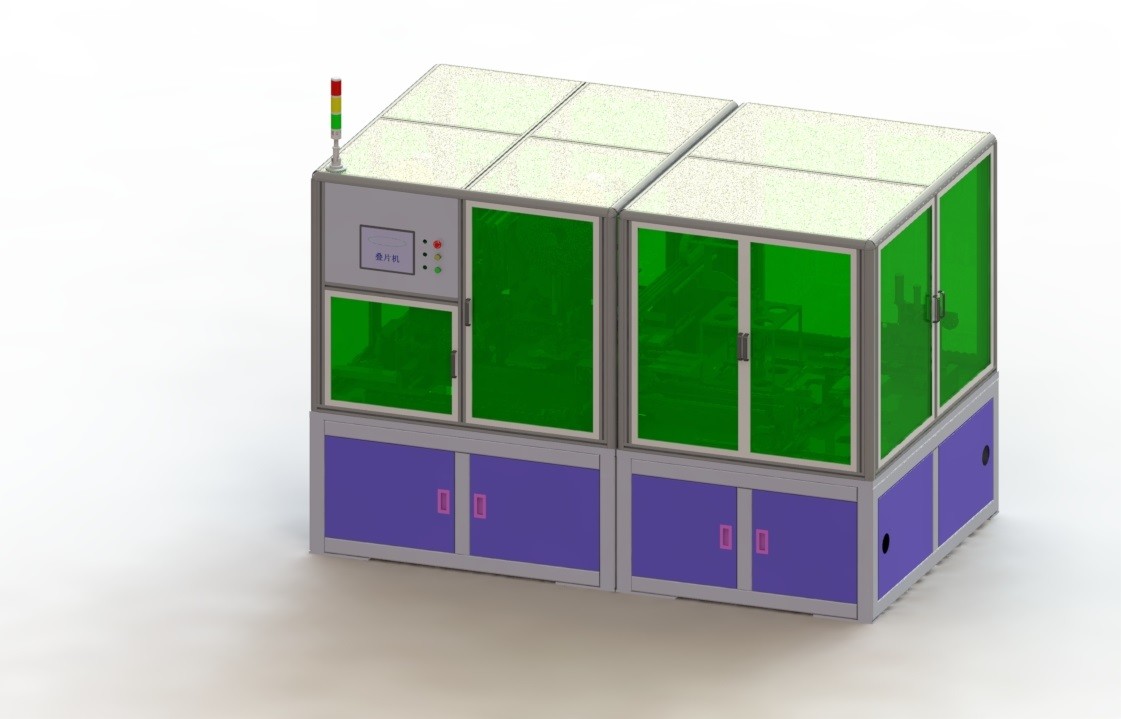

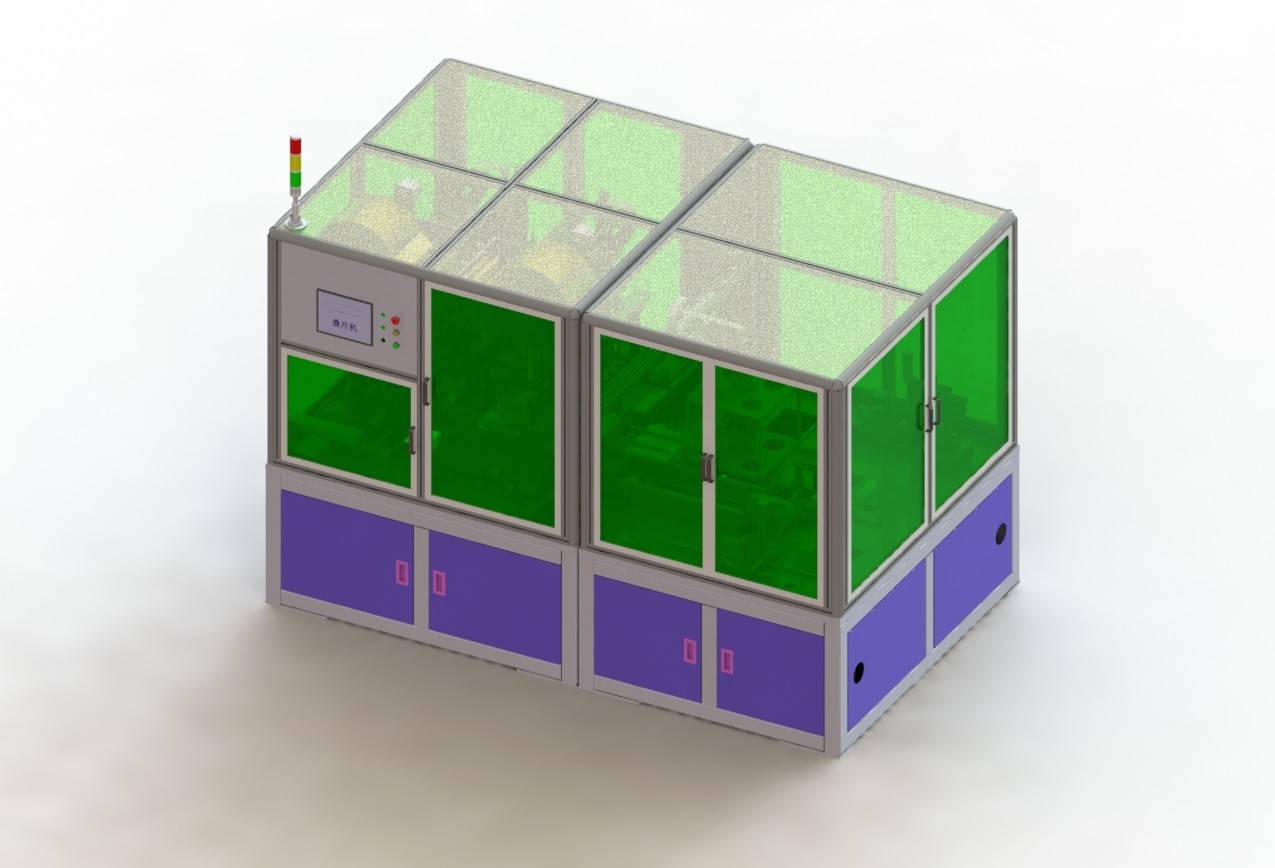

1. profil d'équipement :
introduction 1,1 aux fonctions et aux principes de dispositif :
Cet équipement complète le procédé automatique de stratification de la batterie de puissance, et ses fonctions principales incluent l'alimentation de feuille de poteau, la stratification, la bobine de queue, l'adhésif et masquer. Diaphragme actif déroulant, par le rouleau de transition, le mécanisme vertical de tension dans la table de stratification principale. La table principale de stratification conduit le diaphragme pour se déplacer dans les deux sens, se pliant dans une forme de Z et plaçant le poteau. Le manipulateur positif et négatif de la boîte de film de poteau positif et négatif pour sortir le film de poteau, par la plate-forme de positionnement secondaire plaçant, empilent exactement sur la plate-forme principale de stratification. Après l'empilement au nombre d'ensemble de morceaux, cessez stratifier, bobine automatique de queue, bande du sac U de bord, automatiquement vers le bas à la plate-forme de décharge.
2. Fonctions d'équipement et paramètres techniques
|
Caractéristiques de machine projet |
ZCCE04A-01 | ||
| Empilant la vitesse (puce de s) | 1,2 secondes/morceau | ||
| Exactitude de l'alignement entre le poteau et le diaphragme | Déviation centrale ≤±0.5mm (longitudinale) | ||
| Diaphragme à l'exactitude d'alignement de diaphragme | La déviation d'alignement de fin est moins que ±0.3mm | ||
| Exactitude simple d'alignement de puce | +/- 0,3 millimètres | ||
| Exactitude globale d'alignement des poteaux | +/- 0,5 millimètres | ||
| Temps auxiliaire d'achèvement d'un (s) unicellulaire | Choisissez le temps ≤5s d'enroulement de queue de recouvrement (si l'enroulement du temps est accumulé au-dessus de beaucoup de tours), et le temps d'emballage ≤70s | ||
| Temps de travail de l'électrode une fois installée (h) | 0,5 | ||
| Nombre de stratifier | Peut être placé | ||
| Externaliser le diaphragme | Nombre de diaphragme réglable | ||
| Manière de finissage | Bande de l'enveloppe U de bord | ||
3. Environnement d'utilisation d'équipement
(1) air comprimé : 0,4 | 0.8mpa (4-8kgf/cm2), débit : 280L/min ;
(2) conditions de vide d'équipement : degré de vide : -101kp | -50kp, débit : 8L/S ;
(3) dépoussiérage : faites la fête b aura un ventilateur d'extraction dans l'équipement et met de côté une interface de dépoussiérage ;
(4) température ambiante : 20 | 35℃ ;
(5) hygrométrie : 5-55% HEURE ;
(6) propreté environnementale : aucun gaz corrosif, liquide ou gaz explosif sur le site ;
(7) alimentation d'énergie : AC220V, monophasé ; La fluctuation de tension est moins de ±10% ; Alimentation d'énergie : 6KVA.
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
