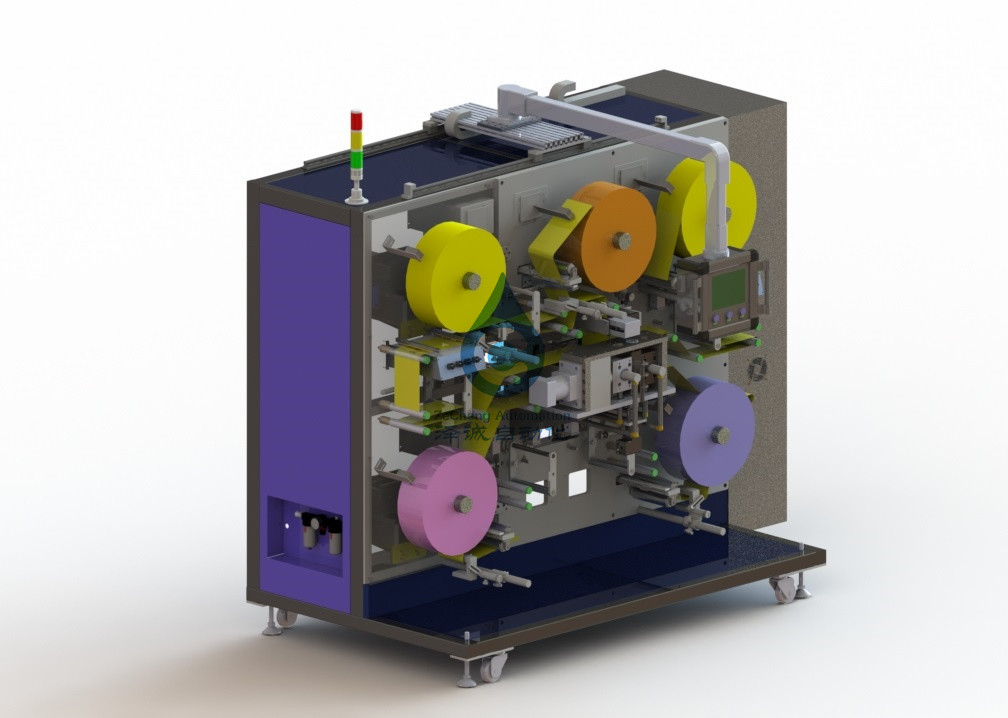

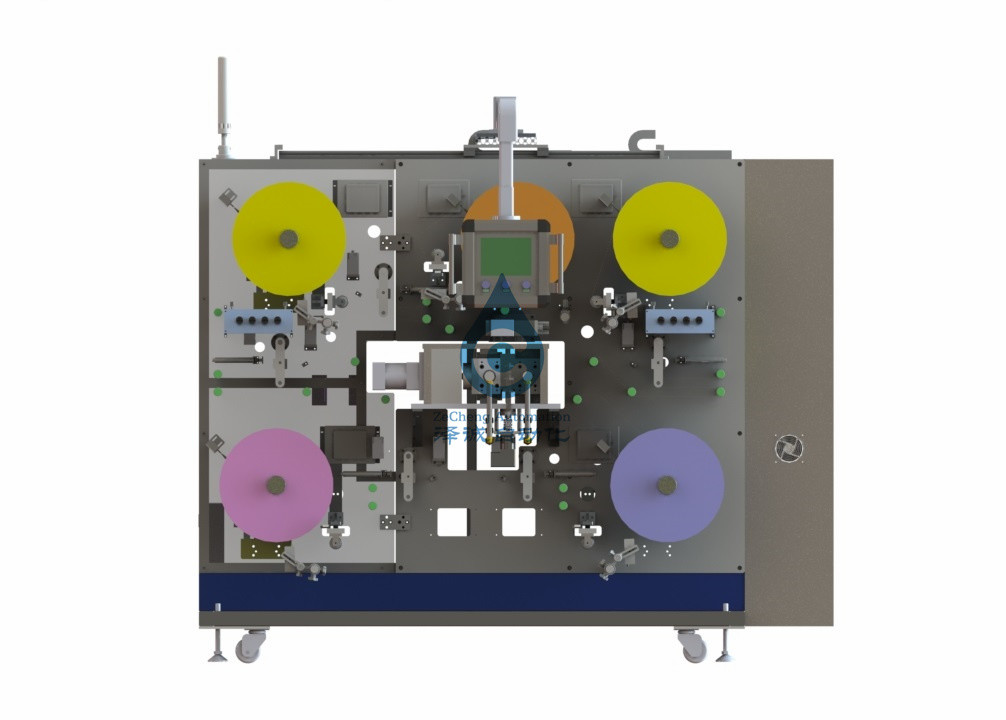

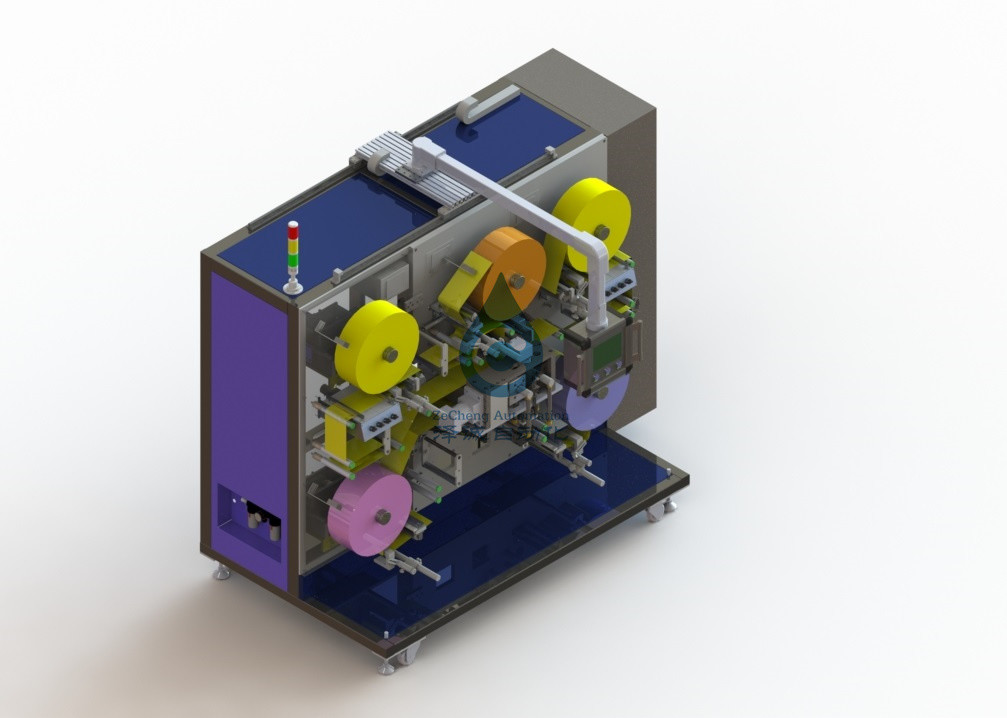

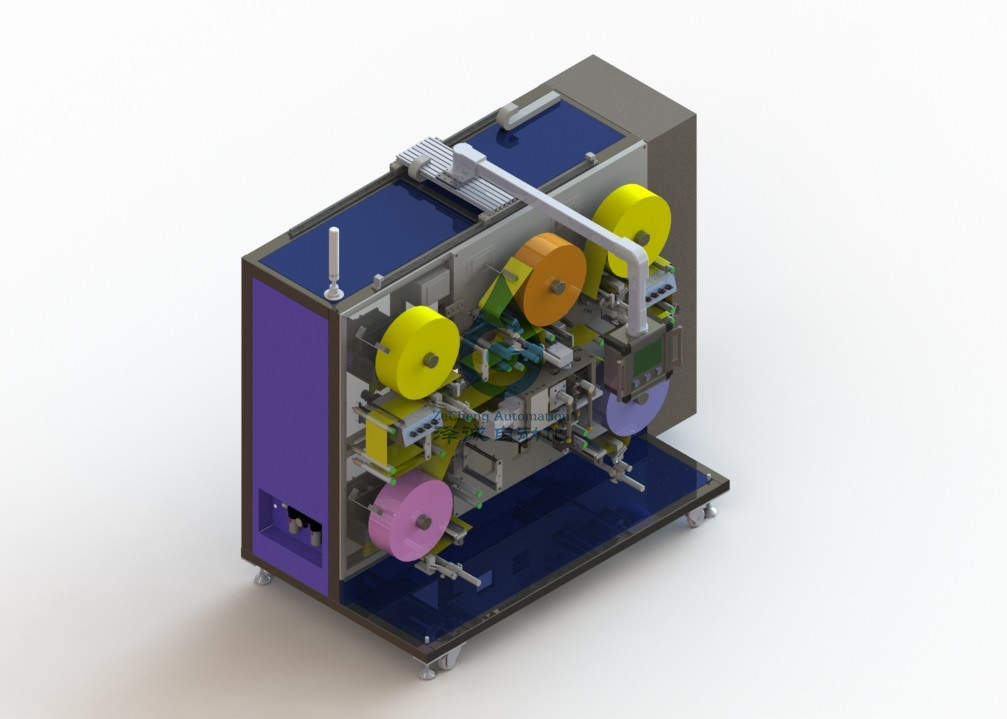

ceinture ultra-mince à semi-conducteur de lithium de batterie au lithium 3-50um formant la machine
1. Introduction de dispositif
1.1. Le dispositif est principalement utilisé pour former l'anode pure de lithium en métal de la batterie au lithium à semi-conducteur ou former la feuille de lithium de morceau de poteau positif liquide de lithium de supplément d'électrode de batterie au lithium.
La réalisation principale du déroulement automatique de ceinture de lithium, de la rectification, de la tension, d'un film protecteur du déroulement automatique, de la rectification, de la tension, du film protecteur de B du déroulement automatique, de la rectification, de la tension, de la formation, de la tension, du rebobinage, d'un film protecteur de processus de tension, de rebobinage et autre.
1,2 procédé d'opération du dispositif
2, l'équipement peuvent s'adapter aux matériaux et aux spécifications produit entrants
2.1. Adaptez aux spécifications de feuille de lithium
2.1.1. Le matériel assuré est aluminium de lithium en métal, largeur de petit pain : 30mm~250mm, déviation d'alignement de petit pain : ±3mm, diamètre intérieur de petit pain : φ3 « .
Diamètre extérieur maximum : φ350mm
matériel 2.1.2 : aluminium de lithium, épaisseur 0.2-2mm, exactitude ±10μm, pureté ≥99.9% en métal de lithium
2.1.3. Glissement de l'erreur de recourbement du matériel entrant : 2mm/250mm ;
Déviation maximum de l'alignement ±3mm de bobine.
Schéma de principe du schéma 1. de forme matérielle de bord
2.1.4 caractéristiques mécaniques : coefficient de tension maximum de fracture : 50g/mm2
2.2. Adaptez aux spécifications du film protecteur
2.2.1. Le matériel entrant est bobine de film protecteur transparente, largeur de bobine : 50mm~300mm, déviation d'alignement de bobine : ±0.5mm, diamètre intérieur de bobine : φ3 « .
Diamètre extérieur maximum : φ450mm
2.2.2. Épaisseur de film protecteur : 0.2-0.75mm
2.2.3 matériaux entrants : huilage du côté simple.
3. Paramètres techniques d'équipement
3,1, puissance totale : ≤6KW ;
alimentation de l'énergie 3,2 : AC220 V±10% 50HZ ;
3.3. Air comprimé : ≥ 0.5mpa, ³ /h de pression de l'écoulement ≥3m ;
3.4. Source de vide : ≤ -90kpa (fourni par partie A), ³ de pompage /h de ≥ 1M de capacité ;
3.5. Poids d'équipement : tonnes ≤1.5.
Condition au sol de charge : 650kg/㎡ ;
3,6, azote : ≥ 0.5mpa de pression, < 0="">
3,7, taille globale : (l) 2150* (w) 1500* (h) 2000 ;
(pour la référence seulement, principalement en nature) ;
3,8, à l'exclusion d'autres facteurs, taux ≧98%, rendement de produit ≧99.5% de mouvement d'équipement ;
3,9 la capacité de conception de l'équipement est 0-35m/min et la précision de contrôle de vitesse est 1/1000.
3,10, feuille de lithium dans l'exactitude de contrôle de région de film d'ANIMAL FAMILIER (direction de largeur de diaphragme et du remorquage) : +/-2.0mm.
3.11. Faites à Tufram le traitement antiadhésif de petit pain avec le rouleau qui a entré en contact avec la ceinture de lithium.
Le rouleau de contact avec le film d'ANIMAL FAMILIER est fait de rouleau léger de fibre de carbone.
diamètre φ150mm, largeur efficace 300mm, fin de bande ronde ≤1um, exactitude ≤2um, dureté ≥HRC65, dureté de revêtement extérieure ≥HRC75 de 3,12 rouleaux d'assemblée de principal organisme de rouleau
3.13. La pression de roulement est réglable à 10T (5T d'un côté).
3,14, gamme de calandrement d'épaisseur d'aluminium de lithium : 3μm-100μm, exactitude : ±1 um.
3,15, gamme calandrée de poids de film de lithium : 1.0-10.0mg/1540.25mm2.
3,16, exactitude de enroulement de film d'ANIMAL FAMILIER : ±1mm.
3.17. Tous les déroulement et rebobinage de morceau de poteau auront recevoir la plate-forme avec l'échelle.
3,18, vitesse de déroulement de bande de lithium : 0.26m/min (20m/min), servocommande de la précision ±0.1%~0.2%, vitesse réglable.
3,19, gamme de correction : maximum 25mm. Exactitude de correction : +/-0.2mm.
3.20. L'équipement aura la fonction de la tension variable et de la tension constante en même temps. La valeur de tension est placée intuitivement par l'écran tactile, et l'unité d'établissement est le ≤ 1G ;
La tension de l'aluminium de lithium peut être ajustée de l'ordre de 80 | 400GF, et la fluctuation de tension dans le processus courant de ceinture est inférieur ou égal à ±5% (excepté la fluctuation de la position d'enroulement et de terminaison).
La tension du film d'ANIMAL FAMILIER peut être ajustée de l'ordre de 80 | 400GF, et la fluctuation de tension en cours de prise est inférieur ou égal à ±5% (excepté la fluctuation de la position d'enroulement et de terminaison).
4. Liste principale de configuration de dispositif
| NON. | Nom | Quantité | Unité | Marques |
| 1 | cadre | 1 | ensembles | |
| 2 | mécanisme de déroulement de film protecteur | 2 | ensembles | |
| 3 | rectification du mécanisme | 5 | ensembles | |
| 4 | Sélection de la plate-forme | 3 | ensembles | |
| 5 | Système de tension | 5 | ensembles | |
| 6 | Mécanisme d'enroulement | 2 | ensembles | |
| 7 | Système de déroulement de bande de lithium | 1 | ensembles | |
| 8 | Composant d'entraînement | 1 | ensembles | |
| 9 | Système de roulement | 1 | ensembles | |
| 10 | Composant de refroidissement | 1 | ensembles | |
| 11 | Système de dépoussiérage | 4 | ensembles | |
| 12 | Système de protection de sécurité | 1 | ensembles | |
| 13 | Système de contrôle électrique | 1 | ensembles |
5. Environnement d'utilisation de produit
5,1 l'équipement est installé et utilisé dans la salle de séchage.
5,2, l'utilisation de la propreté environnementale : cent mille catégories | trois cents mille catégories.
hygrométrie 5,3 ambiante : Humidité de point de condensation : -45 ° C. DU ° C ~-70.
5,4, la température d'environnement de fonctionnement : 15℃ | 25℃.
