Bicyclette électrique d'Ion Battery Production Line For du lithium 25KW
1, fond et états de mise en ?uvre de projet
1,1 fond de mise en ?uvre de projet
La partie A a besoin d'un câblage de emballage de batterie électrique de bicyclette. Cette chaîne de production s'applique à la production du paquet électrique de batterie au lithium 48V30AH de la bicyclette 18650. La chaîne de production a environ 3 concepteurs, et la capacité de production peut répondre aux exigences de se réunir plus de 6 000 à 6 500 qualifiés 18650 modules de cellules dans une heure. La chaîne de production est compatible avec la production des modules jusqu'à 300*260mm de cellules.
1,2 conditions pour le mise en ?uvre de projet
Le mise en ?uvre de projet doit remplir les conditions suivantes :
Les matériaux d'assemblage du système de paquet de batterie seront fournis par la partie A de client ;
Le câblage de empaquetage de batterie dans l'approvisionnement en électricité a fourni par la partie A, plus de 10 kilowatts de client ;
La source d'air de prise et de séchage de câblage d'emballage de batterie sera fournie par le client et la partie A, au-dessus de 0.5m3/h.
Conditions ambiantes d'usine standard de la partie A :
Électrostatique moulu d'atelier : ≤10 à la puissance de 8 ;
Traitement antistatique d'atelier : devez faire le traitement antistatique professionnel, l'équipement fondant et fondant électrostatique distinct
Catégorie antipoussière d'atelier : 1 million (environnement général) ;
Environnement d'atelier : la température 0~45℃, humidité 20%~60% ;
Conditions de source d'air : pression d'admission > 0.7MPa, la température de point de condensation <5>
Chaîne de production alimentation d'énergie : AC380V±10% à cinq fils triphasé ; Fréquence : 50Hz ;
L'alimentation d'énergie entrante fournira le fil de masse fiable ;
Épaisseur de ciment de plancher (utilisation des boulons fixes) : 300mm
Taille efficace de plancher : au-dessus de 4 mètres
Planéité au sol : 2m±2mm
2. Portée de mise en ?uvre de projet
2,1 câblage de emballage de batterie électrique de bicyclette pour rencontrer les conditions et les types de paquets de batterie :
2.1.1 l'information de paquet de batterie :
Diagramme d'ensemble de paquet de batterie de 2.1.1.1
Il y a aucun
batteries de 2.1.1.2
1) Type de cellules : 18650 ; Taille de cellules : Φ 17,8 | 18,5 millimètres ; Taille 64.8~65.4 millimètres ;
2) Méthode de alimentation : manuellement charge la cellule dans la boîte matérielle de cellules ;
tranches de actuel-transport de 2.1.1.3
1) Forme de transporteur actuel : estampillage de puce de branche ;
2) Épaisseur de transporteur actuel : 0.15mm à 0.25mm ;
couverture de 2.1.1.4 en haut et en bas
1) Taille maximum : 300mm×400mm
2) Nombre de cellules : ≤100
Remarque :
1.) si la partie A doit produire d'autres paquets de batterie (dans la classe de grandeur des paquets de batterie déterminés dans cet accord), la partie A ajustera l'outillage lié à l'emballage de batterie et au câblage des bicyclettes électriques et le fera et remplacera et ajustera les paramètres de l'équipement approprié ;
2.) si le paquet de batterie doit être produit au delà de la gamme des paramètres de paquet de batterie spécifiques dans cet accord, les deux parties négocieront séparément.
3.) car la partie A décide le produit quand signant cet accord, la modification du plan dû aux changements de processus de produit après la signature de cet accord sera sujette à la négociation distincte d'affaires entre les deux parties ;
2.1.2 besoins en matériaux pour l'emballage et le câblage électriques de batterie de bicyclette :
Conditions matérielles de code barres de 2.1.2.1 :
Type de code barres : code bidimensionnel ou code unidimensionnel ;
Code barres doit être clair et facile à lire. Code barres sera imprimé et collé sur le papier, et la position de empâtage sera conforme aux dispositions de l'accord.
2,2 conception de empaquetage de câblage de batterie électrique de bicyclette. Type de paquet de batterie pour la fabrication et l'acceptation :
2) Poids de module : ≤15kg
3) Poids de PAQUET : ≤30kg
4) Poids de couvertures supérieures et inférieures : ≤30kg

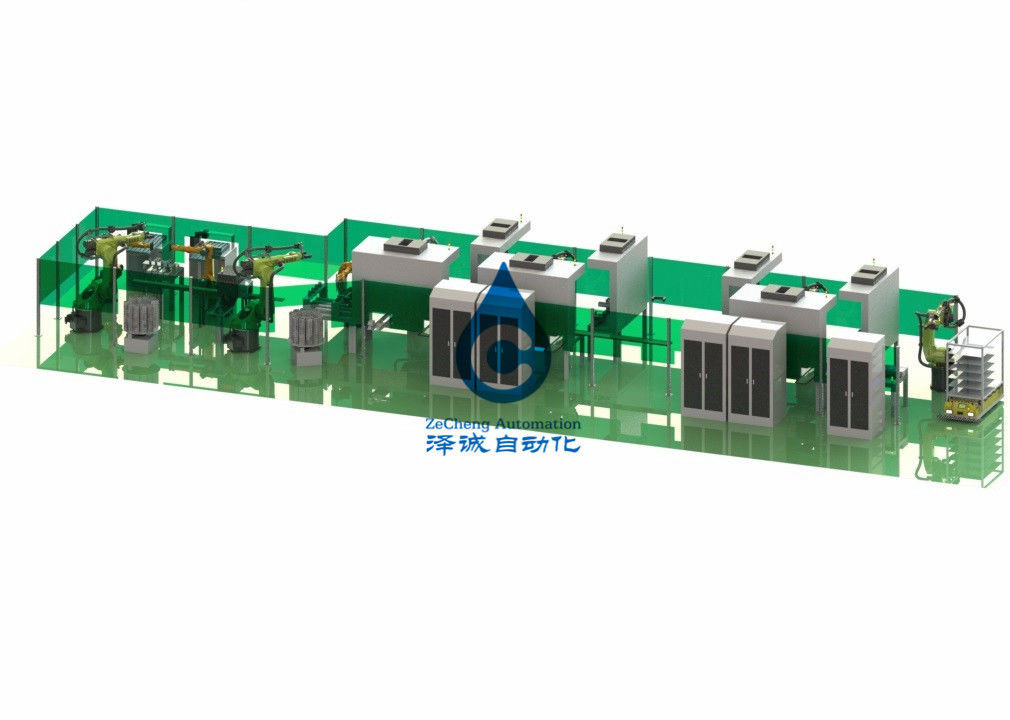

2.4.1 disposition de empaquetage de câblage de batterie électrique de bicyclette :
La taille exigée de la ligne corps est L25 m ×W5 m ×H2.5 m
1) Portée d'application :
Taille de module : L 200 (±20) * W 200 (±20) * H 300 (±20) millimètre
Taille de paquet : L 200 (±20) * W 200 (±20) * H 300 (±20) millimètre
Poids de paquet : W : 30Kg
2) Capacité de conception : 500 paquets de conception sont produits chaque jour
Note : L'efficacité de production du poste opérateur dépend de la compétence de personnel et de l'attribution de personnel de station.
3) Taille de secteur : L25000mm*W5000mm*H2500mm
Note : 1. Cette taille de secteur inclut le secteur de placement d'équipement mais n'inclut pas le personnel. Dimensions matérielles de passage.
2. L'échelle grandeur de la ligne corps est sujette à la conception
4) Configuration d'opérateur : environ 3 personnes
5) Le premier taux de passe de produits d'équipement : ≥99% (note : les défauts provoqués par les matériaux et le manque anormaux des opérateurs de fonctionner selon le processus standard ne sont pas inclus)
6) Cadence de fabrication : 98% (note : le seul équipement anormal lui-même est inclus)
7) Alimentation électrique : chaîne de production alimentation d'énergie : AC380V±10% à cinq fils triphasé ; Fréquence : 50Hz ; L'alimentation d'énergie entrante fournira le fil de masse fiable ;
8) Taux de puissance : 15KW (pas comprenant l'équipement de test)
9) Source d'air : pression atmosphérique : au-dessus de 0.7Mpa, capacité d'échappement : 20L/min
