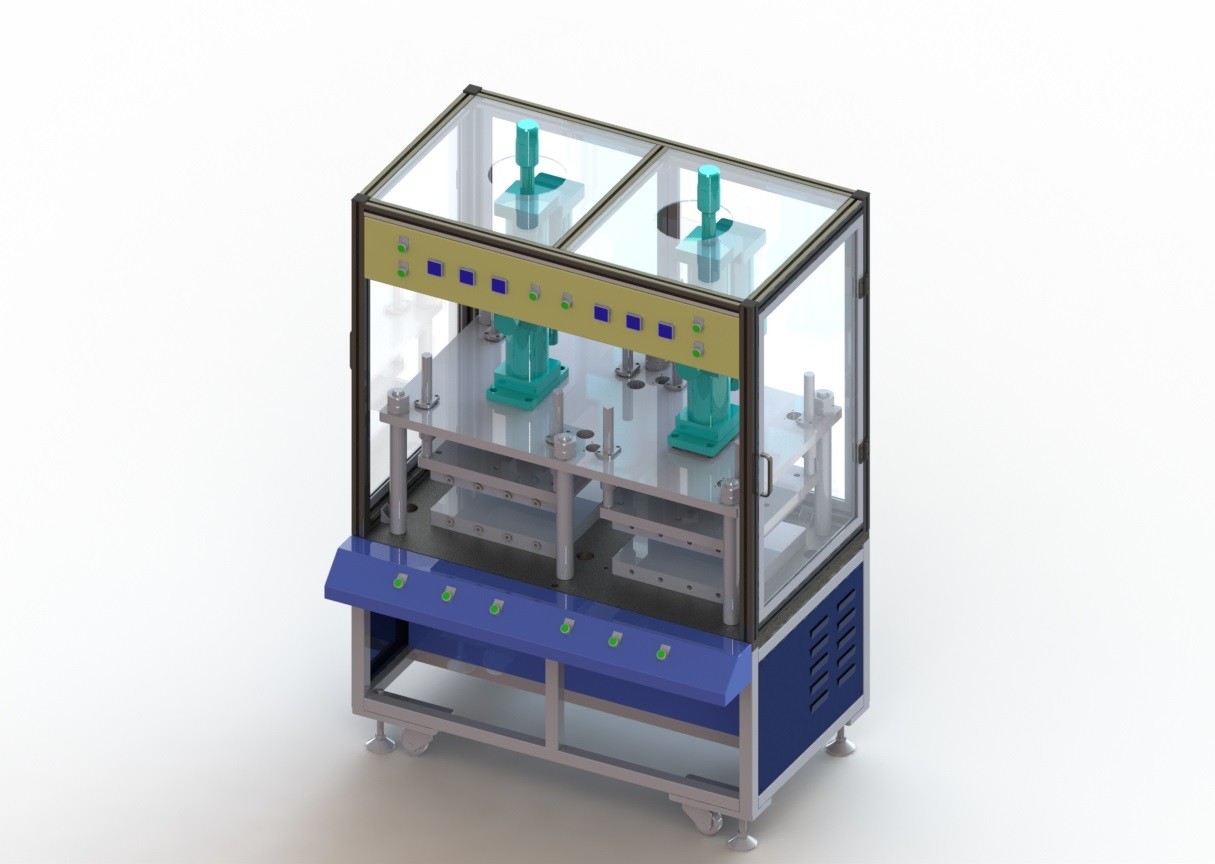

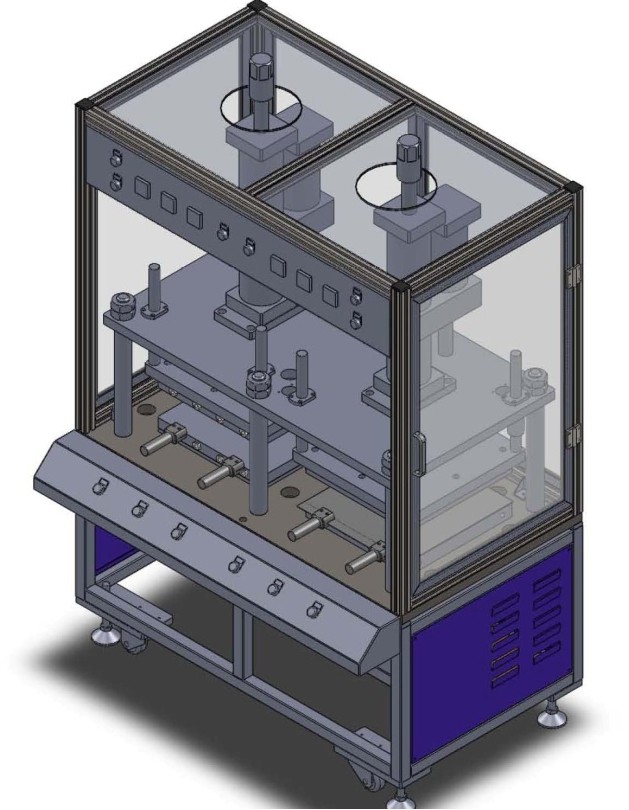

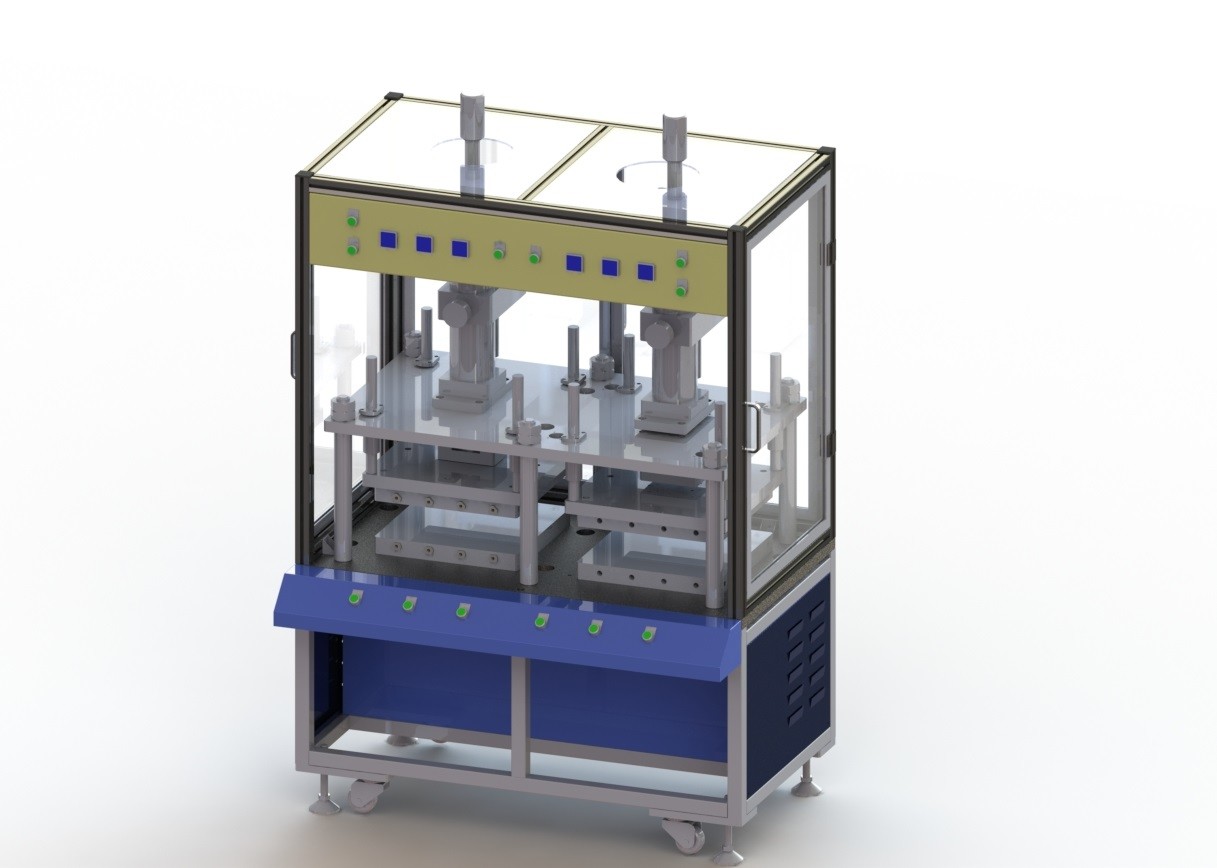

Pressing froid-chaud d'Ion Battery Manufacturing Machines For de lithium semi automatique

Lithium semi automatique pressing froid et chaud d'Ion Battery Manufacturing Machines For

1. La machine d'introductionThe d'équipement est principalement utilisée pour le pressing chaud de la cellule enroulée ou de l'ancienne cellule pour assurer l'épaisseur uniforme de la cellule. La température pressante chaude peut être ajustée. Air - cylindre liquide de propulseur de pression, taille de pression réglable.

1,1, caractéristiques-- six batteries à une seule couche peuvent être pressées en même temps. La pression peut être ajustée. La pression maximum du surchauffeur gazeux liquide est 3T.

1,2, rendement élevé : double station, une batterie à une seule couche de station dans la presse chaude, batterie à une seule couche de deux stations dans press.15 froid PCS/min (l'efficacité spécifique est déterminée selon le pressing chaud et le temps pressant froid)

1,3, bas frais d'exploitation

Ce degré d'équipement d'automation d'équipement est opération élevée et manuelle est simple, un travailleur peut actionner 1 équipement en même temps.

2. Fonctions et paramètres de dispositif

taux qualifié par 2,1 de produits d'équipement : 99%

2,2 capacités d'équipement/vitesse : Taille de cellules de 27H : 53*85, pressing chaud pendant 3 minutes, pressing froid pour 1 minute)

taux de panne d'équipement 2,3 : ≤5% (échec provoqué par l'équipement seul)

2,4 la température thermique de contrôle de la pression est 80°, et la gamme de précision est ±5% ;

matériel électrique 2,5 : tension AC220±10%, puissance 10KW

air comprimé 2,6 : 0.6mpa

2,7 secteurs pressants chauds efficaces : 400X400 maximum,

2,8 poids : le rapport de tout le poids de 1000Kg au secteur porteur est ≤500kg/M2, et le poids de l'équipement dépasse la charge de plancher de 500kg/M2. Des mesures nécessaires de protection seront prises ;

2,9 la machine entière est équipés du dispositif de couverture de la poussière, le dispositif de couverture est l'alliage d'aluminium avec la structure de plexiglass, et la surface de fonctionnement est équipée de la porte de plexiglass ;

la bonne représentation 2,10 ergonomique devrait être réalisée dans la conception de machine ;

3, la machine froide chaude automatique de presse de pressThe de batterie seront placés dans le tampon au moyen de prise artificielle mise sur l'étagère des batteries dans le dispositif de pressurage chaud respectivement, deux ensembles de dispositif de pressurage chaud, peuvent mettre en application la batterie multiple en même temps du pressing chaud, le pressing chaud quand la force de la manière de contrôle de cylindre de liquide de gaz de commander la pression thermique et de réaliser les batteries sur par unité de superficie du pressing chaud, la température pressante chaude est le ° 80, le contrôle de la température par mode de chauffage électrique ; Après l'extrémité de la presse chaude, abaissez manuellement la batterie dans la boîte de remplissage. Écoulement d'opération d'équipement ; Ligne artificielle (ou automatique plateau automatique de batterie d'écoulement) mettra une batterie de voiture à cet équipement dans le secteur empilé matériel - > la batterie mise artificielle dans le pressing chaud à un emplacement sur la chaleur chaude de plateau en même temps, l'humain sera 2 que l'emplacement de la batterie est mis sur le plateau, au froid de 2 stations - à la fin des batteries artificielles pressantes chaudes sera pris vers le bas dans la poubelle.

Composition en équipement

4. MediumPlease d'énergie fournir le milieu suivant d'énergie

alimentation de l'énergie 4,1

1) changement instantané de counterphase de la tension AC220V± 10%

2, fréquence 50 hertz + 1 hertz

air 4,2

1) pression 0.5mpa 5kgf/cm2

2) capacité : 501/min

5. Le dispositif environnemental de conditionsThe peut fonctionner sans barrière dans les conditions environnementales suivantes.

la température d'opération des 5,1 températures : la température 5-35℃Storage : 0-40℃

5.2. Humidité 30-80% mais aucune condensation.

5.3. La propreté environnementale ne sera pas inférieure à 100 000 ;

5,4 là n'est aucun gaz corrosif, liquide ou gaz explosif sur le site

Engagement de coopération

1. Nouvelle promesse d'équipement

Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.

2. Engagement de confidentialité

Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.

3. Engagement de service après-vente

(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;

(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh

(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
