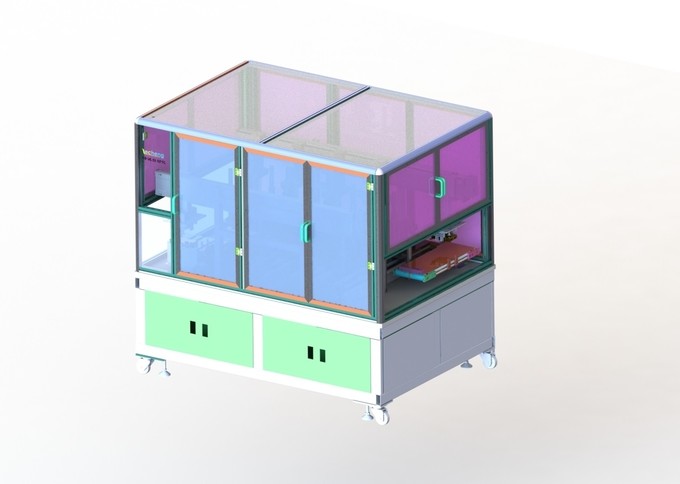

batterie chaude de phosphate de fer d'Ion Battery Production Equipment For de lithium de presse de 4 stations
aperçu de 1,1 fonctions
La presse à mouler chaude adopte le type de ligne droite de 4 stations, principalement comprenant l'alimentation mécanique de main et le déchargement, le pressing chaud automatique, l'essai de salut-pot et d'autres fonctions. Le senseur en place détecte le levage de la cellule de batterie après que le produit soit en place, et la cellule de stratification est manuellement saisie et mise dans la station pressante chaude. Le pressing chaud dure selon le temps réglé, et l'essai de salut-pot est effectué après que le pressing chaud soit de finition. Référez-vous au plan de disposition comme suit :
introduction 1,3 des fonctions principales
1) la ligne à une seule couche de logistique est employée pour l'alimentation : la machine de stratification met automatiquement une batterie simple dans un gabarit de logistique, et le manipulateur de transplantation de remplissage saisit la batterie et la met dans un mécanisme de pressurage chaud ;
2) mécanisme de pressurage chaud : chauffage de pression de cellules électriques ;
A) pressing chaud : pressing chaud sans palette ;
B) parallélisme entre les plaques de pression supérieures et inférieures : ≤±0.05mm ;
C) en cours de pressing chaud, il a la fonction de l'ajustement de la température. La température pressante chaude peut être ajustée dans la marge de la température normale sur 130℃. La précision d'ajustement est 1℃, et l'erreur apparente de la température est ≤1℃.In le processus de fabrication continu, la température chaude de pression est commandée dans ±3℃ ;
D) quand le temps pressant chaud est stepless et réglable de 0 à 60s, l'exactitude de temps est à moins de ±1% ;
E) préchauffage du temps de montée de la température : le moment où la température de surface de plaque de pression s'élève de la température ambiante à 130℃ est ≤30Min ;
F) la pression de cellules peut être ajustée dans la marge de 3000-5000kgf. Pendant le fonctionnement continu, la déviation de force de chaque cellule est à moins de ±0.5% ;
G) traitement de batterie d'anti-bâton pour la plaque de pression : le traitement de batterie d'anti-bâton est exigé pour la plaque de pression en contact avec la batterie nue. Pendant le processus pressant chaud, il n'y a aucun dommage ou pli sur la surface de la batterie ;
3) essai de salut-pot : effectuez l'essai de salut-pot sous pression pendant le processus pressant chaud.
A) tension 0 | 1000V réglable, 0 d'essai | 1000V réglable, exactitude 1V, gamme actuelle 0 | 10mA, exactitude actuelle 1mA, temps 0 | 999s de tension de fuite d'essai réglable ;
B) la valeur de valeur courante et de tension peut être alimentée de nouveau au système de PLC en même temps pour assurer l'exactitude du jugement de court-circuit. L'équipement a la fonction de discrimination du NG et de l'OK ;
C) après l'essai de court-circuit, le manipulateur de décharge mettra les produits non qualifiés dans le secteur de rebut pour le traitement manuel, et les produits qualifiés seront mis dans la prochaine ligne de logistique ;
1,4, liste de configurations de dispositif primaires
| NON. | Nom | Quantité | Unité | Remarques |
| 1 | Bâti et capot | 1 | placez | |
| 2 | Mécanisme de presse chaud supérieur | 4 | placez | |
| 3 | À travers le mécanisme de charge | 2 | placez | |
| 4 | Chaud enfoncez pour déplacer le composant | 4 | placez | |
| 5 | Ligne de convoyeur | 2 | placez | |
| 6 | Système de contrôle électrique | 1 | placez |
2.1.5 équipement parameters1 technique. Paramètres d'équipement de base
1) puissance totale : ≤50KW ;
2) alimentation d'énergie : AC380 V±10% 50HZ, système à cinq fils triphasé ;
3) air comprimé : ≥ 0.5mpa, écoulement ≥12m /h de pression ;
4) poids d'équipement : ≤ 2,0 tonnes. Charge au sol : 650kg/㎡ ;
5) taille globale : (longueur) 2000* (largeur) 1400* (taille) 2200 ; (pour la référence seulement, spécifique en nature) ;
6) couleur d'aspect : selon le conseil de couleur de la partie a ;
7) efficacité d'équipement : Efficacité d'opération automatique de 17H d'équipement, à l'exclusion d'autres facteurs) ;
8) le taux mobile du ≥ 99% d'équipement ;
9) ≥ 98% de rendement de produit ;
3. Système de contrôle électrique
1) le module de positionnement et le module d'E/S commandent le mouvement de l'axe et du cylindre de machine. Le système est équipé de la fonction d'anti-tardiveté pour réduire des dommages aux équipments provoqués par misoperation de personnel.
2) le module de porte série de réservations de dispositif et interface de module d'Ethernet, collecte des informations requises par le dispositif, et des réservations la fonction de relier en amont et en aval des dispositifs
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
FAQ
Q1 : Êtes-vous usine ou société commerciale ?
: Nous sommes usine, avec notre équipe de R&D, département de production, de machine de soudure de batterie, conception etc., dessin, processus, assemblée, commission, et paquet et expédition finaux.
Q2 : Acceptez-vous la personnalisation ?
A2 : OUI. nous acceptons la machine adaptée aux besoins du client. notre R&D forte avec une expérience 10+year riche peut faire la personnalisation.
Q3 : Au sujet du prix ?
A3 : Le prix est négociable. Il peut être changé selon chaque configuration interne de trieuse de soudure ou de batterie, et également votre quantité d'ordre.
Q4 : Au sujet de la livraison ?
A4. La machine de soudure standard peut être livrée dans 10days. La machine adaptée aux besoins du client d'ensemble de batterie peut être livrée dans 40days ou négociable.
