Conditions de processus de fabrication d'I. :
1. Fonction d'équipement : conduisez la stratification de type z de cellule de puissance.
2. Spécifications produit applicables :
Spécifications de poteau d'adaptation :
Largeur modèle de cellules de W (millimètre) L épaisseur de cellules de la longueur de cellules (millimètre) H (millimètres)
Des 90, 130, 6,2
II. représentation d'équipement
1. Exactitude d'alignement entre les poteaux : global <0>
2. Exactitude d'alignement entre le poteau et le diaphragme : déviation centrale <0>
3. Empilement de la vitesse : 1.5-2s/tablet ;
4. On stratifie plaçant des paramètres dans l'interface homme-machine ;
5. Dispositif constant de tension de diaphragme ;
6. Affichage d'erreur et fonction rapide ;
7. Il a la fonction d'épousseter et d'enlever l'électricité statique
8. Le plat supérieur peut fonctionner pour environ 1 heure à la fois
III. élément fonctionnel de dispositif

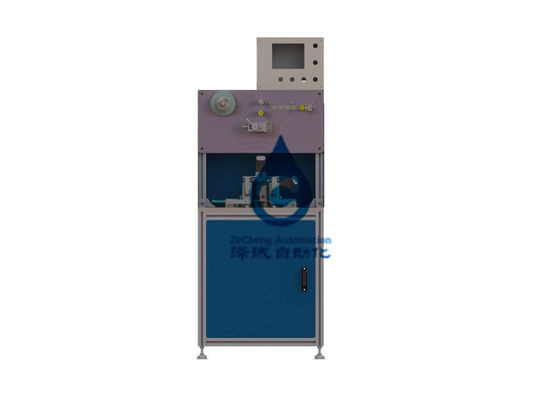

Disposition de stratification d'équipement de machine et description de processus
1. Le diagramme de processus de la cellule de batterie après fabrication. Après que la cellule soit pliée, la membrane sera externalisée et le papier adhésif sera collé.
Diagramme de processus de FIG. P11.1 de cellule de batterie après fabrication

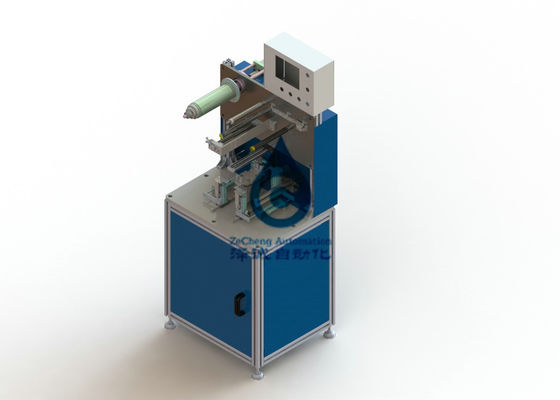

2. La machine entière inclut : boîte gauche et droite de film de poteau (2 de chaque côté), à gauche et à droite (2 de chaque côté) plate-forme de stratification principale de positionnement secondaire (1 de chaque côté), mécanisme de abdication de morceau de poteau, mécanisme mobile arrière, mécanisme principal de transmission, système de contrôle, etc.
3. Chaque fois que la machine conduit 200mm dans les deux sens, le temps mobile est de 0,7 secondes, et le positionnement supérieur et inférieur du cylindre prend à 0,35 secondes respectivement, c.-à-d., 1,4 secondes pour chaque pile.
4. La plate-forme de stratification principale ne se déplace pas, et le diaphragme tourne autour. Il y a 2 ensembles de positionnement primaire et de positionnement secondaire du poteau, et le dispositif de boîte de poteau du côté droit peut être abaissé.
5. Du côté droit du morceau de poteau la boîte peut se déplacer, l'agence est à l'espace-temps de diaphragme de volume de batteries un plus grand espace. Les agences avant et après le mouvement, n'affecte pas les boîtes de morceau de poteau autour, utilisant le moteur servo et les périphériques mobiles, se déplaçant en haut et en bas rapidement et plaçant, EMPLOIE le mécanisme servo, boîte matérielle se sont déplacés dans les deux sens sur le morceau de poteau adopte le mécanisme servo, le dispositif de mise en place, un cylindre minuscule sur le positionnement, plaçant le plat sous une fonction d'adsorption de vide.
6. Dispositif stratifié : le surgeon de vide a sucé le morceau de poteau à la machine de stratification, cette position a une plaque de pression de fixage de cylindre et le diaphragme, seigneur a stratifié stationnaire, plient le morceau sur le nombre de coups préparés. A stratifié l'assistance ont une bombe de pression et un mécanisme servo pour s'assurer que travail de couteau chaque fois dans la même taille, avec de la pression de s'assurer que les batteries restent l'état de compression, servo d'utilisation vers le bas pour commander l'augmentation de l'épaisseur des batteries ;
7. Dispositif de diaphragme de libération : le dispositif a le moteur de C.C, le mécanisme constant de tension et l'installation standard raisonnable de rouleau pour s'assurer que le couple du diaphragme est fondamentalement identique en tournant ;
8. Dispositif de transmission principal, qui a 1.5kw un moteur servo, vis de boule de précision, les incidences de précision, accélération rapide de démarrer et de s'arrêter, positionnement précis.
Origine et configuration des composantes principales
| NON. | Nom de partie | fabricant | note |
|
|
cylindre | SMC, gaz peut être | |
|
|
Vanne électromagnétique | SMC, gaz peut être | |
|
|
PLC | omron | |
|
|
Le moteur | Yaskawa ou le Japon oriental | |
|
|
Le capteur | KEYENCE |
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(pendant 1) deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. En
(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
