Laboratoire coupant la machine repassante se pliante des batteries au lithium de conditionnement souple
Profil d'équipement d'I. :
introduction 1,1 aux fonctions et aux principes de dispositif :
Cet équipement est principalement utilisé pour couper, se plier et repasser des batteries au lithium de conditionnement souple.
Fonctions principales de l'équipement : alimentation automatique, coupe automatique, pliage automatique, blanchiment automatique, masquer automatique.
écoulement d'opération de l'équipement 1,2 :
Écoulement principal : l'équipement est de finition sur la plaque tournante de quatre-station après l'alimentation automatique par la chaîne de montage et l'alimentation automatique par le manipulateur
Coupe de bord automatique, pliage automatique et repasser après masquer automatique.

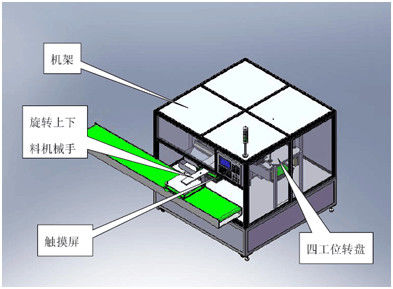

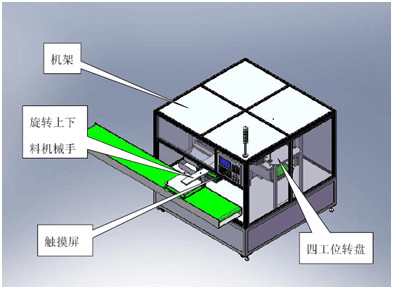

1,3 structure globale (avec des dessins)
composition 1,4 des composantes principales
1.4.1 composition en équipement :
1, tournant le manipulateur de alimentation supérieur et inférieur : saisissez la batterie utilisant un surgeon de vide, utilisant un cylindre de rotation pour réaliser la rotation de l'alimentation et de la décharge, à travers le mouvement utilisant un cylindre.
2. Mécanisme de coupe de bord : la coupe de bord adopte la méthode de coupure de double coupe de bord, les couteaux supérieurs et inférieurs peuvent être utilisés pour réparer et rectifiant pendant beaucoup de fois, il peut être ajusté sur le couteau, guide linéaire de rail de guide, les déchets sont facile rassembler cannelure de queue d'aronde.
3. Mécanisme se pliant et repassant : la fonction de se plier et de repasser peut être accomplie en même temps. Le cylindre du bronzage adopte le cylindre réglable de voyage, et le rail de guide linéaire est guidé en s'ouvrant et mouvement fermant.
4. Formation du mécanisme : réalisez la finale formant et formant la fonction de repasser.
2. Matériaux entrants et spécifications produit appropriés pour l'équipement
2,1 taille et spécifications de matériaux entrants
| projet | Largeur de cellules de W (millimètres) | L longueur de cellules (millimètres) | Épaisseur de cellules de H (millimètres) |
| Classe de grandeur | 60~110 | 130~180 | 7-12 |
Iii. paramètres techniques de l'équipement
| ordre | projet | paramètre |
| 1 | Erreur de largeur de bord | +/- 0,1 millimètres ou moins |
| 2 | Largeur de bord | 2-10mm (remplacez la tête) |
| 3 | Gamme de temps de blanchiment | 2-5s (réglable) |
| 4 | Température ambiante de blanchiment | 0 ℃, le ℃ 220 peuvent être ajustés |
| 5 | Capacité d'équipement | 8ppm |
| 6 | Taux qualifié de produits d'équipement | ≥95% (mauvais produits provoqués par la machine seule) |
| 7 | Taux de panne d'équipement | ≤5% (échec provoqué par l'équipement seul) |
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
