Lithium Ion Battery Pole Sheet Bag faisant le système de contrôle de PLC d'omron de machine
1. Brève introduction du sac de feuille de poteau faisant la machine
Cet équipement est utilisé pour la fabrication de sac de poteau-feuille : utilisant le diaphragme de deux bobines, déroulez respectivement, contrôle de tension, et mettez alors la poteau-feuille d'un côté du diaphragme, diaphragme tirent automatiquement, la poteau-feuille est serré entre le diaphragme deux, le diaphragme supérieur peut se déplacer en haut et en bas selon le progrès de la poteau-feuille, a graduellement serré la poteau-feuille entre le diaphragme ; La bride mobile à plusieurs reprises échangée du manipulateur deux (bord avec la bosse de chauffage) le mouvement de poteau et de diaphragme, en même temps le diaphragme supérieur et inférieur chaud, le mouvement de manipulateur en place, arrêt, mécanisme de coupe de diaphragme de découper le diaphragme, en même temps le port de coupure automatiquement a soudé ensemble.
2. Les conditions de conception
2.1. Cette machine convient à l'automatique enveloppent de l'anode ou de la cathode de batterie
Degré 170mm, largeur 100mm (à l'exclusion des oreilles polaires), épaisseur 100-300 m ; (la longueur utile du film de guide est 240mm).
2.2. Les morceaux de poteau ont été poinçonnés et placés dans la boîte matérielle. L'épaisseur de la boîte matérielle est 60mm.
2.3. Appartement de Polonais, bavures de poteau moins de 25 m ;
2.4. L'erreur d'exactitude de la longueur et de la largeur de poteau est moins que ±0.1mm ;
2.5. Battement : Secondes de 12H 5/morceau) ;
2.6. Couture soudée par diaphragme 0.2mm-0.5mm ;
2.7. Sac - faisant la tête de soudure chaude d'outil, utilisant la soudure en laiton de bord.
3. Composantes principales d'équipement
| Le numéro de série | Composition en système |
configuration de système |
Marque ou traitement |
Le nombre de |
| 1 | Système de support | 1 ensemble de | ||
| Structure squelettique soudée par place | La laque qui font cuire au four | 1 | ||
| L'embase | Phosphatage du noircissement des morceaux en acier | 1 | ||
| 2 | Système de déroulement de diaphragme | 2 ensembles de | ||
| Établissements de roulement | 2 | |||
| Mettez un rouleau de moteur |
R de contrôle
|
2 | ||
| 3 | Système de tension | 2 ensembles de | ||
| potentiomètre | keyence | 2 | ||
| cylindre | SMC | 2 | ||
| 4 | Système de poubelle | 2 ensembles de | ||
| Moteur pas à pas | R de contrôle | 1 | ||
| Vis de boule | argent | 1 | ||
| accouplement | lenk | 1 | ||
| 5 |
Système de positionnement secondaire
|
1 ensemble de | ||
| cylindre | SMC | 1 | ||
| Guide linéaire | argent | 4 | ||
| 6 | Soudure à chaud du système | 2 ensembles de | ||
| cylindre | SMC | 2 | ||
| Incidence linéaire | argent | 8 | ||
| Le thermostat | omron | 4 | ||
| 7 | Système matériel de traction | 1 | ||
| Cylindre de doigt | SMC | 2 | ||
| Guide linéaire | argent | 4 | ||
| Moteur pas à pas | R de contrôle | 1 | ||
| 8 |
Système de manipulateur
|
1 ensemble de | ||
| Moteur pas à pas | R de contrôle | 1 | ||
| Vis de boule | argent | 1 | ||
| Guide linéaire | argent | 2 | ||
| cylindre | SMC | 2 | ||
| 9 | Le système d'exploitation | 1 ensemble de | ||
| Écran tactile | Passage de Kunlun ty | 1 | ||
| 10 | Système de contrôle | 1 ensemble de | ||
| PLC | omron | 1 |
4. Paramètres techniques d'équipement
| specificationsproject | ZBCA03A-00 | |
| Paramètres techniques | Efficacité (page par minute) | 12 |
| Spécifications produit | Voyez le diagramme de taille de feuille jointe | |
| Système de vide | -95kpa | -50kpa. , la source de vide a fourni par la partie a | |
| Taux de panne d'équipement | Inférieur ou égal à 2 pour cent | |
| Puissance totale (kilowatts) | 6 | |
| Puissance de fonctionnement normale (kilowatts) | 5,6 | |

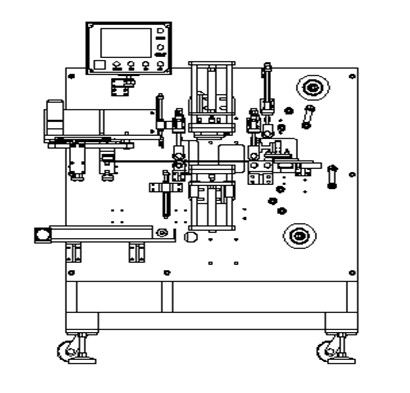

5. Vue de profil de dispositif
6. Description des pièces principales d'équipement
6.1. Mécanisme automatique de diaphragme de libération de tension : y compris le moteur japonais de Dongfang, le réducteur, le potentiomètre compact, le cylindre de bas-frottement, et le mécanisme de pendule.
6.2. Déplacement du mécanisme : y compris le moteur servo, le réducteur, le capteur, la vis de boule et le dispositif de vide, élément pneumatique
Les produits sont de société du Japon SMC
manipulateur de soudure de 6,3 échanges : dispositif y compris le moteur servo, le réducteur, le capteur, la vis de boule et le mécanisme de fixage pneumatique, de PID contrôle de température, etc., composants pneumatiques utilisant des produits du Japon SMC
6.4. Bande de conveyeur : une ceinture plate avec le mouvement indépendant et continu ;
6.5. Système de contrôle : la machine est équipée du conseil électrique indépendant, le commutateur de fuite, l'alimentation d'énergie de stabilité de C.C et tous autres composants de circuit de puissance, PLC de contrôle, relais, dispositif de contrôle de moteur, etc. Et connexion externe, utilisant les connecteurs et la table des terminaux. LE PLC EMPLOIE OMRON. Le plafond du cable électrique est partiellement perforé. Des câbles et les conduits d'air entre l'autre équipement sont câblés et b sifflé
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
