Machine attachante du ruban adhésif de batterie, lithium Ion Battery Pack Assembly Line
1, introduction d'équipement
Cette machine est particulièrement conçue pour le processus de coller le ruban adhésif après l'aplatissement d'une cellule de batterie carrée. Il convient à l'emballage simultané de 5 ou plusieurs cellules de batterie après l'aplatissement de la cellule de batterie avec le ruban adhésif intermédiaire.
| W |
H |
T |
SL |
| 80mm |
100mm |
2.5-10mm |
15mm |
3. Fonctions et paramètres d'équipement :
3.1. Voyez la figure suivante pour l'emplacement du ruban adhésif.
3.2. Enveloppez la bande moyenne une fois. 2 bandes de ruban adhésif seront attachées, et la distance obligatoire sera la distance entre les deux fins du ruban adhésif :
3.3. Aucune bulle après l'emballage de bande ;
3.4. Erreur de position de ruban adhésif : 1 millimètre ;
3.5. temps de takt : 18h
4. Description d'équipement
Description du processus fonctionnant :

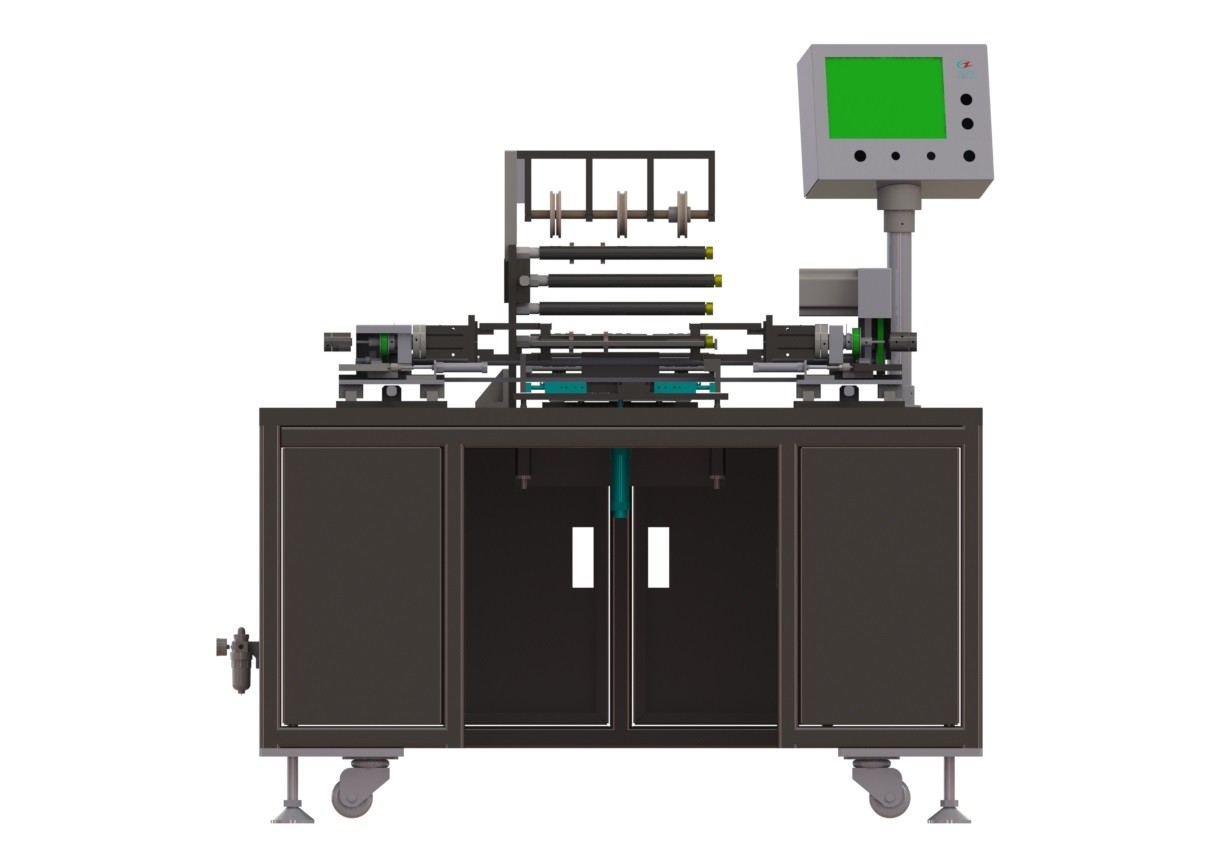

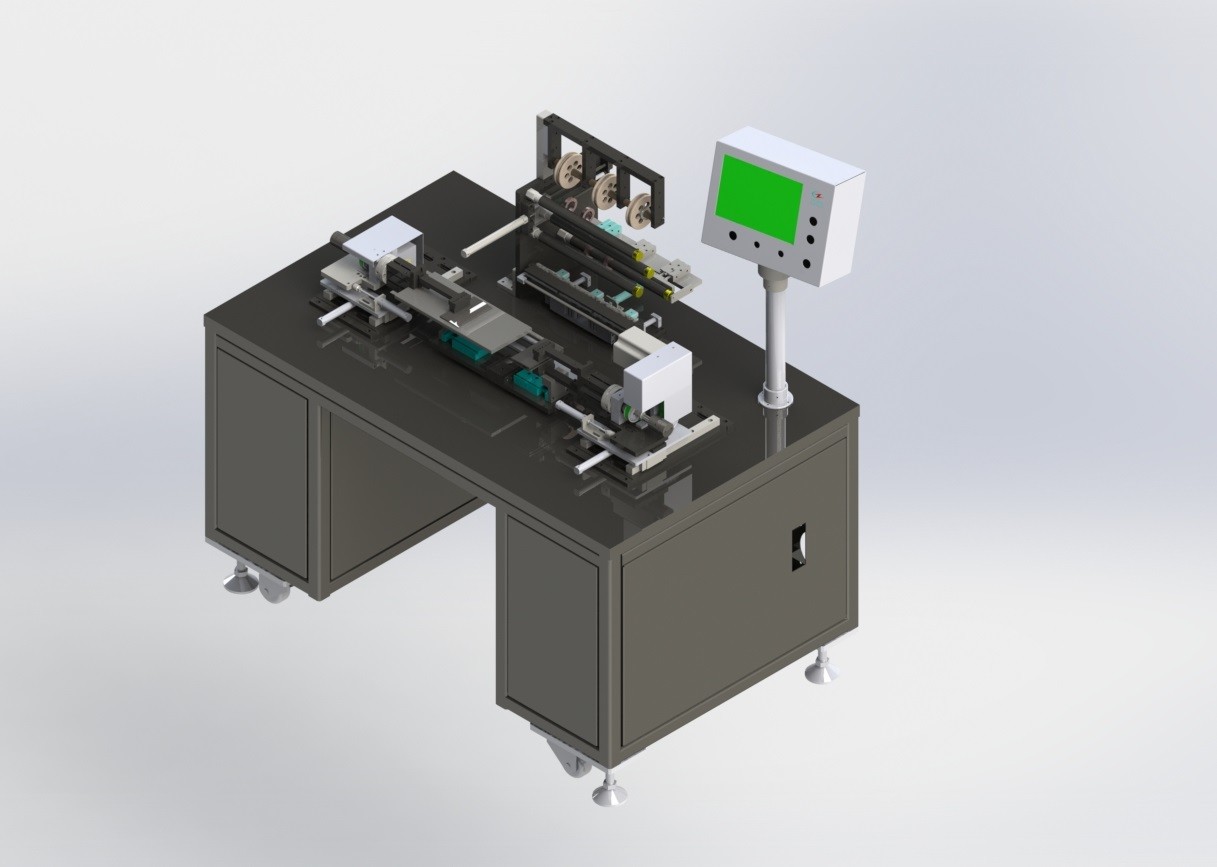

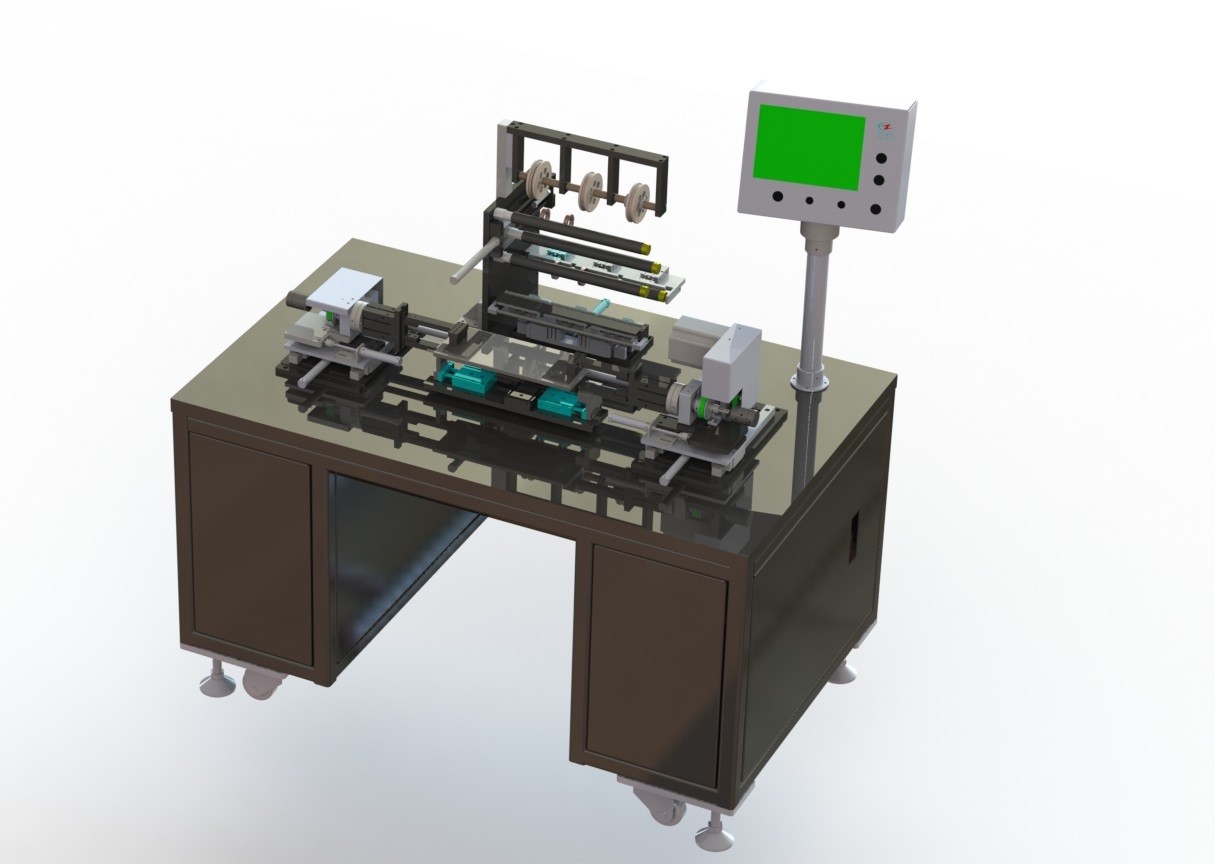

Suivant les indications du schéma 1 du côté droit, les cellules de batterie aplaties sont manuellement placées dans la cellule de batterie plaçant la position vide 1, les cylindres poussent les deux côtés de la cellule de batterie à placer, les doigts de fixage des deux côtés se déplacent vers la cellule de batterie pour maintenir la cellule de batterie, les mouvements entiers de mécanisme de rotation vers la direction du ruban adhésif, le mécanisme d'alimentation de ruban adhésif colle le ruban adhésif sur la cellule de batterie, le moteur tournant tourne à un angle réglé, le ruban adhésif est enroulé sur la cellule de batterie, après que le coupeur découpent le ruban adhésif, le moteur tourne à un certain angle, et le rouleau pressant a pressé sur la cellule de batterie colle l'adhésif de queue sur la cellule de batterie.
4.2. Description d'équipement principal
4.2.1. Cellule plaçant et maintenant le mécanisme : manuellement l'endroit la cellule dans la table de positionnement, et le cylindre pousse le plat latéral de positionnement pour aligner la cellule.
4.2.2, bâton le mécanisme moyen de bande : maintenez la cellule de batterie en maintenant le cylindre de doigt, collez la bande sur la cellule de batterie, tournez le moteur pour enrouler la bande sur la cellule de batterie, coupez la bande avec le coupeur de bande, tournez le moteur encore pour placer l'angle, et pressez le rouleau pour coller la bande de queue sur la cellule de batterie.
4.2.3 ruban adhésif collant le mécanisme : Deux rouleaux de ruban adhésif peuvent être accrochés au rouleau en porte-à-faux, et les fonctions de la bande alimentant et coupant peuvent être réalisées par la bande détachant le mécanisme, le mécanisme d'alimentation de bande et le mécanisme de coupe de bande.
4.2.4. Mécanisme de vue : structure soudée 4040 par places avec la bonne force. L'embase est faite de plaque d'acier épaisse de 25mm avec la surface plaquée par chrome.
4.2.4. Mécanisme opératoire : L'interface d'opération d'écran tactile est adoptée, avec l'interface claire et belle d'opération. Il y a de démarrage, arrêt d'urgence, manuel et boutons automatiques.
4.2.5. Mécanisme de boîte de contrôle : la machine est intérieurement équipée de conseil électrique indépendant, et intérieurement équipée des composants de circuit de puissance tels que le commutateur de fuite, l'alimentation d'énergie stable de C.C, PLC pour le contrôle, relais, dispositif de contrôle de moteur, le rapport etc. avec l'extérieur sera établi par des connecteurs et des TB. Le PLC adopte l'omron. Le plafond du cable électrique est perforé. Des câbles et les tuyaux d'air entre l'autre équipement seront câblés et sifflés à la cloison inférieure.
5. Configuration d'équipement
| NON. |
composition en système |
Configuration système |
Quantité |
| 1 |
Système de support |
|
1 ensemble |
| |
|
Structure squelettique soudée |
1 |
| |
|
Substrat (électrodéposition de plaque d'acier) |
2 |
| 2 |
Système manuel d'alimentation et de positionnement |
|
1 ensemble |
| |
|
Alimentation plaçant le mécanisme |
1 |
| 3 |
Bande collant le mécanisme |
|
1 ensemble |
| |
|
Cylindre - SMC |
6 |
| |
|
Argent rail-supérieur de guide linéaire |
4 |
| 4 |
Maintenant et mécanisme de rotation |
|
2 ensembles |
| |
|
Cylindre - SMC |
10 |
| |
|
Argent rail-supérieur de guide linéaire |
4 |
| |
|
Moteur-Handelberg |
1 |
| |
|
Ceinture synchrone |
2 |
| 5 |
Système d'exploitation |
|
1 ensemble |
| |
|
Écran tactile |
1 |
| 6 |
Système de contrôle |
|
1 ensemble |
| |
|
Omron de PLC |
1 |
6. Engagement de coopération
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
