Machine de remplissage de boue pour le lithium cylindrique Ion Battery
1.1. Nom d'équipement : machine linéaire d'injection
1.2. Modèle d'équipement : jxy-z0508-p288
1.3. Application d'équipement : procédé liquide d'injection pour la batterie cylindrique
1.4. Méthode liquide d'injection : injection liquide de cinq fois, charge statique de huit fois
1.5. Précision de la pompe d'injection liquide : rond de ±0.025g/
1.6. Capacité d'équipement : 30,000/10h (2500mah), capacité réelle est déterminé par capacité et processus de batterie.
1.7. Taille d'équipement : 11763mmX 120mm x 1753mm (taille de largeur X de longueur X)
1.8. Taux de qualification d'équipement : 99%
1.9. Taux d'utilisation d'équipement : 98%.

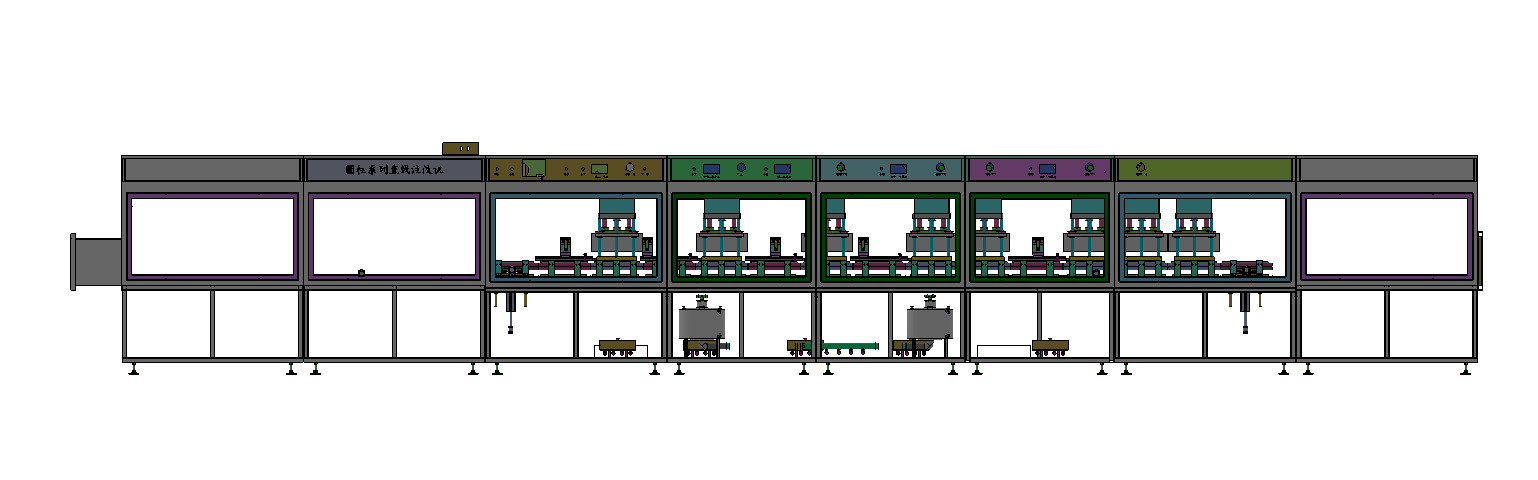

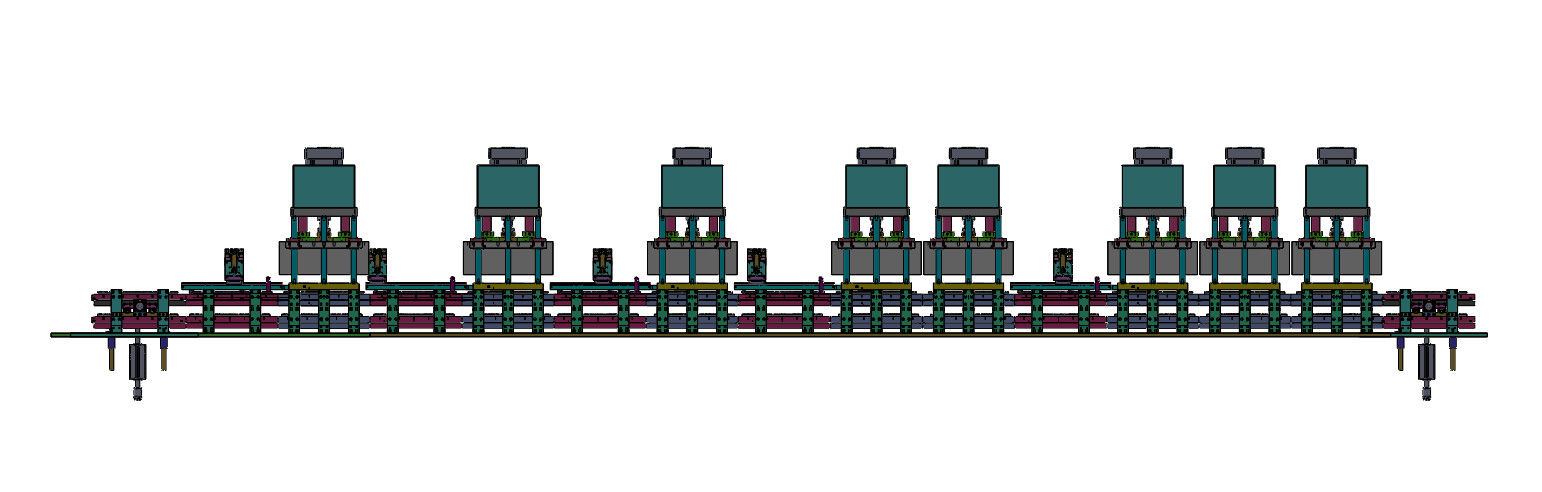

2. Schéma de principe d'unité et d'écoulement liquides d'injection :
3. Mettez la batterie dans le plateau de batterie manuellement (le model 18 exige de 4-6 personnes de fonctionner). Après placement du liquide dans la position d'injection, l'équipement accomplira automatiquement l'injection et le vide liquides, et écrit le prochain processus, afin de circuler l'injection liquide pour 4.times et le vide pendant 8 fois.
5. Résistance à la pression de puits à dépression : le vide peut atteindre -90kpa, et la pression peut atteindre 0.4-0.5mpa. Le vide et la pression sont placés selon le processus de champ.
6. Description de processus de travail :
6,1 font la batterie et la prennent cuire au four du four. Mettez manuellement la batterie dans le plateau liquide d'injection avec 288 batteries par plateau.
Mettez le plateau de batterie dans l'injecteur pour le positionnement, (plaçant le bloc de limite de l'injecteur)
la presse 6,2 l'interrupteur, et la batterie installée seront injectées dans la station indiquée par le dispositif de transfert. Sur l'achèvement, la batterie sera transférée à la prochaine station, le vide sera pompé, et un cycle statique sera placé. À la fin, la batterie sera injectée dans la prochaine station.
6,3 après l'achèvement de l'injection entière, sortir manuellement la batterie dans le plateau, le plateau est poussé de nouveau à la station matérielle supérieure par le cylindre de retour, la batterie écrit la prochaine procédure ;
6,4 le panneau d'opération adopte la forme d'écran tactile, il est commode et simple fonctionner que, et le statut d'équipement est montré en temps réel.
6.5Note : le temps de vide et l'heure debout peuvent être placés selon la situation ;
7. Configuration d'équipement :
| NON. | Configuration : | unité | Le nombre de | note |
| 1 | Réservoir de support de vide | Placez de | 8 | |
| 2 | Mécanisme automatique d'injection | Placez de | 5 | Para précis |
| 3 | Pompe d'injection électrique (pompe tête quatre) | Placez de | 5 | Type de haute précision |
| 4 | Vide de pompe à vide ou de canalisation (au-dessus de -90kpa) | Taïwan | 1 | La partie a devrait apporter le long leurs propres moyens |
| 5 | Le plateau | a | 40 | |
| 6 | La machine | Placez de | 1 | |
| 7 | Batterie plaçant le mécanisme | Placez de | 1 | |
| 8 | Boîte à gants | Taïwan | 1 | |
| 9 | Remplissage automatique et cuve de stockage | Placez de | 2 | |
| 10 | Système de contrôle | Placez de | 1 | |
| 11 | Réparez la porte | a | 2 | |
| 12 | Mandrin de alimentation | a | 4 | |
| 13 | Masquer le surgeon | a | 2 |
8. Environnement, installation et élimination des imperfections sur place
8.1. Température ambiante : sera déterminé par l'environnement d'usine de la partie a ;
hygrométrie 8,2 : de l'air sec sera fourni par la partie a ;
alimentation de l'énergie 8,3 : 220V monophasé, 50HZ, gamme de fluctuation de la tension 3KW : +10% | -- 10% ;
air comprimé 8,4 : après séchage, stabilisation de filtration et de pression : la pression de débouché est plus grande que 5.0kg/cm2 ;
source de 8,5 vides : pompe à vide 10 l/s, au-dessus de -90kpa, ou vide de canalisation (au-dessus de -90kpa) ;
azote 8,6 : ≥ 0.4mpa, 30L/min
gaz 8,7 sec : ≤400Pa (le débit est environ 15m, point de condensation est au-dessous de -40℃, inférieur le meilleur)
(fourni par le client)
Engagement
1. Nouvelle promesse d'équipement
Notre société garantit que tous les composants d'équipement seront en état complètement nouvel, aucun a employé des composants.
2. Engagement confidentiel.
Notre société promet que sans autorisation écrite, tous les information technique et renseignements commerciaux de client ne seront pas fuite à aucun tiers.
3. Engagement de service après-vente
Notre société fournissent une garantie d'an pour commencer de la date du contrôle de réception de site, le coût de maintenance est exempté au cours de la période de garantie, les pièces de port de l'équipement et des pièces endommagées par utilisation ou force inexacte de majeure est exclues de la garantie. Si l'équipement se produisait réparation de disfuntion et de besoin par le vendeur après expiré de la garantie, le coût négocié par les deux côtés.
